Siemens 6ES7307-1EA01-0AA0 PS307 блок питания 5А

9 800 ₽

Siemens 6ES7307-1EA01-0AA0 блок питания PS307 для S7-300. Вход 120/230 В AC, выход 24 В DC / 5 А, 120 Вт, DIN-рейка, IP20, 0…+60 °C.

Категория: Бренд:

Описание

Siemens 6ES7307-1EA01-0AA0 — стабилизированный блок питания PS 307 из семейства SIMATIC S7-300. Устройство предназначено для преобразования однофазного переменного напряжения сети в стабилизированное постоянное напряжение 24 В для питания модулей контроллера, датчиков и другого оборудования.

Блок питания выполнен в корпусе шириной 60 мм для монтажа на DIN-рейку. На передней панели расположен переключатель питания и зелёный светодиод индикации выходного напряжения 24 В. Подключение внешних цепей осуществляется через винтовые клеммы.

Основные технические характеристики:

ПараметрЗначение
ПроизводительSiemens AG
Серия / СемействоSIMATIC S7-300 / PS 307
Артикул (Part Number)6ES7307-1EA01-0AA0
EAN4025515152477
Тип устройстваСтабилизированный блок питания
Входное напряжение120/230 В AC (переключаемое)
Диапазон входного напряжения85…132 В AC / 170…264 В AC
Частота сети50/60 Гц (47…63 Гц)
Входной ток (при 120 В)2,3 А
Входной ток (при 230 В)1,2 А
Выходное напряжение24 В DC
Регулировка выходного напряженияНет
Выходной ток (ном.)5 А
Выходная мощность120 Вт
КПД87 %
ЗащитаОт короткого замыкания и обрыва цепи
Время удержания при пропадании сетимин. 20 мс
Потребляемая мощность120 Вт (тип.)
Степень защитыIP20
МонтажDIN-рейка
Тип соединенияВинтовые клеммы
Габаритные размеры (Ш × В × Г)60 × 125 × 120 мм
Масса≈ 0,6 кг
Рабочая температура0…+60 °C
Температура хранения−40…+70 °C
Относительная влажность5…95 % (без конденсации)
СертификацияCE, UL, CSA
Страна происхожденияГермания

Эксплуатационные параметры и условия монтажа:

Блок питания рассчитан на эксплуатацию в диапазоне температур от 0 до +60 °C. Степень защиты IP20 предполагает установку в закрытый распределительный шкаф. Монтаж осуществляется на стандартную DIN-рейку. При установке необходимо обеспечить достаточную вентиляцию для отвода тепла.

Для защиты входной цепи рекомендуется использовать автоматический выключатель 6 А с характеристикой C. Встроенный предохранитель T 3,15 А / 250 В недоступен для замены пользователем.

Схема подключения:

КлеммаНазначение
L1 / NВход переменного тока 120/230 В AC
PEЗащитное заземление
L+ / MВыход постоянного тока 24 В DC / 5 А

Рекомендации по подключению:

  • Для подключения используйте провод сечением согласно документации.
  • Силовые кабели прокладывайте отдельно от сигнальных линий.
  • Блок питания может использоваться как нагрузочный источник питания для других устройств.

Типовые применения:

Блок питания 6ES7307-1EA01-0AA0 используется в системах автоматизации на базе SIMATIC S7-300:

  • Питание контроллеров S7-300 — обеспечение модулей CPU, ввода-вывода и коммуникационных процессоров.
  • Питание датчиков и исполнительных механизмов — питание полевых устройств 24 В DC.
  • Питание панелей оператора и HMI — питание устройств визуализации.
  • Распределённый ввод-вывод — питание модулей ET 200M.

Информация для заказа и связанные компоненты:

ПараметрЗначение
Артикул6ES7307-1EA01-0AA0
EAN4025515152477
ПроизводительSiemens AG
Статус продуктаАктивный

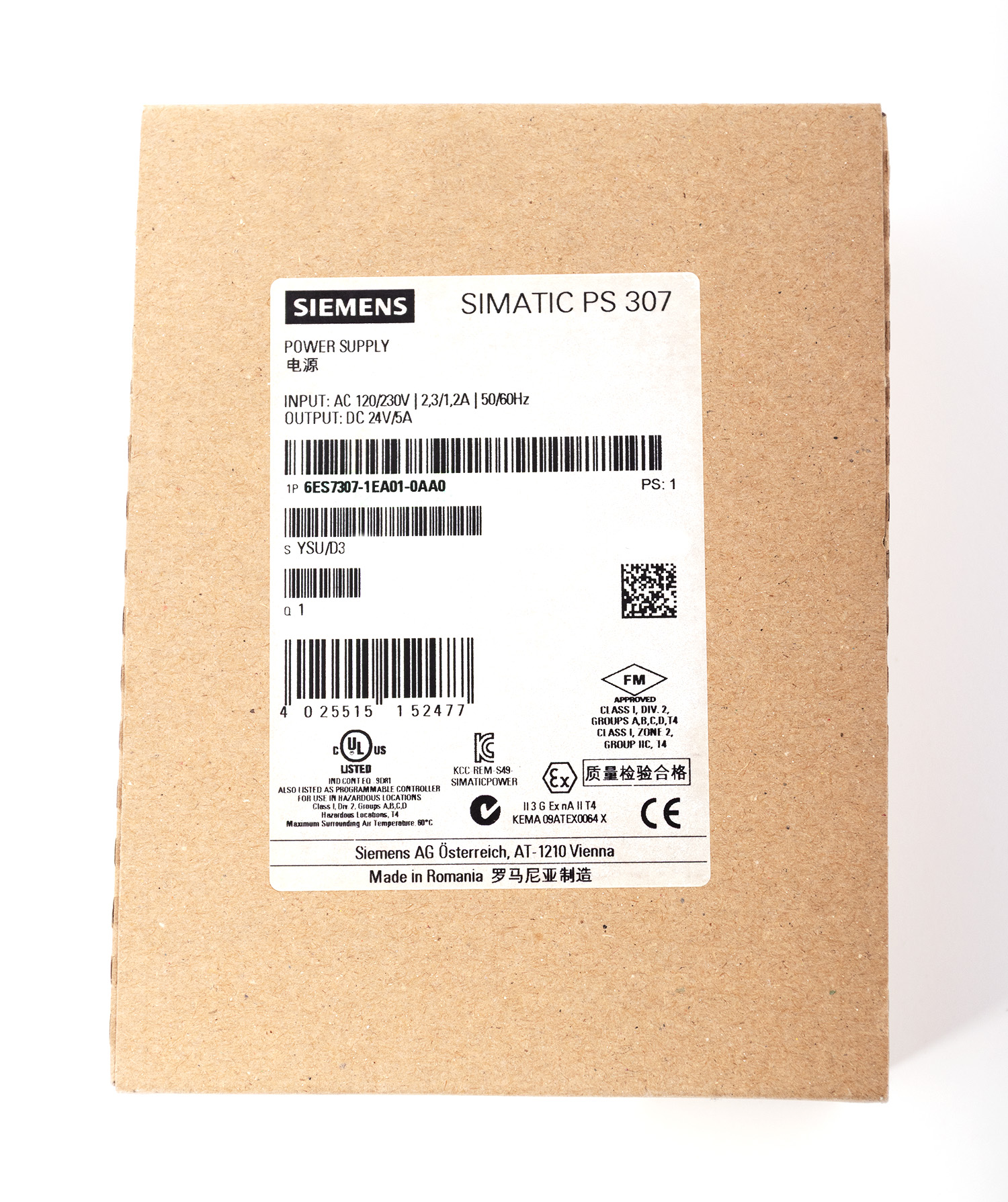

Комплект поставкиБлок питания PS 307

Примечание: модуль 6ES7307-1EA01-0AA0 является обновлённой версией блока питания 6ES7307-1EA00-0AA0. По сравнению с предыдущей версией характеристики аналогичны, обновление касается схемотехнических решений. Для получения полной технической документации обращайтесь к официальным дистрибьюторам Siemens.
