Red Lion PAXP0010 цифровой панельный индикатор 0–20мА

Name: Red Lion PAXP0010 цифровой панельный индикатор 0–20мА
Brand: Red Lion
SKU: 4606
Price: 22800 RUB
Availability: InStock

22 800 ₽

Цифровой индикатор технологических сигналов 0–20 мА и 0–10 В DC. LED-дисплей, питание 11–36 В DC, IP65, монтаж 1/8 DIN.

Категория: Панели оператора Бренд: Red Lion

Описание

Red Lion PAXP0010 — это цифровой панельный индикатор серии PAX, который предназначен для измерения, отображения и обработки различных аналоговых сигналов в системах промышленной автоматики. Устройство работает со стандартными сигналами постоянного тока 0–20 мА и напряжения 0–10 В DC, которые применяются в датчиках давления, расходомерах, преобразователях температуры, уровнемерах и другом контрольно-измерительном оборудовании.

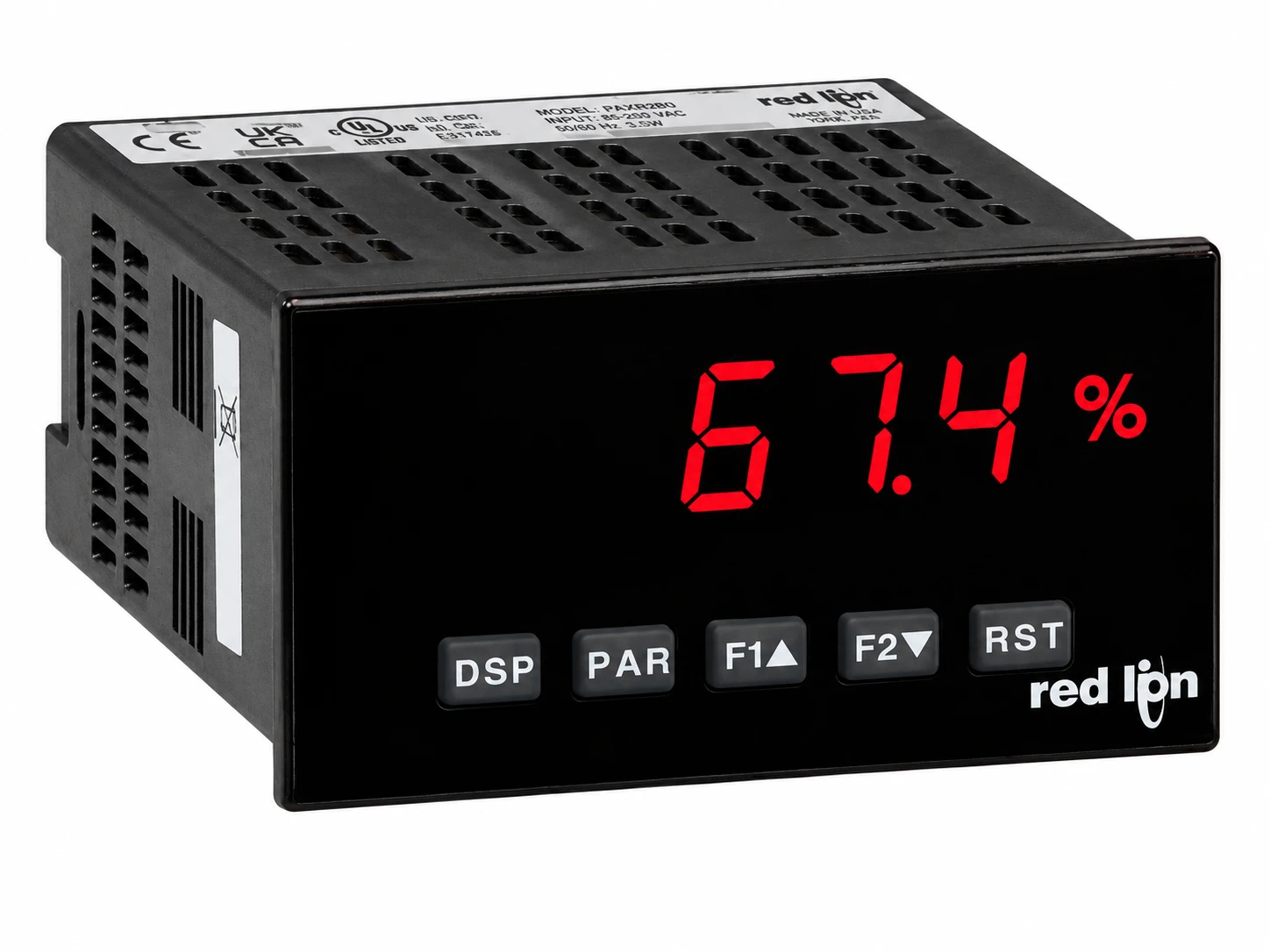

Прибор используется как индикатор технологических параметров и устанавливается на дверцу шкафа управления или операторскую панель. Модель оснащена ярким светодиодным дисплеем высотой 14 мм, для визуального отображения измеряемого значения даже при интенсивном внешнем освещении.

Индикатор может программно масштабировать входной сигнал, позволяя преобразовывать электрический сигнал в инженерные единицы измерения, при этом настройка выполняется с лицевой панели. Конструкция серии PAX предусматривает возможность установки дополнительных функциональных модулей, включая интерфейсы RS-232, RS-485, Modbus, релейные выходы и аналоговые выходные карты.

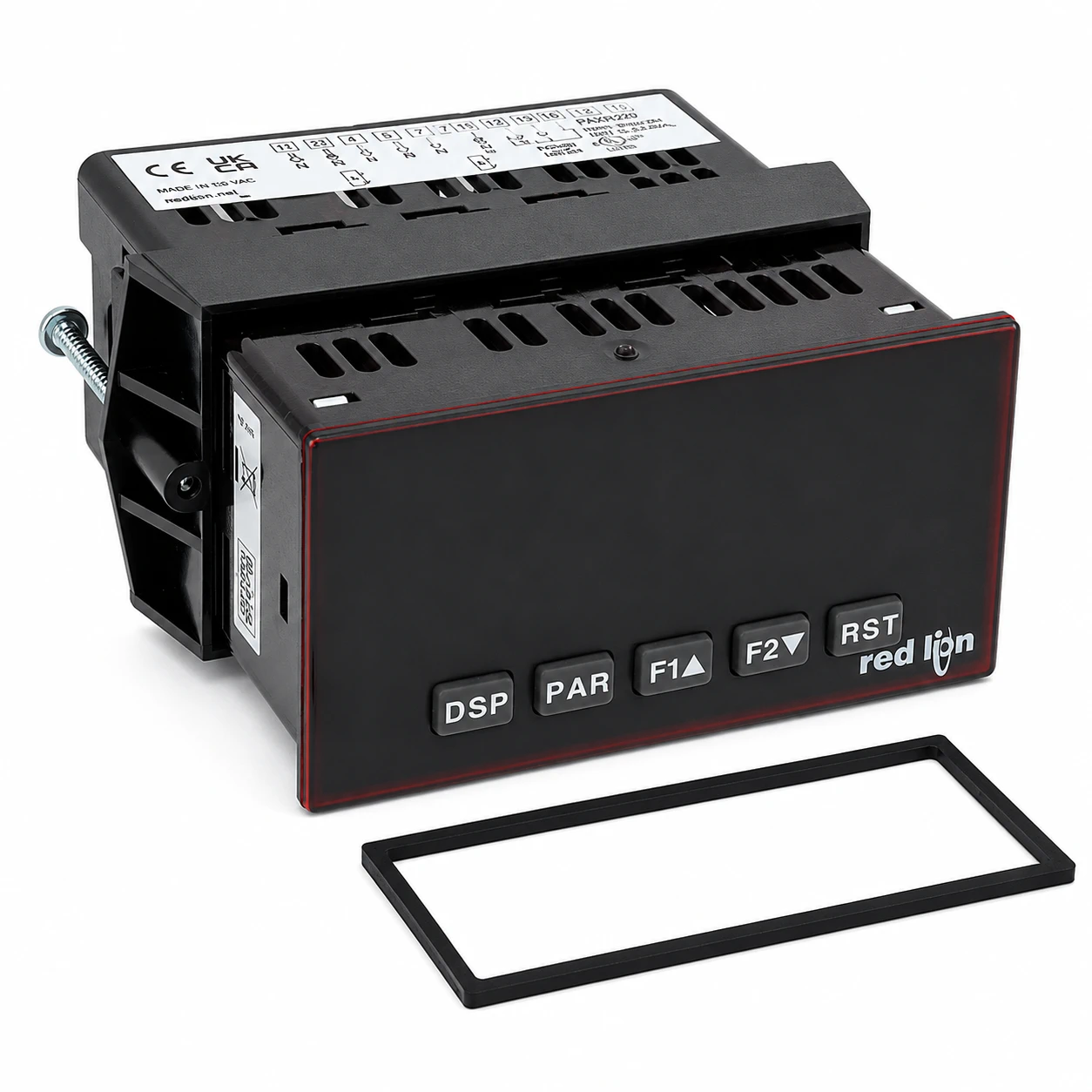

Прибор выполнен в корпусе стандартного промышленного формата 1/8 DIN и предназначен для щитового монтажа. Передняя панель имеет степень защиты IP65, что позволяет использовать устройство в производственных условиях с повышенной запыленностью.

Основные технические характеристики:

Параметр	Значение
Производитель	Red Lion Controls
Серия	PAX
Артикул (Part Number)	PAXP0010
Тип устройства	Цифровой панельный индикатор
Измеряемые сигналы	0…20 мА, 0…10 В DC
Тип входа	Process Input
Тип дисплея	LED, красный
Высота символов	14 мм
Количество разрядов	5
Формат корпуса	1/8 DIN
Напряжение питания	11…36 В DC
Программируемое масштабирование	Да
Точность измерения	0.03 % (напряжение), 0.07 % (ток)
Изоляция входов	125 Vrms
Дополнительные опции	RS-232, RS-485, Modbus, релейные карты
Монтаж	Щитовой
Подключение	Винтовые клеммы
Степень защиты передней панели	IP65 / NEMA 4X
Размер монтажного выреза	92 ? 45 мм
Габаритные размеры	50 ? 97 мм
Рабочая температура	0…+50 °C
Относительная влажность	До 85% без конденсации
Сертификация	CE, UL
Страна производства	США

Эксплуатационные параметры и условия монтажа:

Прибор рассчитан преимущественно на установку в промышленных шкафах управления и операторских панелях. Монтаж обычно выполняется в стандартный вырез 1/8 DIN размером 92 ? 45 мм. Передняя панель защищена по стандарту IP65, что позволяет эксплуатировать устройство в условиях запыленной производственной среды.

Питание прибора подается от источника постоянного тока 11–36 В DC. Для корректного измерения аналоговых сигналов рекомендуется использовать экранированные сигнальные кабели, особенно при размещении оборудования рядом с частотными преобразователями или силовыми линиями.

Схема подключения:

Подключение выполняется через задние винтовые клеммы.

Аналоговый вход по току:
0–20 мА DC — подключение к токовому входу ADC

Аналоговый вход по напряжению:
0–10 В DC — подключение к входу VDC

Питание прибора:
11–36 В DC

Дополнительные интерфейсы:
Через опциональные платы расширения доступны RS-232, RS-485 и промышленные протоколы обмена данными.

Типовые применения:

Локальная индикация сигналов датчиков давления 4–20 мА.

Отображение параметров расхода и уровня жидкости.

Подключение преобразователей температуры с аналоговым выходом.

Мониторинг сигналов в системах HVAC и насосных станциях.

Промышленное технологическое оборудование и линии автоматизации.

Щитовые системы управления и операторские панели.

Информация для заказа и связанные компоненты:

Артикул: PAXP0010.

Коммуникационные модули PAXCDC (RS-485 / RS-232).

Релейные карты серии PAXCDS.

Аналоговые выходные модули расширения PAX.

Преобразователи сигналов 4–20 мА.

Промышленные датчики давления, температуры и уровня.

Панельное оборудование для систем автоматизации.

Детали

Состояние	Новый

FAQs

FAQ по цифровому панельному индикатору Red Lion PAXP0010

Можно ли подключить датчик 4–20 мА напрямую без дополнительного преобразователя?

Да, этот прибор рассчитан на прямую работу с промышленными токовыми петлями, включая стандартный сигнал 4–20 мА. Дополнительный преобразователь не требуется, если датчик уже формирует унифицированный токовый выход. При подключении важно убедиться, что источник сигнала и индикатор используют общий контур измерения без конфликтов по питанию. Если датчик активный (с собственным питанием), схема подключения будет отличаться от пассивной токовой петли.

Как выполнить масштабирование сигнала 4–20 мА в реальные инженерные единицы?

Для этого нужно зайти в меню прибора и задать нижнюю и верхнюю границу измеряемого диапазона. Например, если датчик давления выдает 4–20 мА для диапазона 0–16 бар, можно настроить отображение таким образом, чтобы минимальный ток соответствовал значению 0, а максимальный — 16. После этого дисплей будет показывать не электрический сигнал, а измеряемый технологический параметр. Это очень удобно в системах, где оператору важны реальные значения процесса, а не параметры сигнала.

Почему показания индикатора нестабильны или «прыгают» во время работы оборудования?

Наиболее частая причина — электромагнитные помехи. Аналоговые сигналы малой мощности сильно подвержены наводкам от частотных преобразователей, контакторов, силовых кабелей и двигателей. Для уменьшения шумов желательно использовать экранированный кабель и прокладывать сигнальные линии отдельно от силовых цепей. Экран кабеля обычно подключают к земле только с одной стороны, чтобы избежать паразитных токов по контуру заземления.

Поддерживает ли прибор работу с сигналом 4–20 мА, если датчик установлен на расстоянии 50–100 метров?

Да. Именно токовый интерфейс 4–20 мА считается промышленным стандартом для передачи сигнала на большие расстояния. В отличие от напряжения 0–10 В, токовая петля значительно меньше подвержена падению напряжения на линии и внешним помехам. При большой длине кабеля рекомендуется использовать витую пару и качественное экранирование, особенно в условиях электромагнитно нагруженного производства.

Можно ли использовать индикатор для работы с датчиками температуры?

Да, если температурный преобразователь уже имеет аналоговый выход 0–10 В или 4–20 мА. Например, многие промышленные преобразователи Pt100, термопар или RTD-модулей преобразуют температуру в стандартный аналоговый сигнал, который прибор может отображать напрямую. Сам индикатор не подключается непосредственно к термопаре или Pt100 без промежуточного преобразователя сигнала.

Как проверить исправность прибора без подключения реального датчика?

Самый простой способ — подать на вход известный тестовый сигнал. Например, можно использовать лабораторный источник 10 В DC или калибратор токовой петли 4–20 мА. Если такого оборудования нет, иногда применяют простой регулируемый блок питания с ограничением напряжения. После подачи сигнала необходимо проверить, изменяются ли показания дисплея пропорционально входному уровню. Отсутствие реакции обычно указывает либо на неправильную конфигурацию входа, либо на ошибку подключения.

Можно ли передавать показания индикатора в PLC или SCADA-систему?

Да, но для этого потребуется установка дополнительного коммуникационного модуля расширения. Серия PAX предусматривает подключение опциональных плат с интерфейсами последовательной связи, включая RS-232, RS-485 и протоколы промышленного обмена данными. После установки такого модуля прибор может передавать текущие значения в PLC, промышленный компьютер или систему диспетчеризации без необходимости использования отдельного аналогового сигнала.

Что делать, если дисплей не включается после подачи питания?

Сначала следует проверить фактическое напряжение на клеммах питания и убедиться, что соблюдена полярность подключения постоянного тока. Далее стоит проверить состояние внутренних клемм — иногда проблема возникает из-за недостаточно затянутого винтового соединения. Если питание присутствует, но дисплей остается полностью неактивным, возможно повреждение внутреннего DC/DC-преобразователя или защитной цепи питания, особенно после неправильного подключения или скачка напряжения.

Можно ли использовать прибор одновременно для измерения напряжения и токового сигнала?

Нет. В каждый момент времени активен только один выбранный тип аналогового входа. Перед подключением необходимо выбрать соответствующий режим измерения в настройках прибора. Одновременное подключение нескольких типов входного сигнала может привести к неправильным показаниям или повреждению входного каскада. Если требуется контроль нескольких сигналов, используются отдельные индикаторы либо многоканальные измерительные модули.

Насколько надежна передняя панель при эксплуатации в запыленной среде?

Передняя часть корпуса рассчитана на промышленную эксплуатацию и хорошо защищена от попадания пыли и случайных водяных брызг. Однако важно понимать, что защита распространяется только на фронтальную панель после правильной установки в вырез шкафа с установленным штатным уплотнителем. Задняя часть прибора и клеммы подключения остаются открытыми, поэтому установка вне шкафа управления обычно не допускается.

Можно ли использовать прибор для контроля уровня жидкости в резервуаре?

Да, это один из наиболее распространённых сценариев применения. Если уровнемер оснащён стандартным аналоговым выходом — например, ультразвуковой датчик уровня с сигналом 4–20 мА — индикатор можно настроить так, чтобы он отображал уровень непосредственно в литрах, метрах, процентах заполнения или любых других инженерных единицах. Масштабирование выполняется программно без необходимости внешнего PLC.

Как часто требуется калибровка прибора?

Прибор не требует регулярной калибровки в стандартных условиях эксплуатации. Обычно достаточно периодически проверять точность показаний сравнением с эталонным сигналом во время технического обслуживания оборудования. Если устройство работает в условиях значительных температурных перепадов, высокой влажности или постоянных вибраций, контроль точности желательно выполнять чаще в рамках общего регламента обслуживания системы автоматизации.

Можно ли подключать выход частотного преобразователя напрямую на вход индикатора?

В большинстве случаев нет. Аналоговый вход рассчитан на стандартные сигналы постоянного тока или напряжения. Если частотный преобразователь имеет аналоговый выход управления 0–10 В или 4–20 мА, подключение возможно напрямую. Если же речь идет о силовом выходе на двигатель или ШИМ-сигнале инвертора, прямое подключение недопустимо и приведет к повреждению измерительного входа.

Почему прибор показывает неправильное значение после замены датчика?

Часто проблема связана не с самим индикатором, а с параметрами масштабирования. После установки нового датчика может измениться диапазон преобразования сигнала. Например, старый датчик выдавал 4–20 мА для диапазона 0–10 бар, а новый — для 0–25 бар. Если настройки прибора не изменить, отображаемое значение будет некорректным. После замены датчика всегда рекомендуется проверять конфигурацию входного диапазона.

Можно ли использовать прибор как временный тестовый индикатор при пусконаладке?

Да. На практике серия PAX часто используется инженерами именно для диагностики аналоговых цепей во время ввода оборудования в эксплуатацию. Прибор позволяет быстро проверить наличие сигнала, правильность масштабирования, стабильность токовой петли и реакцию датчика на изменение технологического процесса. Благодаря яркому дисплею его удобно использовать даже при плохом освещении внутри производственного шкафа.
