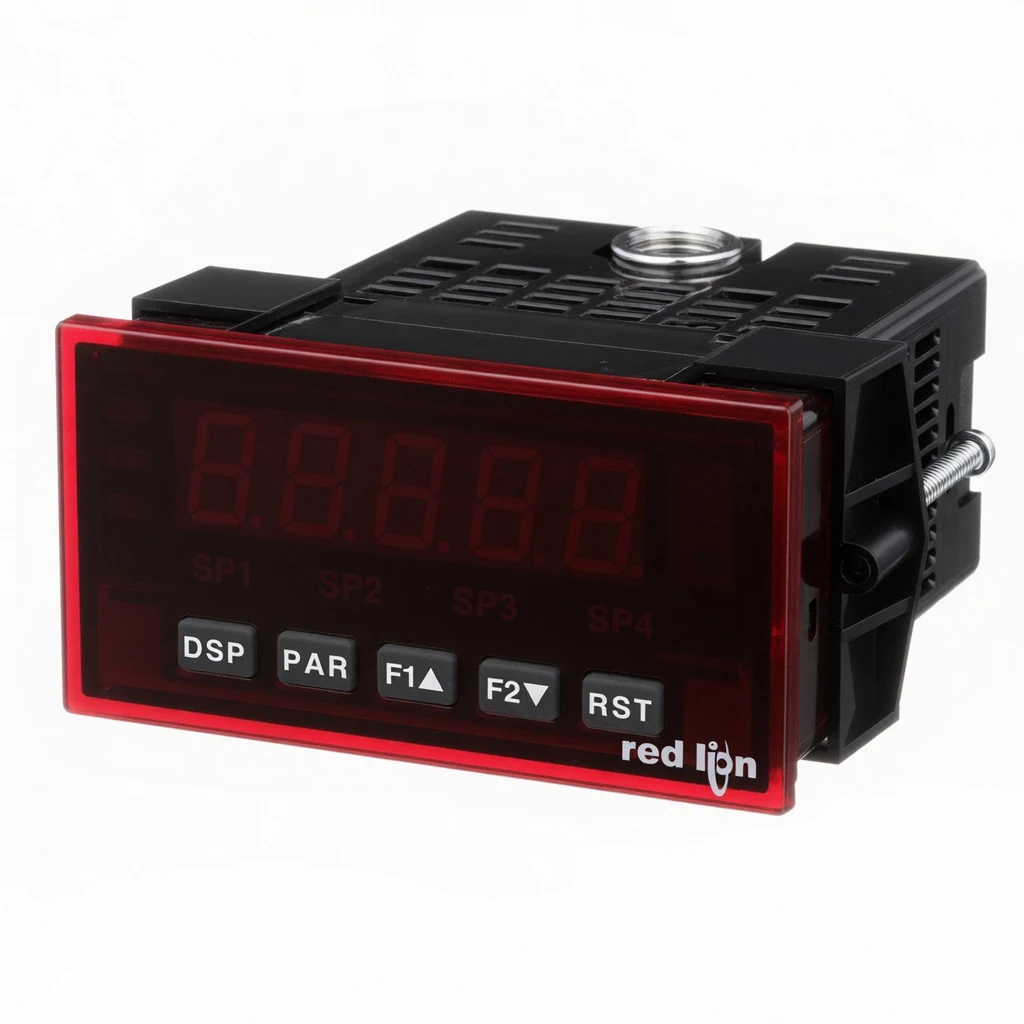

Red Lion PAXR0010 цифровой тахометр счетчик импульсов
45 600 ₽
Red Lion PAXR0010 цифровой панельный тахометр для импульсных сигналов, измерение RPM, частоты и скорости. LED-дисплей, 85–250 В AC, IP65.
Описание
Red Lion PAXR0010 цифровой измерительный прибор серии PAX, предназначенный для приема импульсных сигналов, измерения частоты, скорости вращения, количества импульсов и отображения технологических параметров в системах промышленной автоматизации. Устройство применяется совместно с энкодерами, датчиками скорости, индуктивными датчиками, фотоэлектрическими датчиками, тахогенераторами и другим оборудованием, формирующим дискретный импульсный сигнал.
Прибор используется как локальный индикатор для отображения скорости вращения валов, частоты процессов, линейной скорости транспортных систем и количества циклов оборудования. Модель оснащена пятиразрядным светодиодным дисплеем с высокой яркостью и высотой символов 14 мм, обеспечивающим хорошую читаемость данных в производственной среде.
Устройство поддерживает работу с различными типами входных сигналов, включая TTL, NPN, PNP, сухой контакт, магнитные датчики и квадратурные импульсные сигналы. Параметры масштабирования позволяют преобразовывать частоту входного сигнала в инженерные единицы, например обороты в минуту, скорость движения ленты или количество изделий в единицу времени.
Конструкция прибора предусматривает установку дополнительных модулей расширения, включая интерфейсы RS-232, RS-485, Ethernet, релейные карты и аналоговые выходные модули. Корпус выполнен в промышленном формате 1/8 DIN и рассчитан на щитовой монтаж.
Основные технические характеристики:
| Параметр | Значение |
|---|---|
| Производитель | Red Lion Controls |
| Серия | PAX |
| Артикул (Part Number) | PAXR0010 |
| Тип устройства | Цифровой тахометр / счетчик импульсов |
| Тип входного сигнала | Импульсный, дискретный |
| Поддерживаемые сигналы | NPN, PNP, TTL, сухой контакт, магнитный датчик |
| Измеряемые параметры | Частота, RPM, скорость, счет импульсов |
| Максимальная входная частота | До 34 кГц |
| Тип дисплея | LED |
| Количество разрядов | 5 |
| Высота символов | 14 мм |
| Программируемое масштабирование | Да |
| Точность измерения | ±0.01 % |
| Питание | 85…250 В AC |
| Частота питания | 50/60 Гц |
| Потребляемая мощность | 6 ВА |
| Дополнительные модули | RS-232, RS-485, Ethernet, релейные выходы |
| Монтаж | Щитовой |
| Формат корпуса | 1/8 DIN |
| Размер выреза панели | 92 × 45 мм |
| Степень защиты лицевой панели | IP65 |
| Рабочая температура | 0…+50 °C |
| Температура хранения | -20…+70 °C |
| Относительная влажность | До 85 % без конденсации |
| Сертификация | CE, UL, cUL |
| Страна производства | США |
Эксплуатационные параметры и условия монтажа:
Прибор рассчитан на эксплуатацию в промышленных шкафах управления и операторских панелях. Монтаж выполняется в стандартный вырез 92 × 45 мм. Корпус фиксируется крепежными зажимами с задней стороны панели.
При подключении длинных сигнальных линий рекомендуется использовать экранированный кабель. Если оборудование работает рядом с частотными преобразователями или силовыми цепями, сигнальные линии следует прокладывать отдельно для уменьшения электромагнитных помех.
Передняя панель имеет степень защиты IP65. Задняя часть прибора должна размещаться внутри закрытого шкафа управления.
Схема подключения:
Подключение осуществляется через клеммный блок на задней панели.
Входные сигналы:
TTL
NPN / PNP датчики
Сухой контакт
Магнитный датчик
Импульсный выход энкодера
Питание:
85–250 В AC
Настройка:
Параметры измерения и масштабирования задаются через кнопки на лицевой панели.
Дополнительные модули:
RS-232
RS-485
Ethernet
Релейные выходные карты
Аналоговые выходные карты
Типовые применения:
Измерение скорости вращения электродвигателей.
Подключение инкрементальных энкодеров.
Контроль скорости конвейерных линий.
Подсчет циклов оборудования.
Измерение частоты вращения насосов и вентиляторов.
Контроль производительности упаковочного оборудования.
Системы автоматизации производственных процессов.
Информация для заказа и связанные компоненты:

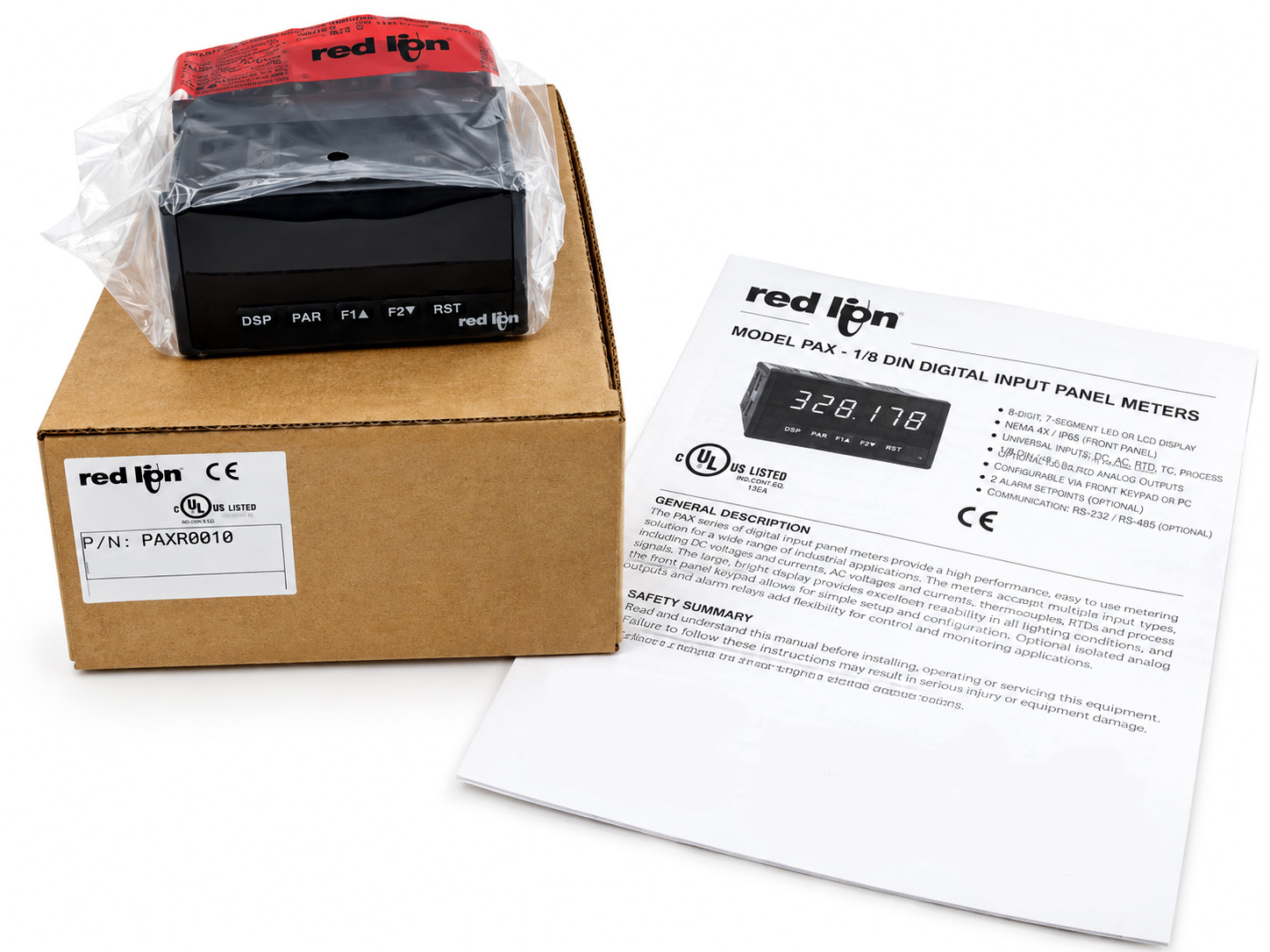

Артикул: PAXR0010.
Энкодеры с импульсным выходом HTL и TTL.
Датчики положения и фотоэлектрические датчики.
Коммуникационные модули Red Lion серии PAX.
Релейные выходные карты расширения.
PLC Siemens, Allen-Bradley, Schneider Electric.
Панельное оборудование промышленной автоматизации.
Детали
| Состояние | Новый |
|---|
FAQs
FAQ по цифровому тахометру и счетчику импульсов Red Lion PAXR0010
Как подключить энкодер к Red Lion PAXR0010?
Подключение выполняется через входные клеммы на задней панели устройства. При работе с инкрементальными энкодерами необходимо предварительно определить тип выходного сигнала энкодера — TTL, NPN, PNP или push-pull. После подключения в меню конфигурации задается тип входного сигнала и режим обработки импульсов. При использовании длинных кабельных линий желательно применять экранированный кабель, особенно если рядом работает силовое оборудование или частотные преобразователи.Можно ли использовать прибор для измерения оборотов двигателя в RPM?
Да, устройство часто применяется как промышленный тахометр для измерения скорости вращения электродвигателей, вентиляторов, насосов и приводных механизмов. После подключения датчика или энкодера необходимо задать коэффициент пересчета импульсов в обороты в минуту. Например, если энкодер формирует 1024 импульса за один оборот вала, прибор может автоматически пересчитывать частоту сигнала в значение RPM и отображать его непосредственно на дисплее.Какие датчики можно подключать к PAXR0010?
Прибор поддерживает широкий спектр дискретных входных сигналов, поэтому совместим с большинством промышленных датчиков импульсного типа. На практике чаще всего используются:- инкрементальные энкодеры;
- индуктивные датчики приближения;
- фотоэлектрические датчики;
- магнитные датчики скорости;
- тахогенераторы с импульсным выходом;
- герконовые датчики;
- датчики счета продукции на производственных линиях.
Можно ли использовать PAXR0010 как счетчик изделий на конвейере?
Да, это одно из распространённых применений прибора. При подключении фотоэлектрического датчика или индуктивного датчика устройство способно считать количество проходящих объектов, фиксировать количество циклов оборудования или контролировать производительность линии. Благодаря программируемому масштабированию можно отображать как абсолютное количество импульсов, так и скорость прохождения изделий за единицу времени.Почему прибор показывает нестабильные значения при измерении частоты вращения?
Нестабильные показания обычно возникают из-за помех в сигнальной линии либо неправильного выбора режима входного сигнала. Следует проверить качество контактов, экранирование кабеля и расстояние между сигнальными и силовыми проводниками. Если используется механический контактный датчик, причиной могут быть паразитные дребезги контактов. В таких случаях рекомендуется включить фильтрацию входного сигнала или использовать датчики с транзисторным выходом.Можно ли подключить датчик NPN или PNP без дополнительных преобразователей?
Да, прибор рассчитан на прямую работу с промышленными датчиками обоих типов. При подключении необходимо выбрать соответствующий режим входа в параметрах конфигурации. Дополнительные согласующие устройства обычно не требуются, если напряжение питания датчика находится в пределах допустимого диапазона и схема подключения соответствует рекомендациям производителя.Как измерять линейную скорость транспортной ленты с помощью PAXR0010?
Для этого прибор подключают к энкодеру, установленному на приводном ролике либо валу транспортной системы. После этого в настройках задается коэффициент пересчета импульсов в линейное расстояние с учетом диаметра ролика и количества импульсов на оборот. В результате дисплей может отображать скорость движения конвейера в метрах в минуту, метрах в секунду или других технологических единицах.Можно ли передавать показания прибора в PLC или SCADA?
В базовом исполнении устройство выполняет функцию локального индикатора. Для интеграции в системы автоматизации используются дополнительные модули расширения. После установки коммуникационной карты прибор может обмениваться данными с промышленными контроллерами, панелями оператора и SCADA-системами через последовательные интерфейсы или промышленную сеть Ethernet в зависимости от выбранного модуля.Что делать, если устройство не регистрирует импульсы от датчика?
В первую очередь необходимо проверить наличие выходного сигнала с датчика с помощью мультиметра или осциллографа. Далее следует убедиться, что выбран правильный тип входного сигнала в настройках прибора. Иногда проблема возникает при слишком низкой амплитуде сигнала либо при неправильной полярности подключения. Если используется магнитный датчик скорости, необходимо проверить минимальную амплитуду импульса на низких оборотах.Подходит ли PAXR0010 для работы с квадратурными сигналами энкодера?
Да, прибор поддерживает обработку квадратурных импульсных сигналов, что позволяет использовать его совместно с энкодерами, передающими сигналы каналов A и B. Такой режим особенно полезен при задачах, связанных с определением направления вращения или более точным подсчетом импульсов в системах позиционирования и контроля движения.Можно ли устанавливать несколько приборов рядом в одном шкафу управления?
Конструкция стандартного промышленного корпуса позволяет монтировать несколько индикаторов рядом в операторской панели. При большом количестве установленных приборов рекомендуется учитывать тепловыделение внутри шкафа и обеспечить нормальную вентиляцию. Также следует заранее предусмотреть удобный доступ к задним клеммам для подключения датчиков и обслуживания оборудования.Требуется ли регулярная калибровка прибора?
Для большинства задач периодическая калибровка не требуется, поскольку устройство работает с цифровой обработкой импульсного сигнала и не зависит от аналоговой точности преобразования. В процессе эксплуатации рекомендуется периодически проверять надежность клеммных соединений, состояние кабельных линий и корректность отображения данных при сравнении с эталонным измерением.Можно ли использовать прибор рядом с сервоприводами и частотными преобразователями?
Да, но в таких системах важно учитывать электромагнитную совместимость оборудования. Высокочастотные помехи от силовых преобразователей способны искажать импульсный сигнал датчиков. Для предотвращения ложных срабатываний рекомендуется использовать отдельную прокладку сигнальных кабелей, качественное экранирование и промышленное заземление шкафа управления.Какие задачи чаще всего решают с помощью Red Lion PAXR0010?
На практике прибор применяется в широком спектре промышленных систем, включая:- контроль скорости вращения приводных валов;
- измерение частоты работы механизмов;
- подсчет продукции на упаковочных линиях;
- мониторинг производительности конвейеров;
- измерение скорости подачи материала;
- контроль циклов оборудования в автоматических установках;
- локальную индикацию параметров в системах PLC и SCADA.
