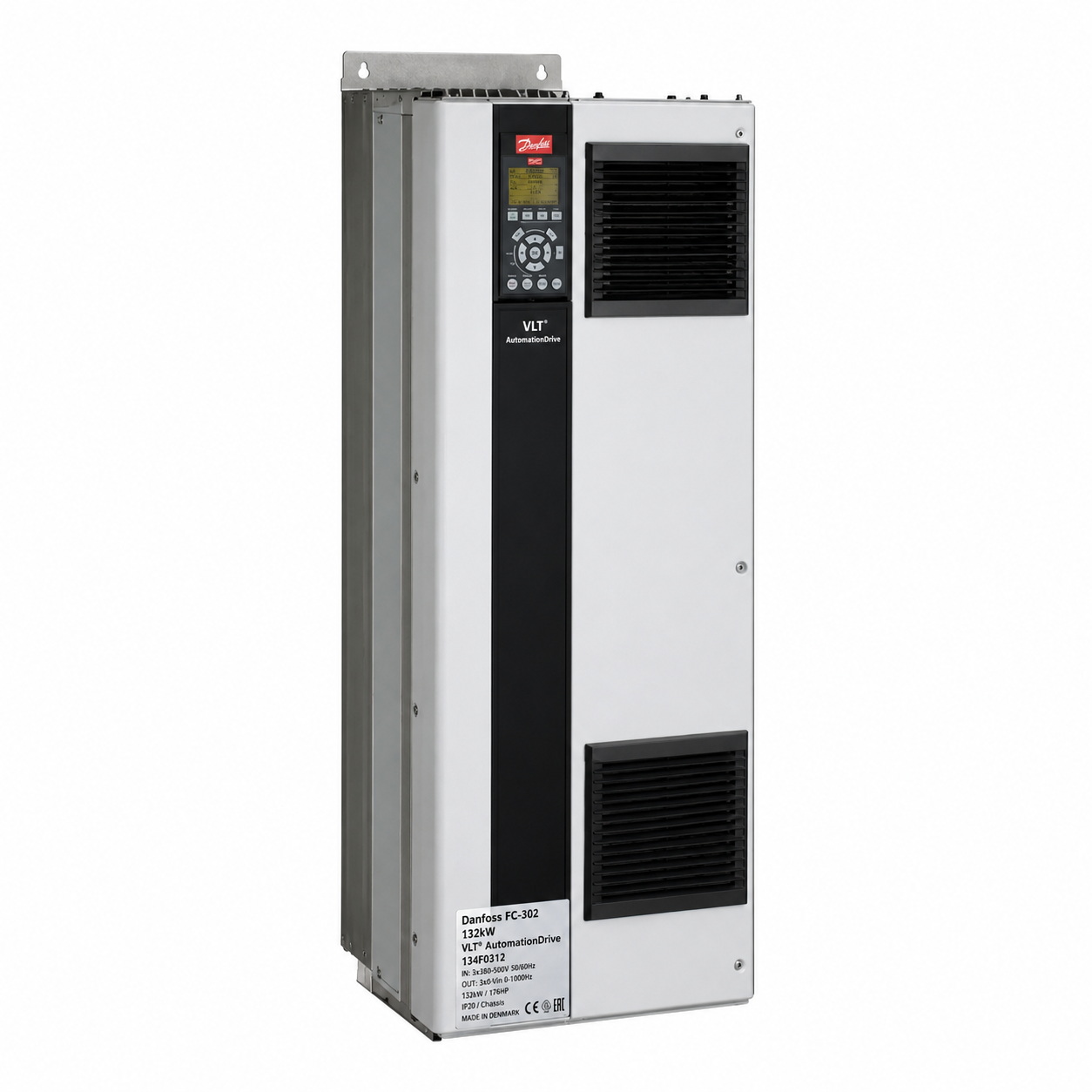

Danfoss FC-302 132kW VLT AutomationDrive 134F0312
Цена по запросу
Преобразователь частоты Danfoss FC-302 мощностью 132 кВт для сети 380–500 В AC. Векторное управление, степень защиты IP54, встроенный EMC-фильтр и интерфейс RS-485.
Описание
Danfoss 134F0312 преобразователь частоты серии VLT AutomationDrive FC-302 для управления трехфазными электродвигателями. Исполнение FC-302N132T5E54 рассчитано на питание от сети 380–500 В AC и работу с двигателями мощностью до 132 кВт.
Устройство поддерживает скалярное управление V/f, бездатчиковое векторное управление и регулирование скорости в широком диапазоне частот. Настройка выполняется через встроенную панель управления или по интерфейсу связи.
Преобразователи серии FC-302 применяются в насосных агрегатах, вентиляционных установках, конвейерных системах, компрессорном оборудовании и технологических линиях, где требуется регулирование скорости вращения электродвигателя.
Основные технические характеристики:
| Параметр | Значение |
|---|---|
| Производитель | Danfoss |
| Серия | VLT AutomationDrive FC-302 |
| Код заказа | 134F0312 |
| Исполнение | FC-302N132T5E54 |
| Тип устройства | Преобразователь частоты |
| Номинальная мощность двигателя | 132 кВт |
| Мощность двигателя | 200 HP |
| Напряжение питания | 3 × 380–500 В AC |
| Частота сети | 50/60 Гц |
| Выходная частота | 0–590 Гц |
| Метод управления | V/f, Sensorless Vector |
| Степень защиты | IP54 |
| Перегрузочная способность | 160% в течение 60 секунд |
| Аналоговые входы | 2 |
| Аналоговые выходы | 1 |
| Дискретные входы | 6 |
| Дискретные выходы | 2 |
| Релейные выходы | 2 |
| Интерфейс связи | RS-485 |
| Поддерживаемые протоколы | Modbus RTU, FC Protocol |
| Рабочая температура | -25…+50 °C |
| Масса | около 75 кг |
Конструктивные особенности:
- корпус со степенью защиты IP54;
- встроенный EMC-фильтр;
- встроенный тормозной транзистор;
- локальная панель управления;
- аналоговые и дискретные интерфейсы управления;
- интерфейс RS-485;
- поддержка векторного управления без датчика обратной связи;
- настройка параметров двигателя в автоматическом режиме;
- программируемые входы и выходы.
Подключение:
Вход питания:
- трехфазная сеть 380–500 В AC;
- частота сети 50 или 60 Гц.
Подключение двигателя:
- выходные клеммы U, V, W;
- асинхронные и синхронные электродвигатели.
Управление:
- аналоговые сигналы задания;
- дискретные команды управления;
- обмен данными по RS-485.
Области применения:
- насосные станции;
- вентиляционные системы;
- компрессорные установки;
- конвейерное оборудование;
- производственные линии;
- транспортные механизмы;
- системы водоснабжения;
- промышленная автоматизация.
Комплектация:
- преобразователь частоты Danfoss FC-302 134F0312;
- панель управления;
Совместимое оборудование:
- трехфазные асинхронные двигатели;
- синхронные двигатели с постоянными магнитами;
- панели оператора Danfoss;
- контроллеры Siemens;
- контроллеры Schneider Electric;
- контроллеры Allen-Bradley;
- сети Modbus RTU.
Детали
| Состояние | Б/у |
|---|---|
| Ток | 315 А |
| Напряжение питания | 380-500 В |
| Мощность | 132 кВт |
FAQs
Danfoss 134F0312 (VLT AutomationDrive FC-302N132T5E54)
Что представляет собой Danfoss 134F0312?
Danfoss 134F0312 — промышленный преобразователь частоты серии VLT AutomationDrive FC-302 для управления скоростью и моментом трёхфазных электродвигателей. Модель рассчитана на работу в сетях 380–500 В AC и поддерживает двигатели мощностью до 132 кВт.Для каких двигателей подходит данный преобразователь?
Устройство совместимо с:- трёхфазными асинхронными электродвигателями;
- синхронными двигателями с постоянными магнитами;
- приводами промышленного назначения, работающими от частотного регулирования.
Какова номинальная мощность привода?
Преобразователь рассчитан на управление двигателем мощностью до 132 кВт (200 HP).Какое напряжение питания требуется?
Подключение выполняется к трёхфазной сети переменного тока:- 3 × 380 В AC;
- 3 × 400 В AC;
- 3 × 415 В AC;
- 3 × 460 В AC;
- 3 × 480 В AC;
- 3 × 500 В AC.
Какие методы управления поддерживаются?
Модель поддерживает:- скалярное управление V/f;
- бездатчиковое векторное управление (Sensorless Vector Control).
Что такое бездатчиковое векторное управление?
Этот режим обеспечивает более точное управление скоростью и крутящим моментом двигателя без использования энкодера или другого датчика обратной связи.Какой диапазон выходной частоты доступен?
Выходная частота регулируется в диапазоне от 0 до 590 Гц.Есть ли встроенный тормозной транзистор?
Да. Преобразователь оснащён встроенным тормозным транзистором для подключения внешнего тормозного резистора и повышения эффективности торможения.Можно ли подключить систему диспетчеризации или PLC?
Да. Для обмена данными предусмотрен интерфейс RS-485 с поддержкой протоколов:- Modbus RTU;
- FC Protocol.
Какие входы и выходы имеются в устройстве?
Преобразователь оснащён:- 2 аналоговыми входами;
- 1 аналоговым выходом;
- 6 дискретными входами;
- 2 дискретными выходами;
- 2 релейными выходами.
Есть ли функция автоматической настройки двигателя?
Да. Автоматическая настройка помогает определить параметры двигателя и оптимизировать алгоритм управления без сложной ручной конфигурации.Какой уровень защиты имеет корпус?
Исполнение имеет степень защиты IP54, что обеспечивает защиту от пыли и водяных брызг.Можно ли устанавливать преобразователь вне шкафа управления?
Степень защиты IP54 допускает монтаж в производственных помещениях, однако место установки должно соответствовать требованиям производителя по температуре, влажности и вентиляции.Есть ли встроенный EMC-фильтр?
Да. В конструкцию включён EMC-фильтр для снижения уровня электромагнитных помех.Какие функции защиты реализованы в преобразователе?
Устройство контролирует различные аварийные режимы, включая:- перегрузку двигателя;
- перегрев;
- перенапряжение;
- пониженное напряжение;
- короткое замыкание;
- потерю фазы.
Что означает перегрузочная способность 160%?
Преобразователь способен кратковременно выдавать ток, соответствующий 160% номинальной нагрузки, в течение 60 секунд. Это важно для механизмов с тяжёлым пуском или переменной нагрузкой.Где чаще всего используется FC-302N132T5E54?
Типичные области применения:- насосные станции;
- системы водоснабжения;
- вентиляционные установки;
- компрессорное оборудование;
- конвейеры;
- транспортные механизмы;
- производственные линии;
- технологические установки.
Можно ли использовать преобразователь для насосов и вентиляторов?
Да. Серия VLT AutomationDrive активно применяется в насосных и вентиляционных системах благодаря встроенным функциям регулирования производительности и энергосбережения.Какие контроллеры могут работать с данным приводом?
Преобразователь может интегрироваться с оборудованием различных производителей, включая:- Siemens SIMATIC;
- Schneider Electric Modicon;
- Allen-Bradley ControlLogix и CompactLogix;
- другие PLC с поддержкой Modbus RTU.
