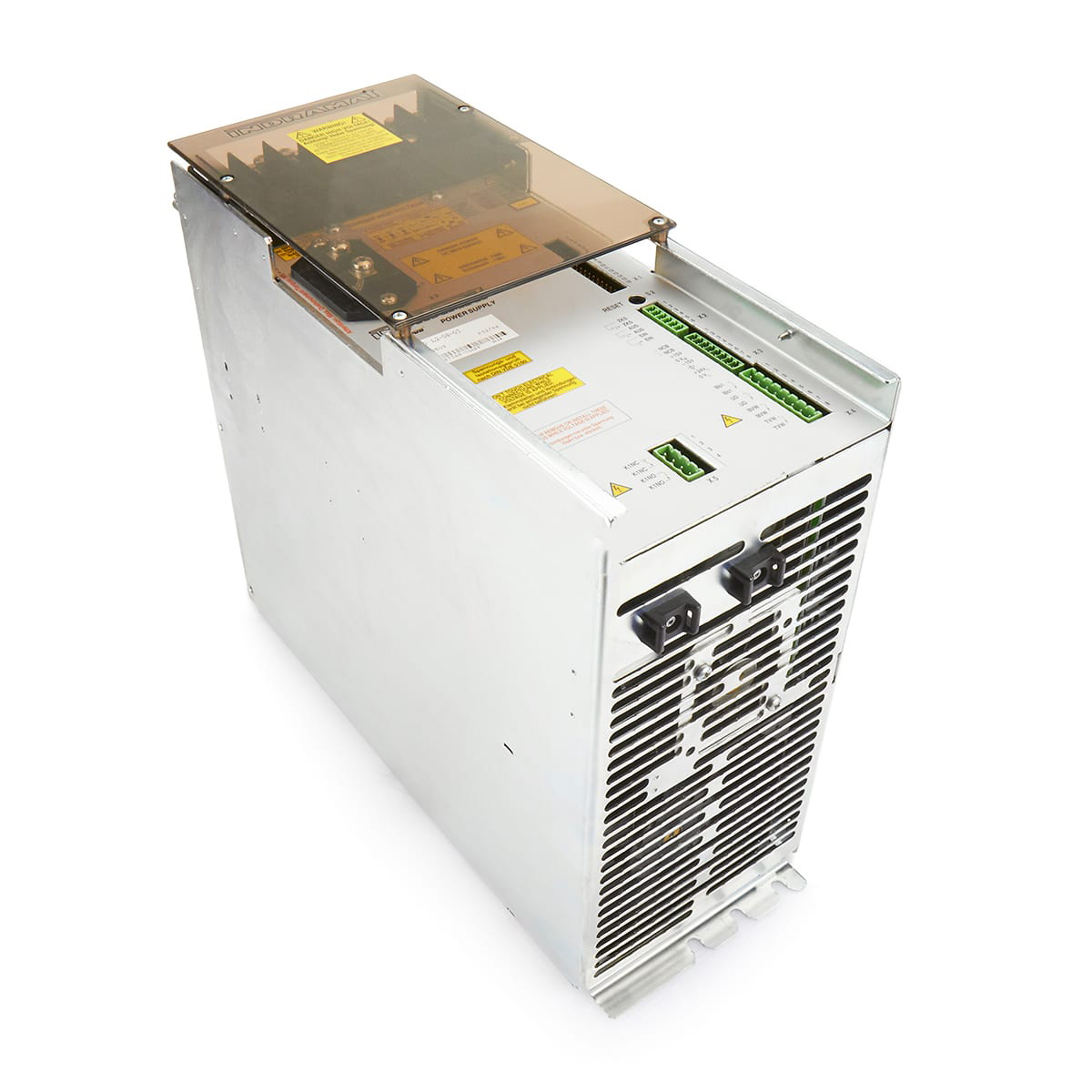

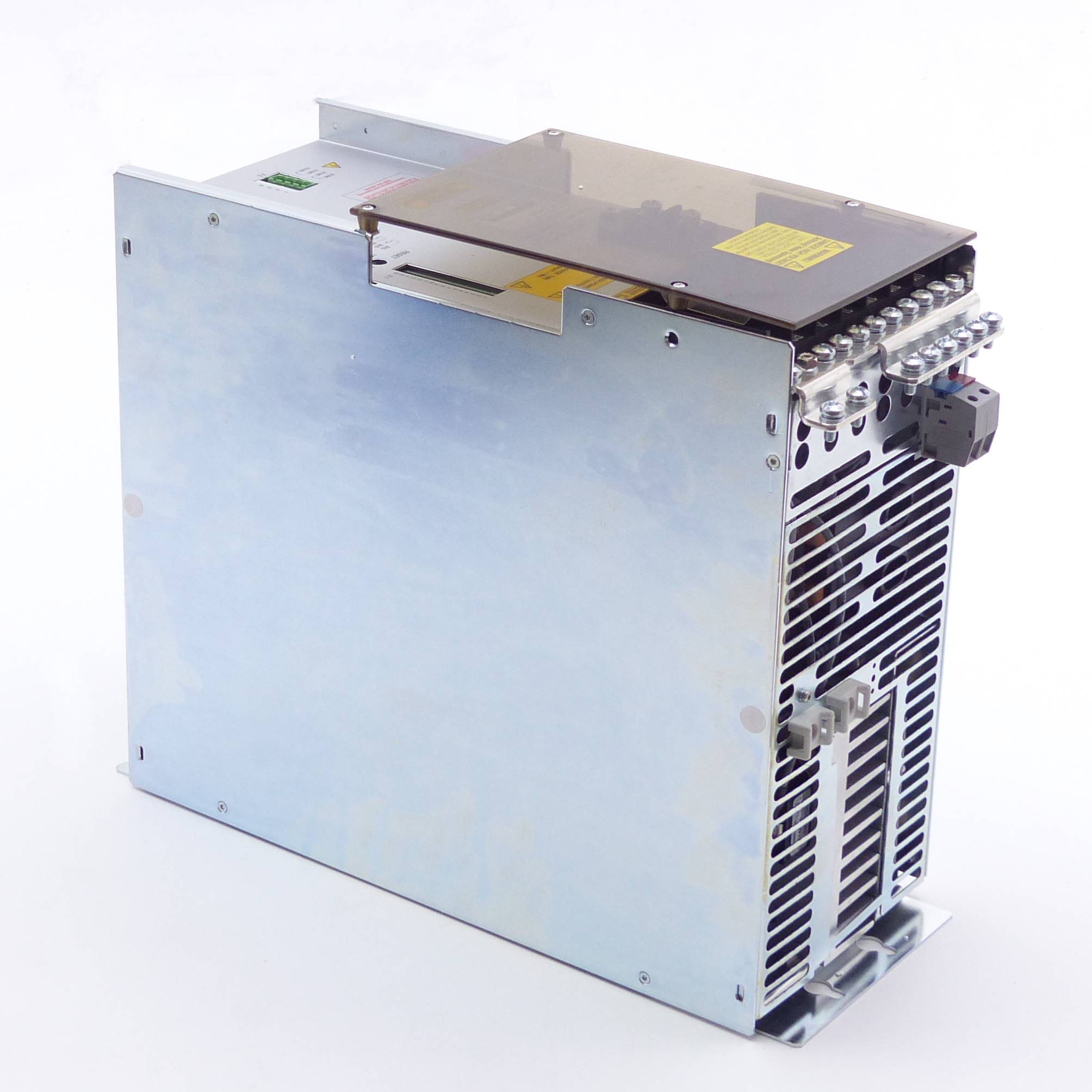

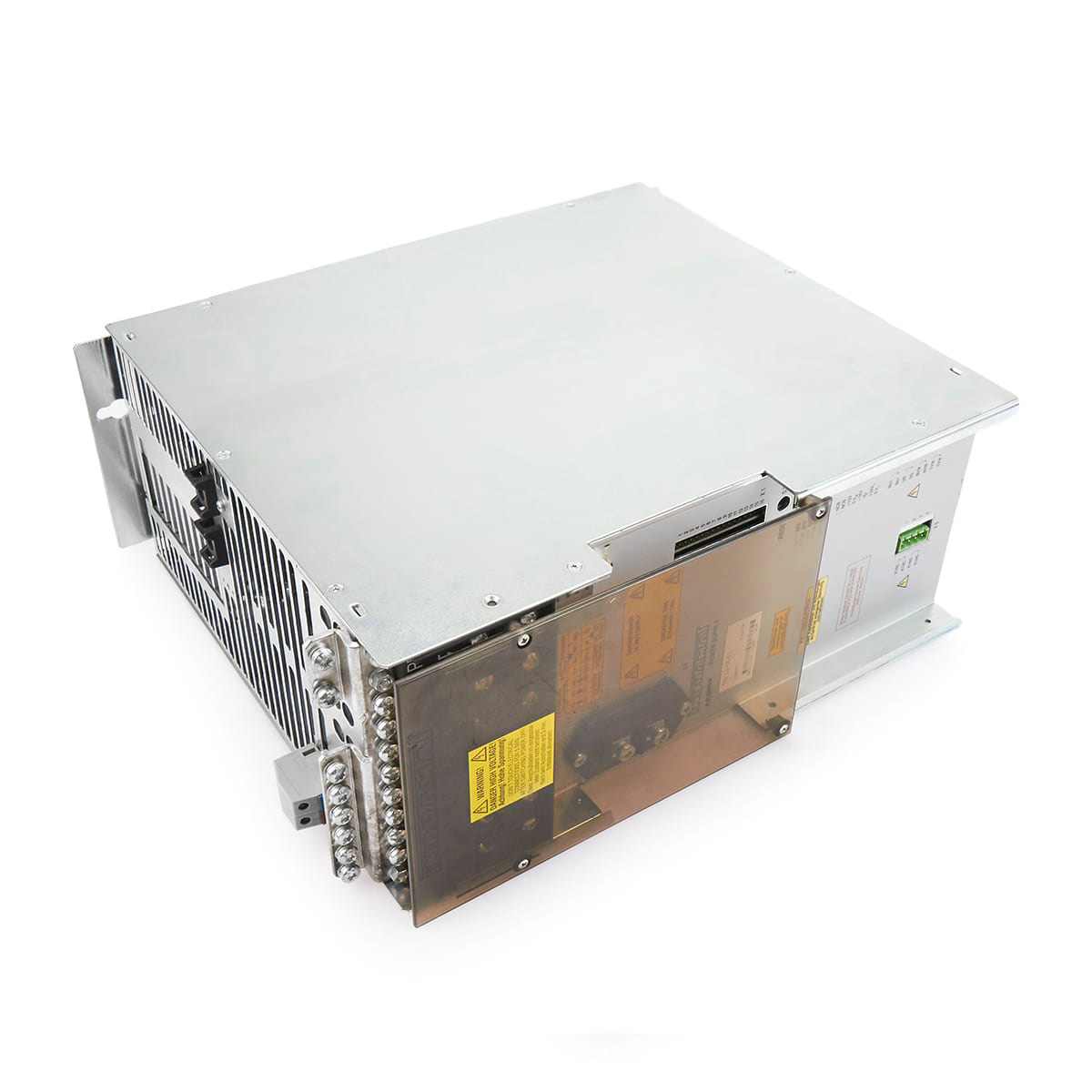

Indramat TVD 1.2-08-03/S100 AC servo power supply

Indramat TVD 1.2-08-03/S100 AC servo power supply

Name: Indramat TVD 1.2-08-03/S100 AC servo power supply
Brand: Indramat
SKU: 3498
Price: 134860 RUB
Availability: InStock

134 860 ₽

Блок питания для модульных AC-сервоприводов Indramat (Bosch Rexroth) в системах промышленной автоматизации

Категория: Частотные преобразователи Бренд: Indramat

Описание

Indramat TVD 1.2-08-03/S100 (артикул R911256400) — это блок питания высокой мощности из серии TVD, предназначенный для питания модульных AC-сервоприводов Indramat в системах промышленной автоматизации. Устройство преобразует входное трехфазное напряжение промышленной сети в стабилизированное напряжение промежуточной шины постоянного тока, которое используется для питания сервоусилителей и инверторов.

Модуль рассчитан на непрерывную выходную мощность 7.5 кВт и обеспечивает напряжение DC-шины 320 В, что гарантирует стабильную работу подключенных приводов независимо от колебаний входного напряжения. Благодаря встроенной схеме ограничения пускового тока и развитой системе мониторинга, блок питания защищает оборудование от перегрузок и аварийных ситуаций.

TVD 1.2-08-03/S100 может использоваться для питания как главных, так и серводвигателей, обеспечивая суммарную механическую мощность до 6-12 кВт в зависимости от конфигурации системы. Устройство выполнено в корпусе для установки в шкаф управления и комплектуется соответствующими разъемами для подключения силовых и управляющих цепей.

Ключевые особенности и преимущества:

Стабилизированное напряжение DC-шины: блок питания обеспечивает постоянное напряжение 320 В на промежуточной шине, что делает работу приводов независимой от колебаний входного напряжения и позволяет достигать более высоких скоростей вращения двигателей.
Прямое подключение к трехфазной сети без трансформатора: устройство может подключаться непосредственно к трехфазной сети 380–460 В, 50/60 Гц без использования дополнительного трансформатора, что упрощает монтаж и снижает количество компонентов системы.
Встроенная защита от перегрузок и короткого замыкания: модуль оснащен схемой защиты, которая в случае аварии отключает питание приводов. Состояние готовности контролируется через контакт Bb, который активирует динамическое торможение при неисправности.
Ограничение пускового тока (Soft-Start): встроенная схема плавного пуска предотвращает броски тока при включении, что позволяет использовать стандартные автоматические выключатели и плавкие предохранители без завышения их номиналов.
Вспомогательные напряжения для управления: модуль вырабатывает напряжения +24 В и ±15 В для питания периферийных устройств и цепей управления, что исключает необходимость в отдельных источниках питания для контроллеров.
Развитая система мониторинга и диагностики: устройство контролирует параметры обратной связи двигателей, ток и температуру приводов, нагрузку на тормозной резистор, а также напряжение сети. Светодиодные индикаторы обеспечивают быструю диагностику состояния.
Управление рекуперативной энергией: при работе приводов в генераторном режиме энергия рекуперации поглощается встроенным тормозным резистором. Для увеличения мощности рекуперации может использоваться дополнительный модуль TBM 1.2 Auxiliary Bleeder Module.
Высокая надежность в промышленных условиях: модуль сохраняет работоспособность при относительной влажности до 95% и может устанавливаться на высоте более 1000 м над уровнем моря, что делает его пригодным для эксплуатации в сложных условиях.

Технические характеристики:

Параметр	Значение
Заказной номер	R911256400
Тип устройства	TVD 1.2-08-03/S100 – блок питания для AC-сервоприводов
Входное напряжение	3 x 380–460 В AC (50/60 Гц)
Выходная мощность (непрерывная)	7.5 кВт
Напряжение DC-шины	320 В (стабилизированное)
Вспомогательные напряжения	+24 В, ±15 В
Суммарная механическая мощность системы	6–12 кВт (в зависимости от конфигурации)
Максимальное количество подключаемых приводов	до 10 (в зависимости от мощности)
Схема ограничения пускового тока	Soft-start, встроенная
Управление рекуперацией	Встроенный тормозной резистор, поддержка внешнего TBM 1.2
Мониторинг	Контроль тока, температуры, напряжения, нагрузки на тормозной резистор
Индикация	Светодиодные индикаторы состояния
Степень защиты	IP20 (для установки в шкаф управления)
Монтаж	На монтажную пластину
Габаритные размеры (В x Ш x Г)	390 x 320 x 150 мм
Вес	10.5 кг
Рабочая температура	0…+45 °C (в соответствии с рекомендациями по установке)
Температура хранения	-20…+70 °C
Относительная влажность	≤ 95% (без конденсации)
Макс. высота установки	>1000 м над уровнем моря (с возможным снижением характеристик)
Сертификаты	CE, UL (в составе системы)

Применение:

Блок питания TVD 1.2-08-03/S100 используется в системах электропривода на базе компонентов Indramat в следующих областях:

Станкостроение и обрабатывающие центры: питание сервоусилителей для приводов подачи и шпинделей, обеспечивающее высокую динамику и точность позиционирования.
Робототехника и автоматизация производства: питание приводов роботизированных ячеек, сборочных линий и систем перемещения.
Упаковочное оборудование: питание приводов для высокоскоростных упаковочных машин, этикетировщиков и термоусадочных установок.
Печатное и полиграфическое оборудование: обеспечение стабильного питания для приводов, требующих высокой точности синхронизации.
Модернизация и ремонт существующих систем: замена вышедших из строя блоков питания в оборудовании, работающем на базе Indramat.

Важное примечание: установку и подключение должны выполнять квалифицированные специалисты с соблюдением правил и норма техники безопасности. Для эксплуатации модуля необходим также модуль согласования сети Indramat NAM 1.2-08.

Детали

Состояние	Б/у

FAQs

Раздел часто задаваемых вопросов по блоку питания Indramat TVD 1.2-08-03/S100

Как правильно подключить внешний тормозной модуль TBM 1.2?

Модуль TBM 1.2 подключается к клеммам «+» и «–» шины постоянного тока блока питания. Соблюдайте полярность, используйте экранированный кабель минимальной длины, проложенный отдельно от сигнальных цепей. Перед подключением убедитесь, что суммарная рассеиваемая мощность тормозных резисторов не превышает допустимую для блока питания. Без внешнего модуля рекуперация обеспечивается встроенным резистором ограниченной мощности.

Как интерпретировать светодиодную индикацию на передней панели?

Зеленый светодиод (Ready) горит: блок питания исправен, напряжение DC-шины в норме.
Красный светодиод (Fault) горит или мигает: неисправность. Причины: перегрев, перегрузка по току, пропадание входной фазы, короткое замыкание в нагрузке. После срабатывания защиты блок питания отключается до ручного сброса или устранения причины.
Если оба светодиода не горят, проверьте наличие входного напряжения и целостность предохранителей.

Какие автоматы защиты и сечения кабелей рекомендованы для входной цепи?

Рекомендуется устанавливать трехполюсный автоматический выключатель с характеристикой C, номиналом 20–25 А. Сечение медного кабеля для входной силовой цепи — не менее 2.5 мм² (длина до 10 м). Обязательно используйте устройство защитного отключения (УЗО) типа B, так как блок питания генерирует постоянную составляющую. Заземление корпуса выполните медным проводником сечением не менее 6 мм².

Можно ли использовать блок питания для кратковременных перегрузок?

Блок питания рассчитан на непрерывную мощность 7.5 кВт и допускает кратковременные перегрузки до 150% в течение 10 секунд, что позволяет компенсировать пиковые моменты разгона. Длительная работа с перегрузкой свыше номинальной приведёт к срабатыванию тепловой защиты и отключению. Для частых перегрузок необходимо увеличить мощность блока питания или распределить нагрузку.

Как выполнить первичный запуск после длительного хранения?

Если блок питания хранился более года, необходимо плавно «отформовать» электролитические конденсаторы. Для этого подайте входное напряжение через последовательно включенную лампу накаливания 100 Вт или лабораторный автотрансформатор, постепенно увеличивая напряжение до номинального в течение 20–30 минут. Это предотвратит бросок тока из‑за деградации оксидного слоя и продлит срок службы конденсаторов.

Требуется ли модуль сетевой развязки NAM 1.2‑08 и как его подобрать?

Да, для штатной работы необходим модуль согласования сети NAM 1.2‑08 (или аналогичный), который обеспечивает фильтрацию гармоник и защиту от сетевых помех. Модуль выбирается под номинальный ток блока питания. Установка без него не рекомендуется, так как отсутствие согласующего дросселя может привести к перегреву блока питания и ложным срабатываниям защит.

Какие меры по охлаждению необходимо соблюдать?

Блок питания охлаждается принудительно встроенным вентилятором. Обеспечьте свободное пространство не менее 100 мм сверху и снизу и 50 мм по бокам для циркуляции воздуха. Не устанавливайте устройство над источниками тепла. При температуре в шкафу выше +40 °C используйте принудительную вентиляцию шкафа. Периодически очищайте вентиляционные решётки от пыли.

Как организовать аварийное отключение с безопасным остановом приводов?

Контрольный контакт Bb (готовность) замыкается при нормальной работе и размыкается при неисправности или пропадании напряжения DC-шины. Этот сигнал используется для активации динамического торможения и отключения разрешения приводов. Подключите его в цепь безопасности контроллера. Для категории останова 0 или 1 по IEC 60204‑1 используйте внешний контактор, разрывающий входное питание.

Можно ли параллельно соединить два блока питания для увеличения мощности?

Нет, параллельная работа блоков питания не предусмотрена и приведёт к выходу из строя из‑за несбалансированного распределения тока. Для увеличения мощности необходимо использовать более мощный модуль из той же серии или разделить нагрузку на независимые группы приводов с отдельными блоками питания.

Совместим ли блок питания с современными сервоприводами Bosch Rexroth?

Блок питания TVD 1.2 предназначен для систем Indramat старого поколения и напрямую несовместим с цифровыми приводами IndraDrive. При модернизации необходимо заменить как блок питания, так и сервоусилители на современные компоненты (например, HMS01). Для сохранения существующих двигателей можно использовать переходные кабели и согласующие модули.

Как часто нужно менять вентилятор и батареи?

Вентилятор охлаждает силовые элементы и имеет ресурс около 30 000–40 000 часов. Рекомендуется профилактическая замена каждые 4–5 лет. Батареи для сохранения параметров в блоке питания не используются (энергонезависимая память отсутствует), поэтому их замена не требуется.

Что делать, если после включения блок питания сразу отключается с ошибкой?

Наиболее вероятная причина – короткое замыкание в цепи DC-шины или неисправность одного из подключённых сервоусилителей. Отключите все потребители и включайте их по одному, чтобы локализовать неисправный модуль. Также проверьте правильность фазировки входного напряжения и отсутствие обрыва в цепи заземления.
