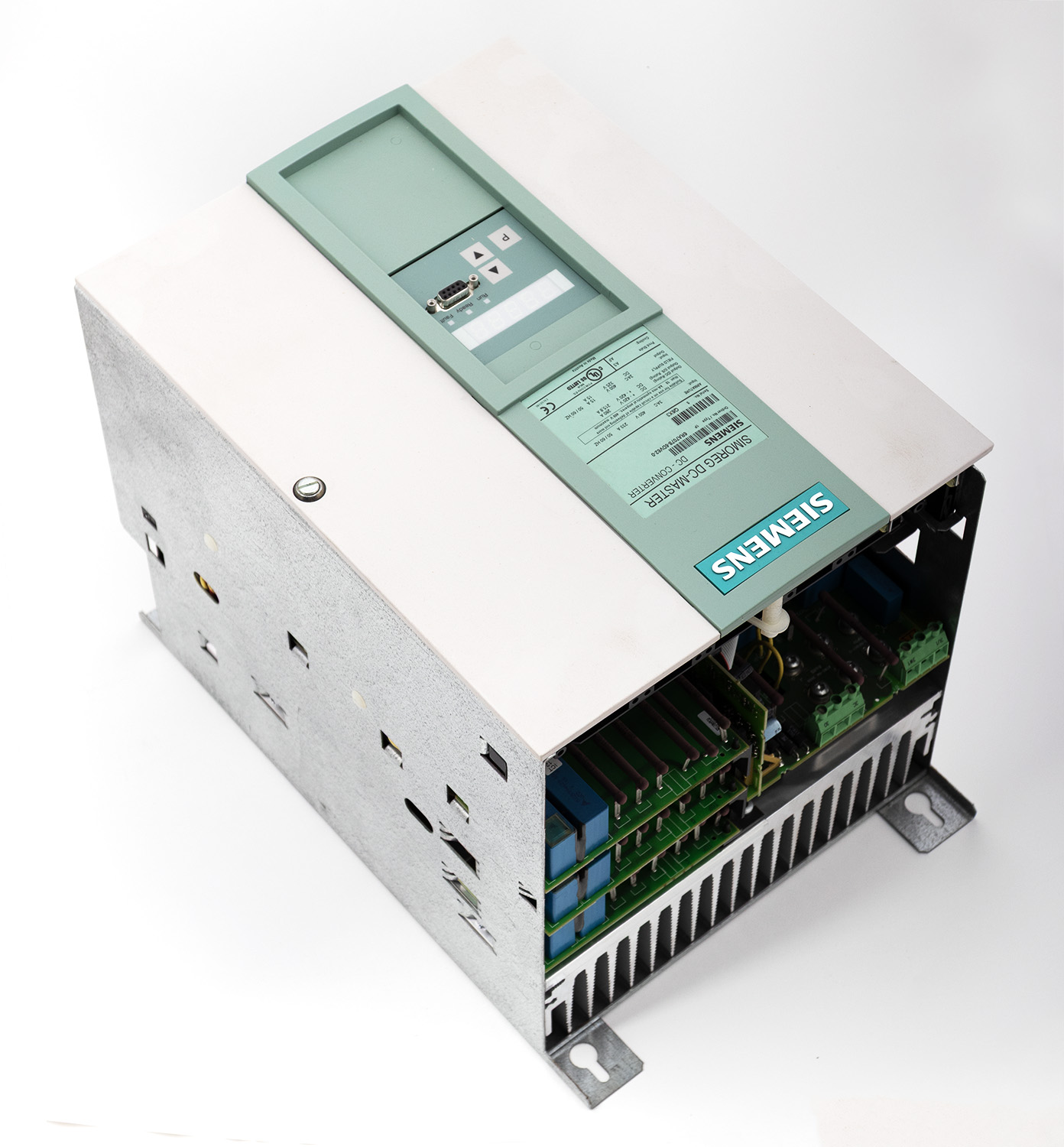

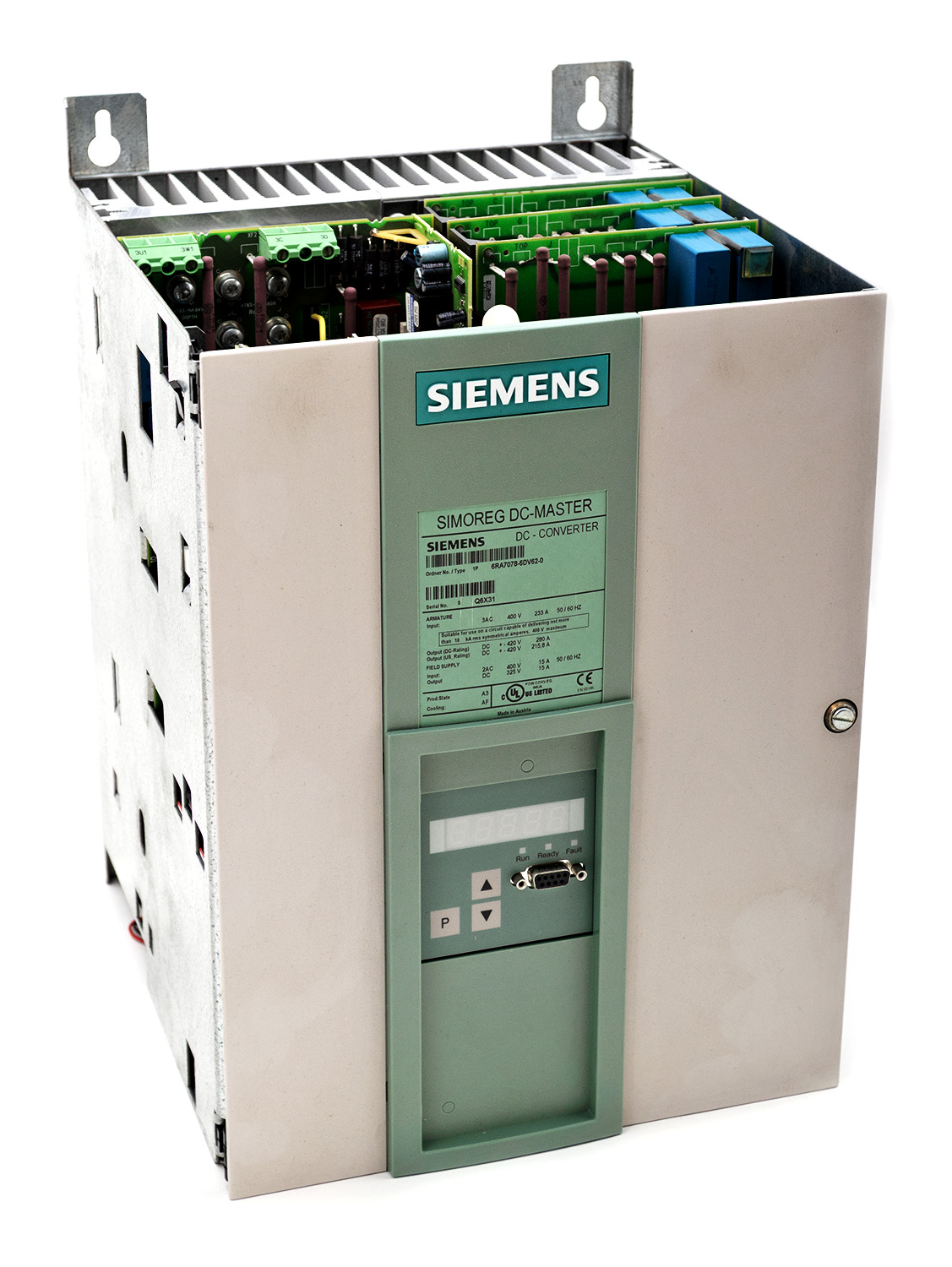

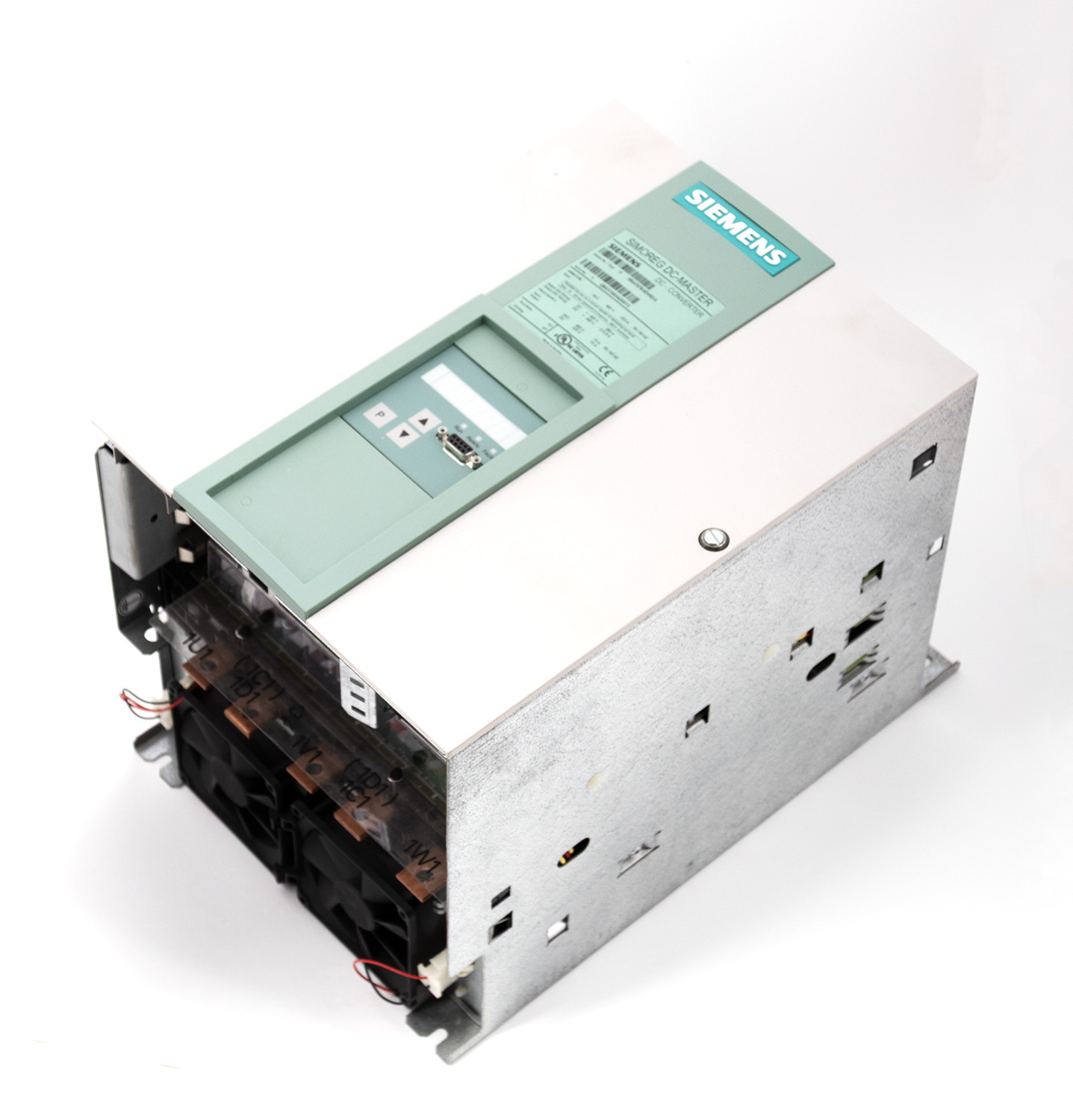

Siemens 6RA7078-6DV62-0 SIMOREG DC MASTER 280A 118кВт

Как выполнить автоматическую оптимизацию регуляторов тока и скорости для 4‑квадрантного режима?

Процедура аналогична одноквадрантным версиям, но требует корректной настройки параметров реверса.

1. Задайте базовые параметры двигателя: номинальный ток якоря (P100), напряжение (P101), ток возбуждения (P102).
2. Для оптимизации контура тока якоря установите P051 = 25, подайте разрешение. Привод подаст тестовые импульсы; процесс безопасен, вал остаётся неподвижным. Автоматически определятся P‑ и I‑составляющие (P154, P155).
3. Для контура скорости (при наличии тахогенератора/энкодера) установите P051 = 26. Привод разгонит двигатель примерно до 40 % от номинала, оценит момент инерции и настроит регулятор скорости. Перед этим убедитесь, что реверс механически допустим и нагрузка безопасна для вращения в обоих направлениях.
4. Если в системе используются два направления вращения, после оптимизации проверьте симметричность отработки в прямом и обратном направлении; при необходимости скорректируйте параметры адаптации (P225, P226).

Как настроить связь по PROFIBUS DP с использованием опционального модуля CBP2?

1. Установите модуль CBP2 в соответствующий слот. Подайте питание.
2. Задайте адрес PROFIBUS с помощью двух поворотных переключателей на модуле (адрес должен совпадать с конфигурацией в STEP 7).
3. В параметре P918 укажите тот же адрес.
4. В HW Config STEP 7 выберите устройство «SIMOREG DC MASTER CBP2» и сконфигурируйте телеграмму (обычно PPO Type 2: 4 PKW + 2 PZD).
5. Для управления через PROFIBUS задайте P927 = 6 (источник командного слова) и P928 = 6 (источник главной уставки).
6. Проверьте обмен данными: светодиод «Online» на CBP2 должен гореть зелёным, «Bus Fault» – погашен.

Как заменить встроенный вентилятор охлаждения и какой у него ресурс?

Вентилятор расположен в нижней части радиатора. Для замены:

• Отключите силовое питание и цепи управления, выждите 10 минут.
• Снимите защитную решётку, отсоедините разъём питания.
• Установите новый вентилятор с идентичными параметрами (24 В DC).
• Ресурс вентилятора составляет около 30 000–40 000 часов. Рекомендуется профилактическая замена каждые 4–5 лет.

Что делать, если при реверсе на высокой скорости возникает ошибка F001 (перегрузка по току)?

F001 указывает на превышение максимально допустимого тока. При реверсе на ходу без предварительного снижения скорости ток якоря может кратковременно возрасти до недопустимых значений.

• Увеличьте время торможения (P303) или используйте функцию ограничения тока (P171).
• Проверьте настройки регулятора скорости: возможно, слишком агрессивная П‑составляющая.
• Убедитесь, что сопротивление якорной цепи и индуктивность соответствуют введённым значениям.
• При частых бросках тока на реверсе рекомендуется сначала снижать скорость до полной остановки, затем подавать команду реверса.

Как интерпретировать ошибку F004 (контроль поля возбуждения) и что предпринять?

F004 возникает, если ток возбуждения опускается ниже порога, заданного в P396.

• Проверьте целостность цепи возбуждения (предохранители, контакты).
• Измерьте сопротивление обмотки возбуждения двигателя.
• Если используется внешний источник возбуждения, убедитесь в его исправности.
• При кратковременных пропаданиях можно увеличить время задержки срабатывания (P397), но это допустимо только для некритичных механизмов.

Можно ли подключить данный преобразователь к сети 460 В, 60 Гц?

Да, параметры питающей сети 3 AC 400 В +15% / -20% допускают работу при напряжении до 460 В. Частота 60 Гц также поддерживается (диапазон 45–65 Гц). При увеличении напряжения сверх 400 В выходное напряжение якоря может пропорционально возрасти, что следует учитывать при настройке защиты двигателя.

Как выполнить резервное копирование и восстановление параметров через DriveMonitor?

1. Подключите ПК к последовательному порту преобразователя (через кабель RS232/RS485).
2. Запустите DriveMonitor, выберите «Online» → «Create OCD» для чтения всех параметров в проект.
3. Сохраните проект на диске (файл .dnl).
4. Для восстановления откройте сохранённый проект, выберите «Online» → «Download all parameters». Рекомендуется делать копию перед любыми изменениями и хранить несколько версий.

Какие действия необходимы после длительного хранения преобразователя (более 1 года)?

Электролитические конденсаторы звена постоянного тока со временем теряют оксидный слой. При подаче полного напряжения без подготовки возможен бросок тока и выход конденсаторов из строя. Рекомендуется:

• Подать напряжение через ограничительный резистор или ЛАТР, плавно поднимая от 30 % до номинала в течение 30–60 минут.
• Если такой возможности нет, можно использовать режим «формирования» (в некоторых прошивках) или обратиться в сервисный центр.

Как настроить работу с энкодером для точного позиционирования?

1. Подключите энкодер к соответствующему входу (X411, если используется дополнительный модуль).
2. Задайте тип датчика в P140 (например, 2 для инкрементального).
3. Укажите число импульсов на оборот в P142.
4. Активируйте режим с обратной связью P083 = 1 или 2 (с энкодером).
5. Выполните оптимизацию регулятора скорости (P051 = 26). После этого привод будет поддерживать скорость с точностью, определяемой разрешением энкодера.

Чем опасна работа с рекуперацией энергии в сеть в 4‑квадрантном режиме?

В генераторном режиме (например, при торможении или опускании груза) энергия возвращается в питающую сеть. Это допустимо только при условии, что сеть способна принять эту энергию без существенного повышения напряжения. В противном случае может сработать защита от перенапряжения (F002). Для надёжной работы убедитесь, что:

• Питающая сеть обладает достаточной мощностью.
• При необходимости используйте внешний тормозной резистор, если рекуперация ограничена.
• Настройте параметры ограничения рекуперативного тока.
