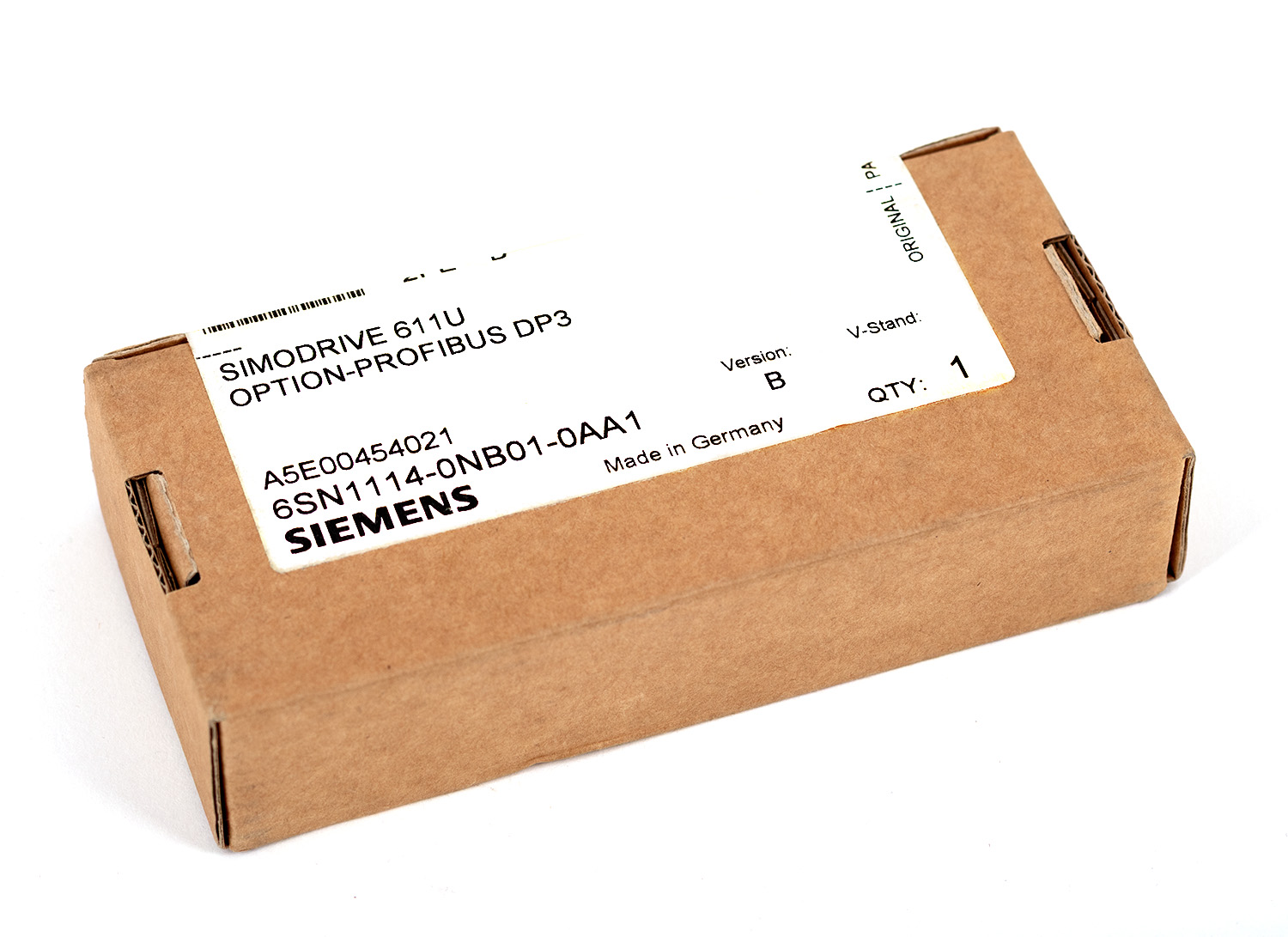

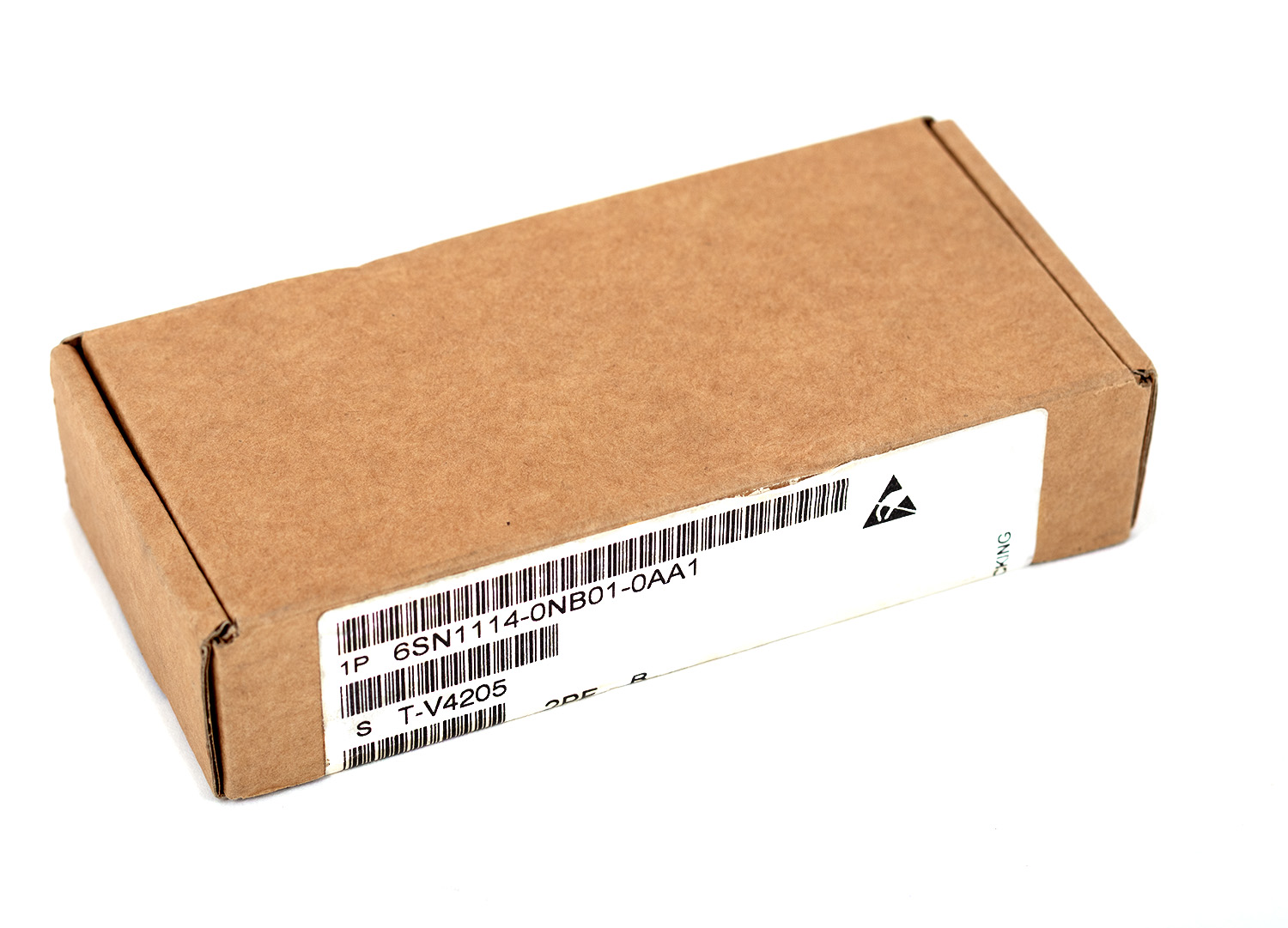

Siemens 6SN1114-0NB01-0AA1 модуль PROFIBUS DP3 SIMODRIVE

1. Как проверить, что модуль DP3 правильно распознан системой?

После включения блока регулирования параметр P0872 (тип опционального модуля) должен показывать значение 4. Это означает, что обнаружен модуль PROFIBUS-DP3 с ASIC DPC31 и PLL. Если параметр показывает другое значение (0, 2 или 3), модуль не распознан или установлен не тот тип.

2. Что означают параметры P0875 и P0872 и как они связаны?

P0872 — это фактический тип установленного модуля, определяемый при включении. P0875 — ожидаемый тип модуля, который задаётся при параметризации. В нормальной ситуации после первого ввода в эксплуатацию эти значения совпадают (P0875 = P0872). Если P0875 указывает на один тип, а P0872 показывает другой (например, P0875 = 3, а P0872 = 0), при запуске система выдаёт ошибку: ожидаемый модуль не обнаружен.

3. Почему возникает предупреждение A832 «PROFIBUS not clock-synchronous»?

Это предупреждение означает, что модуль DP3 получает телеграммы PROFIBUS, но глобальный управляющий бит синхронизации (equidistant time base) отсутствует или нестабилен. Привод остаётся в режиме «o1.0» (без разрешения регулятора) и не принимает задание на движение, даже если физическая связь по шине исправна. Это одна из самых частых проблем при холодном старте на устаревших системах 802D.

4. Как отличить модуль DP3 от DP2 при визуальном осмотре?

Модуль DP3 имеет маркировку 6SN1114-0NB01-0AA1 (или -0AA0 для предыдущей версии). Модуль DP2 маркируется 6SN1114-0NB00-0AA1. Если на карте указан номер, начинающийся с -0NB00- (DP2), она не поддерживает равноудалённый режим, и предупреждение A832 будет постоянным, независимо от настроек мастера.

5. Какие ошибки указывают на неисправность самого модуля, а не на проблемы с шиной?

Коды, требующие замены модуля или ремонта блока регулирования:

• Ошибка 044 — сбой связи с опциональным модулем. Рекомендуется проверить кабельный ввод PROFIBUS и при необходимости заменить модуль привода.
• Ошибка 046 — внутренняя ошибка инициализации (аппаратная неисправность).
• Ошибка 047 — не удаётся считать адрес PROFIBUS.
• Ошибка 048 — недопустимое состояние аппаратного обеспечения PROFIBUS.

6. Что делать при ошибке 041 «Модуль не поддерживается прошивкой»?

Эта ошибка означает, что установленный модуль не распознаётся текущей версией ПО. Для SIMODRIVE 611 universal E, начиная с версии прошивки 4.1, поддерживается только модуль DP3 (P0872/P0875 = 4). Если установлен модуль DP1 (P0872 = 2), его необходимо заменить на DP2 или DP3 без изменения параметров и конфигурации мастера.

7. Можно ли заменить модуль DP3 на более новый без замены всего блока регулирования?

Да, модуль 6SN1114-0NB01-0AA1 является прямой заменой для 6SN1114-0NB01-0AA0. Также он может заменить более старые модули DP2 (6SN1114-0NB00-0AA1) при необходимости использования функции Motion Control. Замена производится без изменения конфигурации мастера, если параметр P0875 остаётся неизменным.

8. Как проверить и настроить адрес PROFIBUS для модуля?

Адрес PROFIBUS задаётся DIP-переключателями на разъёме модуля или через параметр A0918 (адрес абонента PROFIBUS) в зависимости от версии ПО. Если адрес не читается (ошибка 047), выполните POWER ON-RESET. Убедитесь, что адрес не дублируется с другими устройствами на шине и находится в диапазоне 3–126.

9. Какие параметры отвечают за циклический и ациклический обмен данными?

Модуль поддерживает как циклический обмен (PKW и PZD области), так и ациклический (DP/V1). Настройка выполняется в параметрах PROFIBUS-DP. Для диагностики используйте параметры группы P0872–P0875 (тип и версия модуля) и параметры адресации шины. Полный перечень приведён в руководстве по функциям SIMODRIVE 611 universal, раздел «Parameter overview of PROFIBUS-DP».

10. Что означает ошибка 831 «Profibus not in data transfer condition»?

Это критическая ошибка, при которой модуль PROFIBUS не может установить или поддерживать циклический обмен данными с мастером. Возможные причины:

• Отсутствие или неверная параметризация (SET_PRM / CHK_CFG) после включения.
• Потеря циклического обмена и истечение тайм-аута watchdog (по умолчанию TWD = 10 мс).
• Физическая неисправность на линии RS-485 (обрыв, короткое замыкание, отсутствие терминаторов).

Ошибка сбрасывается только после устранения причины и выполнения сброса.

11. Как сбросить предупреждение A832 после устранения причины?

Предупреждение A832 сбрасывается автоматически после того, как привод получит корректный синхросигнал от мастера. Если причина в конфигурации (например, мастер не настроен на равноудалённый режим), необходимо изменить параметры конфигурации PROFIBUS в проекте STEP 7 или в настройках SINUMERIK. После изменения выполните POWER ON-RESET. В некоторых случаях требуется перезапуск системы ЧПУ.

12. Совместим ли этот модуль с SIMODRIVE 611 universal E HRS?

Да. Модуль 6SN1114-0NB01-0AA1 совместим с блоком регулирования SIMODRIVE 611 universal E HRS (заказной номер 6SN1118-0NH11-0AA1, начиная с SW 8.3). Он обеспечивает функцию Motion Control с PROFIBUS DP для синхронизации осей.

13. Какие инструменты используются для параметризации и диагностики модуля?

Для настройки и диагностики применяются:

• SimoCom U — ПО для параметризации через последовательный интерфейс или PROFIBUS.
• STEP 7 — для конфигурирования шины PROFIBUS и параметров обмена.
• SINUMERIK (в составе ЧПУ) — для диагностики ошибок и мониторинга состояния привода.

Функция «SimoCom U via PROFIBUS» поддерживается данным модулем, что позволяет выполнять параметризацию непосредственно по шине.

14. Какой максимальный объём данных можно передавать через модуль?

Модуль поддерживает циклический обмен до 2 осей с максимальной скоростью передачи до 12 Мбит/с. Объём данных определяется конфигурацией PZD (процессных данных) и PKW (параметрических данных) в проекте мастера. Для ациклического обмена используется механизм DP/V1.
