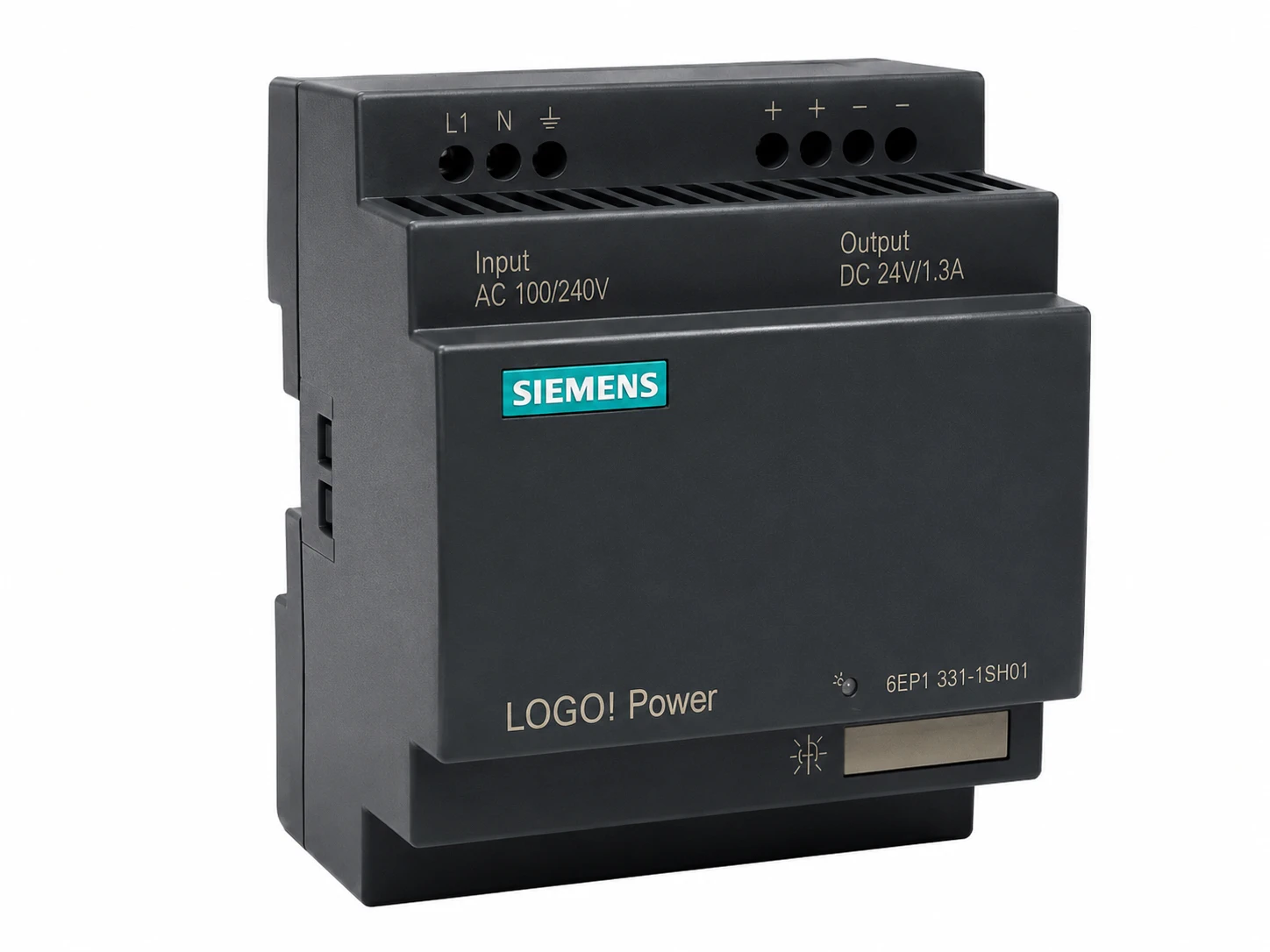

Siemens 6EP1331-1SH01, LOGO!Power, вход 120-230 В AC
Цена по запросу
6EP1331-1SH01 Siemens. Блок питания LOGO!Power: вход 120-230 В AC, выход 24 В DC/1.3 А, мощность 31.2 Вт, IP20, монтаж на DIN-рейку.
Описание
6EP1331-1SH01 — это стабилизированный блок питания из серии LOGO!Power от Siemens, предназначенный для обеспечения надежного электропитания промышленных устройств с номинальным напряжением 24 В DC, в первую очередь программируемых реле LOGO! и контроллеров SIMATIC S7-1200. Устройство преобразует входное напряжение 120-230 В AC в стабилизированное выходное напряжение 24 В DC с номинальным током до 1.3 А.
Блок питания отличается высокой эффективностью и компактной конструкцией, оптимизированной для установки в распределительные щиты. Монтаж на стандартную 35 мм DIN-рейку и небольшой вес упрощают интеграцию в системы автоматизации.
Основные технические характеристики 6EP1331-1SH01:
| Параметр | Значение |
|---|---|
| Производитель / Серия | Siemens / LOGO!Power |
| Артикул (Part Number) | 6EP1331-1SH01 |
| Тип устройства | стабилизированный блок питания |
| Входное напряжение (AC) | 120…230 В AC |
| Выходное напряжение | 24 В DC |
| Выходной ток (ном.) | 1.3 А |
| Номинальная мощность | 31.2 Вт (расчетная) |
| Степень защиты | IP20 |
| Способ монтажа | DIN-рейка 35 мм |
| Масса нетто | 0.300 кг |
| Страна происхождения | Германия |
Условия эксплуатации и монтаж:
Блок питания предназначен для установки в распределительный шкаф со степенью защиты не ниже IP20. Монтаж выполняется на стандартную 35 мм DIN-рейку, что позволяет быстро и удобно разместить устройство вместе с другими компонентами LOGO!.
Электрическое подключение
Подключение входного и выходного напряжения производится через винтовые клеммы.
Основные параметры подключения:
- Вход:120-230 В AC.
- Выход:24 В DC, максимальный ток 1.3 А.
- Защита:встроенная защита от короткого замыкания и перегрузки.
Особенности и индикация:
- Стабилизированное выходное напряжение:обеспечивает качественное питание подключенных устройств.
- Компактные размеры:корпус оптимизирован для установки в стандартные распределительные щиты.
- Индикация:светодиод на лицевой панели отображает наличие выходного напряжения.
Применение с LOGO! и SIMATIC S7-1200
Блок питания LOGO!Power специально разработан для использования с программируемыми реле Siemens LOGO! и другими устройствами промышленной автоматизации. Он может применяться для питания контроллеров SIMATIC S7-1200, панелей оператора HMI, модулей ввода-вывода и датчиков с напряжением питания 24 В DC.
Типовые применения:
Блок питания 6EP1331-1SH01 используется для построения систем промышленной автоматизации:
- питание программируемых реле LOGO!;
- питание контроллеров SIMATIC S7-1200 и модулей расширения;
- питание датчиков и исполнительных устройств с напряжением 24 В DC;
- системы освещения и сигнализации;
- использование в распределительных щитах и шкафах управления.
Детали
| Состояние | Новый, упаковка вскрыта |
|---|
FAQs
FAQ title
1. Можно ли запитать этот блок питания от сети постоянного тока?
Нет, данная модель рассчитана только на входное напряжение переменного тока 120…230 В AC. Подключение к сети постоянного тока не предусмотрено и может привести к выходу устройства из строя. Для работы от сети DC используйте более новые модели LOGO!Power (например, 6EP1332-1SH43), которые поддерживают вход 110…300 В DC.2. Как интерпретировать свечение светодиода на лицевой панели?
На блоке питания расположен один светодиодный индикатор:- Зелёный горит постоянно: выходное напряжение 24 В DC в норме.
- Зелёный не горит: отсутствует выходное напряжение. Причины: пропадание входного питания, срабатывание внутренней защиты от перегрузки или короткого замыкания, неисправность блока.
3. Какой максимальный пусковой ток и нужно ли учитывать его при выборе автоматического выключателя?
Блок питания LOGO!Power имеет плавный пуск, поэтому бросок тока при включении минимален. Для защиты входной цепи рекомендуется использовать автоматический выключатель с характеристикой тип C номиналом 3…6 А.4. Что произойдёт при коротком замыкании на выходе?
Блок питания оснащён встроенной защитой от короткого замыкания и перегрузки. При КЗ выходное напряжение автоматически отключается. После устранения короткого замыкания блок питания автоматически восстанавливает выходное напряжение. Светодиод гаснет при срабатывании защиты и загорается вновь после восстановления.5. Какое сечение проводов рекомендуется для входных и выходных цепей?
Рекомендуемые сечения (медный провод):- Вход 120…230 В AC: 0.5…2.5 мм².
- Выход 24 В DC: 0.5…2.5 мм².
