Siemens 6AV6640-0CA11-0AX0 TP177 micro панель

Цена по запросу

Siemens 6AV6640-0CA11-0AX0 SIMATIC TP177 micro. 5,7″ STN, 320×240, сенсорный, RS-485, 24 В DC, IP65, WinCC flexible 2004 Micro.

Категория: Бренд:

Описание

Siemens 6AV6640-0CA11-0AX0 — сенсорная панель оператора SIMATIC TP177 micro из серии Micro Panel. Устройство предназначено для визуализации и управления технологическими процессами в системах автоматизации на базе контроллеров SIMATIC S7-200. Применяется на станках, конвейерах, упаковочном оборудовании и других установках, где требуется компактный интерфейс оператора с сенсорным управлением.

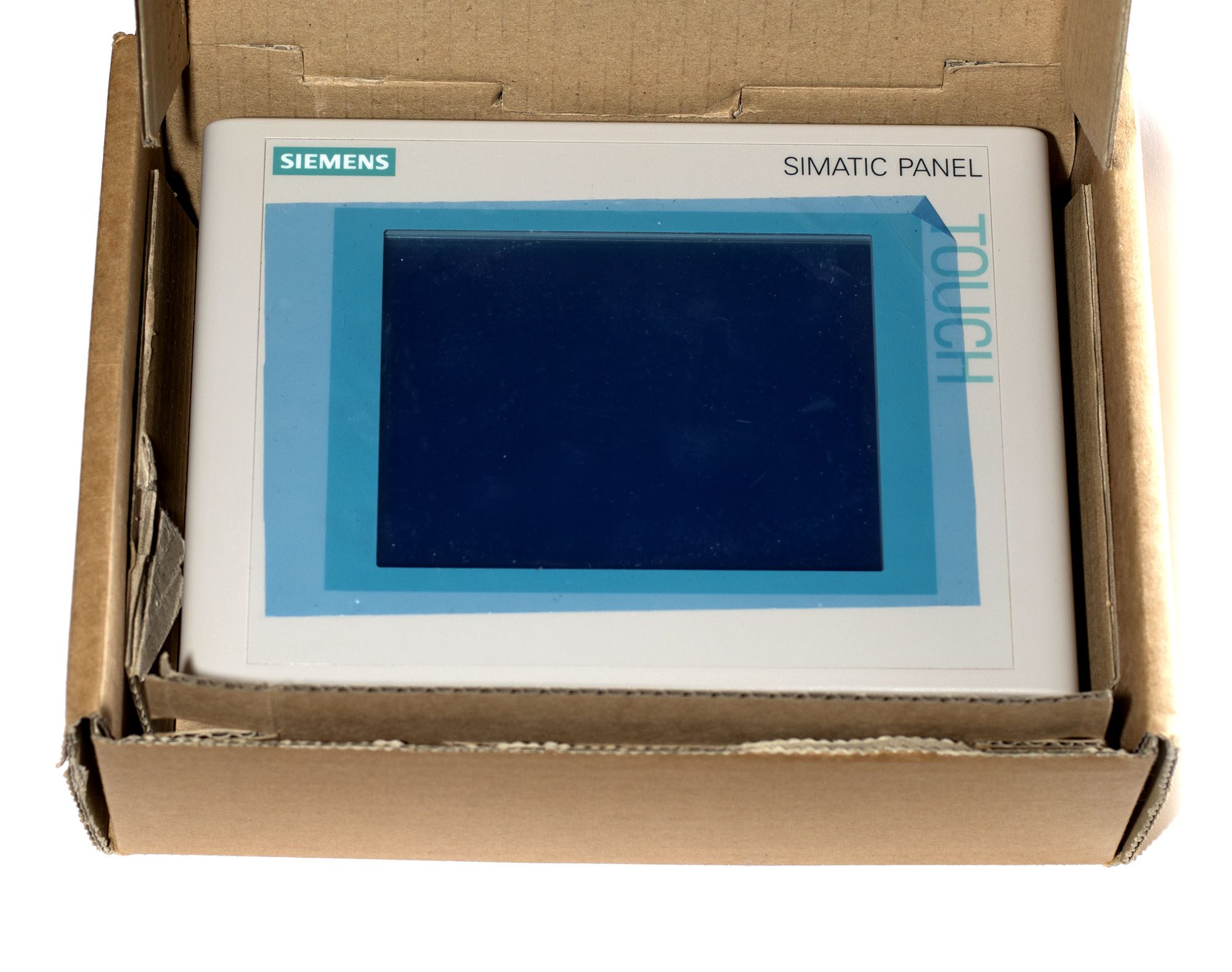

Панель выполнена в компактном корпусе для панельного монтажа. Передняя панель имеет степень защиты IP65 (NEMA 4x), задняя — IP20. Дисплей — монохромный STN голубого свечения с 4 градациями голубого цвета и аналоговой резистивной клавиатурой.

Основные технические характеристики:

Параметр Значение
Производитель Siemens AG
Серия / Семейство SIMATIC HMI / TP177 micro
Артикул (Part Number) 6AV6640-0CA11-0AX0
EAN 4025515071709
Тип устройства Сенсорная панель оператора (Touch Panel)
Дисплей 5,7″ STN, синий режим
Разрешение 320 × 240 пикселей
Градации цвета 4 оттенка синего
Тип сенсора Резистивный сенсорный экран
Процессор ARM
Память пользователя 256 КБ Flash
Операционная система LINUX
Интерфейс 1 × RS-485, до 187,5 кбит/с
Напряжение питания 24 В DC (−20 % / +20 %)
Потребляемая мощность 6 Вт
Программное обеспечение WinCC flexible 2004 Micro HSP или выше
Количество языков проекта до 32
Количество онлайн-языков до 5
Система сообщений 32 класса тревог, 500 сообщений
Степень защиты (передняя панель) IP65, NEMA 4x
Степень защиты (задняя панель) IP20
Габаритные размеры (Ш × В × Г) 212 × 156 × 45 мм
Масса ≈ 0,8 кг
Рабочая температура 0…+50 °C
Температура хранения −20…+60 °C
Страна происхождения Германия



Эксплуатационные параметры и условия монтажа:

Панель рассчитана на эксплуатацию в диапазоне температур от 0 до +50 °C. Степень защиты передней панели IP65 допускает установку в условиях повышенной запылённости и воздействия водяных струй. Монтаж выполняется панельным способом в пульт управления или шкаф автоматизации.

Схема подключения:

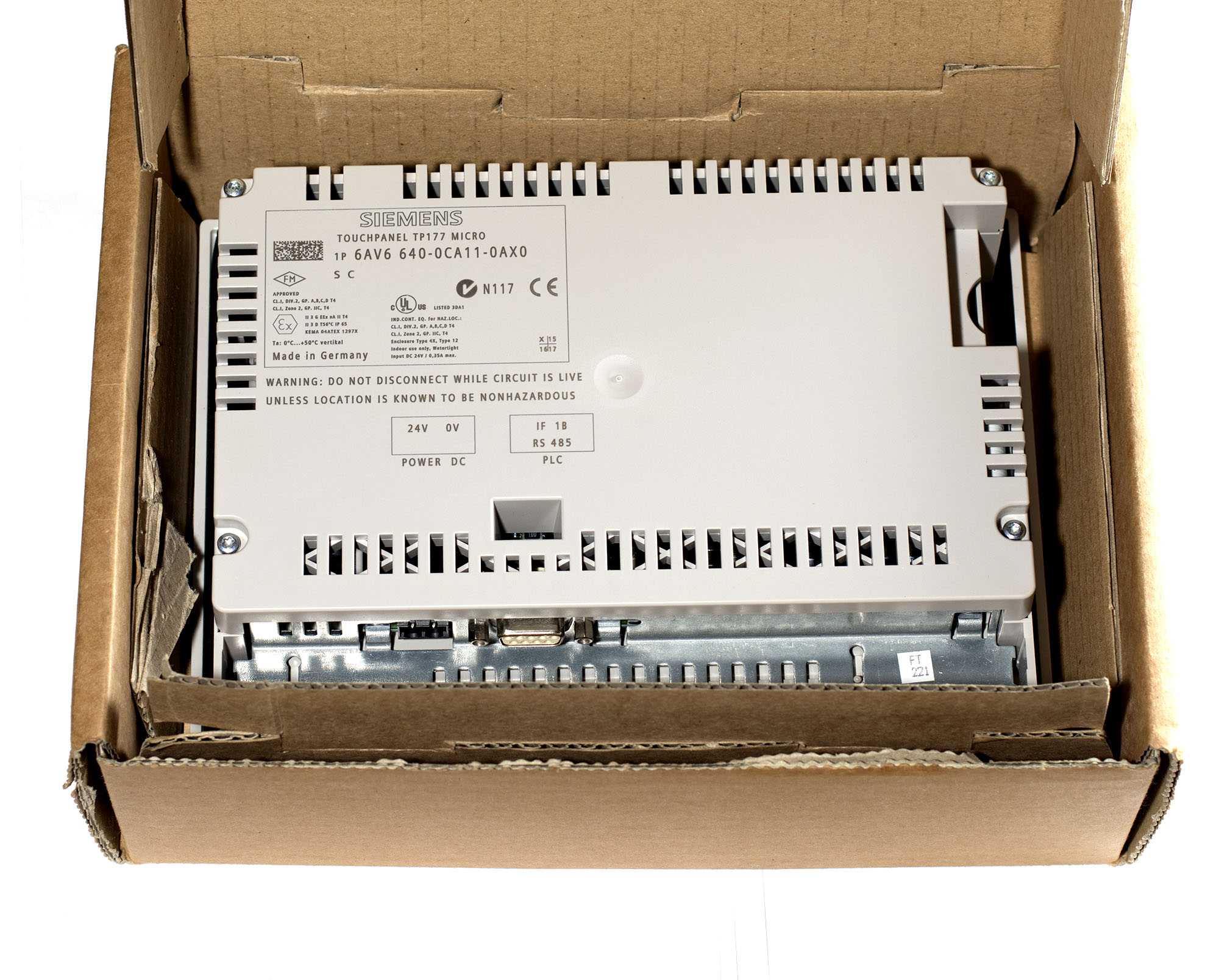

Подключение к контроллеру S7-200 осуществляется через интерфейс RS-485. Питание подаётся напряжением 24 В DC.

Интерфейс Назначение
RS-485 Связь с ПЛК SIMATIC S7-200
Питание 24 В DC Подключение источника питания



Программное обеспечение и конфигурация:

Панель конфигурируется в среде WinCC flexible 2004 Micro HSP или выше. Поддерживается проектирование на 32 языках, включая кириллицу и азиатские языки.

Типовые применения:

  • Станки и механизмы — управление и мониторинг параметров обработки.
  • Конвейерные системы — контроль работы линий, отображение состояния.
  • Упаковочное оборудование — управление технологическими процессами.
  • Системы автоматизации на базе S7-200 — визуализация и ввод параметров.

Информация для заказа:

Параметр Значение
Артикул 6AV6640-0CA11-0AX0
Производитель Siemens AG

Детали

Состояние

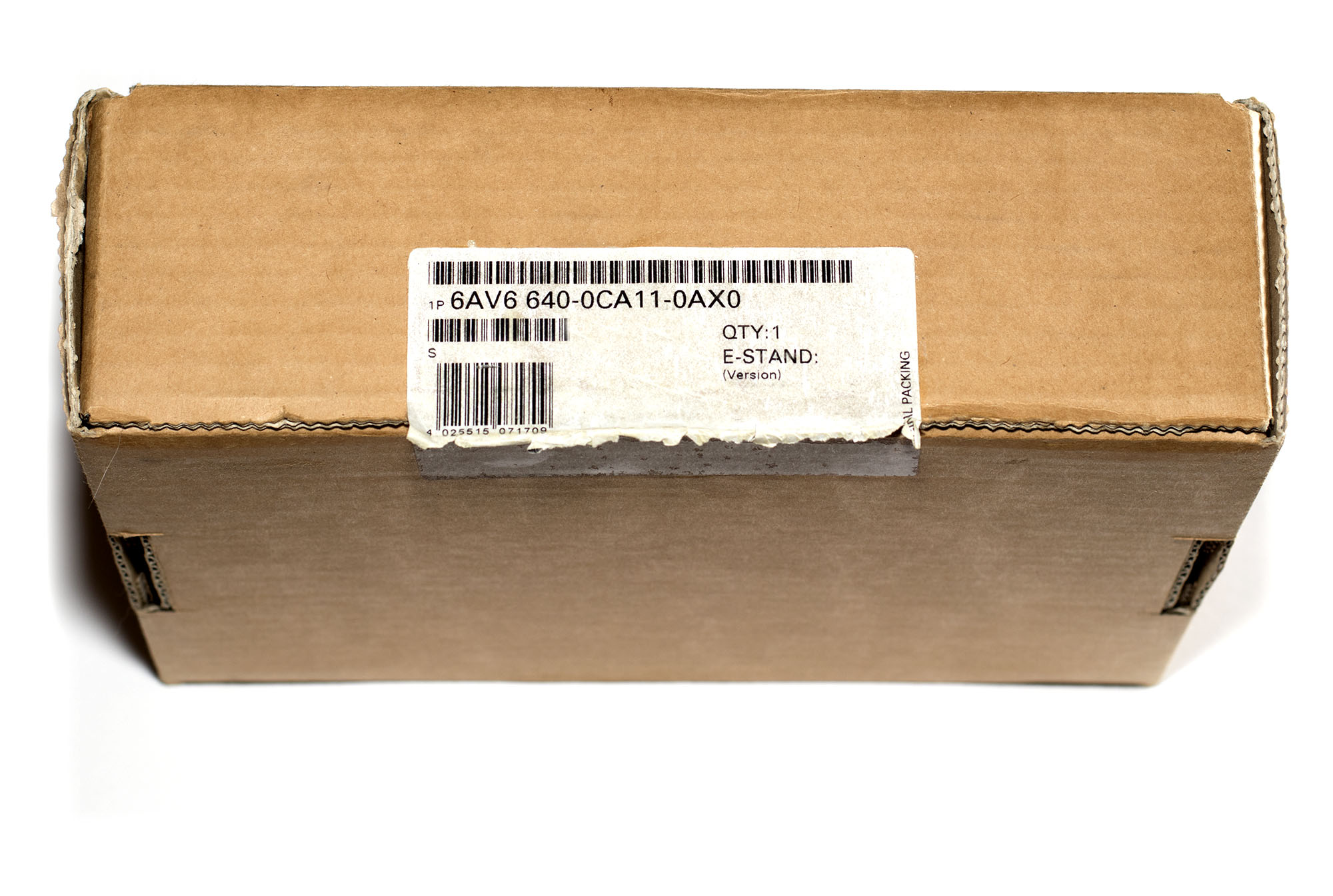

Новый, упаковка вскрыта
