Saia Burgess PCD7.D457VTCF touch panel web ethernet

Описание

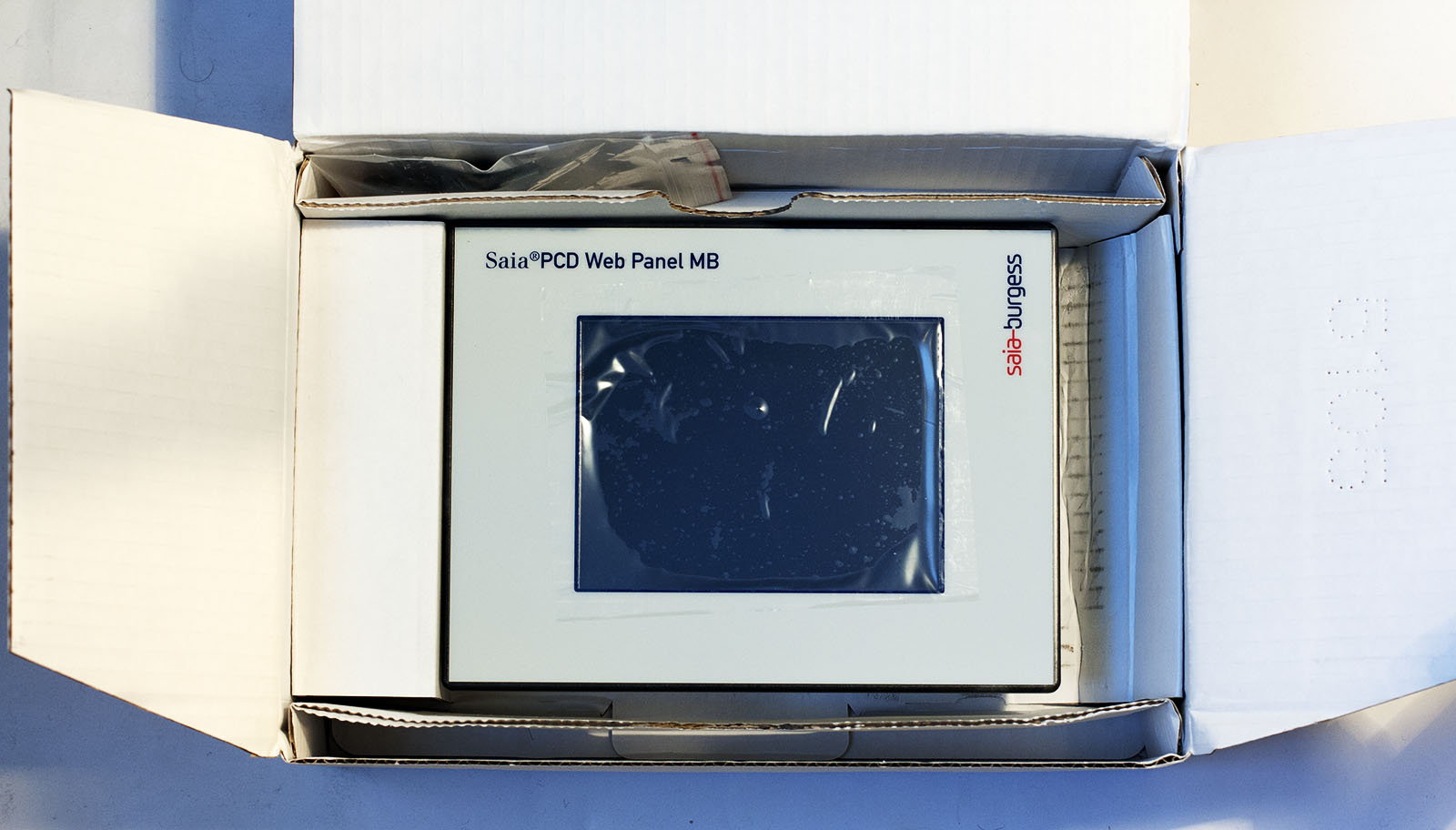

Saia Burgess PCD7.D457VTCF — это встраиваемая веб-панель (Web-Panel) из семейства Saia PCD®, предназначенная для визуализации и управления технологическими процессами в системах промышленной автоматизации и автоматизации зданий. Устройство относится к серии MB (Micro-Browser) и имеет в своем составе встроенный микробраузер, что позволяет отображать веб-страницы, сгенерированные контроллером Saia PCD, без необходимости использования внешнего компьютера.

Модель оснащена 5.7-дюймовым TFT-дисплеем с разрешением 640 x 480 пикселей (VGA) и поддержкой 65 536 цветов. Изображение формируется на яркой светодиодной матрице с подсветкой (LED backlight). Управление осуществляется с помощью высокоточного аналогового резистивного сенсорного экрана.

Панель имеет встроенный веб-сервер и файловую систему объемом 4 МБ, поддерживает подключение к сети по протоколу Ethernet TCP/IP и оснащена FTP-сервером для обмена файлами. Устройство предназначено для установки в стандартный монтажный вырез (flush mounting). Корпус имеет степень защиты IP65 (спереди) и IP20 (сзади), что обеспечивает надежную работу в условиях промышленной среды.

Важное примечание: Продукт PCD7.D457VTCF является снятым с производства (outphased / obsolete) и не поддерживается производителем. Представленное описание предназначено для целей поддержки, модернизации и ремонта уже существующих систем, а также для приобретения оборудования на вторичном рынке.

Ключевые особенности и преимущества

• Встроенный микробраузер (Micro-Browser): панель имеет в своем составе встроенный веб-браузер, который позволяет отображать HTML-страницы, созданные с помощью инструментов Saia PG5®, непосредственно на устройстве. Это обеспечивает высокую гибкость при создании пользовательского интерфейса без необходимости в дорогостоящих средах разработки HMI.

• Яркий 5.7-дюймовый TFT-дисплей: TFT-экран диагональю 5.7 дюйма с разрешением VGA (640 x 480) и 65 536 цветами обеспечивает четкое и детализированное отображение мнемосхем, графиков и технологических параметров. Светодиодная подсветка (LED) гарантирует длительный срок службы (до 50 000 часов) и низкое энергопотребление по сравнению с устаревшими CCFL-лампами.

• Встроенный FTP-сервер и файловая система: наличие встроенного FTP-сервера и 4 МБ встроенной флэш-памяти позволяет удобно загружать и хранить веб-страницы, изображения и файлы конфигурации непосредственно на панели, что упрощает обслуживание и обновление содержимого.

• Сенсорное управление и высокая производительность: резистивный сенсорный экран обеспечивает надежное управление даже в перчатках. Процессор с частотой 240 МГц гарантирует быструю загрузку страниц и плавную работу интерфейса.

• Интеграция в сети Ethernet: встроенный порт Ethernet 10/100 Мбит/с позволяет легко интегрировать панель в существующие промышленные сети, обеспечивая связь с контроллерами Saia PCD по протоколу S-Bus over Ethernet или через стандартные веб-технологии.

• Простота монтажа и обслуживания: панель предназначена для установки в стандартный вырез (flush mounting). Модульная конструкция и наличие сменных передних накладок (включая зеркальные) позволяют адаптировать внешний вид устройства под требования заказчика.

Технические характеристики

Особенности прошивки и эксплуатации

Панели серии PCD7.D4xxV, включая модель D457VTCF, используют специализированное программное обеспечение (прошивку) на базе COSinus. При эксплуатации данных устройств следует учитывать следующие особенности:

• Версии прошивки: устройства, поставляемые с прошивкой версий FW0.10 или FW0.20, могут иметь ограничения (например, невозможность обновления стандартным способом или доступ к файловой системе). Для полной функциональности рекомендуется обновление до версии FW V1.00.00 или более поздней.

• Процедура обновления (Safe Mode): в некоторых случаях для обновления прошивки требуется специальная процедура («безопасный режим») с использованием физической кнопки на задней крышке панели.

• Откат версий: откат (downgrade) с версии 1.20.xx до версии ≤ 1.18.xx может привести к блокировке панели, поэтому такие действия следует избегать.

• Поддержка макросов: кнопки «Set Date/Time» в макросе «Online Trend» и «Save to file» в макросе «Alarming2» не поддерживаются на MB-панелях.

Применение

Веб-панель Saia Burgess PCD7.D457VTCF находит широкое применение в различных отраслях промышленности и в системах автоматизации зданий:

• Системы отопления, вентиляции и кондиционирования (HVAC): локальное управление и мониторинг приточных установок, тепловых пунктов, насосных станций и фанкойлов.

• Автоматизация зданий (BMS): создание локальных интерфейсов оператора для управления освещением, жалюзи, системами доступа и учета энергии.

• Промышленная автоматизация: визуализация параметров работы станков, конвейерных систем, упаковочных линий и другого технологического оборудования.

• Чистые помещения и фармацевтика: использование в качестве компактного интерфейса оператора с возможностью удаленного мониторинга через веб-браузер.
