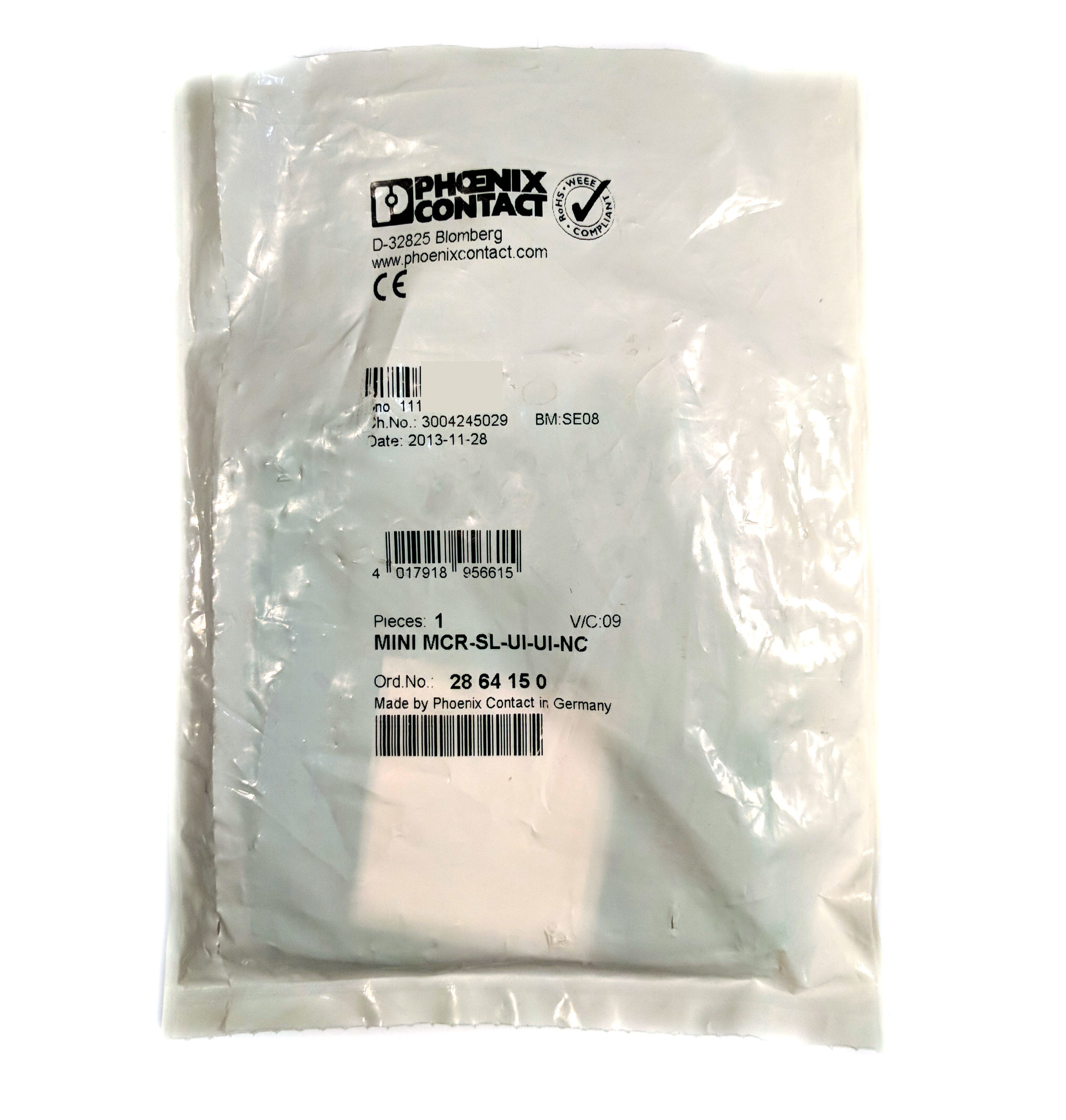

Phoenix Contact 2864150 MCR-SL-UI-UI-NC усилитель

1. Какие типы входных и выходных сигналов можно настроить с помощью DIP-переключателей?

Модуль поддерживает настройку как токовых, так и сигналов напряжения. На вход можно подавать 0…20 мА, 4…20 мА, 0…10 В или 2…10 В. На выходе доступны те же диапазоны. Всего можно сконфигурировать до 36 различных комбинаций вход/выход. Переключатели расположены сбоку корпуса. Для изменения настроек питание нужно отключить.

2. В чём смысл трёхсторонней гальванической развязки и какое у неё напряжение изоляции?

Трёхсторонняя развязка означает, что гальванически изолированы друг от друга все три цепи: вход, выход и питание. Это стандартное решение для защиты измерительных цепей от помех и разности потенциалов. Испытательное напряжение изоляции — 1500 В.

3. Чем отличаются версии с суффиксом -NC от версий без него?

Версии с маркировкой «NC» поставляются с заводской стандартной конфигурацией: все DIP-переключатели установлены в положение «off». Это не влияет на функциональность — вы всё равно можете настроить модуль под свои сигналы.

4. Какое питание требуется и можно ли запитать модуль без подключения проводов к клеммам?

Номинальное напряжение питания — 24 В DC, допустимый диапазон — от 19,2 до 30 В. Помимо подключения через винтовые клеммы, питание можно подать через шинный соединитель TBUS (артикул 2869728). Это удобно при групповом монтаже нескольких модулей на DIN-рейке.

5. Какая нагрузка допустима на выходе и как температура влияет на точность?

Максимальная нагрузка на выходе по току — до 10000 Ом. Температурный дрейф составляет 0,01 %/К, что обеспечивает стабильность показаний при изменении температуры окружающей среды.

6. Где применяется этот модуль и какие у него сертификаты?

Типовое применение — гальваническая развязка аналоговых сигналов между полевыми датчиками и контроллером, а также преобразование ток/напряжение. Модуль имеет сертификаты UL, cUL, DNV GL и ATEX, что допускает его установку в системах с повышенными требованиями к безопасности.

7. Может ли модуль усиливать слабый сигнал или выполнять фильтрацию?

Да, помимо гальванической развязки, модуль выполняет преобразование, усиление и фильтрацию стандартных аналоговых сигналов. Это позволяет использовать его для нормализации сигналов от датчиков.

8. Как проверить, правильно ли настроен модуль, если сигнал на выходе не соответствует ожидаемому?

Убедитесь, что все DIP-переключатели установлены в правильные положения согласно таблице настроек. Проверьте, что питание подано (зелёный светодиод должен гореть) и что нагрузка на выходе не превышает допустимую. Если проблема сохраняется — проверьте полярность подключения входного сигнала.

9. Можно ли использовать этот модуль для преобразования сигнала 0…10 В в 4…20 мА?

Да, это одна из штатных комбинаций. Настройка выполняется DIP-переключателями. Входной диапазон 0…10 В, выходной — 4…20 мА.

10. Можно ли использовать модуль с выходом 2…10 В (т.е. со смещённым нулём)?

Да, диапазон 2…10 В поддерживается как для входа, так и для выхода.
