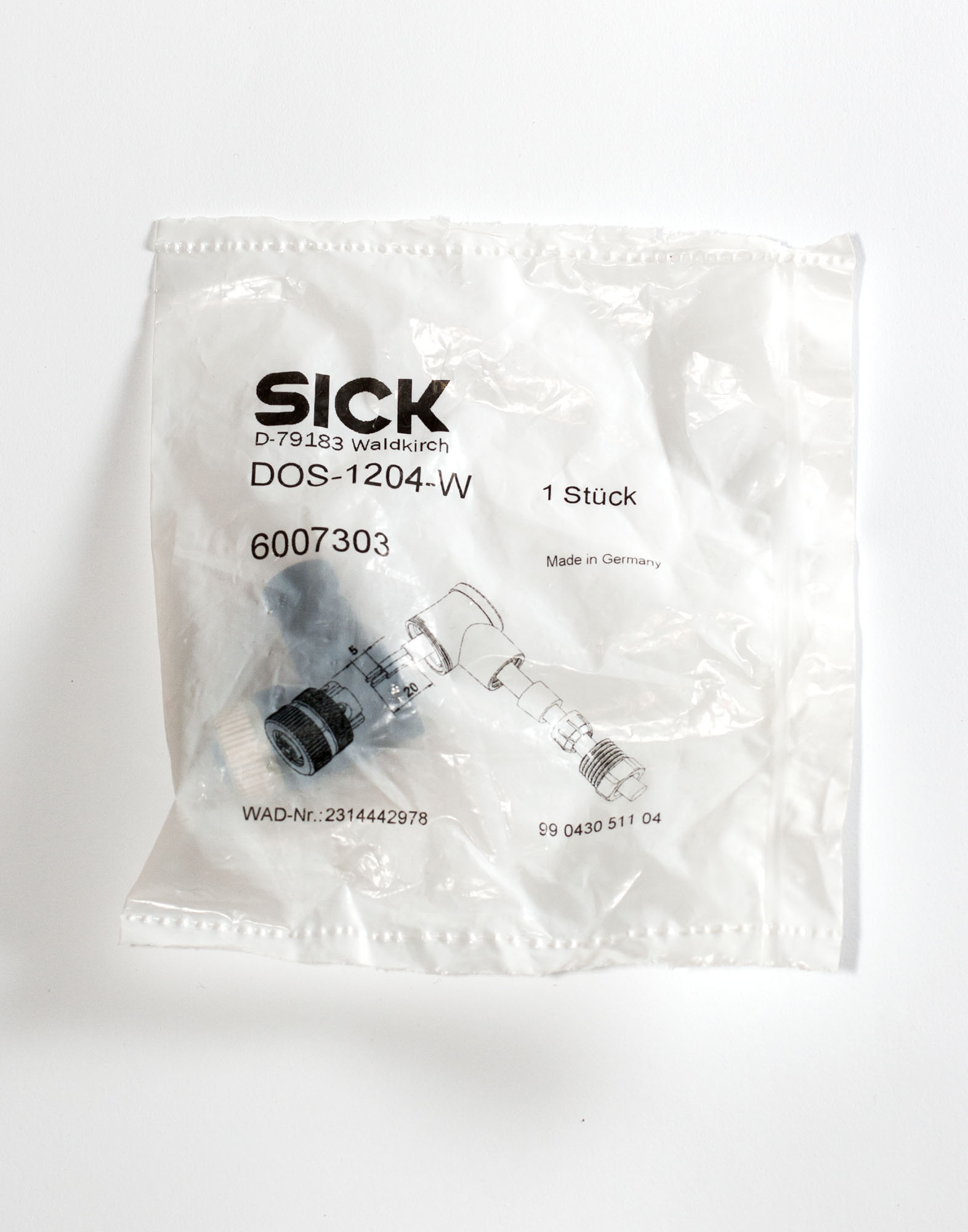

Sick DOS-1204-W разъём M12, 4-конт., угловой, IP67

Чем угловой разъём отличается от прямого и когда его выбирать?

Угловая версия разгружает кабель от резкого изгиба сразу у корпуса — это критично, когда датчик стоит в стеснённом месте: рядом с направляющей, кожухом привода или другим оборудованием, и прямой выход кабеля просто некуда развернуть. Прямой разъём логичнее там, где кабель уходит в открытое пространство без препятствий. Угловая геометрия также немного снижает нагрузку на изоляцию жил при вибрации, поэтому на подвижных узлах станков её часто предпочитают даже при наличии свободного места.

Подойдёт ли этот разъём, если кабель тоньше или толще заявленного диапазона?

Штатный диапазон обжима — от 4 до 6 мм по наружному диаметру кабеля. Если кабель тоньше, места фиксации в накидной гайке не хватит, и со временем соединение начнёт проворачиваться или потеряет герметичность — в этом случае лучше подобрать вариант разъёма под меньший диаметр или использовать компенсирующую втулку, если её допускает конкретное исполнение. Кабель толще верхней границы физически не пройдёт через уплотнитель без риска повредить его при затяжке.

Можно ли поставить более толстые жилы, чем 0,75 мм²?

Клеммная колодка рассчитана на сечение до 0,75 мм² включительно. Более толстую жилу физически не удастся полноценно зажать в клемме — контакт получится ненадёжным, с риском нагрева под нагрузкой. Если проект требует большего сечения (например, для линий питания с повышенным током), нужно смотреть другую серию разъёмов SICK с клеммами большего типоразмера, а не пытаться развальцевать жилу под этот корпус.

Нужен ли специальный инструмент для монтажа или хватит обычной отвёртки?

Для винтовых клемм достаточно небольшой шлицевой или крестовой отвёртки подходящего размера — под сам разъём специализированный инструмент не требуется. Единственное, на что стоит обратить внимание — момент затяжки накидной гайки 0,6 Нм: перетянуть её от руки несложно, а перетяжка со временем продавливает уплотнитель и снижает степень защиты. Для контроля момента на серийном монтаже удобно использовать динамометрическую отвёртку.

Совместим ли DOS-1204-W с датчиками и кабелями сторонних производителей?

Да, разъём выполнен по стандарту M12 с A-кодировкой, который является отраслевым и не привязан к конкретному бренду. Он подойдёт к любому оборудованию с ответной частью M12 той же кодировки и числа контактов — будь то датчики Balluff, Pepperl+Fuchs, Turck или другие. Важно только совпадение кодировки: A-кодировка предназначена для универсальных сигналов и питания постоянного тока, и её не стоит путать с B-, C- или D-кодировкой, которые физически имеют другой ключ и не состыкуются механически.

Как убедиться, что после самостоятельной сборки сохранена степень защиты IP67?

Заявленный класс защиты гарантируется производителем только при заводской сборке по регламенту, а при полевом монтаже итоговая герметичность зависит от аккуратности работы: ровной обрезки кабеля, отсутствия перекоса уплотнительного кольца и соблюдения момента затяжки. Простая проверка на месте — визуально убедиться, что накидная гайка дошла до упора без перекоса, а после монтажа выдержать соединение под водой или облить его струёй под давлением, имитируя условия IP67, прежде чем вводить линию в постоянную эксплуатацию.

Можно ли использовать разъём во взрывоопасных зонах?

Указанные сертификаты (декларации ЕС и Великобритании, China RoHS, cULus) не включают маркировку ATEX или IECEx, поэтому в текущем исполнении разъём не предназначен для зон с взрывоопасной атмосферой. Для таких участков нужно подбирать специализированную Ex-серию соединителей с соответствующей сертификацией.

Что делать, если после монтажа нет контакта или сигнал нестабилен?

В большинстве случаев причина — не сам разъём, а качество обжима: жила не до конца зачищена, залезла изоляция под контакт или винт клеммы недотянут. Стоит разобрать корпус, проверить каждую жилу под лупой на предмет обрыва отдельных проволочек и протестировать целостность мультиметром до повторной сборки. Если контакт пропадает при изгибе кабеля уже после проверки жил, вероятная причина — недостаточная затяжка накидной гайки, из-за чего кабель проворачивается и постепенно расшатывает клемму.

Сколько служит такой разъём и требует ли он обслуживания?

Рабочий диапазон температур головки от −40 до +85 °C и цельная конструкция без подвижных изнашиваемых частей позволяют разъёму работать без обслуживания много лет — регулярной замены компонентов конструкция не предполагает. Периодической проверки требует только внешнее состояние: у соединений на подвижных узлах или в зонах с постоянной вибрацией стоит раз в год-два визуально контролировать затяжку накидной гайки и целостность уплотнителя, особенно после механических воздействий или ремонтных работ поблизости.
