Электропривод заслонки СВОК Спутник FS230-3S 3Нм
1 900 ₽

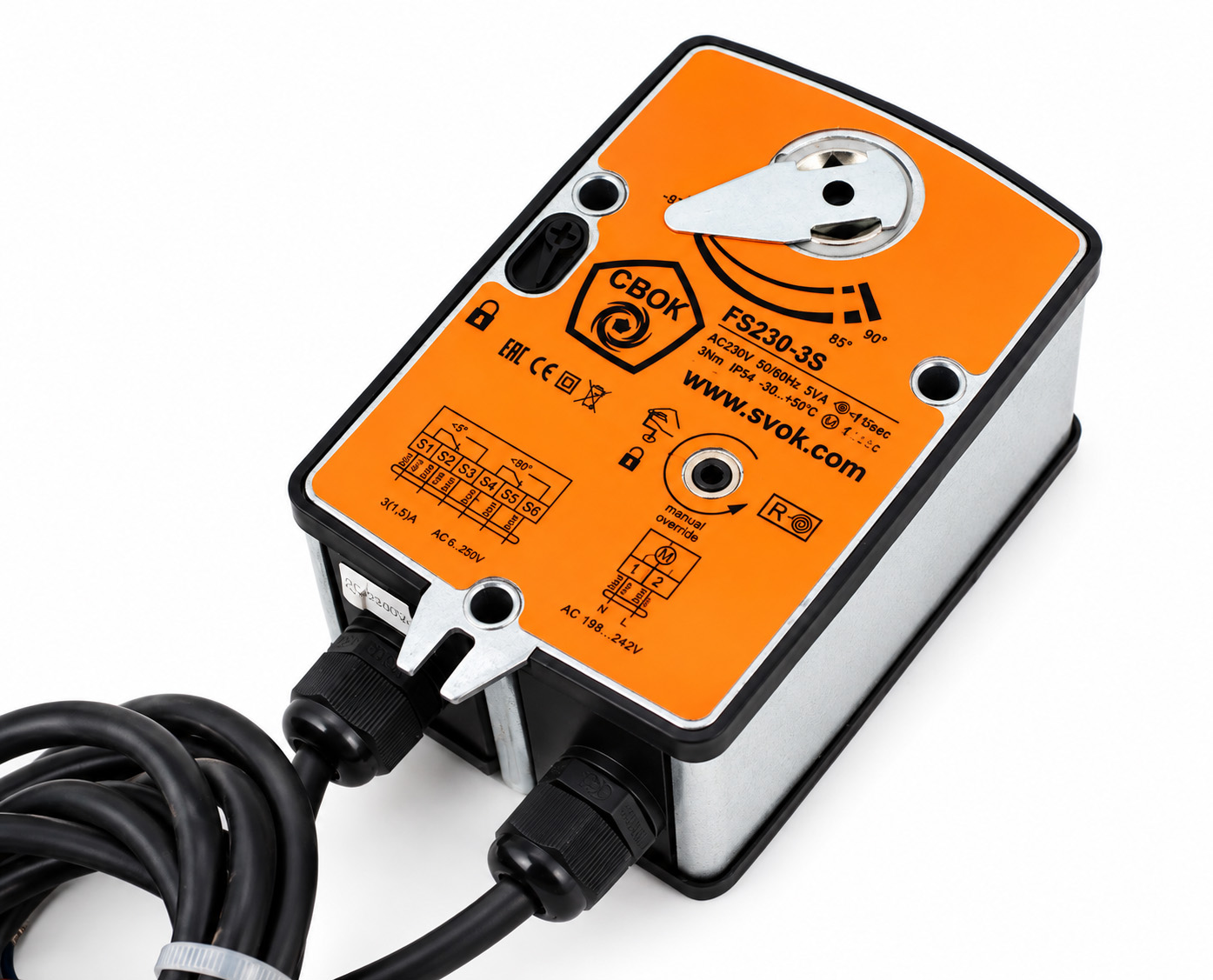

СВОК Спутник FS230-3S 3 Нм электропривод заслонки противопожарного клапана применяемый для двухпозиционного управления заслонкой
Описание
Электропривод СВОК Спутник FS230-3S надежное и сертифицированное устройство, предназначенное для автоматизации систем противопожарной вентиляции. Данная модель с крутящим моментом 3Нм разработана для управления нормально-открытыми (НО) и нормально-закрытыми (НЗ) огнезадерживающими клапанами в системах приточной и вытяжной противодымной вентиляции. Благодаря встроенной возвратной пружине и прочному металлическому корпусу, привод обеспечивает безаварийную работу и соответствует строгим стандартам пожарной безопасности.
Ключевые преимущества Sputnik FS230-3S:
- Противопожарная безопасность: обеспечивает автоматическое блокирование распространения дыма и огня по вентиляционным каналам.
- Надежный пружинный возврат: при отключении электроэнергии или подаче сигнала тревоги пружина мгновенно закрывает заслонку .
- Защита от пыли и влаги (IP54): металлический корпус надежно защищает механизм в условиях промышленной эксплуатации .
- Контроль положения: встроенные концевые выключатели позволяют дистанционно отслеживать статус клапана (открыт/закрыт) на пульте диспетчера .
Назначение и область применения:
Электроприводы серии Спутник FS230-3S с пружинным возвратом являются неотъемлемым элементом систем автоматической пожарной безопасности. Они устанавливаются на вал огнезадерживающего клапана (ОЗК) и решают критически важную задачу: в обычном режиме удерживают заслонку открытой для обеспечения воздухообмена, а в случае пожара надежно перекрывают вентиляционный канал, предотвращая распространение дыма .
Основные места применения:
- Административные и офисные здания.
- Торгово-развлекательные центры.
- Промышленные цеха и складские комплексы.
- Системы приточно-вытяжной вентиляции жилых домов.
Технические характеристики:
| Характеристика | Значение |
|---|---|
| Крутящий момент | 3 Нм (достаточно для заслонок площадью до 0.5-0.6 м²) |
| Напряжение питания | AC 220-240 В, 50/60 Гц |
| Тип управления | Двухпозиционное (Открыто/Закрыто) |
| Время поворота (двигатель) | 32 секунды |
| Время возврата (пружина) | < 10 секунд (аварийное закрытие) |
| Размер вала | до 12х12 мм (квадрат) |
| Степень защиты | IP 54 (пыле- и влагозащищенный) |
| Корпус | Металлический |
Как это работает: принцип действия
В отличие от стандартных приводов, модель FS230-3S работает по принципу «нормально открытого» или «нормально закрытого» клапана, что критически важно для пожарной безопасности.
- Режим ожидания (Вентиляция): на привод постоянно подается напряжение 230В. Электродвигатель удерживает заслонку клапана в открытом положении, одновременно взводя мощную возвратную пружину . Система вентиляции функционирует в штатном режиме.
- Аварийный режим (Пожар): при поступлении сигнала от системы автоматики или просто при пропадании напряжения в сети питание отключается. Пружина мгновенно разжимается и переводит заслонку в закрытое положение, блокируя путь огню и дыму .
- Восстановление: после снятия тревожного сигнала и подачи питания двигатель снова открывает клапан и взводит пружину для следующего цикла.
Схема подключения и монтаж:
Благодаря стандартному посадочному месту под квадратный вал 12х12 мм, монтаж привода не вызывает сложностей. Для подключения к сети используются стандартные провода питающей линии.
В устройстве предусмотрены вспомогательные концевые выключатели (SPDT). Они подключаются к контроллеру отдельными проводами и позволяют автоматике здания точно знать, в каком положении находится заслонка в данный момент — открыта или закрыта .
Аналоги и совместимость
Рынок вентиляционного оборудования предлагает ряд взаимозаменяемых решений. Если вам необходимо подобрать аналог для бесшовной интеграции в существующий проект или замену оборудования другого бренда, Sputnik FS230-3S станет отличной альтернативой следующим моделям:
- Dastech FR-03N220S
- Belimo BFL230
- Nanotek BLF 230 B 3
- Hoocon SA3FU230-DS
- Vilmann TAFA2-05S
- Gruner 340-230-03-S2
Почему стоит купить Спутник FS230-3S у нас?
Покупая у нас, вы получаете:
- Оригинальное оборудование с гарантией.
- Квалифицированную помощь в подборе.
- Доставку по Москве и во все регионы России.
Детали
| Состояние | Новый, без упаковки |
|---|
FAQs
Основные вопросы о Спутник FS230-3S
Как часто нужно проводить техническое обслуживание привода и что оно включает?
Регламентное обслуживание проводится не реже одного раза в 6 месяцев при эксплуатации в чистых сухих помещениях и раз в 3 месяца – в запылённых или влажных цехах. Процедура включает:- внешний осмотр корпуса на предмет механических повреждений и коррозии;
- проверку надёжности крепления привода на валу заслонки;
- ручное опробование клапана (при отключённом питании) – ход должен быть плавным без заеданий;
- продувку внутреннего объёма сжатым воздухом (через отверстия в корпусе);
- проверку момента затяжки клемм;
- функциональный тест: подать и снять питание, убедиться в полном открытии и закрытии заслонки за нормативное время;
- контроль срабатывания концевых выключателей.
Можно ли установить привод на улице под навесом?
Степень защиты IP54 допускает эксплуатацию на открытом воздухе при условии защиты от прямого попадания осадков и обледенения. Однако следует помнить, что при отрицательных температурах возможно увеличение вязкости смазки и замедление срабатывания пружины (хотя время возврата всё равно останется менее 10 секунд при температурах выше –20 °C). Для круглогодичной уличной установки рекомендуется монтаж в герметичный утеплённый кожух или использование обогреваемого шкафа.Как проверить концевые выключатели без демонтажа привода?
Встроенные микропереключатели имеют сухие контакты (SPDT). Для проверки:- Отключите питание привода.
- С помощью мультиметра в режиме прозвонки измерьте сопротивление между общим контактом и нормально замкнутым (НЗ) выходом. При закрытом клапане цепь должна быть замкнута.
- Подайте питание, дождитесь полного открытия (ориентировочно 32 с) и снова измерьте: теперь должен быть замкнут нормально разомкнутый (НО) контакт. Быстрая проверка под напряжением: подключите к контактам сигнальную лампу на 24 В DC (или в соответствии с коммутируемой нагрузкой), подайте и снимите питание – лампа должна менять состояние.
Что делать, если после срабатывания пожарной сигнализации привод не закрыл заслонку?
Первым делом проверьте наличие напряжения 220 В на клеммах питания: возможно, аварийное отключение произошло из‑за обесточивания всей линии. Если напряжение есть, но двигатель не запускается (заслонка остаётся открытой), то вероятен зажим вала мусором или обрыв пускового конденсатора. В этом случае:- Немедленно перекройте вентиляционный канал вручную, если это возможно.
- При отключённом питании проверьте лёгкость вращения вала заслонки вручную (переводом в ручной режим, если предусмотрен). Если туго – устраните механическую причину.
- Если заслонка движется легко, а мотор не стартует, замените привод.
Как подключить привод к контроллеру с дискретным входом 24 В DC?
Концевые выключатели имеют «сухой» контакт, не подавайте на них внешнее напряжение 24 В напрямую! Используйте промежуточное реле: на один контакт подаётся 24 В от блока питания контроллера, а общий контакт подключается ко входу автоматики. При коммутации цепей 24 В следите, чтобы ток через контакт не превышал 2 А (активная нагрузка). Для увеличения срока службы контактов подключите параллельно входу диод (1N4007) катодом к «+» для защиты от выбросов напряжения.Можно ли использовать этот привод для управления заслонкой площадью больше 0,6 м²?
Крутящий момент 3 Нм рассчитан на заслонки площадью до 0,5–0,6 м² при нормальных условиях без обмерзания. Если ваша заслонка имеет большую площадь, но облегчённую конструкцию (например, алюминиевую с низким трением), допускается кратковременное превышение, однако это ведёт к ускоренному износу двигателя и пружины. Гарантированно безопасное решение – установить привод с запасом по моменту или использовать модель FS230‑4S (4 Нм).Как продлить срок службы пружинного механизма?
Пружина является основным исполнительным элементом, её ресурс – около 10 000 циклов «открыт‑закрыт». Чтобы продлить срок службы:- Избегайте частых тестовых срабатываний без необходимости (системы с ежедневной самодиагностикой сокращают ресурс).
- Следите за чистотой вентиляционного канала: грязь и жирный налёт могут попадать внутрь привода и вызывать коррозию пружины.
- Если привод долго не эксплуатировался (более 1 года), проведите регламентные испытания.
