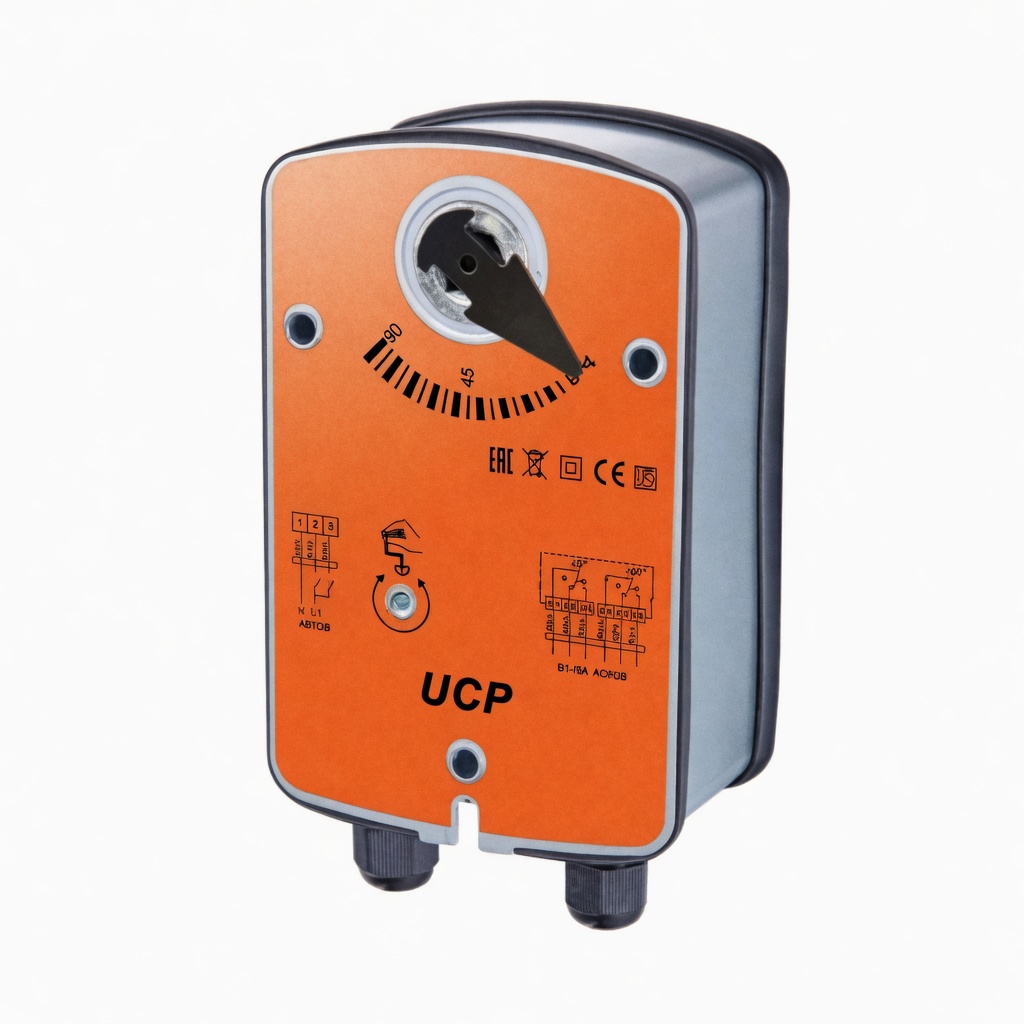

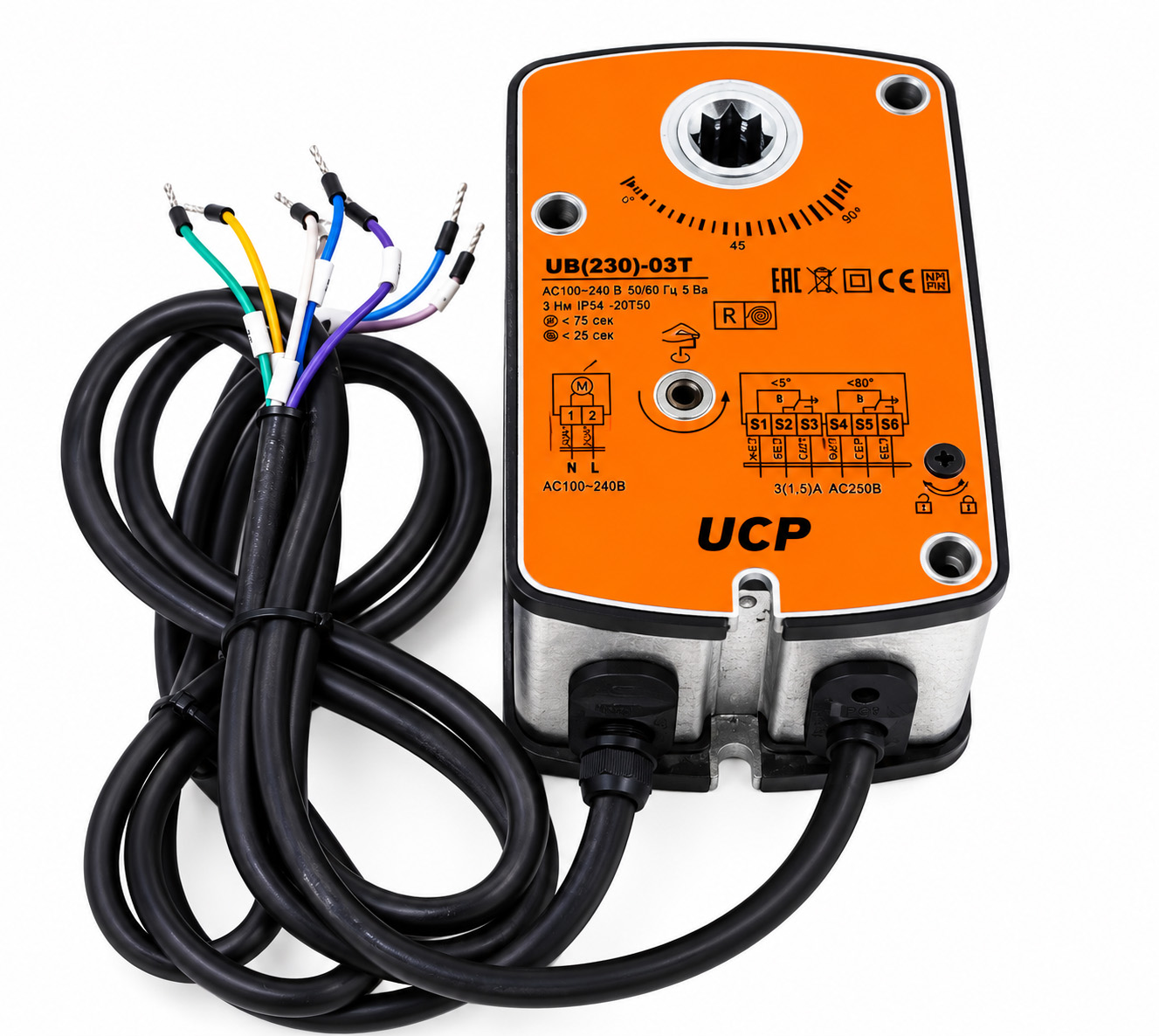

UCP UB(230)-03T привод противопожарного клапана 3 Нм
1 900 ₽
Электропривод UCP UB(230)-03T, крутящий момент 3 Нм, 230 В AC, возвратная пружина, для воздушных и противопожарных клапанов, IP54.
Описание
UCP UB(230)-03T электромеханический привод поворотного типа с возвратной пружиной, предназначенный для управления воздушными и противопожарными клапанами в системах вентиляции и кондиционирования. Устройство обеспечивает автоматическое открытие заслонки при подаче питания и возврат в исходное (безопасное) положение при его отключении.
Привод используется в системах общеобменной вентиляции, дымоудаления и противопожарной автоматики, где требуется гарантированное возвратное действие без внешнего источника энергии. Конструкция рассчитана на работу с заслонками небольшой и средней площади при номинальном крутящем моменте 3 Нм.
Механизм построен на комбинации электродвигателя и возвратной пружины. При подаче напряжения двигатель поворачивает вал и одновременно взводит пружину. При отключении питания пружина возвращает заслонку в исходное положение, обеспечивая безопасный сценарий работы системы.
Корпус привода выполнен в промышленном исполнении с защитой от внешних воздействий, допускается установка в вентиляционных камерах и внутри оборудования систем HVAC. Монтаж осуществляется непосредственно на вал воздушной заслонки.
Основные технические характеристики:
| Параметр | Значение |
|---|---|
| Производитель | UCP |
| Модель | UB(230)-03T |
| Тип устройства | Электропривод заслонки |
| Крутящий момент | 3 Нм |
| Напряжение питания | 230 В AC |
| Частота | 50/60 Гц |
| Тип управления | 2-позиционное (ON/OFF) |
| Угол поворота | до 90° |
| Время срабатывания | 25–35 с |
| Возвратная функция | Пружинный возврат |
| Площадь заслонки | до 0.6 м² |
| Степень защиты | IP54 |
| Рабочая температура | -20…+50 °C |
| Материал корпуса | Металл / пластик (в зависимости от исполнения) |
| Монтаж | На вал заслонки |
| Срок службы | до 60 000 циклов |
Эксплуатационные параметры и условия монтажа:
Привод предназначен для установки на воздушные заслонки стандартных вентиляционных систем. Монтаж выполняется непосредственно на вал с последующей фиксацией корпуса.
Устройство допускает эксплуатацию в условиях повышенной влажности при отсутствии конденсации. Степень защиты IP54 позволяет использовать привод в технических помещениях вентиляционных установок.
При установке важно обеспечить правильную соосность вала и привода, а также исключить механические перегрузки на выходной вал.
Схема подключения:
Подключение осуществляется через силовой кабель питания.
Питание:
L — фаза 230 В AC
N — нейтраль
PE — защитное заземление
Управление:
2-позиционный режим (открыто / закрыто)
Принцип работы:
при подаче питания заслонка приводится в рабочее положение, при отключении питания — возвращается пружиной в исходное положение.
Типовые применения:
Системы общеобменной вентиляции.
Противопожарные воздушные клапаны.
Системы дымоудаления.
HVAC установки зданий.
Автоматизация вентиляционных каналов.
Воздушные заслонки приточно-вытяжных систем.
Информация для заказа и совместимые компоненты:
Артикул: UB(230)-03T.
Воздушные и противопожарные клапаны стандартного типоразмера.
Системы управления HVAC.
Контроллеры вентиляции и релейные модули.
Системы автоматики зданий (BMS).
Детали
| Состояние | Новый, без упаковки |
|---|---|
| Напряжение питания | 220-240 В |
FAQs
FAQ по приводу воздушной заслонки UCP UB(230)-03T
Для каких заслонок подходит привод UCP UB(230)-03T?
Привод рассчитан на управление воздушными и противопожарными заслонками с относительно небольшим моментом сопротивления. Перед установкой необходимо убедиться, что требуемый крутящий момент заслонки не превышает возможности привода с учётом запаса на загрязнение, старение уплотнений и возможное обмерзание механизма.Что происходит при отключении электропитания?
После снятия питания с двигателя срабатывает встроенная возвратная пружина, которая автоматически переводит заслонку в заранее заданное безопасное положение. Благодаря этому система сохраняет работоспособность даже при аварийном отключении электроэнергии.Можно ли использовать привод для противопожарных клапанов?
Да, если характеристики конкретного клапана соответствуют параметрам привода и требованиям проекта. На практике такие приводы часто применяются в системах противопожарной вентиляции и дымоудаления, где необходимо гарантированное перемещение заслонки при пропадании напряжения.Требуется ли отдельный источник питания для возврата заслонки?
Нет. Возврат выполняется за счёт энергии, накопленной во встроенной пружине во время рабочего цикла. Дополнительное питание для возврата не требуется.Можно ли установить привод в любом положении?
Обычно привод допускает монтаж в различных пространственных положениях, однако рекомендуется избегать установки, при которой кабельный ввод направлен вверх. Такое расположение может способствовать попаданию влаги внутрь корпуса при эксплуатации во влажных помещениях.Как проверить работоспособность возвратной пружины?
Самый простой способ — подать питание на привод и дождаться полного открытия или закрытия заслонки. После этого необходимо отключить питание и убедиться, что заслонка самостоятельно возвращается в исходное положение без рывков, заклиниваний и посторонних шумов.Можно ли использовать один привод для нескольких заслонок одновременно?
Подобное решение обычно не рекомендуется. Даже если суммарный момент нагрузки кажется допустимым, различия в механике заслонок могут привести к неравномерной работе системы. Для каждой заслонки желательно использовать отдельный привод.Что делать, если заслонка не возвращается после отключения питания?
Наиболее вероятные причины:- механическое заклинивание заслонки;
- повреждение возвратной пружины;
- превышение допустимого момента нагрузки;
- деформация вала;
- неправильный монтаж привода;
- попадание посторонних предметов в механизм заслонки.
Подходит ли привод для непрерывного регулирования положения заслонки?
Нет. Данная модель относится к двухпозиционным приводам и предназначена для работы по принципу «открыто/закрыто». Для плавного регулирования расхода воздуха обычно применяются приводы с аналоговым управлением 0–10 В или 4–20 мА.Можно ли подключить привод напрямую к термостату или реле?
Да. Благодаря двухпозиционному управлению устройство часто подключается через обычные релейные контакты, контроллеры вентиляции, термостаты или системы диспетчеризации зданий. Главное условие — соответствие коммутационных характеристик управляющего оборудования напряжению питания привода.Как определить правильное направление вращения?
Перед окончательной фиксацией рекомендуется выполнить пробный запуск. При подаче питания необходимо убедиться, что заслонка перемещается в требуемое рабочее положение. Если направление не соответствует проекту, следует изменить положение установки привода на валу.Можно ли использовать привод в системах дымоудаления?
Да, если это предусмотрено проектом и соответствует требованиям нормативной документации объекта. В системах дымоудаления особенно важно регулярно проверять исправность механизма возврата и отсутствие заеданий заслонки.Как часто необходимо проводить техническое обслуживание?
Специального обслуживания привод обычно не требует, однако рекомендуется периодически проверять:- надёжность крепления на валу;
- отсутствие люфтов;
- корректность возврата заслонки;
- состояние кабельных соединений;
- отсутствие коррозии и загрязнений.
Можно ли использовать привод вне помещений?
Стандартное исполнение ориентировано на установку внутри вентиляционных камер, технических помещений и оборудования HVAC. При наружном монтаже необходимо обеспечить дополнительную защиту от атмосферных осадков, прямого солнечного излучения и образования конденсата.Что влияет на срок службы привода?
Основными факторами являются:- количество циклов открытия и закрытия;
- температура окружающей среды;
- качество монтажа;
- состояние механизма заслонки;
- отсутствие перегрузок по моменту;
- стабильность питающего напряжения.
