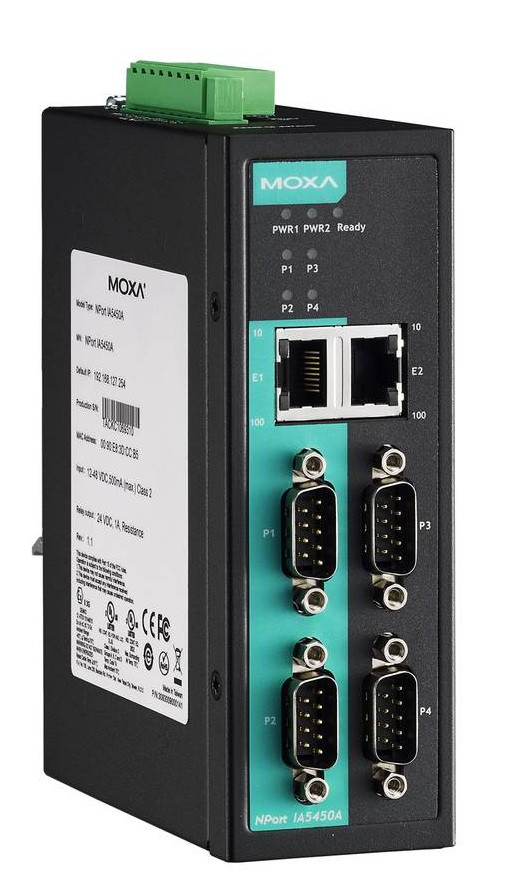

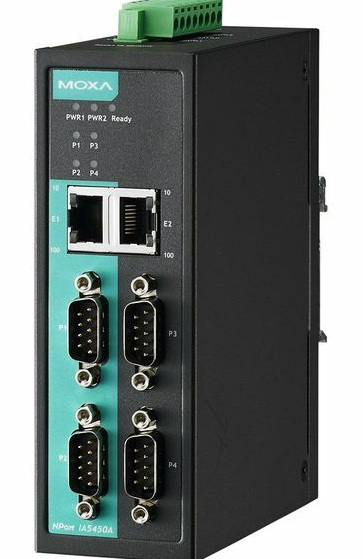

MOXA NPORT IA5450AI-T RS-232/422/485 в Ethernet

Описание

MOXA NPort IA5450AI-T — это высоконадежный промышленный сервер последовательных устройств (device server) из серии NPort IA5000A, предназначенный для подключения оборудования с последовательными интерфейсами к сетям Ethernet в жестких условиях промышленной автоматизации. Модель оснащена четырьмя независимыми портами RS-232/422/485 и двумя портами Ethernet 10/100BaseT(X) с функцией автоматического определения полярности MDI/MDIX.

Ключевой особенностью версии IA5450AI-T является наличие гальванической изоляции 2кВ по последовательным линиям, что обеспечивает надежную защиту подключенного оборудования от паразитных токов, перепадов напряжения и электромагнитных помех. Модель также отличается расширенным диапазоном рабочих температур от -40 до +75 °C, что делает ее идеальным выбором для эксплуатации в неотапливаемых помещениях, на открытом воздухе и в экстремальных климатических условиях.

Устройство позволяет объединить в единую сеть самые разные промышленные устройства с последовательными интерфейсами: программируемые логические контроллеры (PLC), частотные приводы, датчики, счетчики электроэнергии, считыватели штрих-кодов и панели оператора. Благодаря технологии Real COM/TTY, существующее программное обеспечение, работающее с COM-портами, может продолжать функционировать по сети без каких-либо изменений.

Ключевые особенности и преимущества

• Гальваническая изоляция 2кВ для надежной защиты: оптическая изоляция последовательных линий напряжением 2000В эффективно защищает оборудование от перепадов потенциалов, заземляющих петель и импульсных помех, что критически важно в системах с протяженными линиями связи и на объектах с неидеальным заземлением.

• Расширенный температурный диапазон (-40…75 °C): сервер разработан для работы в экстремальных условиях и сохраняет полную функциональность при температурах от минус 40 до плюс 75 градусов Цельсия, что подтверждено испытаниями и сертификатами.

• Резервированное питание и релейная сигнализация: устройство поддерживает подключение двух независимых источников питания постоянного тока (12-48В) через съемную клеммную колодку, что обеспечивает бесперебойную работу при отказе одного из источников. Встроенный релейный выход позволяет сигнализировать о пропадании питания или других критических событиях.

• Интеллектуальное управление последовательными данными: поддержка технологии ADDC® (Automatic Data Direction Control) автоматически управляет направлением передачи данных для интерфейсов RS-485, избавляя от необходимости программного управления в приложениях.

• Универсальность последовательных интерфейсов: каждый из четырех портов может быть индивидуально настроен на работу в режиме RS-232, RS-422, 2-проводной или 4-проводной RS-485, что позволяет подключать разнотипное оборудование без замены модулей.

• Широкий выбор режимов работы: NPort IA5450AI-T поддерживает множество режимов для различных задач: Virtual COM (с драйверами для Windows и Linux), TCP Server/Client, UDP, Pair Connection, Reverse Telnet и Ethernet Modem. Это обеспечивает максимальную гибкость при интеграции в существующие системы.

• Простота настройки и управления: устройство можно конфигурировать через удобную Windows-утилиту NPort Administration Suite, Web-интерфейс, Telnet или последовательную консоль. Поддержка протоколов SNMP и автоматического оповещения по email упрощает мониторинг и обслуживание.

• Промышленная защита и надежность: металлический корпус со степенью защиты IP30 обеспечивает механическую прочность и защиту от пыли. Устройство имеет защиту от импульсных помех 15 кВ по последовательным портам и сертификаты для применения во взрывоопасных зонах: ATEX Zone 2, Class I Division 2, а также сертификат UL508.

Технические характеристики

Ниже приведены детальные технические параметры сервера последовательных устройств MOXA NPort IA5450AI-T.

Режимы работы:

NPort IA5450AI-T поддерживает несколько режимов работы, что позволяет адаптировать его под конкретную задачу:

• Режим Virtual COM: позволяет удаленному ПК воспринимать последовательные порты устройства как локальные COM-порты Windows или Linux. Существующее ПО для последовательной связи работает без изменений.

• Режим TCP Server/Client: устройство может ожидать входящее соединение от приложения (сервер) или само инициировать соединение с заданным хостом (клиент).

• Режим UDP: обеспечивает передачу данных без установления соединения, что удобно для multicast-рассылки и приложений, чувствительных к задержкам.

• Режим Pair Connection: создает прозрачный туннель между двумя последовательными устройствами через Ethernet, соединяя их так, как если бы они были напрямую связаны кабелем.

• Режим Ethernet Modem: эмулирует работу модема AT-командами, что удобно для замены устаревших модемных соединений.

Применение:

Благодаря высокой надежности, гальванической изоляции и широкому температурному диапазону, NPort IA5450AI-T широко используется в различных отраслях промышленности и инфраструктурных проектах:

• Автоматизация производственных процессов: подключение программируемых логических контроллеров (PLC), частотных приводов, панелей оператора и датчиков к сети управления.

• Энергетика и учет ресурсов: сбор данных с интеллектуальных счетчиков электроэнергии, расходомеров и теплосчетчиков, объединенных в сети RS-485.

• Нефтегазовая и химическая промышленность: применение во взрывоопасных зонах (благодаря сертификатам ATEX и Class I Div. 2) для мониторинга параметров оборудования и управления задвижками.

• Системы управления зданиями и инфраструктурой: интеграция систем вентиляции и кондиционирования (HVAC), насосных станций, лифтового оборудования в единую диспетчерскую систему.

• Транспорт и логистика: подключение считывателей штрих-кодов, RFID-считывателей и весового оборудования на сортировочных линиях и складских комплексах.

Почему стоит выбрать MOXA NPort IA5450AI-T?

Промышленный сервер последовательных устройств MOXA NPort IA5450AI-T — это профессиональное решение для ответственных применений, где требуются максимальная надежность и защита оборудования. Его ключевые преимущества:

1. Защита вложений в оборудование: гальваническая изоляция 2кВ и защита от импульсных помех 15кВ гарантируют, что подключенные датчики и контроллеры не выйдут из строя из-за перепадов напряжения или заземляющих петель.

2. Работоспособность в экстремальных условиях: расширенный температурный диапазон и сертификаты для взрывоопасных зон позволяют использовать устройство там, где обычное сетевое оборудование неприменимо.

3. Гибкость интеграции: четыре независимых порта с поддержкой всех популярных последовательных интерфейсов и широкий выбор режимов работы позволяют подключить практически любое устаревшее или современное оборудование.

4. Снижение времени простоя: резервированное питание, релейная сигнализация и поддержка SNMP позволяют оперативно обнаруживать и устранять неполадки, минимизируя остановки производства.

5. Простота внедрения: наличие драйверов для всех популярных ОС (Windows, Linux, Unix) и интуитивно понятные инструменты настройки сокращают время пусконаладки.

Важное примечание по модификациям: в линейке NPort IA5000A существуют следующие варианты исполнения:

• NPort IA5450A: базовая модель, рабочий диапазон 0…60 °C.

• NPort IA5450A-T: модель с расширенным температурным диапазоном -40…75 °C.

• NPort IA5450AI: модель с гальванической изоляцией 2 кВ и рабочим диапазоном 0…60 °C.

• NPort IA5450AI-T: модель с гальванической изоляцией 2 кВ и расширенным температурным диапазоном -40…75 °C (описываемая модель).

Также существуют версии с усиленной защитой и сертификатом IECEx (например, NPort IA5450AI-T-IEX) для применения в еще более жестких условиях.
