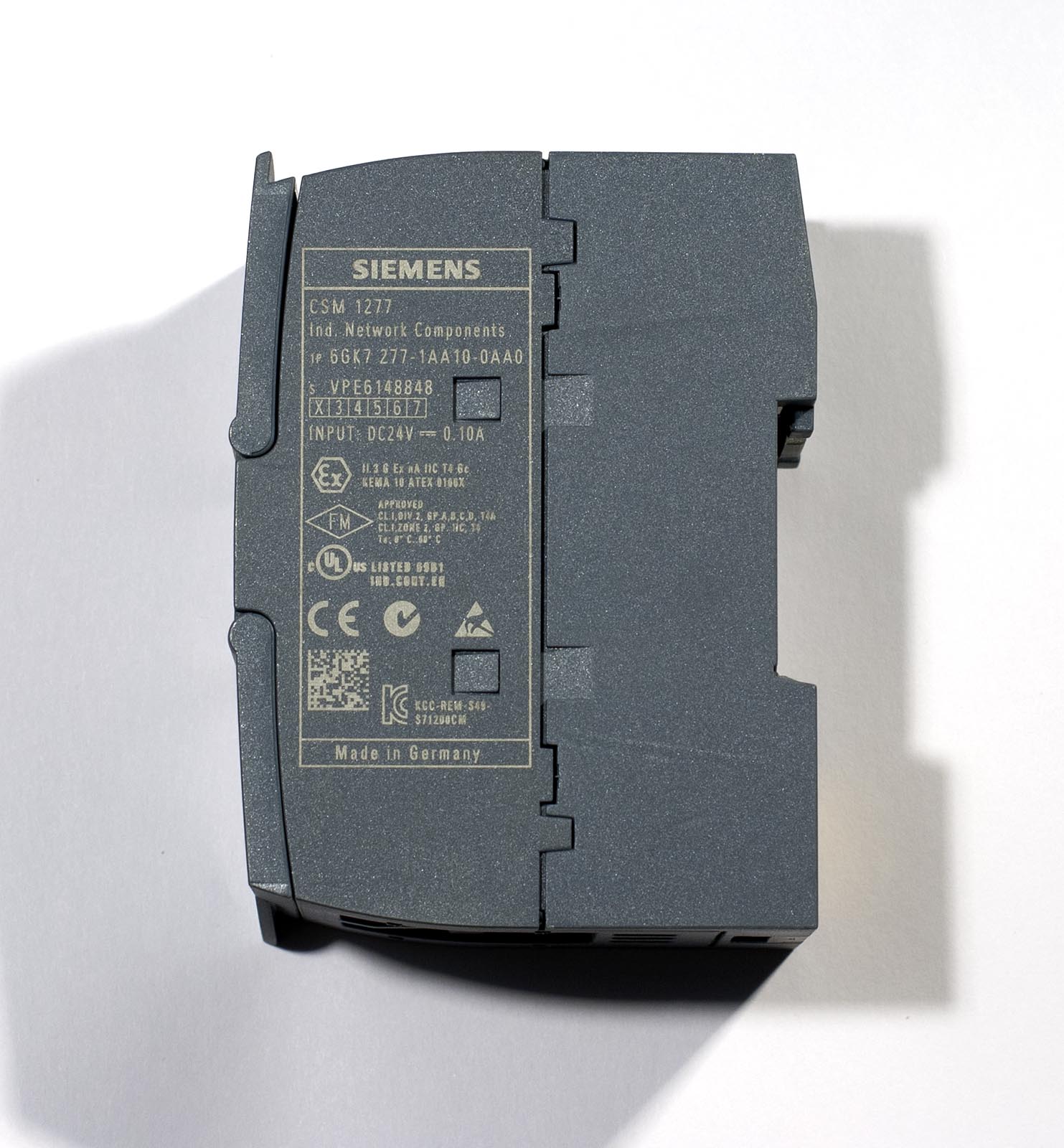

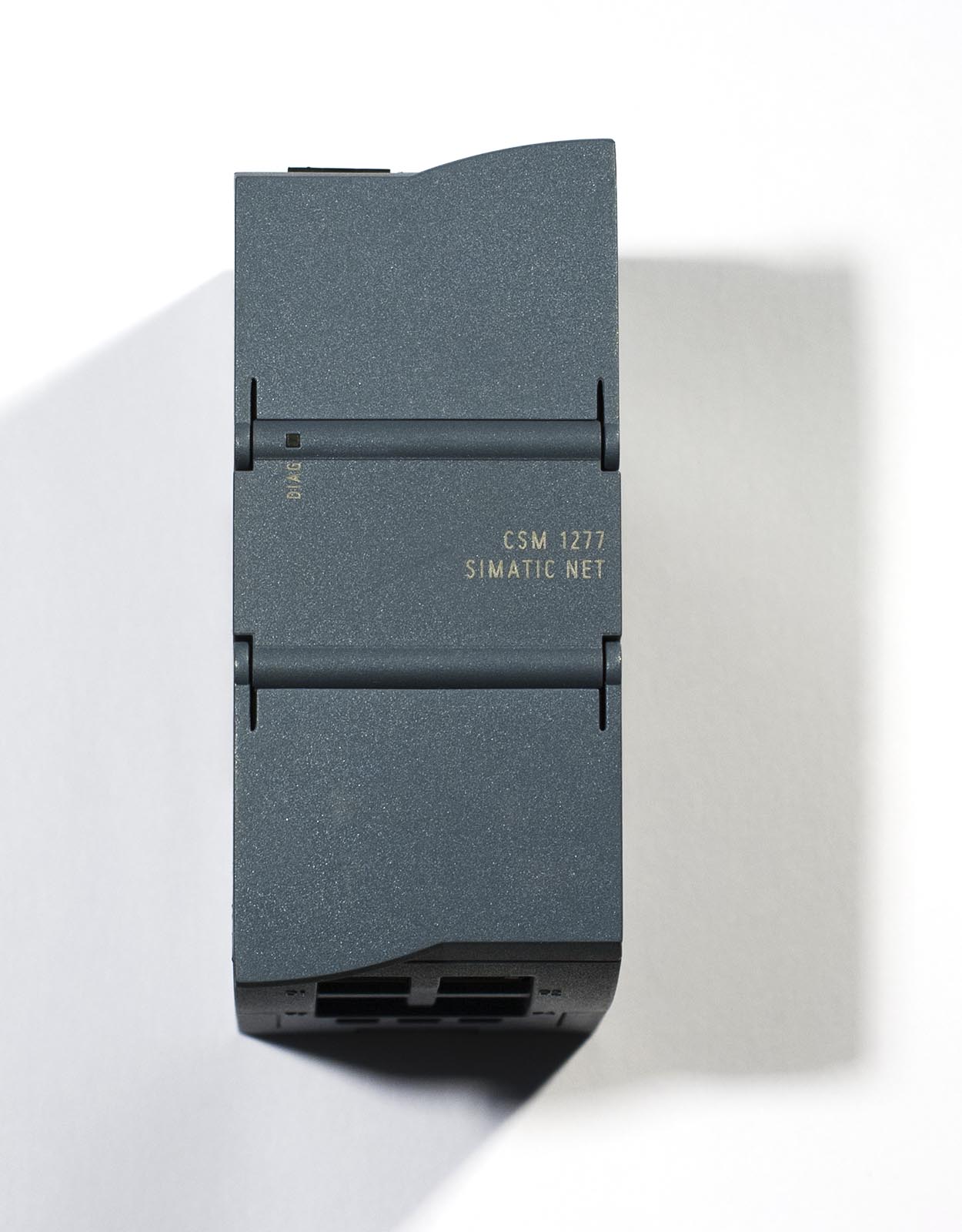

Siemens 6GK7277-1AA10-0AA0, CSM 1277 4 порта RJ45

Можно ли с помощью CSM 1277 расширить сеть, если все порты заняты?

Да, дополнительные порты можно получить подключением другого CSM 1277 к свободному порту первого. Последовательное включение («каскадирование») допускается, но следует помнить, что это неуправляемые коммутаторы, и при повреждении кабеля между ними сеть может распасться на изолированные сегменты. Максимальная длина кабеля между двумя модулями — 100 м (витая пара).

Поддерживает ли CSM 1277 кольцевое резервирование (MRP)?

Нет, модуль является неуправляемым и не поддерживает протоколы резервирования (MRP, RSTP и т. п.). При создании кольца на базе CSM 1277 произойдёт широковещательный шторм, который мгновенно остановит обмен данными в сети. Для кольца необходимы управляемые коммутаторы (например, SCALANCE XB‑208).

Можно ли подключить к CSM 1277 устройства с разъёмом FastConnect (IE FC‑RJ45)?

Да, разъёмы IE FC RJ45 полностью совместимы с гнёздами RJ45 модуля. При использовании экранированных кабелей (например, IE FC TP) обжимайте их согласно стандартной схеме FC, и связь будет установлена.

Как интерпретировать свечение светодиодов портов?

Каждый порт имеет два индикатора: «Link/Activity» (зелёный или жёлтый в зависимости от скорости) и, в некоторых ревизиях, дополнительный. Типичное поведение:

• Зелёный горит постоянно: соединение установлено на 100 Мбит/с, трафика нет.
• Зелёный мигает: идёт обмен данными на 100 Мбит/с.
• Жёлтый (или зелёный для 10 Мбит/с) горит/мигает: соединение установлено на 10 Мбит/с.
• Индикатор погашен: нет физической связи (обрыв кабеля, несовместимость, отключено питание партнёра).

Что будет, если подать питание 24 В от того же источника, что и CPU S7‑1200, но поменять полярность?

Модуль оснащён защитным диодом, но не имеет встроенного предохранителя с автовосстановлением. Кратковременная переполюсовка обычно не выводит его из строя, однако длительная работа при обратной полярности может повредить внутренние цепи. Вход защищён плавким предохранителем 0,5 А (не заменяемым пользователем), поэтому при ошибке монтажа возможен выход модуля из строя.

Можно ли использовать CSM 1277 для зеркалирования трафика (port mirroring) в целях диагностики?

Нет, CSM 1277 — неуправляемый коммутатор и не имеет функций зеркалирования портов. Для диагностики сети на этом уровне потребуется управляемый коммутатор с поддержкой Port Mirroring.

Какой максимальный объём трафика может коммутироваться без потерь пакетов?

Коммутатор построен на базе бюджетного чипа, обеспечивающего неблокируемую коммутацию на скорости 10/100 Мбит/с. При суммарном трафике до максимальной пропускной способности (400 Мбит/с суммарно со всех портов) потери пакетов отсутствуют. Таблица MAC‑адресов ограничена, но для небольших сетей (менее 100 узлов) этого достаточно.

Как обновить встроенное программное обеспечение CSM 1277?

Никак. Модуль не имеет микропрограммного управления и прошивки, требующей обновления. Работает исключительно на аппаратном уровне.

Совместим ли модуль с PROFINET RT и IRT?

• PROFINET RT: Да, CSM 1277 можно использовать как обычный коммутатор в сетях PROFINET RT с циклами обновления 2 мс и более. Он не вносит задержек, критичных для большинства задач.
• PROFINET IRT: Нет, для изохронного режима IRT требуются управляемые коммутаторы, поддерживающие синхронизацию времени.

Можно ли использовать CSM 1277 для подключения пультового ноутбука к магистрали сети без отключения других узлов?

Да, именно для этого он часто применяется. Подключите магистральный кабель (от CPU или другого коммутатора) к одному порту, а ноутбук — к другому. Остальные порты останутся свободными для HMI или соседних контроллеров. Благодаря функции авто‑MDI‑X тип кабеля (прямой или кроссовый) значения не имеет.

Какой кабель следует использовать для наружной прокладки?

При прокладке вне шкафа применяйте экранированную витую пару категории 5e или выше в оболочке, устойчивой к ультрафиолету (например, Industrial Ethernet FC TP Outdoor). Экран кабеля заземляйте только со стороны шкафа, чтобы избежать контуров заземления.

Можно ли питать CSM 1277 от батареи 12 В?

Нет, минимальное рабочее напряжение составляет 19,2 В постоянного тока. При 12 В модуль не запустится. Требуется источник 24 В (например, SITOP compact).

Есть ли в модуле защита от микросекундных импульсных помех по цепям питания?

Входная цепь содержит минимальный фильтр, но для защиты от мощных помех (грозовые разряды, коммутация индуктивной нагрузки) рекомендуется устанавливать внешний супрессор или искрогасящие цепочки на управляемых реле, питающихся от того же источника.
