Siemens SCALANCE X005 6GK5005-0BA00-1AA3 коммутатор
Siemens SCALANCE X005 6GK5005-0BA00-1AA3 коммутатор — изображение 2
Главная » Siemens » Siemens SCALANCE X005 6GK5005-0BA00-1AA3 коммутатор

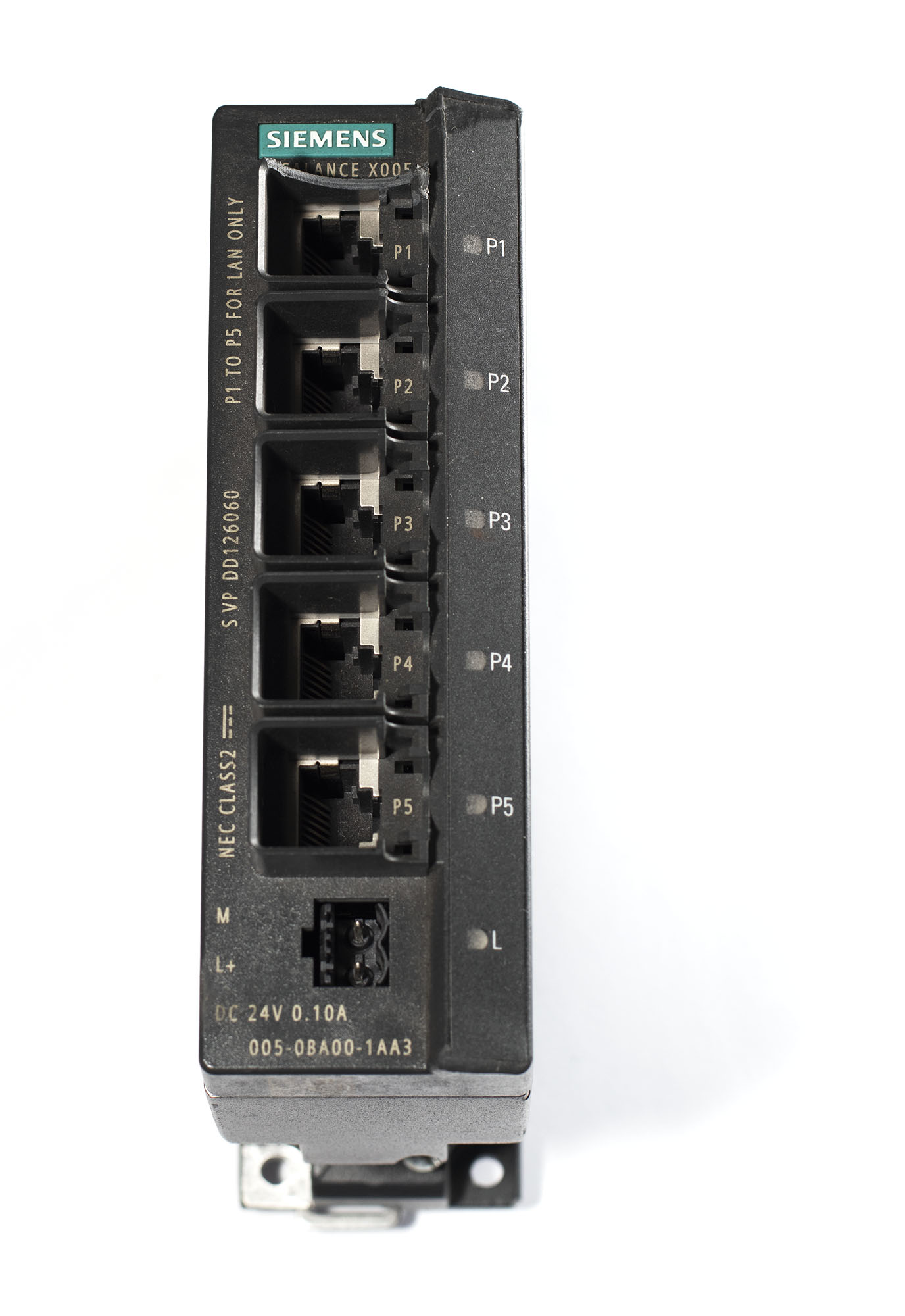

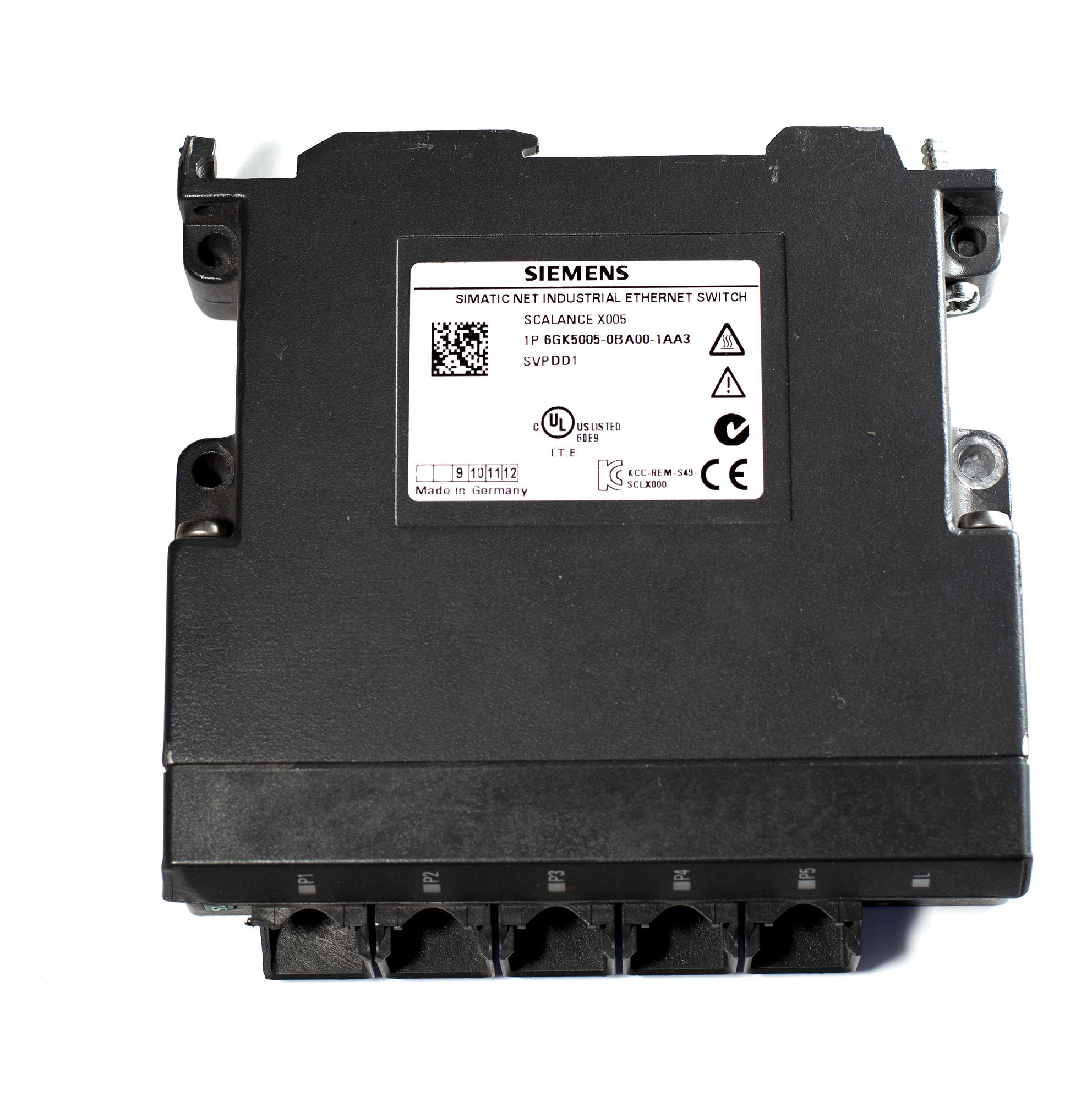

Siemens SCALANCE X005 6GK5005-0BA00-1AA3 коммутатор

5 850 ₽

Промышленный Ethernet-коммутатор Siemens SCALANCE X005 6GK5005-0BA00-1AA3, 5 портов RJ45 10/100 Мбит/с, unmanaged switch, 24В DC, Industrial Ethernet.

Категория: Бренд:

Описание

Siemens 6GK5005-0BA00-1AA3 промышленный Ethernet-коммутатор серии SCALANCE X, предназначенный для организации локальных сетей Industrial Ethernet в системах промышленной автоматизации. Устройство применяется для объединения контроллеров PLC, панелей оператора, промышленных компьютеров, удалённых модулей ввода-вывода, приводной техники и другого оборудования, использующего Ethernet-связь в составе производственных систем.

Модель относится к линейке SCALANCE X005, которая представляет собой базовые неуправляемые (unmanaged) промышленные коммутаторы Siemens для построения компактных сетевых сегментов. Устройство ориентировано на применение в шкафах автоматизации, локальных производственных узлах, станках, упаковочных линиях и распределённых системах управления, где требуется стабильный сетевой обмен без сложной конфигурации.

Коммутатор оснащён пятью Ethernet-портами RJ45 с поддержкой скорости передачи данных 10/100 Мбит/с. Все порты поддерживают автоматическое определение скорости соединения (Auto Negotiation) и автоматическое определение типа кабеля MDI/MDIX, что упрощает подключение оборудования без необходимости использования crossover-кабелей.

Устройство выполнено в компактном промышленном корпусе с возможностью монтажа на DIN-рейку. Питание осуществляется от внешнего источника 24 В постоянного тока. На передней панели расположена светодиодная индикация состояния питания и активности каждого Ethernet-порта, что позволяет быстро контролировать состояние сети и выявлять неисправности при эксплуатации.

Основные технические характеристики:

Параметр Значение
Производитель Siemens AG
Серия SCALANCE X
Артикул 6GK5005-0BA00-1AA3
Модель SCALANCE X005
Тип устройства Industrial Ethernet Switch
Тип коммутатора Unmanaged Switch
Количество портов 5
Тип портов 5 × RJ45
Скорость передачи данных 10/100 Мбит/с
Auto Negotiation Да
Auto MDI/MDIX Да
Поддерживаемые сети Industrial Ethernet, PROFINET
Напряжение питания 24 В DC
Диапазон питания 18…32 В DC
Потребляемый ток до 80 мА
Потребляемая мощность около 2 Вт
Подключение питания 2-контактный клеммный блок
Светодиодная индикация Power, Link, Activity
Монтаж DIN-рейка 35 мм
Степень защиты IP30
Материал корпуса Металл
Габариты 40 × 125 × 124 мм
Масса около 550 г
Рабочая температура 0…+60 °C
Температура хранения -40…+70 °C
Влажность до 95% без конденсации
Сертификация CE, UL, PROFINET Conformance

Эксплуатационные параметры и условия монтажа:

Коммутатор рассчитан на круглосуточную работу в промышленных условиях. Металлический корпус обеспечивает механическую защиту и устойчивость к электромагнитным помехам, возникающим рядом с силовыми линиями, сервоприводами и преобразователями частоты.

Монтаж выполняется на стандартную DIN-рейку внутри шкафа управления. Устройство не требует программирования или предварительной настройки — после подачи питания коммутатор автоматически начинает распределение сетевого трафика между подключёнными устройствами.

Для стабильной работы рекомендуется использовать промышленный Ethernet-кабель категории Cat5e или выше и соблюдать разделение силовых и сигнальных линий при прокладке кабеля.

Схема подключения:

Подключение выполняется через Ethernet-порты и клеммы питания.

Ethernet интерфейсы:
5 × RJ45 (10/100Base-TX)

Поддерживаемые протоколы:
Industrial Ethernet
PROFINET
TCP/IP

Питание устройства:
24 В DC

Подключение питания:
2-полюсный клеммный блок

Монтаж:
DIN-рейка 35 мм

Индикация:
LED Power
LED Link/Activity на каждом порту

Типовые применения:

Промышленные сети Industrial Ethernet.

Подключение контроллеров Siemens SIMATIC S7.

Локальные сети шкафов автоматизации.

Подключение HMI-панелей оператора.

Интеграция частотных преобразователей и сервоприводов.

Производственные линии и упаковочное оборудование.

Сетевое объединение распределённых систем управления.

Информация для заказа и совместимые компоненты:

Артикул: 6GK5005-0BA00-1AA3.

Контроллеры Siemens SIMATIC S7-1200 / S7-300 / S7-400.

Промышленные Ethernet-кабели Cat5e/Cat6.

Оборудование Siemens SCALANCE и SIMATIC NET.

Панели оператора Siemens HMI.

Удалённые станции ввода-вывода ET200.

Детали

Состояние

Б/у

FAQs

Siemens 6GK5005-0BA00-1AA3 SCALANCE X005

Для каких задач предназначен Siemens SCALANCE X005?

Siemens 6GK5005-0BA00-1AA3 используется для построения компактных промышленных Ethernet-сетей, где требуется надежное соединение между PLC, HMI-панелями, приводами, промышленными компьютерами и другими устройствами автоматизации. Чаще всего модель применяется внутри локальных шкафов управления, небольших производственных линий и автономных технологических узлов.

Чем SCALANCE X005 отличается от управляемых Ethernet-коммутаторов?

Главное отличие модели — формат Unmanaged Switch, то есть устройство работает без необходимости настройки. Это означает:
  • не требуется конфигурирование через web-интерфейс;
  • отсутствует настройка VLAN и SNMP;
  • коммутатор автоматически определяет параметры соединения;
  • устройство начинает работать сразу после подачи питания.
Такой вариант удобен там, где нужна простая и стабильная промышленная сеть без сложного администрирования.

Поддерживает ли Siemens X005 работу с PROFINET?

Да. Коммутатор полностью совместим с промышленными сетями PROFINET и может использоваться совместно с оборудованием Siemens SIMATIC S7-1200, Siemens SIMATIC S7-300, Siemens SIMATIC S7-400, а также удалёнными станциями Siemens ET200. Это позволяет интегрировать коммутатор в существующую инфраструктуру Siemens без дополнительной настройки сети.

Сколько сетевых устройств можно подключить?

Модель оснащена 5 Ethernet-портами RJ45 стандарта 10/100Base-TX. Через коммутатор обычно подключают:
  • PLC Siemens;
  • панели оператора HMI;
  • сервоприводы;
  • частотные преобразователи;
  • промышленные компьютеры IPC;
  • Ethernet-модули удалённого ввода-вывода;
  • системы SCADA и локальные контроллеры оборудования.

Нужно ли настраивать коммутатор перед запуском?

Нет. Siemens SCALANCE X005 работает по принципу Plug and Play. После подключения питания устройство автоматически:
  • определяет скорость соединения;
  • распознаёт тип подключенного кабеля;
  • запускает обмен данными между узлами сети.
Это сокращает время ввода оборудования в эксплуатацию и упрощает обслуживание.

Что дает поддержка Auto MDI/MDIX?

Функция Auto MDI/MDIX автоматически определяет тип Ethernet-подключения. Преимущества технологии:
  • можно использовать обычный прямой кабель вместо crossover;
  • исключаются ошибки подключения;
  • упрощается монтаж оборудования;
  • уменьшается время пусконаладочных работ.
Это особенно удобно при сервисном обслуживании оборудования на объекте.

Можно ли использовать коммутатор в промышленном шкафу управления?

Да. Устройство разработано специально для эксплуатации внутри шкафов автоматизации. Особенности установки:
  • монтаж на стандартную DIN-рейку 35 мм;
  • компактный металлический корпус;
  • устойчивость к промышленным электромагнитным помехам;
  • круглосуточная работа в производственных условиях.
Для подключения требуется внешний источник питания 24 В DC.

В каких проектах чаще всего применяется Siemens X005?

Коммутатор используется там, где требуется простая промышленная Ethernet-сеть без сложной сетевой архитектуры. Типичные области применения:
  • станки с ЧПУ;
  • упаковочные машины;
  • локальные шкафы управления;
  • насосные станции;
  • системы вентиляции и HVAC;
  • производственные линии;
  • автоматизация конвейерного оборудования.

Чем промышленный switch лучше обычного офисного коммутатора?

Промышленные Ethernet-коммутаторы Siemens рассчитаны на значительно более тяжелые условия эксплуатации. Преимущества промышленного исполнения:
  • повышенная электромагнитная устойчивость;
  • надежная работа рядом с электродвигателями и частотными преобразователями;
  • более широкий температурный диапазон;
  • металлический защищённый корпус;
  • возможность непрерывной эксплуатации 24/7.
Офисные устройства обычно не рассчитаны на подобную нагрузку.

Подходит ли Siemens SCALANCE X005 для модернизации существующей системы автоматизации?

Да. Модель часто используется при расширении действующих систем автоматизации, когда необходимо быстро добавить Ethernet-подключение без полной реконфигурации сети. Коммутатор хорошо подходит для модернизации оборудования на базе платформ Siemens SIMATIC NET и сетевой инфраструктуры Siemens SCALANCE, сохраняя совместимость с уже установленным промышленным оборудованием.
