AutomationDirect D2-CM контроллер расширения DL205

1. Для чего предназначен модуль D2‑CM?

Модуль D2‑CM является контроллером локального расширения ввода-вывода (Local I/O Expansion Controller) для систем DirectLOGIC DL205. Он устанавливается в слот CPU каждого расширенного основания и позволяет увеличить количество локальных точек ввода-вывода, когда возможностей процессорного основания недостаточно.

2. С какими контроллерами совместим модуль?

Модуль совместим с контроллерамиD2‑250‑1, D2‑260 и D2‑262. Он не совместим с контроллерами D2‑230, D2‑240, а также с системами Do‑more H2 и WinPLC.

3. Как модуль устанавливается в системе расширения?

D2‑CM устанавливается в слот CPU каждого расширенного основания. На каждом расширенном основании, кроме процессорного, требуется установка D2‑CM. При этом все основания в системе должны быть ревизии «–1» (new –1 bases).

4. Как задаётся номер расширенного основания?

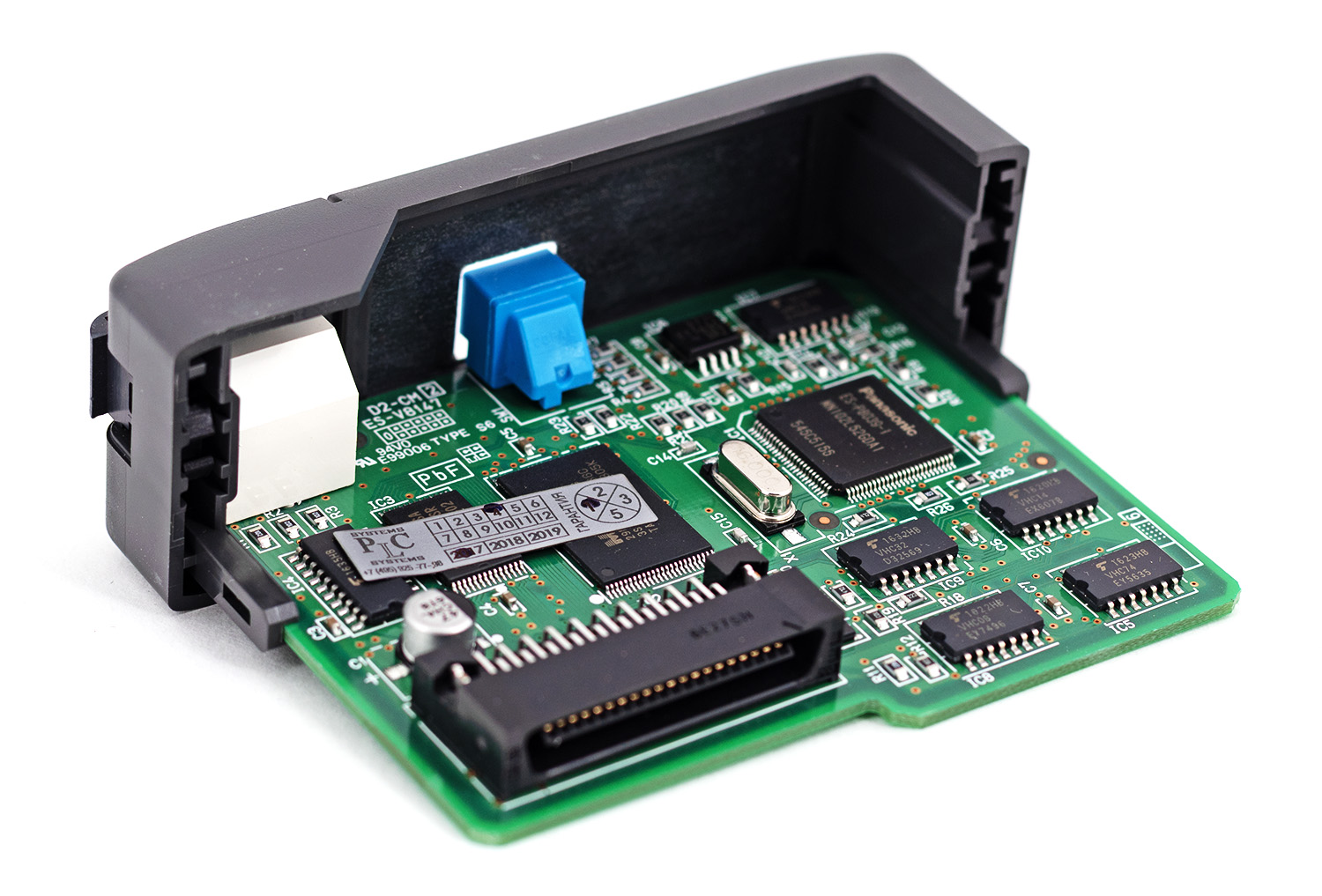

На корпусе модуля расположен вращающийся переключатель (rotary switch), с помощью которого задаётся уникальный номер расширенного основания. Этот номер распознаётся CPU DL205. Номера не обязательно должны идти последовательно, однако порядок адресации I/O (X и Y) определяется именно числовым порядком переключателей. Повторяющиеся номера не распознаются CPU.

5. Сколько оснований можно подключить к системе расширения?

Максимальное количество оснований зависит от используемого CPU:

• D2‑260 / D2‑262: до 5 оснований (1 процессорное + 4 расширенных), до 1280 точек I/O.
• D2‑250‑1: до 3 оснований (1 процессорное + 2 расширенных), до 768 точек I/O.

6. Какие модули можно размещать в расширенных основаниях?

Все дискретные и аналоговые модули поддерживаются в расширенных основаниях. Однако специализированные модули (например, высокоскоростные счётчики, модули движения и т.п.) не могут быть размещены в расширенных основаниях.

7. Как выполняется соединение между основаниями?

Соединение между модулями D2‑EM выполняется через порты RJ45 с использованием прямого (straight-through) кабеля категории 5e. В комплект поставки входит кабель D2‑EXCBL‑1 длиной 1 м. Общая длина всех кабелей расширения не должна превышать 30 метров. Использование Ethernet-хабов для соединения не допускается.

8. Как правильно установить переключатель TERM на модулях D2‑EM?

Модули D2‑EM, расположенные на обоих концах системы расширения (первое и последнее основания), должны иметь переключатель TERM в положении ON. Все промежуточные модули D2‑EM должны иметь переключатель TERM в положении OFF.

9. Как интерпретировать светодиодную индикацию на модуле?

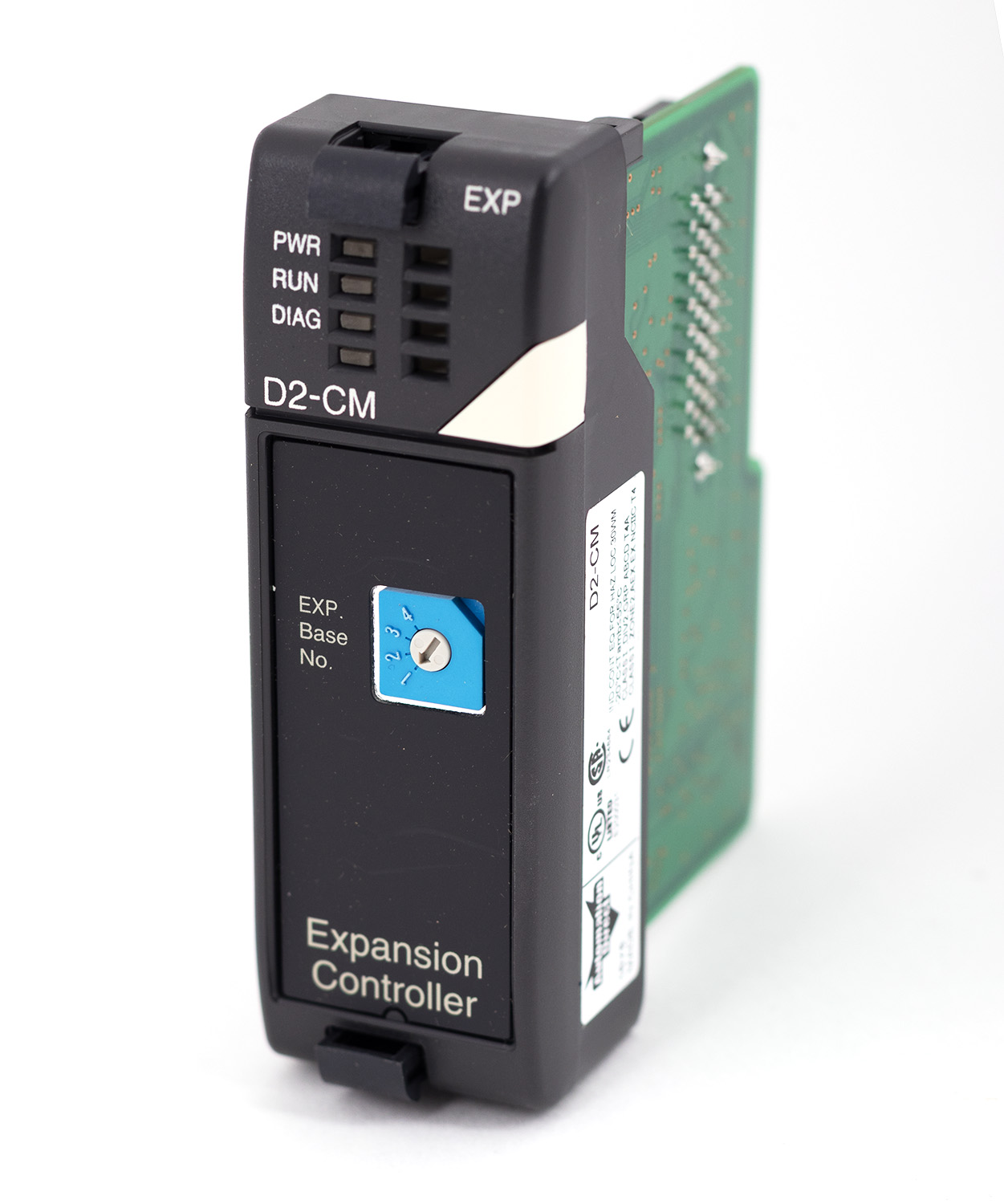

На передней панели модуля расположены три светодиода:

• PWR (зелёный) — горит: питание в норме; не горит: отказ питания.
• RUN (зелёный) — горит: D2‑CM установил связь с PLC; не горит: связь не установлена.
• DIAG (красный) — горит постоянно: сбой аппаратного сторожевого таймера; мигает (500 мс вкл/500 мс выкл): отказ модуля I/O; не горит: ошибок нет.

10. Каков порядок включения питания при старте системы?

При подаче питания на CPU (D2‑250‑1, D2‑260 или D2‑262) и основания расширения необходимо, чтобы расширенные основания включались одновременно с процессорным основанием или до него. Основания, которые включаются после CPU, не будут распознаны.

11. Можно ли использовать модуль для расширения существующей системы DL205 без замены CPU?

Да, при условии, что используется совместимый CPU (D2‑250‑1, D2‑260 или D2‑262) и все основания имеют ревизию «–1».

12. Каковы габариты и масса модуля?

Вес модуля составляет 0.14 lb (≈0.064 кг).

13. Можно ли использовать модуль с системами Do‑more H2?

Нет. Модуль D2‑CM не совместим с контроллерами Do‑more H2.

14. Как модуль влияет на адресацию I/O?

Модуль D2‑CM использует стандартную адресацию X и Y независимо от физического расположения основания. Адресация I/O (Xs и Ys) определяется числовым порядком переключателей на модулях D2‑CM и распознаётся CPU при включении питания. Просмотреть автоматическую конфигурацию адресации можно через меню DirectSOFT PLC Configure I/O.
