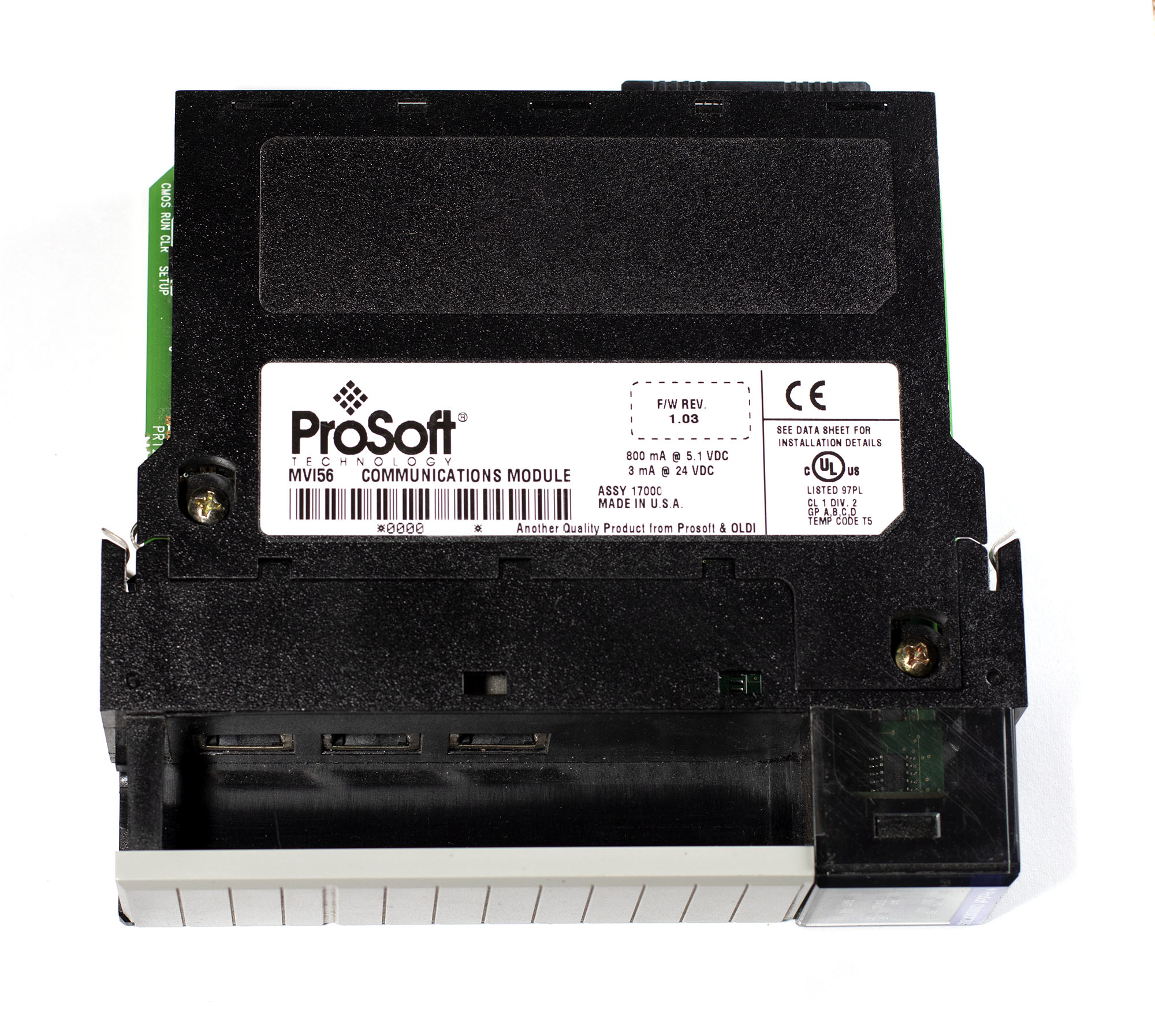

ProSoft MVI56-MCM Modbus модуль для ControlLogix

1. Для каких задач предназначен модуль MVI56-MCM?

Модуль обеспечивает обмен данными между контроллером Rockwell Automation ControlLogix и устройствами, поддерживающими протоколы Modbus RTU и ASCII. Он выступает в роли шлюза между сетью Modbus и шиной ControlLogix, позволяя интегрировать оборудование сторонних производителей, не поддерживающее промышленные сети Rockwell.

2. В каких режимах может работать модуль?

Каждый из двух прикладных портов может быть независимо сконфигурирован как Modbus Master (ведущий) или Modbus Slave (ведомый). В режиме Master модуль опрашивает подключенные устройства, в режиме Slave — отвечает на запросы от внешней системы.

3. Можно ли использовать модуль в удалённой стойке ControlLogix?

Да. Модуль устанавливается в любой свободный слот шасси ControlLogix 1756 и совместим как с локальной, так и с удалённой стойкой.

4. Какие порты доступны на модуле и для чего они предназначены?

На передней панели расположены три порта с разъёмами RJ45:

• P1 и P2 — прикладные порты для связи по Modbus (RS-232/422/485).
• CFG — конфигурационный порт (RS-232) для настройки и мониторинга модуля.

5. Какой интерфейс используется по умолчанию и как его изменить?

По умолчанию оба прикладных порта настроены на RS-232. Для использования RS-422 или RS-485 требуется изменить положение перемычек (jumpers) на модуле в соответствии с руководством пользователя.

6. Как выполняется конфигурация модуля?

Конфигурация определяется в тегах контроллера RSLogix 5000 / Studio 5000 с использованием поставляемого образца лестничной логики (Sample Ladder Logic). Образец полностью закомментирован и включает пользовательские типы данных, логические цепочки и теги контроллера. Для большинства приложений он может использоваться без изменений.

7. Какие функции Modbus поддерживаются?

Модуль поддерживает функции: 1, 2, 3, 4, 5, 6, 8, 15, 16, 17, 22, 23. Также поддерживаются числа с плавающей точкой в форматах Enron, Daniel и других.

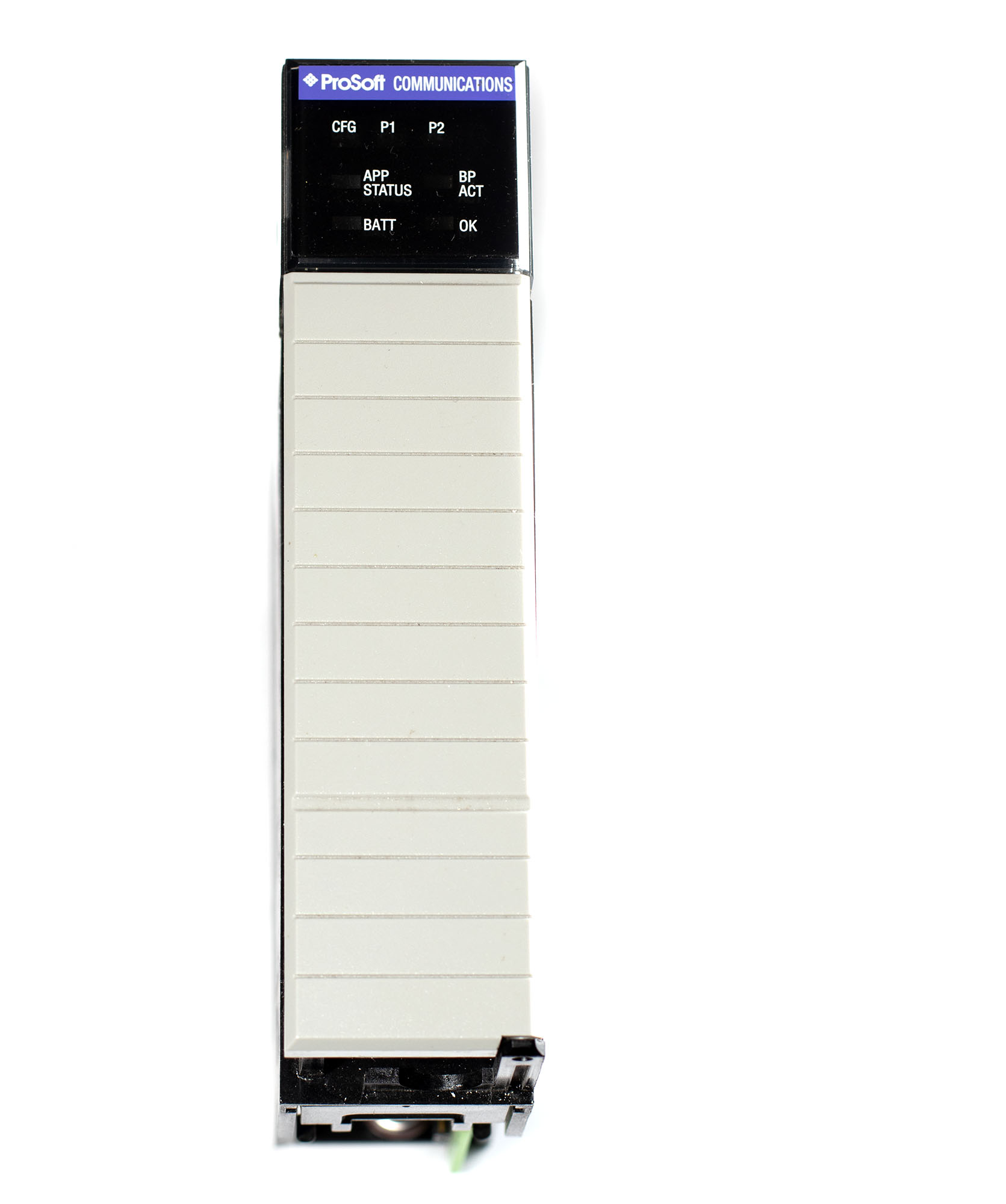

8. Как интерпретировать светодиодную индикацию на передней панели?

• OK LED — должен гореть зелёным при нормальной работе. Мигание красным указывает на несоответствие прошивки, постоянный красный — на аппаратную ошибку. Если OK LED не горит, а остальные индикаторы тоже погашены — нет питания или модуль не до конца вставлен в шасси.
• APP LED — индицирует состояние прикладной программы.
• BP ACT LED — показывает активность обмена по шине backplane. Если он не горит или медленно мигает, возможны проблемы с обменом данными через backplane.
• ERR LED — в норме должен быть выключен.

9. Каков порядок диагностики при отсутствии связи?

Проверьте: положение модуля в шасси (он должен быть полностью вставлен и зафиксирован), наличие питания на шасси, состояние светодиода OK (должен гореть зелёным). Если модуль не виден в I/O дереве RSLogix 5000, проверьте конфигурацию в I/O Configuration. Для анализа ошибок используйте таблицу статуса ошибок (Error Status Table) в программе конфигурации.

10. Как обновить прошивку модуля?

Для обновления прошивки необходимо установить перемычку Setup Jumper в положение ON (замкнуто). Модуль поставляется с перемычкой в положении OFF (защита от записи). После обновления перемычку рекомендуется вернуть в OFF, чтобы избежать случайной перезаписи. Для некоторых версий модуля выпускались обновления прошивки, повышающие надёжность работы.

11. Требуются ли терминальные резисторы для RS-485?

В большинстве случаев терминальные резисторы на сети RS-485 не требуются. Однако при возникновении проблем со связью (отражения сигнала) рекомендуется установить резистор 120 Ом на линии RS-485.

12. Сколько команд Master можно настроить на один порт?

До 100 команд на каждый прикладной порт в режиме Master.

13. Каково регистровое пространство модуля?

Модуль поддерживает 5000 слов регистрового пространства. Отображение ввода-вывода: 250 слов ввода и 248 слов вывода.
