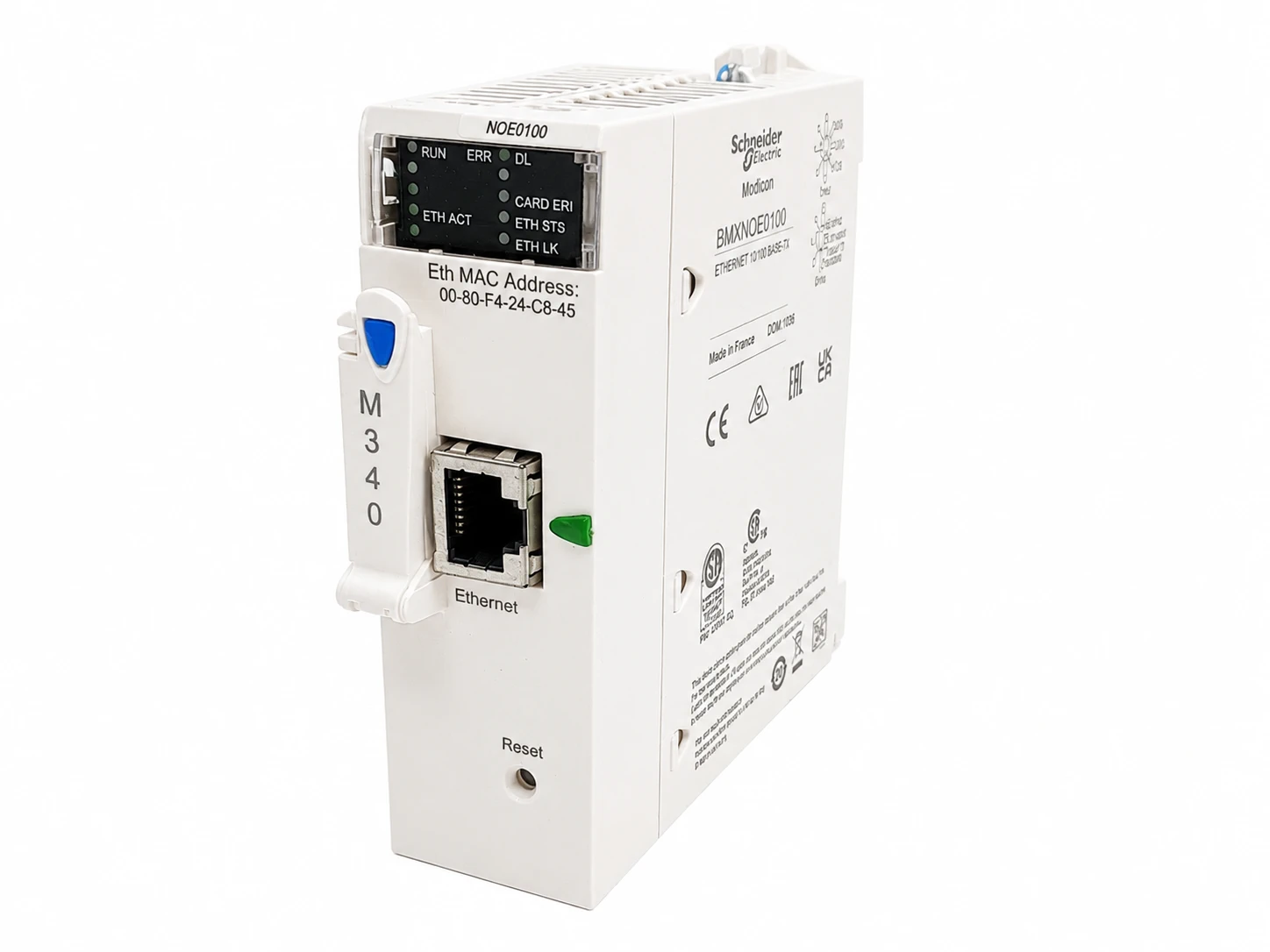

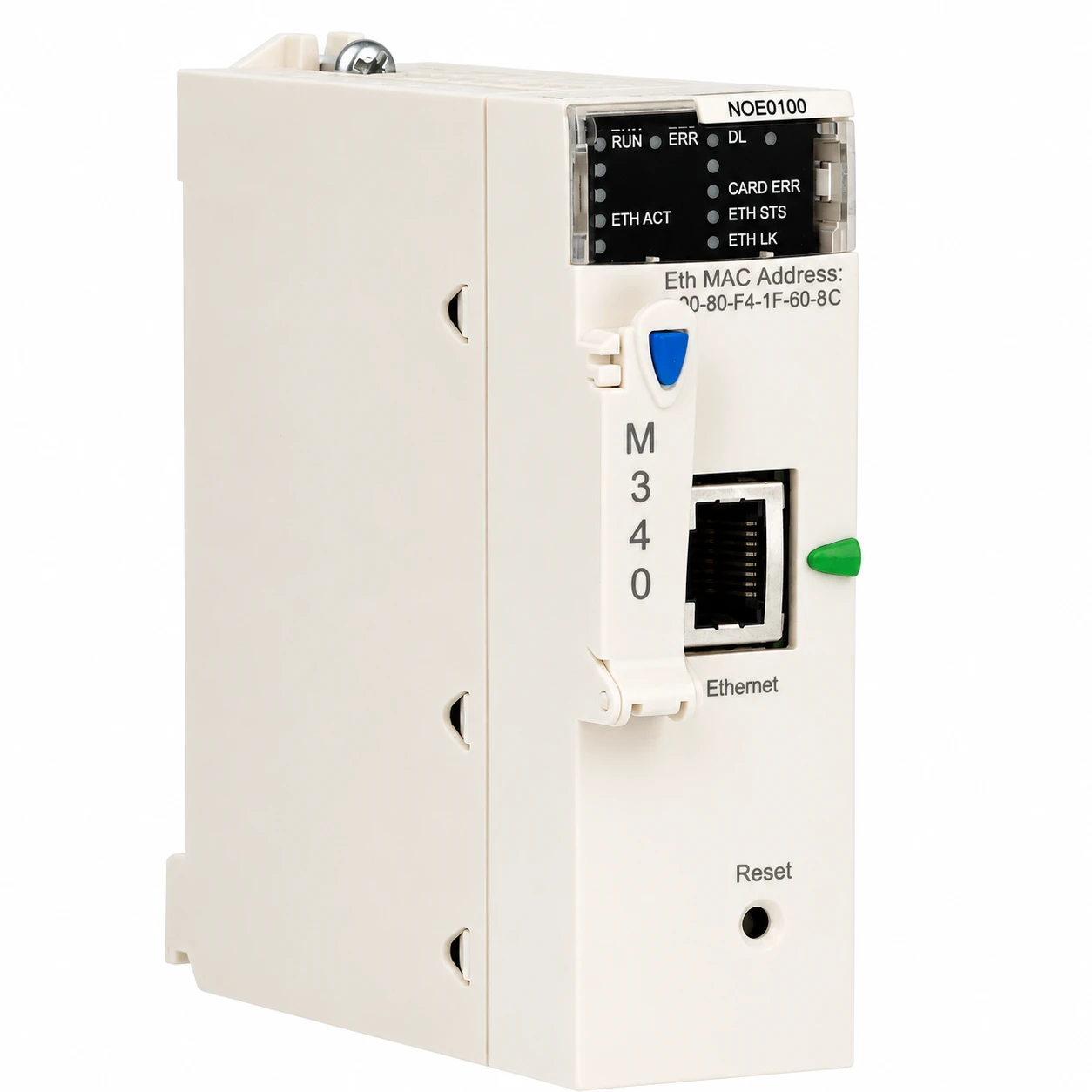

Schneider Electric BMXNOE0100 Ethernet Modicon M340

38 250 ₽

Коммуникационный модуль BMXNOE0100 для Modicon M340, Ethernet 10/100 Мбит/с, Modbus TCP, I/O Scanner, встроенный Web-сервер, монтаж в стойку PLC.

Категория: Бренд: ,

Описание

Schneider Electric BMXNOE0100 коммуникационный Ethernet-модуль для программируемых логических контроллеров Modicon M340. Модуль предназначен для организации промышленной сети Ethernet, обмена данными по Modbus TCP, подключения SCADA-систем, панелей оператора, удалённых устройств ввода-вывода и другого оборудования промышленной автоматизации.

Модуль оснащён одним портом RJ45 10/100Base-TX и поддерживает концепцию Transparent Ready Class B30. Он обеспечивает функции I/O Scanner, обмен сообщениями Modbus TCP Messaging, глобальный обмен данными (Global Data), сервер FDR (Fault Device Replacement), встроенный Web-сервер, SNMP для сетевого мониторинга и средства диагностики оборудования.

В комплект поставки входит Flash-карта памяти BMXRWSC016M, используемая для хранения приложения, конфигурации и файлов встроенного Web-сервера. Питание модуль получает непосредственно от шасси контроллера Modicon M340 и не требует отдельного источника питания.

На лицевой панели расположены светодиодные индикаторы состояния сети Ethernet, активности обмена, скорости передачи данных, работы процессора, состояния карты памяти и системных ошибок, а также кнопка RESET для выполнения холодного перезапуска модуля.

Основные технические характеристики:

Параметр Значение
Производитель Schneider Electric
Серия Modicon M340
Модель BMXNOE0100
Тип устройства Ethernet-коммуникационный модуль
Интерфейс Ethernet TCP/IP
Ethernet-порт 1 × RJ45 10/100Base-TX
Поддерживаемые протоколы Modbus TCP, Ethernet TCP/IP
Концепция Transparent Ready Class B30
Функции I/O Scanner, Modbus Messaging, Global Data, SNMP, FDR, Web Server
Карта памяти BMXRWSC016M (в комплекте)
Питание От шасси Modicon M340
Потребляемый ток 90 мА при 24 В DC
Кнопка управления RESET
Светодиодная индикация RUN, ERR, ETH ACT, ETH STS, ETH 100, CARD ERR
Монтаж В стойку Modicon M340
Степень защиты IP20
Рабочая температура 0…+60 °C
Относительная влажность 10–95 % без конденсации
Масса около 0,2 кг

Эксплуатационные параметры и условия монтажа:

BMXNOE0100 применяется для интеграции контроллеров Modicon M340 в промышленную сеть Ethernet и организации обмена данными между ПЛК, панелями HMI, SCADA-системами, частотными преобразователями и удалёнными станциями ввода-вывода. Модуль поддерживает удалённую диагностику через встроенный Web-сервер и позволяет выполнять замену сетевых устройств с использованием сервиса FDR.

Установка выполняется в стандартную стойку Modicon M340. Для подключения рекомендуется использовать промышленный кабель Ethernet категории Cat5e или выше. Модуль предназначен для эксплуатации внутри шкафов управления с соблюдением требований по электромагнитной совместимости.

Рекомендации по подключению:

  • Для подключения к сети Ethernet используйте кабель категории 5e или выше с разъёмом RJ45.
  • Flash-карта памяти (BMXRWSC016M) устанавливается для сохранения приложения, активации веб-сервера и других функций.
  • Установка и замена Flash-карты выполняются только при отключённом питании модуля.
  • Кнопка RESET выполняет холодный перезапуск; перед её использованием рекомендуется сохранить данные.

Программное обеспечение и конфигурация:

Модуль конфигурируется в среде EcoStruxure Control Expert (ранее Unity Pro) для Modicon M340. Поддерживаются следующие сервисы:

  • Modbus TCP messaging — обмен данными по протоколу Modbus TCP
  • I/O Scanning — автоматический обмен данными с распределённым вводом-выводом
  • Global Data — обмен глобальными данными между узлами сети
  • SNMP Network Administrator — управление и мониторинг сети
  • Web Server (configurable) — встроенный веб-сервер для диагностики и управления
  • FDR Server — сервер для автоматической замены неисправных устройств
  • Bandwidth Management — управление пропускной способностью

Типовые применения:

Модуль BMXNOE0100 используется в системах промышленной автоматизации на базе Modicon M340:

  • Промышленные сети Ethernet — подключение контроллеров M340 к заводским сетям.
  • Удалённое управление и диагностика — мониторинг и управление оборудованием через веб-сервер.
  • Интеграция с SCADA-системами — обмен данными по Modbus TCP с верхним уровнем.
  • Распределённые системы ввода-вывода — работа с удалёнными станциями через I/O Scanning.
  • Системы управления зданиями (BMS) — интеграция в сети автоматизации зданий.
  • Производственные линии — связь между контроллерами и панелями оператора.

Информация для заказа и связанные компоненты:

Наименование Артикул / Модель
Модуль Ethernet TCP/IP для M340 BMXNOE0100
Flash-карта памяти 16 МБ BMXRWSC016M
Модуль Ethernet для жёстких условий BMXNOE0100H
Стойка 4 слота BMXXBP0400, BMXXBP0400H
Стойка 6 слотов BMXXBP0600, BMXXBP0600H
Стойка 8 слотов BMXXBP0800, BMXXBP0800H
Среда программирования EcoStruxure Control Expert (Unity Pro)

Детали

Состояние

Б/у

FAQs

Часто задаваемые вопросы о Schneider Electric BMXNOE0100

Для чего используется модуль Schneider Electric BMXNOE0100?

BMXNOE0100 предназначен для подключения контроллеров Modicon M340 к промышленной сети Ethernet. Он обеспечивает обмен данными между ПЛК, SCADA-системами, HMI-панелями, удаленными модулями ввода-вывода, приводами и другим сетевым оборудованием.

Какие протоколы связи поддерживает BMXNOE0100?

Модуль поддерживает промышленные протоколы Modbus TCP и Ethernet TCP/IP, что позволяет интегрировать контроллер в большинство современных систем автоматизации.

Можно ли использовать модуль для подключения SCADA?

Да. BMXNOE0100 часто применяется для передачи технологических данных между контроллером Modicon M340 и SCADA-системами, обеспечивая мониторинг, архивирование и удаленное управление оборудованием.

Что такое функция I/O Scanner?

I/O Scanner позволяет автоматически обмениваться данными с удаленными устройствами без необходимости программировать отдельные команды обмена. Это упрощает интеграцию распределенных модулей ввода-вывода и сокращает время разработки проекта.

Для чего нужен встроенный Web-сервер?

Web-сервер предоставляет доступ к диагностической информации через обычный веб-браузер. С его помощью можно контролировать состояние сетевого соединения, просматривать параметры модуля и выполнять базовую диагностику без подключения специализированного программного обеспечения.

Какую роль выполняет сервер FDR?

Функция Fault Device Replacement (FDR) ускоряет замену неисправимых устройств. После установки нового оборудования система автоматически передает сохраненную конфигурацию, сокращая время восстановления работы производственной линии.

Обязательно ли устанавливать Flash-карту памяти?

Для использования функций хранения конфигурации, встроенного Web-сервера и некоторых сервисов рекомендуется установить карту памяти BMXRWSC016M, входящую в комплект поставки.

Можно ли заменить карту памяти без отключения питания?

Нет. Во избежание повреждения данных и оборудования установка или извлечение Flash-карты должны выполняться только при полностью отключенном питании модуля.

Какие устройства можно подключить к BMXNOE0100?

Модуль поддерживает взаимодействие с различным промышленным оборудованием, включая:
  • панели оператора HMI;
  • SCADA-серверы;
  • другие контроллеры;
  • удаленные станции ввода-вывода;
  • преобразователи частоты;
  • сетевые измерительные приборы;
  • устройства, поддерживающие Modbus TCP.

Какой кабель рекомендуется использовать?

Для надежной работы сети рекомендуется применять промышленный кабель Ethernet Cat5e или выше с экранированием при эксплуатации в условиях повышенных электромагнитных помех.

Поддерживает ли модуль сетевой мониторинг?

Да. Благодаря поддержке SNMP модуль может интегрироваться в системы мониторинга промышленной сети, что позволяет отслеживать состояние оборудования и своевременно выявлять возможные неисправности.

Какие индикаторы помогают при диагностике?

На лицевой панели расположены светодиоды, отображающие:
  • состояние питания и работы модуля;
  • наличие ошибок;
  • активность Ethernet;
  • скорость соединения;
  • состояние карты памяти;
  • обмен данными по сети.
Это позволяет быстро определить причину большинства типовых неисправностей без использования дополнительного оборудования.
