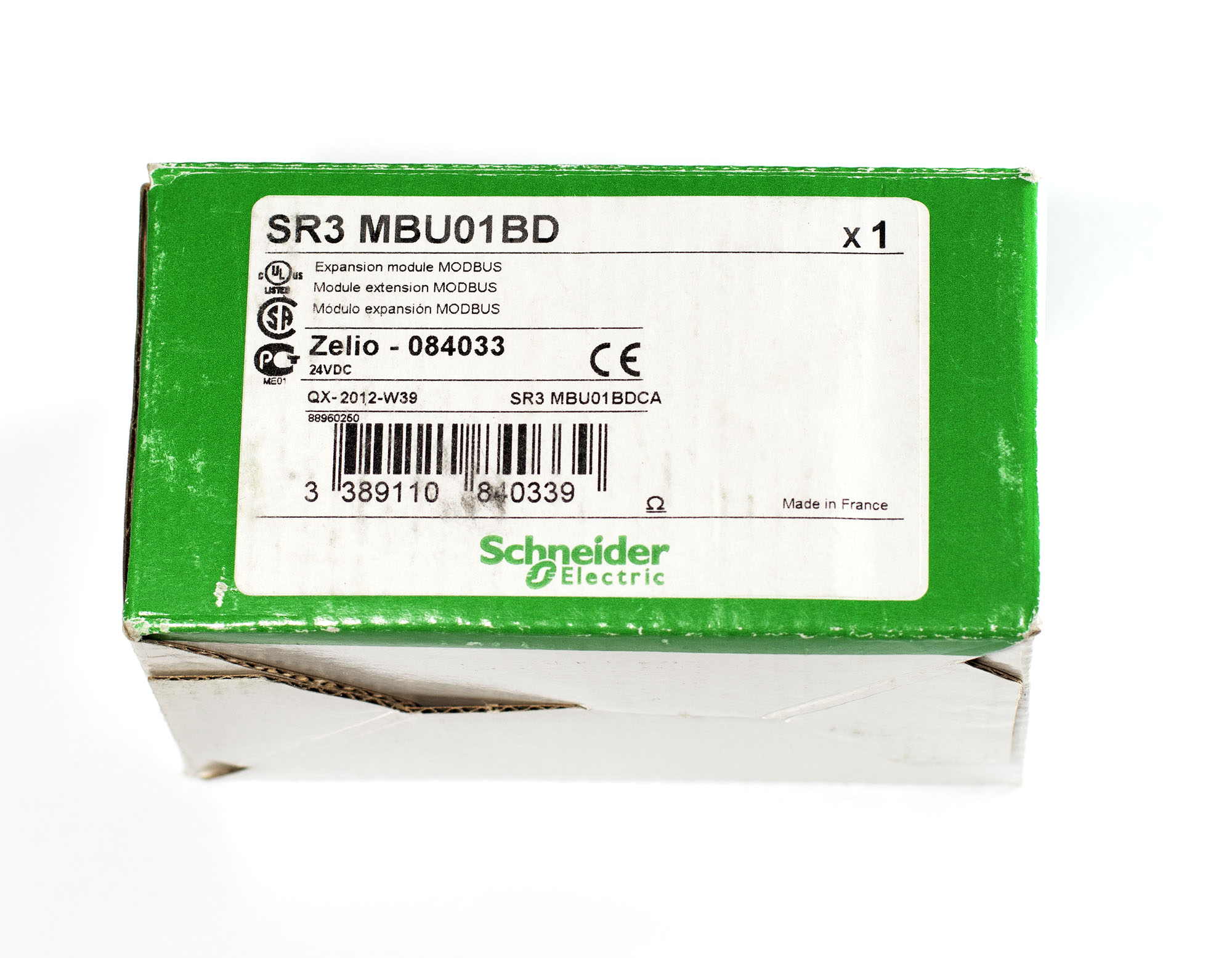

Модуль связи Schneider Electric SR3MBU01BD Zelio

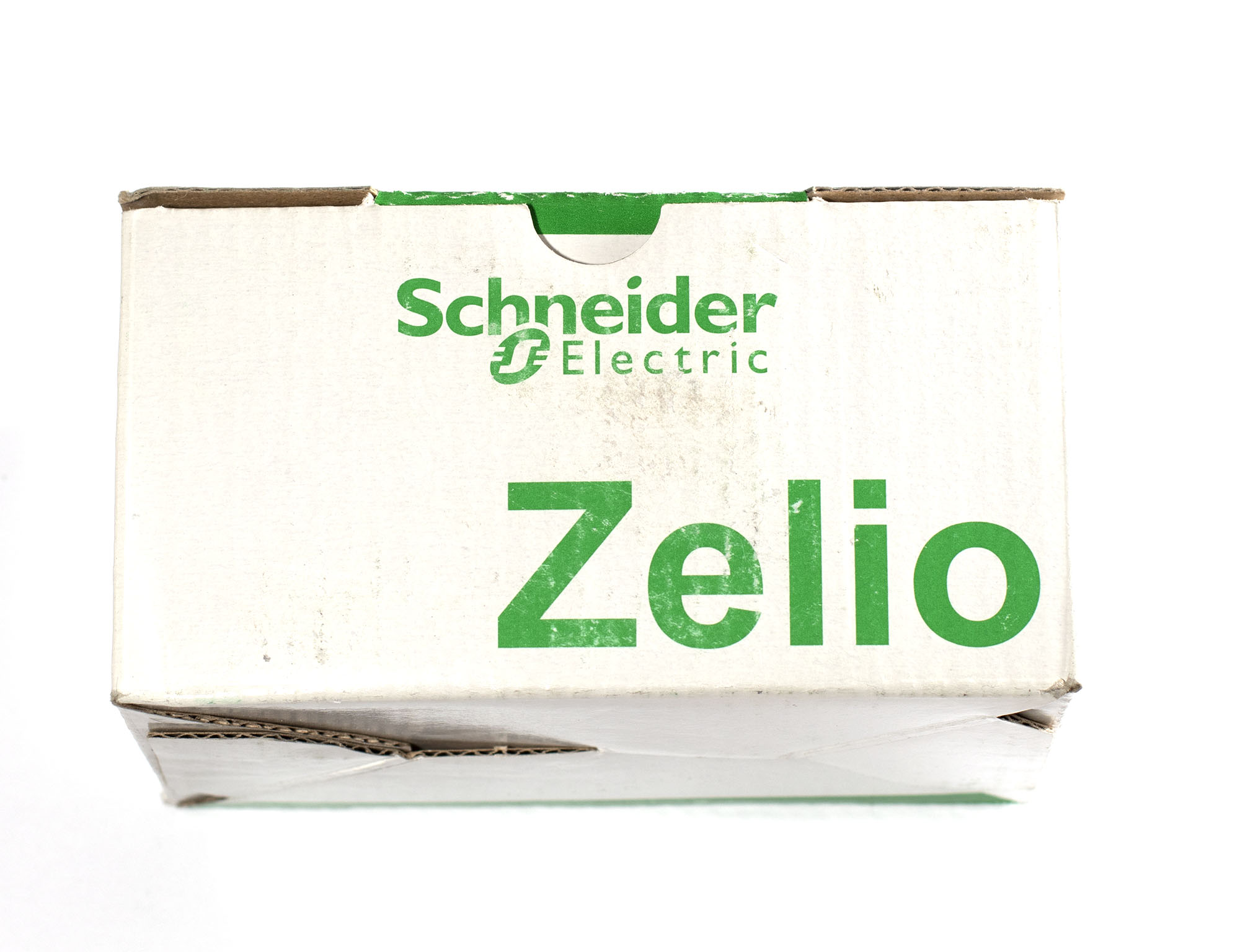

Модуль связи Schneider Electric SR3MBU01BD Zelio — изображение 2

Модуль связи Schneider Electric SR3MBU01BD Zelio

Цена по запросу

Для интеллектуальных реле Zelio Logic SR3 24VDC. Подключение к сетям Modbus RS485, расширение до 4 входов, 4 выходов и 4 параметрических битов.

Категория: Коммуникационные процессоры Бренд: Schneider Electric, Zelio

Описание

Schneider Electric SR3MBU01BD модуль связи ведомого устройства (Modbus Slave) из семейства Zelio Logic, предназначенный для расширения коммуникационных возможностей интеллектуальных реле серии SR3 с питанием 24 В DC. Устройство подключается к базовому модулю SR3 BxxxBD и обеспечивает интеграцию системы автоматизации в промышленные сети по протоколу Modbus RTU/ASCII.

Модуль устанавливается на DIN-рейку, занимая минимальное пространство (ширина 35.5 мм), и соединяется с базовым модулем через боковой шинный разъем. Он не требует отдельного источника питания — питание подается от основного модуля SR3. Устройство оснащено интерфейсом RS485 с разъемом RJ45 для быстрого подключения к сети и двумя светодиодными индикаторами состояния питания (PWR) и связи (COM).

SR3MBU01BD позволяет удаленно считывать и записывать до 4 цифровых входов, 4 цифровых выходов и 4 параметрических бита интеллектуального реле через Modbus. Модуль может использоваться как в новых проектах, так и для модернизации существующих систем с целью организации удаленного мониторинга и управления.

Ключевые особенности и преимущества:

Специализированное решение для Zelio Logic SR3: модуль разработан специально для использования с интеллектуальными реле Schneider Electric Zelio Logic серии SR3 с питанием 24 В DC (SR3 BxxxBD). Он обеспечивает полную совместимость и простоту интеграции без необходимости в дополнительных настройках.
Поддержка Modbus RTU и ASCII: устройство поддерживает оба распространенных режима передачи Modbus — RTU и ASCII, что обеспечивает совместимость с широким спектром промышленных контроллеров, HMI-панелей, SCADA-систем и других устройств.
Удобный интерфейс RS485 с разъемом RJ45: для подключения к сети используется стандартный разъем RJ45, что упрощает монтаж и позволяет использовать готовые кабели. Поддерживаются скорости передачи от 1200 до 57600 бит/с, включая 9600, 19200, 38400 бит/с.
Гибкая настройка параметров сети: настраиваемые параметры Modbus включают скорость передачи, четность (нет, нечетная, четная), стоп-биты и адрес ведомого устройства (от 1 до 247). Конфигурация выполняется в программном обеспечении Zelio Soft 2.
Расширение функциональности интеллектуального реле: модуль добавляет к базовому реле возможность удаленного мониторинга и управления через Modbus. Доступны для чтения и записи: 4 входа, 4 выхода и 4 параметрических бита.
Простая установка и компактность: модуль монтируется на DIN-рейку, подключается к базовому модулю сбоку через шинный соединитель и не требует отдельного источника питания. Ширина корпуса составляет всего 35.5 мм, что позволяет экономить место в шкафу управления.
Надежность в промышленных условиях: устройство имеет степень защиты IP20 (клеммы) и IP40 (лицевая панель). Рабочий диапазон температур составляет от -20 до +55 °C, а хранения — от -40 до +85 °C. Модуль имеет сертификаты CE, UL, CSA, GL (морское одобрение) и соответствует стандарту Green Premium.

Технические характеристики:

Параметр	Значение
Каталожный номер	SR3MBU01BD
Тип устройства	Модуль связи Modbus Slave для Zelio Logic SR3
Совместимость	SR3 BxxxBD (интеллектуальные реле Zelio Logic 24 В DC)
Протокол связи	Modbus RTU / ASCII
Физический интерфейс	RS485, разъем RJ45
Скорость передачи (бод)	1200, 2400, 4800, 9600, 19200, 38400, 57600 бит/с
Адрес ведомого устройства	1…247 (программируемый)
Контроль четности	Нет, нечетная, четная
Режимы передачи	RTU, ASCII
Напряжение питания	24 В DC (от базового модуля)
Потребляемая мощность	1.1 Вт
Количество входов (Modbus)	4
Количество выходов (Modbus)	4
Количество параметрических битов	4
Индикация	2 светодиода: PWR (питание), COM (связь)
Степень защиты	IP20 (клеммы) / IP40 (лицевая панель)
Ширина	35.5 мм
Высота	90–107.6 мм
Глубина	57–59.5 мм
Вес	Приблизительно 0.11 кг
Монтаж	На DIN-рейку 35 мм
Рабочая температура	-20…+55 °C
Температура хранения	-40…+85 °C
Относительная влажность	95% (без конденсации)
Сертификаты	CE, UL, CSA, GL (морское одобрение), C-Tick, Green Premium
Гарантия	18 месяцев

Программирование и конфигурирование:

Конфигурация модуля связи SR3MBU01BD выполняется в среде программирования Zelio Soft 2. Процесс настройки включает следующие этапы:

Добавление модуля в проект: при создании проекта в Zelio Soft 2 необходимо выбрать базовый модуль SR3 BxxxBD и добавить модуль расширения SR3MBU01BD.
Настройка параметров Modbus: в свойствах модуля задаются скорость передачи (9600, 19200 бит/с и другие), контроль четности (нет, нечетный, четный), стоп-биты и адрес ведомого устройства (1–247).
Определение отображаемых данных: программно определяются, какие из входов, выходов и параметрических битов интеллектуального реле будут доступны для чтения/записи через Modbus.
Загрузка конфигурации: после завершения настройки проект загружается в базовый модуль через кабель программирования. Модуль SR3MBU01BD автоматически распознается и начинает работу.

Программирование логики работы интеллектуального реле может выполняться на языках FBD (Function Block Diagram), LADDER (LD) или GRAFCET SFC.

Применение:

Модуль связи SR3MBU01BD находит широкое применение в различных отраслях промышленности и в системах автоматизации зданий для расширения сетевых возможностей интеллектуальных реле Zelio Logic:

Системы отопления, вентиляции и кондиционирования (HVAC): удаленный мониторинг и управление насосами, вентиляторами, клапанами, приточными и вытяжными установками через центральную SCADA-систему.
Управление освещением и зданиями (BMS): интеграция интеллектуальных реле в единую систему диспетчеризации здания для управления освещением, жалюзи и другими инженерными системами.
Насосные станции и водоподготовка: удаленный контроль работы насосов, мониторинг уровней воды, аварийная сигнализация с передачей данных на диспетчерский пункт.
Малые производственные линии: подключение к HMI-панелям и PLC для локального управления и сбора данных о работе оборудования.
Удаленное управление и мониторинг: организация доступа к системе через модем или интернет-шлюз для контроля параметров с удаленного рабочего места.

Важное примечание: Модуль SR3MBU01BD совместим только с интеллектуальными реле серии SR3 BxxxBD (питание 24 В DC). Для реле SR2 (серии 12/24 В DC) предназначен модуль SR2MBU01BD, который не является взаимозаменяемым. Модуль является актуальным продуктом в линейке Schneider Electric, находится в активной продаже и имеет стабильную поддержку. Установку и подключение должны выполнять квалифицированные специалисты с соблюдением правил техники безопасности. Всегда сверяйтесь с заводской табличкой и официальной документацией на конкретное устройство.

Детали

Состояние	Новый

FAQs

Практические вопросы и ответы по модулю связи SR3MBU01BD для интеллектуальных реле Zelio Logic

Как физически подключить модуль к сети Modbus и какой кабель нужен?

Используется стандартный разъём RJ45. Назначение контактов: выводы Data+ (обычно контакт 4) и Data- (контакт 5), общий провод (контакт 8). Рекомендуется применять экранированную витую пару категории 5e с волновым сопротивлением 120 Ом. Экран кабеля следует заземлить только со стороны мастера Modbus. Ни в коем случае не подключайте этот порт к Ethernet-оборудованию — это не Ethernet.

Как прописать адрес Modbus и скорость обмена?

Все настройки выполняются в Zelio Soft 2. После добавления модуля SR3MBU01BD в проект откройте его свойства. Там задаются: адрес ведомого (1–247), скорость (например, 19200 бит/с), чётность (обычно Even) и количество стоп-бит. Эти параметры должны строго совпадать с настройками мастера. После изменения параметров обязательно загрузите проект в базовый модуль.

Какие именно переменные базового модуля доступны через Modbus?

Через Modbus отображаются фиксированные области:

4 дискретных входа (обычно I1–I4, но могут привязываться к любым физическим входам через программу).
4 дискретных выхода (Q1–Q4 или аналоги, зависят от конфигурации).
4 бита параметрических данных (используются как внутренние флаги, например, для аварий или состояний). Важно понимать, что модуль не даёт доступа ко всем входам/выходам базового блока, а только к этим выделенным 4+4+4. Остальные сигналы можно передавать, только если вы перепривяжете их в программе реле.

Как диагностировать отсутствие связи с мастером?

В первую очередь смотрите на светодиод COM (жёлтый). При нормальном обмене данными он мигает. Если не горит или горит постоянно, связи нет. Проверьте: совпадение адресов, скорости и чётности; правильность подключения Data+ и Data-; наличие терминатора 120 Ом на обоих концах шины (для длинных линий или высоких скоростей). Также убедитесь, что мастер действительно опрашивает этот адрес.

Можно ли подключить несколько модулей SR3MBU01BD к одному базовому реле?

Нет. К одному базовому модулю Zelio Logic можно подключить только один модуль связи. Если требуется больше сетевых переменных, необходимо использовать другое решение (например, внешний шлюз или ПЛК).

Какой максимальной длины может быть линия RS-485?

При использовании качественного экранированного кабеля и скорости до 19200 бит/с длина может достигать 1000 метров. На более высоких скоростях (57600 бит/с) максимальная длина сокращается примерно до 300–500 метров. Для стабильной работы обязательно подключайте экран в одной точке и используйте согласующие резисторы (120 Ом) на концах.

Чем SR3MBU01BD принципиально отличается от SR2MBU01BD?

SR3MBU01BD предназначен для серии SR3 (питание 24 В DC), а SR2MBU01BD — для серии SR2 (также 24 В DC, но другие базовые модули). Они механически несовместимы: шинный соединитель у SR3 шире, и модуль не защёлкнется на корпусе SR2. Не пытайтесь подключать их, это может повредить устройства.

Нужен ли отдельный блок питания для модуля связи?

Нет, модуль полностью питается от базового реле через боковой разъём. Однако учитывайте, что потребляемая мощность модуля (1.1 Вт) увеличивает общий ток нагрузки базового блока. Если встроенного источника питания базового модуля едва хватает на собственную периферию, с модулем связи может возникнуть перегрузка. В таком случае используйте внешний источник 24 В для питания датчиков.

Как обновить прошивку модуля?

Модуль связи не имеет возможности обновления прошивки пользователем. Он работает с той версией микропрограммы, которая была записана на заводе. При необходимости обновления следует обратиться в сервисный центр Schneider Electric.

Что делать, если после подключения модуля базовое реле не видит его?

Проверьте, что в проекте Zelio Soft 2 добавлен именно SR3MBU01BD, а не другой модуль. Убедитесь, что физически модуль прижат к базовому блоку до щелчка, контакты чистые. Попробуйте перезагрузить питание реле. Если модуль по-прежнему не определяется (нет светодиода PWR), возможно, неисправен сам модуль или базовый блок.
