Главная » Johnson Controls » Johnson Controls LP-FX14D21-000C контроллер FX14

Johnson Controls LP-FX14D21-000C контроллер FX14

59 500 ₽

Johnson Controls LP-FX14D21-000C полевой контроллер FX14. 6 AI, 12 DI, 2 AO, 9 DO (реле), 24 В AC, N2 Open, часы реального времени, DIN-рейка.

Категория: Бренд:

Описание

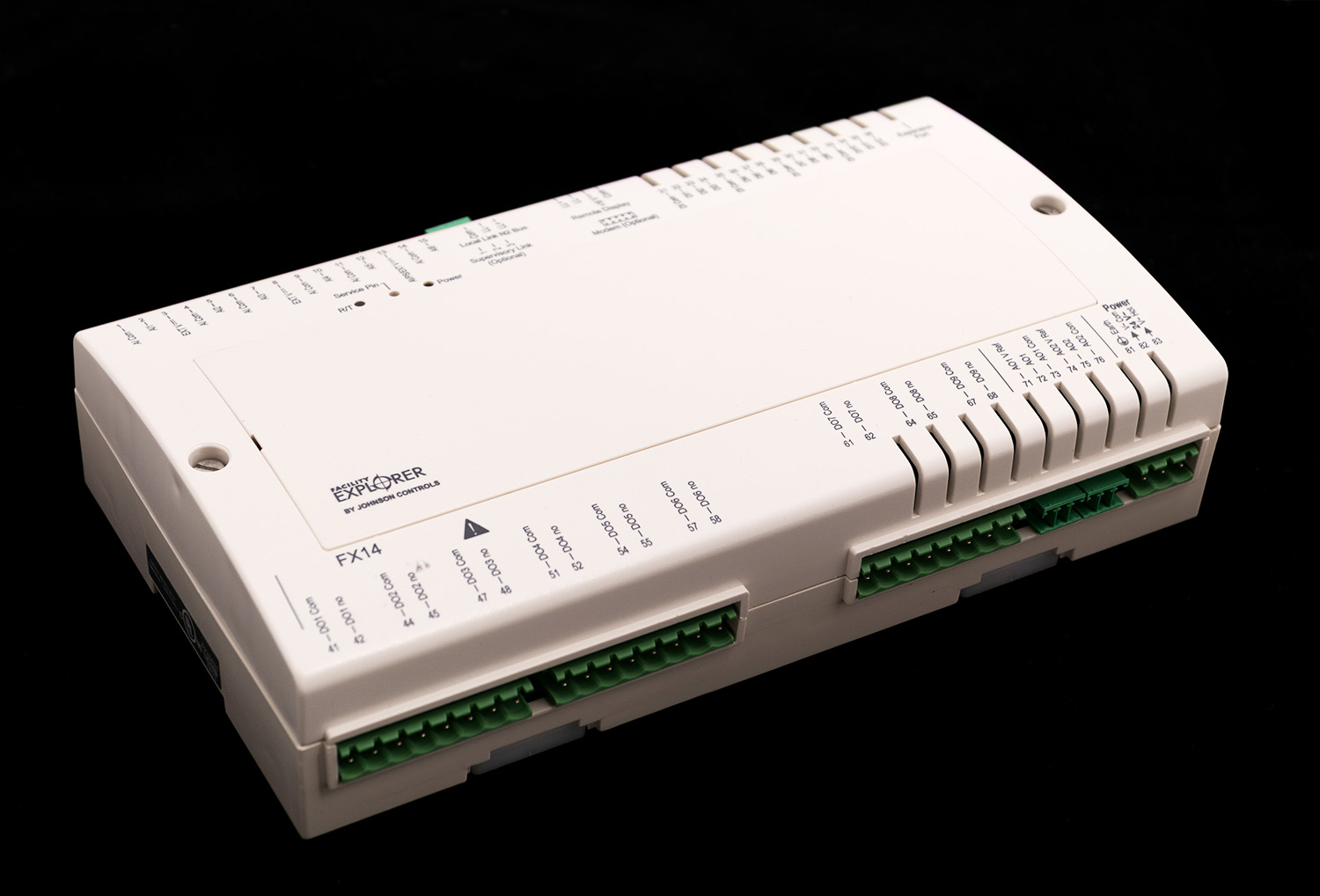

Johnson Controls LP-FX14D21-000C — полевой контроллер FX14 из серии Facility Explorer. Устройство предназначено для прямого управления механическим оборудованием систем отопления, вентиляции, кондиционирования и холодоснабжения (HVACR). Контроллер работает как автономно, так и в составе распределённой сети управления зданием. Встроенные часы реального времени обеспечивают функции расписания, аварийной сигнализации и архивирования трендов.

Модуль выполнен в корпусе для монтажа на DIN-рейку. Встроенный дисплей отсутствует; для локального мониторинга и настройки подключается внешний интерфейс Medium User Interface (MUI). Устройство оснащено 16-битным микропроцессором.

Основные технические характеристики:

ПараметрЗначение
ПроизводительJohnson Controls
Артикул (Part Number)LP-FX14D21-000C
Серия / СемействоFacility Explorer / FX14
Тип устройстваПолевой контроллер (Field Controller)
Напряжение питания24 В AC
Аналоговые входы (AI)6
Дискретные входы (DI)12
Аналоговые выходы (AO)2 (0–10 В или ШИМ)
Дискретные выходы (DO)9 (релейные)
Встроенный дисплейОтсутствует
Интерфейс связиN2 Open (карта)
Часы реального времениВстроенные
Внешний интерфейсMUI (панельный/настенный)
МонтажDIN-рейка
Процессор16-битный

Эксплуатационные параметры и условия монтажа:

Контроллер рассчитан на эксплуатацию в составе систем управления зданиями. Диапазон рабочих температур — от 0 до +50 °C, относительная влажность — 10…90 % без конденсации (уточняется по документации производителя). Монтаж выполняется на стандартную DIN-рейку. Для удалённого мониторинга и настройки подключается внешний интерфейс MUI. Питание подаётся напряжением 24 В переменного тока.

Схема подключения:

Подключение внешних цепей осуществляется через клеммные колодки на корпусе контроллера. Назначение каналов:

КаналНазначение
AI (6 шт.)Аналоговые входы для датчиков температуры, давления, влажности
DI (12 шт.)Дискретные входы для контактов, выключателей, датчиков положения
AO (2 шт.)Аналоговые выходы 0–10 В или ШИМ для управления приводами
DO (9 шт.)Релейные выходы для управления вентиляторами, насосами, клапанами

Рекомендации по подключению:

  • Для питания используйте источник 24 В AC.
  • Силовые кабели прокладывайте отдельно от сигнальных линий.
  • Для аналоговых сигналов используйте экранированные кабели.
  • Убедитесь в совместимости подключаемых датчиков с диапазонами входов контроллера.

Типовые применения:

  • Системы отопления, вентиляции и кондиционирования (HVAC) — управление приточными установками, фанкойлами, VAV-боксами, тепловыми насосами.
  • Холодильные системы — управление компрессорами, чиллерами, холодильными установками.
  • Управление зданиями (BMS) — интеграция в системы автоматизации зданий.
  • Автономное управление оборудованием — работа в качестве локального контроллера без подключения к сети.

Информация для заказа:

ПараметрЗначение
АртикулLP-FX14D21-000C
ПроизводительJohnson Controls

Детали

Состояние

Новый
