Siemens 6ES7317-7TK10-0AB0 CPU 317T-3 PN/DP
799 800 ₽
Siemens 6ES7317-7TK10-0AB0 CPU 317T-3 PN/DP для задач ПЛК и технологических функций. 1024 КБ, MPI/DP, DP(Drive), PROFINET, встроенные I/O.
Описание

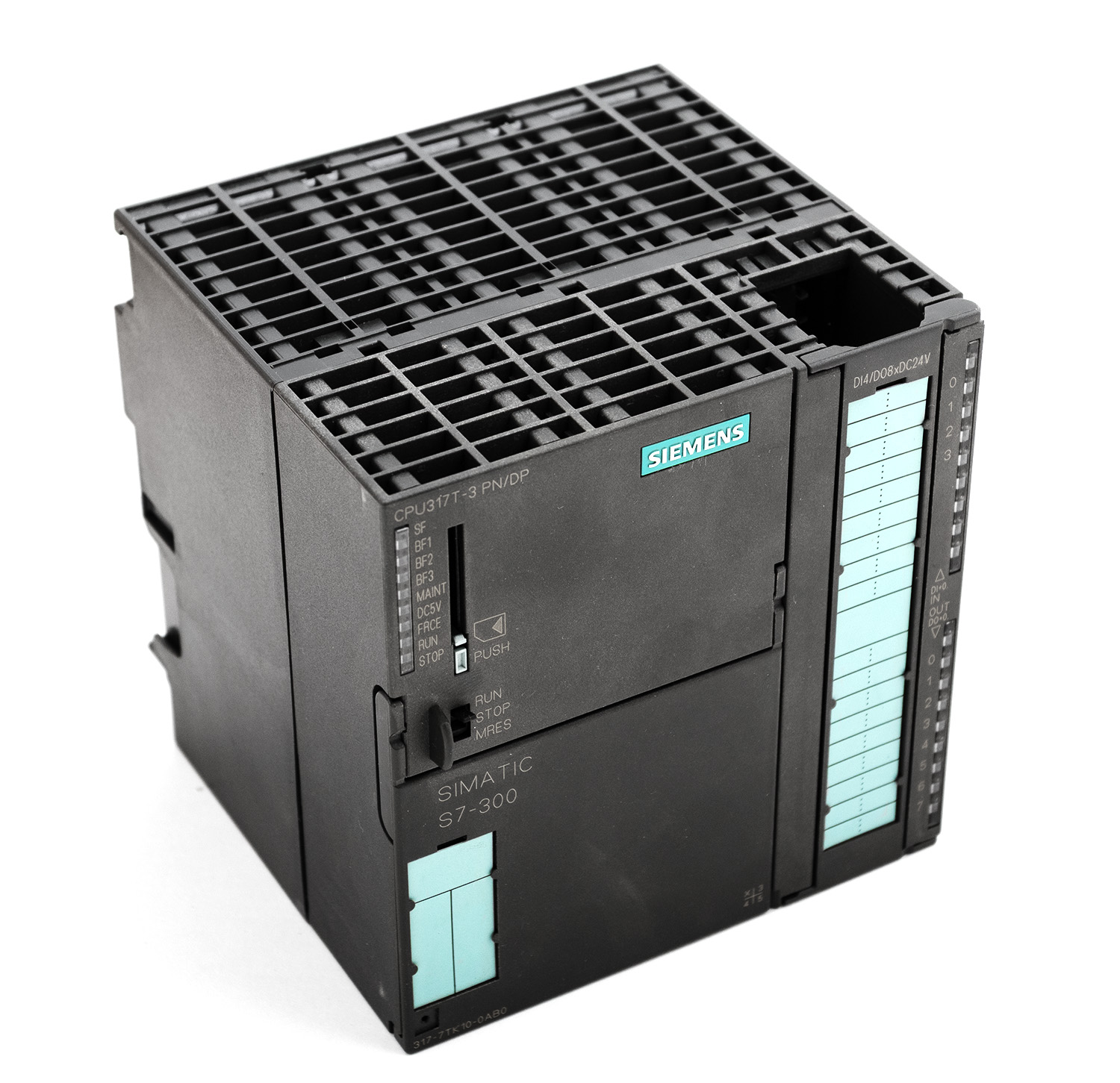

Siemens 6ES7 317-7TK10-0AB0 (полный артикул 6ES7317-7TK10-0AB0) — центральный процессор CPU 317T-3 PN/DP из семейства SIMATIC S7-300. Устройство предназначено для выполнения задач логического управления (ПЛК) и технологических задач: позиционирования, синхронизации, электронных кулачковых контроллеров, управления движением. Применяется в станкостроении, на упаковочных линиях, в робототехнике и других областях, где требуются одновременно функции контроллера и управления приводами.
Модуль выполнен в корпусе S7-300. На передней панели расположены светодиодные индикаторы состояния. Подключение внешних цепей осуществляется через 40-контактный фронтальный соединитель (заказывается отдельно). Для хранения программы требуется SIMATIC Micro Memory Card (MMC) объёмом не менее 8 МБ.
Основные технические характеристики (объединённая таблица):
| Параметр | Значение |
|---|---|
| Производитель | Siemens AG |
| Серия / Платформа | SIMATIC S7-300 / CPU 317T-3 PN/DP |
| Артикул (Part Number) | 6ES7317-7TK10-0AB0 |
| Тип устройства | Центральный процессор (CPU) для задач ПЛК и технологических функций |
| Рабочая память (RAM) | 1024 КБ |
| Расширение памяти | Нет |
| Загрузочная память (MMC) | SIMATIC Micro Memory Card, макс. 8 МБ (мин. 8 МБ) |
| Время хранения данных на MMC | 10 лет |
| Буферизация | Обеспечивается MMC (без батареи) |
| Время обработки битовой операции | 0,025 мкс (тип.) |
| Время обработки словной операции | 0,03 мкс (тип.) |
| Время обработки с плавающей точкой | 0,16 мкс (тип.) |
| Встроенные цифровые входы (DI) | 4 (технологические) |
| Встроенные цифровые выходы (DO) | 8 (технологические, быстродействующие) |
| Интерфейс 1 | MPI/DP, 12 Мбит/с |
| Интерфейс 2 | DP(Drive), 12 Мбит/с |
| Интерфейс 3 | PROFINET (Ethernet), 2-портовый коммутатор, 10/100 Мбит/с |
| Протоколы | MPI, PROFIBUS DP, PROFINET IO, TCP/IP, ISO-on-TCP, UDP |
| Аппаратные часы | Да |
| Синхронизация времени | Да (MPI, DP, Ethernet NTP) |
| Напряжение питания | 24 В DC (19,2…28,8 В) |
| Потребляемый ток (ном.) | 1 050 мА |
| Рассеиваемая мощность | 7,5 Вт |
| Габаритные размеры (Ш × В × Г) | 120 × 125 × 130 мм |
| Масса | ≈ 640 г |
| Степень защиты | IP20 |
| Рабочая температура | 0…+60 °C |
| Программное обеспечение | STEP 7 V5.5 SP2 и выше + S7-Technology V4.2 SP3 |
| Статус продукта | PM410 — поддержка продукта завершена |
Эксплуатационные параметры и условия монтажа:
Процессор рассчитан на эксплуатацию в диапазоне температур от 0 до +60 °C. Монтаж выполняется в стойку S7-300. Для работы требуется SIMATIC Micro Memory Card (MMC) объёмом не менее 8 МБ, а также 40-контактный фронтальный соединитель — оба аксессуара заказываются отдельно.
Схема подключения:
| Интерфейс | Назначение |
|---|---|
| X1 (MPI/DP) | MPI или PROFIBUS DP (12 Мбит/с) |
| X2 (DP/DRIVE) | PROFIBUS DP (DRIVE) для приводов |
| X3 (PROFINET) | PROFINET IO, Ethernet (2-портовый коммутатор) |
| Встроенные DI/DO | Технологические входы/выходы для функций позиционирования и кулачкового контроля |
Рекомендации по подключению:
- Для работы обязательна установка SIMATIC MMC объёмом не менее 8 МБ.
- Для подключения полевых цепей используйте 40-контактный фронтальный соединитель.
- Для связи с приводами используйте интерфейс DP(Drive).
- Для интеграции в PROFINET-сети используйте встроенный 2-портовый коммутатор.
- Силовые кабели прокладывайте отдельно от сигнальных линий.
Типовые применения:
- Станки с ЧПУ — управление приводами подач и главного движения.
- Упаковочное оборудование — синхронизация движения, позиционирование.
- Роботизированные комплексы — управление манипуляторами.
- Полиграфические и текстильные машины — точное управление осями.
- Многокоординатные системы — управление до 32 осями позиционирования.
Информация для заказа и связанные компоненты:
| Параметр | Значение |
|---|---|
| Артикул | 6ES7317-7TK10-0AB0 |
| Производитель | Siemens AG |
| Совместимое ПО | STEP 7 V5.5 SP2 и выше + S7-Technology V4.2 SP3 |
Связанные компоненты (заказываются отдельно):
| Наименование | Артикул / Описание |
|---|---|
| SIMATIC Micro Memory Card (MMC), 8 МБ | 6ES7953-8LPxx-0AA0 |
| 40-контактный фронтальный соединитель | 6ES7392-1AM00-0AA0 (винтовой) / 6ES7392-1BM01-0AA0 (пружинный) |
| Стойки S7-300 | Заказываются отдельно |
| Блоки питания | PS 307 (6ES7307-1EA01-0AA0) и аналогичные |
Детали
| Состояние | Новый, упаковка вскрыта |
|---|
