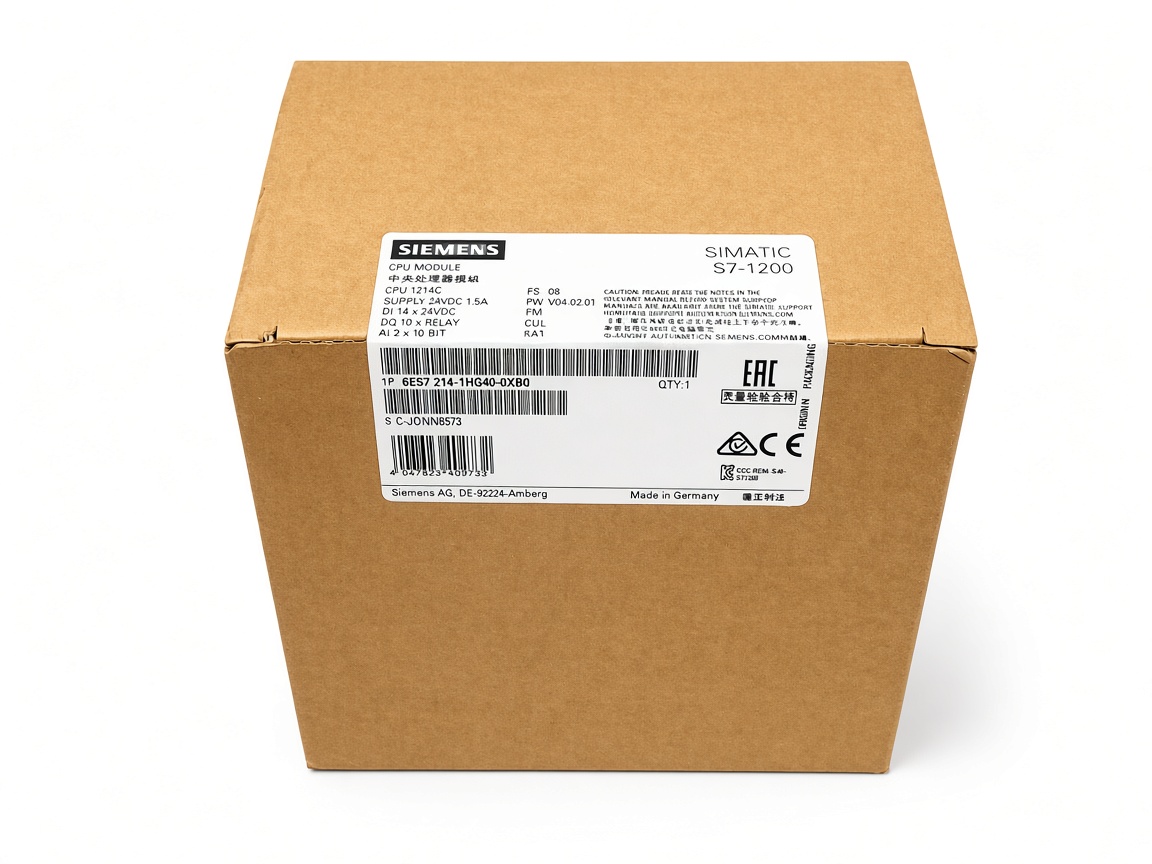

Siemens Simatic S7-1200 6ES7 214-1HG40-0XB0 CPU 1214C

Как обновить прошивку (firmware) CPU до версии 4.7 или более новой?

Обновление выполняется через TIA Portal или с помощью карты памяти SIMATIC Memory Card.

• Через TIA Portal: подключитесь к CPU, откройте «Online & Diagnostics», выберите «Firmware update». Укажите файл прошивки (.upd), скачанный с сайта Siemens. CPU должен находиться в состоянии STOP.

• Через карту памяти: скопируйте файл прошивки на пустую SIMATIC Memory Card (создайте папку «Firmware» и поместите в неё файл). Вставьте карту в CPU и выполните общий сброс (MRES), удерживая переключатель режимов. Процесс обновления запустится автоматически. Перед обновлением обязательно сохраните резервную копию проекта, так как все данные в рабочей памяти будут потеряны.

Как использовать аналоговые входы 0–10 В для измерения сигнала 4–20 мА?

Встроенные аналоговые входы рассчитаны только на напряжение. Для подключения токовых датчиков подключите прецизионный резистор 500 Ом (0,1%) параллельно входу (между AIx и общим проводом). Ток 4–20 мА создаст на резисторе падение напряжения 2–10 В, которое будет линейно преобразовано. После этого в программе масштабируйте полученное значение с учётом диапазона 4–20 мА.

Как настроить связь по протоколу Modbus TCP (клиент)?

В TIA Portal добавьте в программу вызов функционального блока MB_CLIENT (из библиотеки Modbus TCP). Укажите IP‑адрес сервера Modbus, номер порта (обычно 502), идентификатор соединения и интервал опроса. Свяжите регистры Modbus (Holding Registers) с переменными в DB. Циклический вызов блока инициирует обмен; результат выполнения возвращается в параметрах ND (готово) и ERROR. Для Modbus RTU потребуется отдельный коммуникационный модуль CM 1241 (RS‑232/485).

Как активировать и использовать встроенный веб‑сервер для удалённого мониторинга?

В свойствах CPU в TIA Portal перейдите на вкладку «Web server» и установите флажок «Activate web server». Создайте учётные записи пользователей с правами доступа. Загрузите конфигурацию. После этого веб‑сервер будет доступен по IP‑адресу CPU через стандартный браузер. Вы можете просматривать переменные, состояние CPU и даже подгружать пользовательские веб‑страницы.

Чем этот CPU (DC/DC/Relay) отличается от версии AC/DC/Relay (1BG40) и как выполнить замену?

Основные отличия:

• Питание: 1HG40 питается от 20.4…28.8 В DC, а 1BG40 — от 85…264 В AC. Замена потребует обеспечения источника 24 В DC.

• Прошивка и ПО: 1HG40 поставляется с FW V4.7 и требует TIA Portal V20 или выше, в то время как 1BG40 — с FW V4.6 и TIA Portal V17.

• Пусковой ток: у 1HG40 выше (до 12 А), что важно учесть при выборе источника питания. При замене в проекте TIA Portal достаточно заменить тип устройства на 6ES7 214‑1HG40‑0XB0, перекомпилировать и загрузить конфигурацию. Программа пользователя, как правило, не требует изменений.

Можно ли с помощью этого CPU управлять шаговым двигателем?

CPU поддерживает до 8 осей управления движением (Motion Control), однако для вывода импульсных последовательностей (PTO) необходимы транзисторные выходы, которых у данной модели нет. Для реализации управления шаговым двигателем вы можете:

• Установить сигнальную плату SB 1222 (DQ) с транзисторными выходами и сконфигурировать на неё PTO.

• Использовать модуль распределённого ввода-вывода PROFINET (например, ET 200SP) с соответствующими выходами и управлять им по сети.

• Управлять позиционером, выдавая команды по PROFINET на внешний модуль.

Как выполнить полный сброс (Memory Reset) CPU до заводских настроек?

Поверните ключ‑переключатель на передней панели в положение MRES и удерживайте примерно 5 секунд, пока светодиод STOP не начнёт медленно мигать. Затем переведите ключ в RUN и снова в MRES. Все пользовательские программы и данные будут удалены. Если установлена карта памяти, она не форматируется, и CPU загрузится с неё при следующем запуске. Чтобы очистить и карту, предварительно извлеките её или выполните сброс с установленной картой, а затем в TIA Portal загрузите пустой проект.

Что делать, если при включении питания не светятся индикаторы и CPU не запускается?

Проверьте:

• Напряжение на клеммах L+ и M должно быть в диапазоне 20.4…28.8 В DC, с соблюдением полярности. Встроенная защита от обратной полярности предотвратит повреждение, но CPU не запустится.

• Внешний автоматический выключатель должен быть включён и исправен.

• Не превышен ли пусковой ток (может достигать 12 А при 28.8 В) — если источник питания не выдерживает такой бросок, он может уходить в защиту. Используйте источник с запасом по току.

• При отсутствии реакции после проверки питания возможно повреждение самого CPU.

Как расширить память для хранения архивов данных (Data Logging)?

CPU 1214C поддерживает запись архивов на SIMATIC Memory Card. В TIA Portal сконфигурируйте объект Data Log и укажите в качестве места хранения «Memory Card». Карта должна быть вставлена в слот CPU. Количество циклов записи на карту ограничено, поэтому для часто обновляемых архивов настройте циклическую запись с достаточным интервалом. При отсутствии карты можно записывать небольшие объёмы во внутреннюю загрузочную память, но её ресурс также конечен.

Как подключить несколько панелей оператора к одному CPU через PROFINET?

Встроенный порт PROFINET поддерживает до 16 одновременных HMI‑соединений. Добавьте в TIA Portal каждую панель как отдельное устройство и настройте связь с тем же IP‑адресом CPU. Никаких дополнительных настроек на стороне контроллера не требуется. Учтите, что общая пропускная способность сети и загрузка CPU должны оставаться в допустимых пределах.

Как диагностировать ошибки обмена по PROFINET?

В TIA Portal откройте «Online & Diagnostics» CPU, перейдите на вкладку «Communication». Здесь отображается состояние PROFINET‑интерфейса и активные соединения. Если устройство ввода‑вывода не отвечает, проверьте кабель, IP‑адреса и наличие питания на удалённой станции. Также в диагностическом буфере CPU фиксируются события обрыва связи.

Как использовать высокоскоростные счётчики (HSC) на входах I0.0–I0.5?

В аппаратной конфигурации TIA Portal для нужного канала выберите режим «HSC». Задайте тип счёта (например, счёт импульсов, частотомер), частоту фильтрации и другие параметры. После этого в программе можно считывать текущее значение счётчика через соответствующий технологический объект. Максимальная частота счёта — 100 кГц (для версий с транзисторными входами, у релейных — до 30 кГц на практике). Убедитесь, что сигнал поступает на клеммы, соответствующие назначенному HSC.

Какой максимальный ток может отдать встроенный источник питания датчиков?

Встроенный источник 24 В DC (клеммы L+ и M) обеспечивает питание подключённых датчиков и цепей управления током до 400 мА (суммарно для всех нагрузок). Если этого недостаточно, используйте внешний промышленный блок питания 24 В DC. Подключите его параллельно, строго соблюдая полярность, и запитывайте дополнительные устройства напрямую от внешнего источника. Не пытайтесь нагружать встроенный источник больше указанного лимита, это может привести к его отключению или повреждению.
