Siemens 6ES7151-1BA02-0AB0 IM151-1 High Feature

Описание

Siemens 6ES7151-1BA02-0AB0 — интерфейсный модуль IM151-1 High Feature из семейства SIMATIC DP для распределённой периферии ET 200S. Модуль выполняет функцию «головы» станции: он связывает модули ввода-вывода ET 200S с ведущим контроллером по сети PROFIBUS DP. Модификация High Feature отличается расширенными функциями: поддержкой изохронного режима, SYNC/FREEZE, прямого обмена данными между ведомыми (slave-to-slave) и обновления прошивки через PROFIBUS.

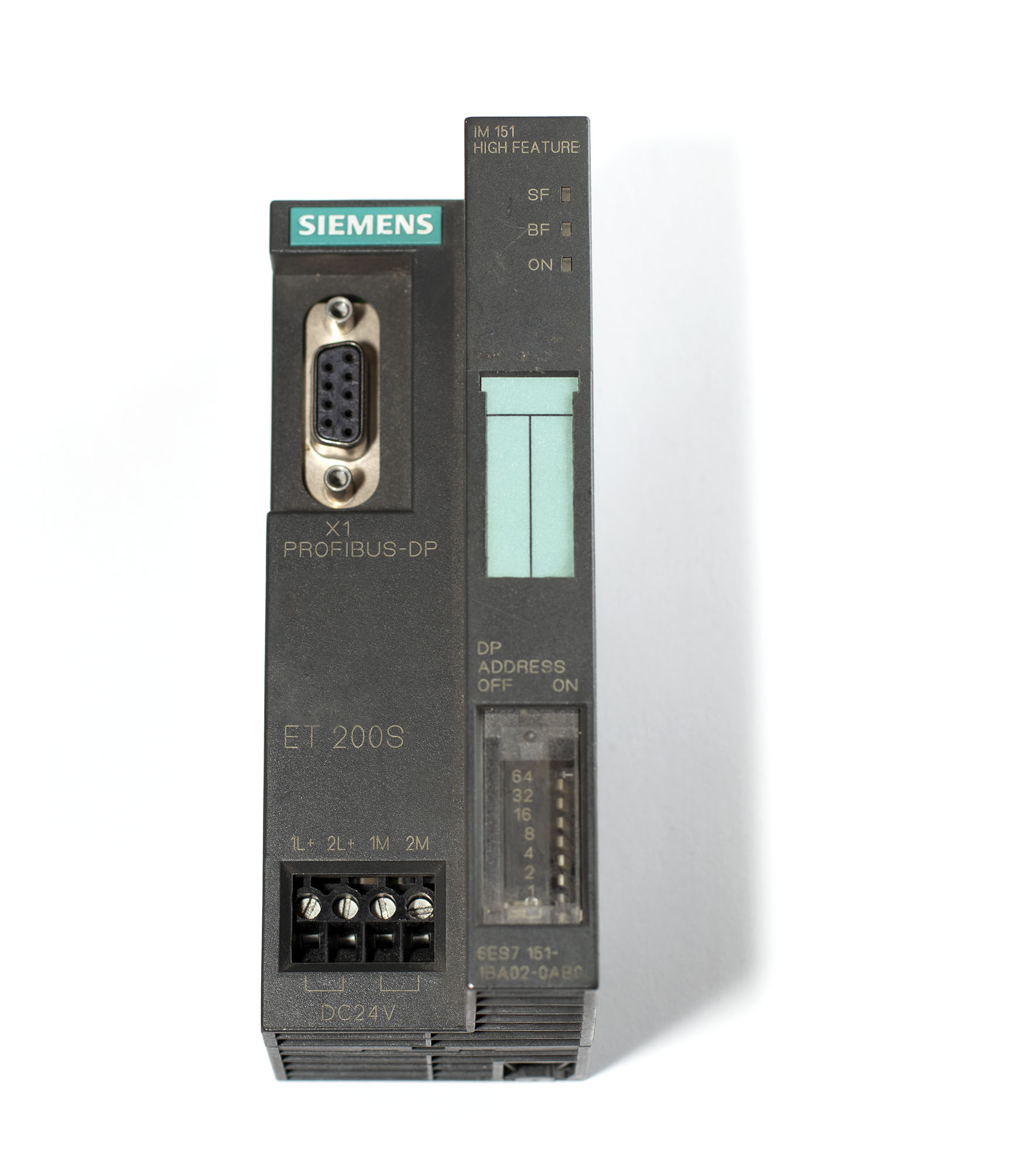

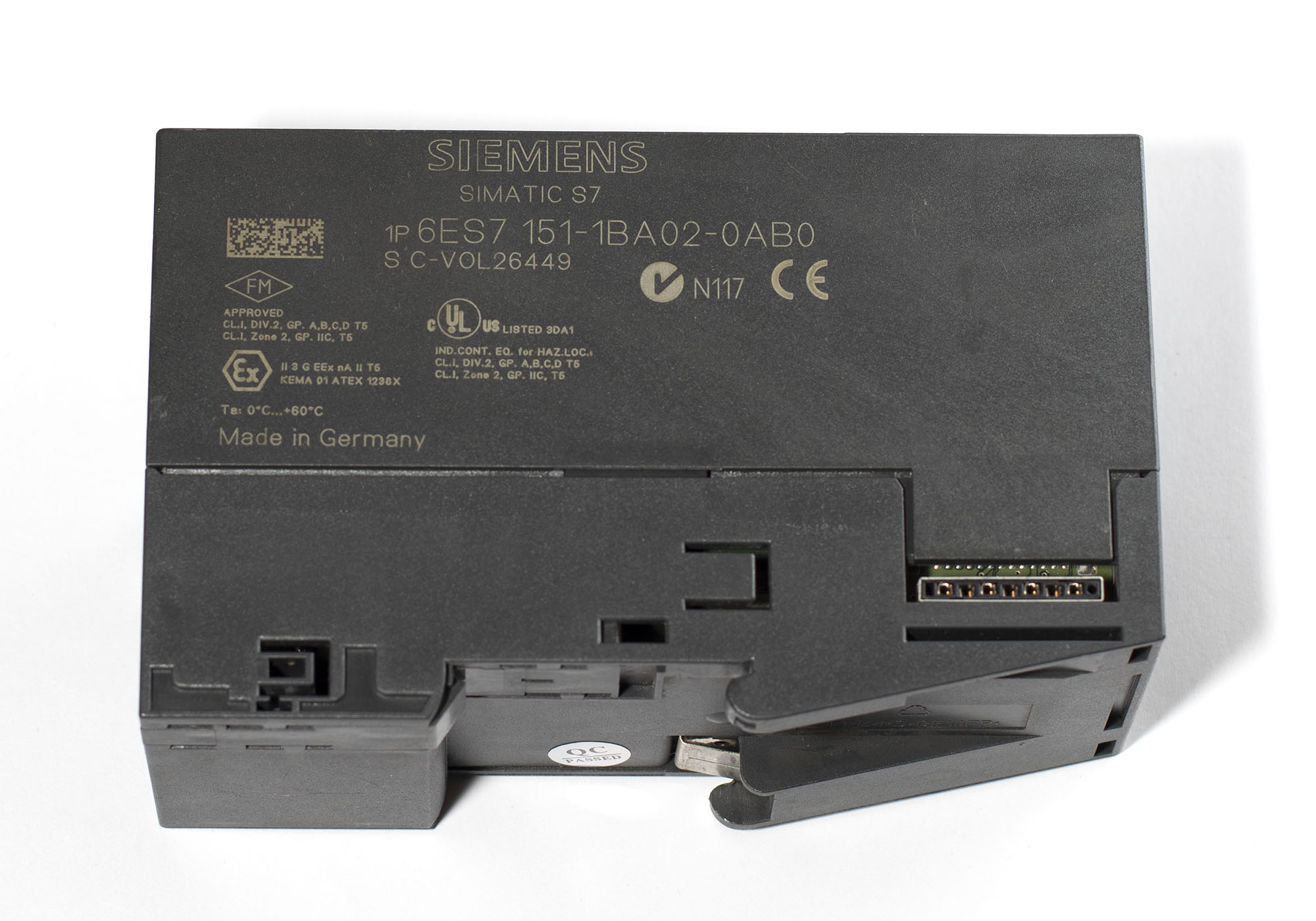

Модуль выполнен в компактном корпусе шириной 45 мм для монтажа на профильную шину ET 200S. На передней панели расположены светодиоды состояния (SF, BF, ON), 9-полюсный разъём Sub-D для подключения к PROFIBUS DP с встроенным терминатором, а также разъёмы для питания и адресации.

Основные технические характеристики:

Эксплуатационные параметры и условия монтажа:

Модуль рассчитан на эксплуатацию в диапазоне температур от 0 до +60 °C. Степень защиты IP20 предполагает установку в закрытый распределительный шкаф. Монтаж выполняется на профильную шину ET 200S. Питание подаётся напряжением 24 В DC. При установке необходимо соблюдать правила защиты от электростатических разрядов (ESD).

Схема подключения:

Подключение к сети PROFIBUS DP выполняется через 9-полюсный разъём Sub-D на передней панели модуля. В комплект поставки входит терминальный модуль для оконечивания шины. Питание подводится к соответствующим клеммам на модуле.

Рекомендации по подключению:

• Для подключения к PROFIBUS DP используйте стандартный кабель с разъёмом Sub-D.
• В комплект входит терминальный модуль — используйте его для оконечивания линии на последнем узле.
• Для изохронного режима убедитесь, что ведущий контроллер и все ведомые устройства поддерживают эту функцию.
• Силовые кабели прокладывайте отдельно от сигнальных линий.

Типовые применения:

Модуль IM151-1 High Feature используется в системах распределённого ввода-вывода на базе ET 200S:

• Многокоординатные приводные системы — изохронный режим обеспечивает синхронизацию осей с точностью до такта шины.
• Конвейерные системы и упаковочные линии — сбор данных с дискретных и аналоговых датчиков на распределённых участках.
• Станкостроение — интеграция удалённой периферии в системы управления станками.
• Промышленная автоматизация — подключение до 63 модулей I/O к контроллерам SIMATIC S7.

Информация для заказа:

Примечание: для конфигурирования модуля требуется STEP 7 V5.4 SP5 или выше. Обновление прошивки выполняется через PROFIBUS DP с использованием файла *UPD.
