Emerson DeltaV KJ3102X1-BE1 VE4013S2B1 12P2703X042 H

Цена по запросу

Аналоговый выходной модуль для DeltaV M‑Series I/O, до 8 каналов 4‑20 мА с HART-коммуникацией. Резервирование, сертификация SIL для опасных зон.

Категория: Коммуникационные процессоры Бренд: DeltaV, Emerson

Описание

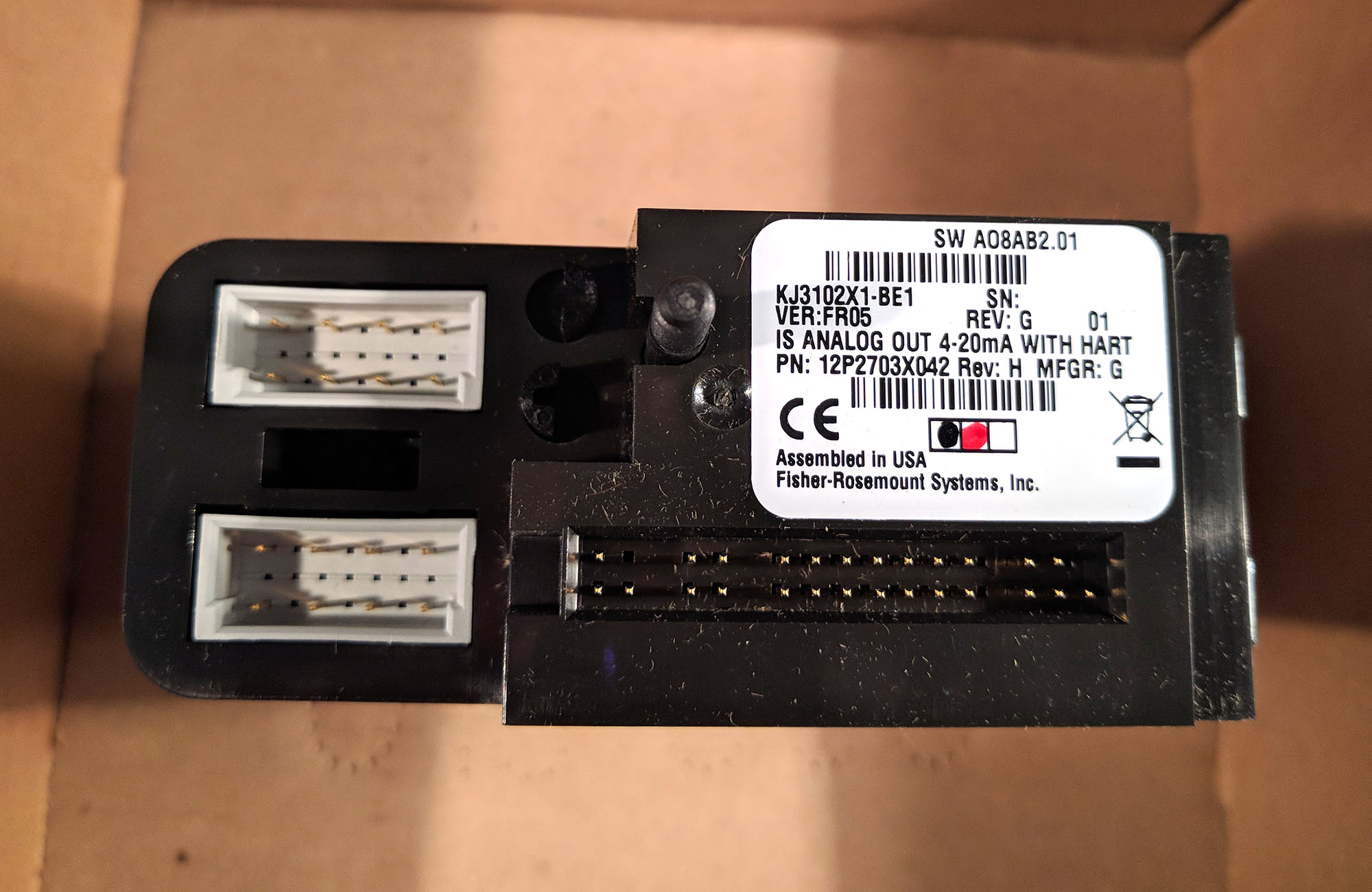

Emerson DeltaV KJ3102X1‑BE1 — это аналоговый выходной модуль (analog output module / AO card) из серии DeltaV M‑Series I/O, предназначенный для точного управления полевыми устройствами в распределенных системах управления (DCS) DeltaV. Модуль преобразует цифровые команды контроллера в прецизионные аналоговые сигналы для управления клапанами, позиционерами, преобразователями частоты и другими исполнительными механизмами.

Модуль выпускается в нескольких вариантах исполнения, различающихся количеством каналов и набором функций. Базовая версия (12P2703X022) оснащена 4 аналоговыми выходами с поддержкой протокола HART, что обеспечивает двунаправленную цифровую связь с интеллектуальными полевыми устройствами для удаленной диагностики и конфигурации. Версия 12P2703X052 предлагает 8 каналов и также поддерживает HART-коммуникацию.

Модуль выполнен в компактном корпусе и устанавливается в стандартную стойку DeltaV. Он имеет степень защиты IP20 (базовое исполнение) или IP65 (версия для тяжелых условий) и рассчитан на работу при температурах от -40 до +85 °C, что делает его пригодным для эксплуатации в экстремальных климатических условиях.

Технические характеристики:

Параметр	Значение
каталожный номер (модель)	KJ3102X1‑BE1 (VE4013S2B1)
номера деталей (part numbers)	12P2703X022 (4‑канальный), 12P2703X052 (8‑канальный)
тип устройства	аналоговый выходной модуль (Analog Output Module, AO Card)
серия / семейство	DeltaV M‑Series I/O
количество аналоговых выходов	4 (12P2703X022) / 8 (12P2703X052)
тип выходного сигнала	4–20 мА
коммуникационный протокол	HART (двунаправленный)
скорость передачи HART	1200 бит/с
напряжение питания	24 В DC (12P2703X052) / 12 В DC (12P2703X022)
потребляемая мощность	≤ 1.2 Вт (8-канальная версия) / ≤ 2 Вт (4-канальная версия)
погрешность (точность)	±0,1% от полной шкалы
время отклика	≤ 2 мс
степень защиты (enclosure rating)	IP20 (12P2703X022) / IP65 (12P2703X052)
рабочая температура	-40…+85 °C (12P2703X052) / -25…+70 °C (12P2703X022)
температура хранения	-40…+85 °C
относительная влажность	5…95 % (без конденсации)
габаритные размеры (Ш x В x Г)	94 x 94 x 110 мм (4‑канальный) / 100 x 100 x 30 мм (8‑канальный)
вес	приблизительно 0.2 – 0.5 кг (в зависимости от исполнения)
монтаж	в стойку DeltaV
горячая замена (hot‑swap)	да
резервирование (redundancy)	поддерживается (1:1)
сертификаты безопасности	SIL (IEC 61508, IEC 61511)
сертификаты	CE, UL, CSA
соответствие стандартам	RoHS
страна происхождения	США (USA)

Применение:

Аналоговый выходной модуль Emerson DeltaV KJ3102X1‑BE1 находит широкое применение в различных отраслях промышленности, где требуется точное управление технологическими процессами и высокая надежность:

нефтегазовая и нефтехимическая промышленность: управление регулирующими клапанами на установках переработки нефти и газа, газораспределительных пунктах и компрессорных станциях, включая применение во взрывоопасных зонах (зона 2).
химическая промышленность: точное регулирование расхода реагентов, управление заслонками и дозирующими насосами в реакторах и колоннах.
энергетика и электроэнергетика: управление клапанами паровых турбин, регулирование подачи топлива в котлах, контроль работы вспомогательного оборудования на тепловых электростанциях.
фармацевтическая промышленность и биотехнологии: управление дозированием компонентов, регулирование температуры и давления в биореакторах с соблюдением строгих норм GMP и FDA.
металлургия и горнодобывающая промышленность: управление заслонками, клапанами и приводами в прокатных станах, обогатительных фабриках и конвейерных системах.
водоподготовка и очистка сточных вод: регулирование подачи реагентов, управление задвижками и насосами на станциях водоочистки и водоотведения.
целлюлозно-бумажная промышленность: управление клапанами в варочных котлах, регулирование подачи пара и химикатов в производственных линиях.

Детали

Состояние	Новый

FAQs

Раздел часто задаваемых вопросов по аналоговому выходному модулю Emerson DeltaV KJ3102X1‑BE1

Как быстро оценить состояние модуля и каналов по светодиодной индикации?

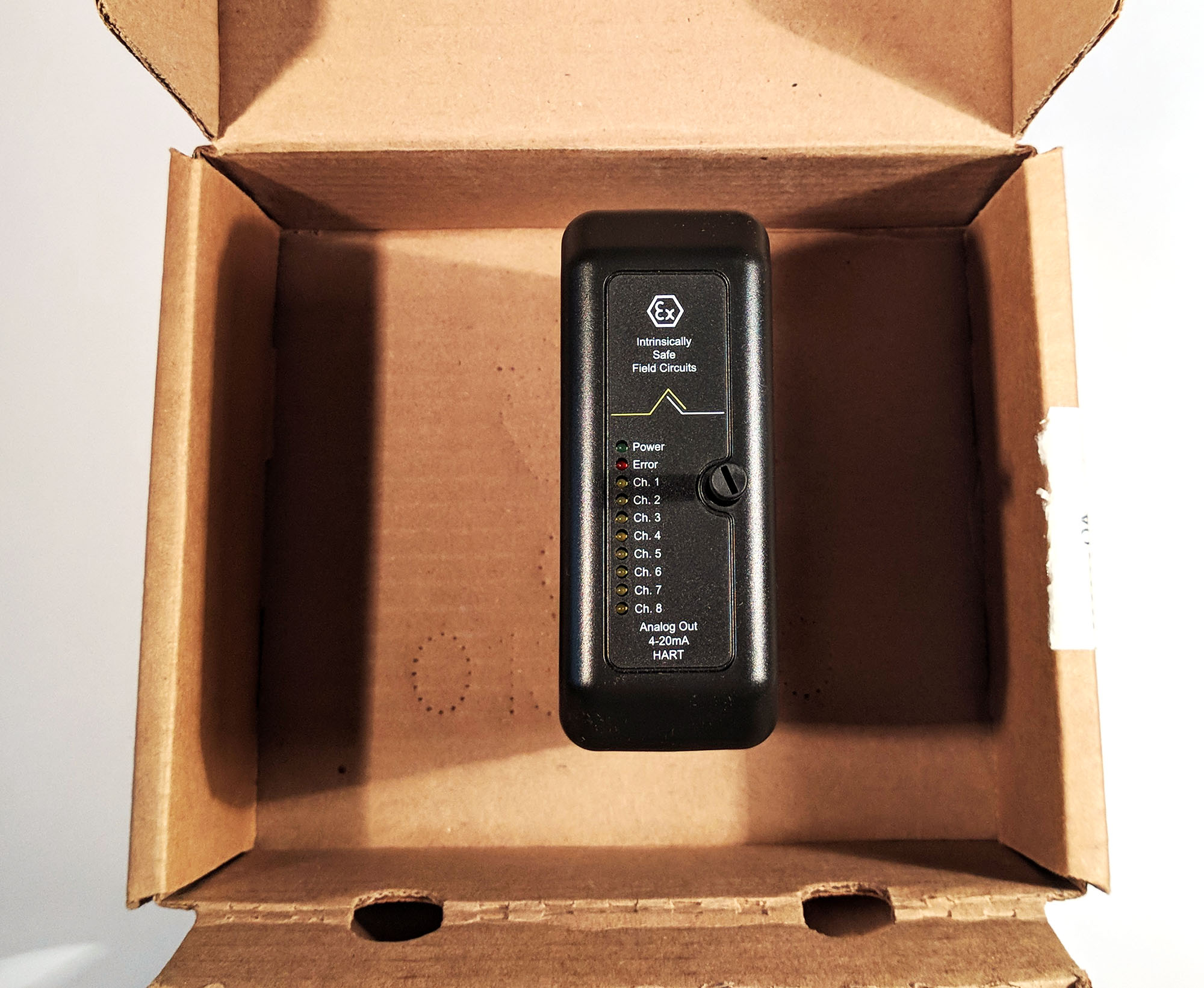

На передней панели модуля расположены светодиоды, позволяющие провести первичную диагностику без подключения к DeltaV Explorer:

PWR (зелёный) – питание модуля в норме.
STATUS (зелёный/красный) – отображает общее состояние: зелёный – норма, красный – внутренняя ошибка или потеря связи с контроллером.
CH1…CH4 (зелёные) – горят при активной передаче аналогового сигнала (ток > 3.8 мА). Если светодиод не горит, возможно, выход отключён, обрыв линии или сигнал ниже порога. Мигание может указывать на диагностическое событие (обрыв, перегрузка).

Как настроить резервирование 1:1 и что происходит при отказе основного модуля?

Резервирование настраивается на уровне несущей платы (carrier). Установите два идентичных модуля KJ3102X1‑BE1 в парные слоты, специально предназначенные для резервирования. В DeltaV Explorer в конфигурации стойки они автоматически распознаются как резервная пара (Redundant Pair). При отказе основного модуля (например, пропадание питания или внутренняя ошибка) резервный модуль автоматически подхватывает управление выходами, обеспечивая безударное переключение (bumpless transfer). Скорость переключения составляет менее 100 мс, что критически важно для непрерывных процессов.

Как получить доступ к HART‑данным подключённых устройств в системе DeltaV?

HART‑сигнал накладывается на аналоговый выход 4–20 мА. Для считывания расширенных данных (диагностика, вторичные переменные) необходимо, чтобы в проекте DeltaV был сконфигурирован HART‑канал для соответствующего устройства. В Control Studio добавьте функциональный блок HART (например, HART_DEVICE) и свяжите его с физическим каналом модуля. После загрузки конфигурации HART‑переменные станут доступны для отображения на мнемосхемах и в списках алармов.

Как безопасно выполнить горячую замену модуля в работающей системе?

Модуль поддерживает горячую замену (hot‑swap). Процедура:

Убедитесь, что заменяемый модуль не является активным в резервированной паре (если она есть). При необходимости выполните принудительное переключение на резервный модуль.
Аккуратно извлеките старый модуль из разъёма несущей платы.
Установите новый модуль в тот же слот до фиксации защёлок.
Новый модуль автоматически проинициализируется и загрузит конфигурацию с контроллера. При использовании HART‑устройств может потребоваться до 30 секунд на восстановление связи. Внимание: во взрывоопасной зоне (Zone 2) перед извлечением модуля обязательно обесточьте полевые цепи, если это требуется местными нормами.

Какой тип клеммной колодки и механической кодировки используется?

Модуль устанавливается на стандартную 40‑контактную несущую плату (carrier) DeltaV M‑Series, например, KJ4001X1‑CK1. Для предотвращения ошибочной установки модуля в непредназначенный слот используется система механических ключей (rotary keys). Убедитесь, что позиция ключа на модуле (обычно код B2 для AO) соответствует ответной части на несущей плате. Не пытайтесь вставлять модуль с несовпадающим ключом.

Как проверить точность выходного сигнала без демонтажа модуля?

Самый простой способ – использовать токоизмерительные клещи или мультиметр, подключённый последовательно в петлю 4–20 мА. В DeltaV Operate или Control Studio задайте фиксированное значение выхода (например, 50% – 12 мА) и измерьте ток. Если измеренное значение расходится с заданным более чем на 0,1% (20 мкА), проверьте сопротивление нагрузки (не более 600 Ом) и отсутствие заземления на линии. Сам модуль не требует периодической калибровки, так как она проведена на заводе.

Какие требования к питанию и как рассчитать нагрузку на шину?

Модуль потребляет ток от внутренней шины LocalBus (12 В или 24 В в зависимости от версии). Суммируйте потребление всех модулей в стойке и убедитесь, что оно не превышает возможности блока питания системы. Особое внимание уделите 8‑канальной версии (12P2703X052) — её потребляемая мощность около 1.2 Вт. При расчёте также учитывайте пусковые токи. Если суммарная нагрузка близка к пределу, рассмотрите установку дополнительного блока питания.

Какие ограничения при эксплуатации во взрывоопасной зоне (ATEX Zone 2)?

Версия модуля с IP65 (12P2703X052) имеет сертификацию для установки в зоне 2. Однако необходимо соблюдать следующие требования:

Модуль должен быть установлен в сертифицированный шкаф с соответствующей степенью защиты.
Все кабельные вводы должны обеспечивать сохранение класса взрывозащиты.
Горячая замена в зоне 2 разрешена только при условии, что атмосфера невзрывоопасна, либо полевые цепи обесточены.
Убедитесь, что температура окружающей среды не превышает +85 °C, а при монтаже учтено влияние соседнего оборудования.
