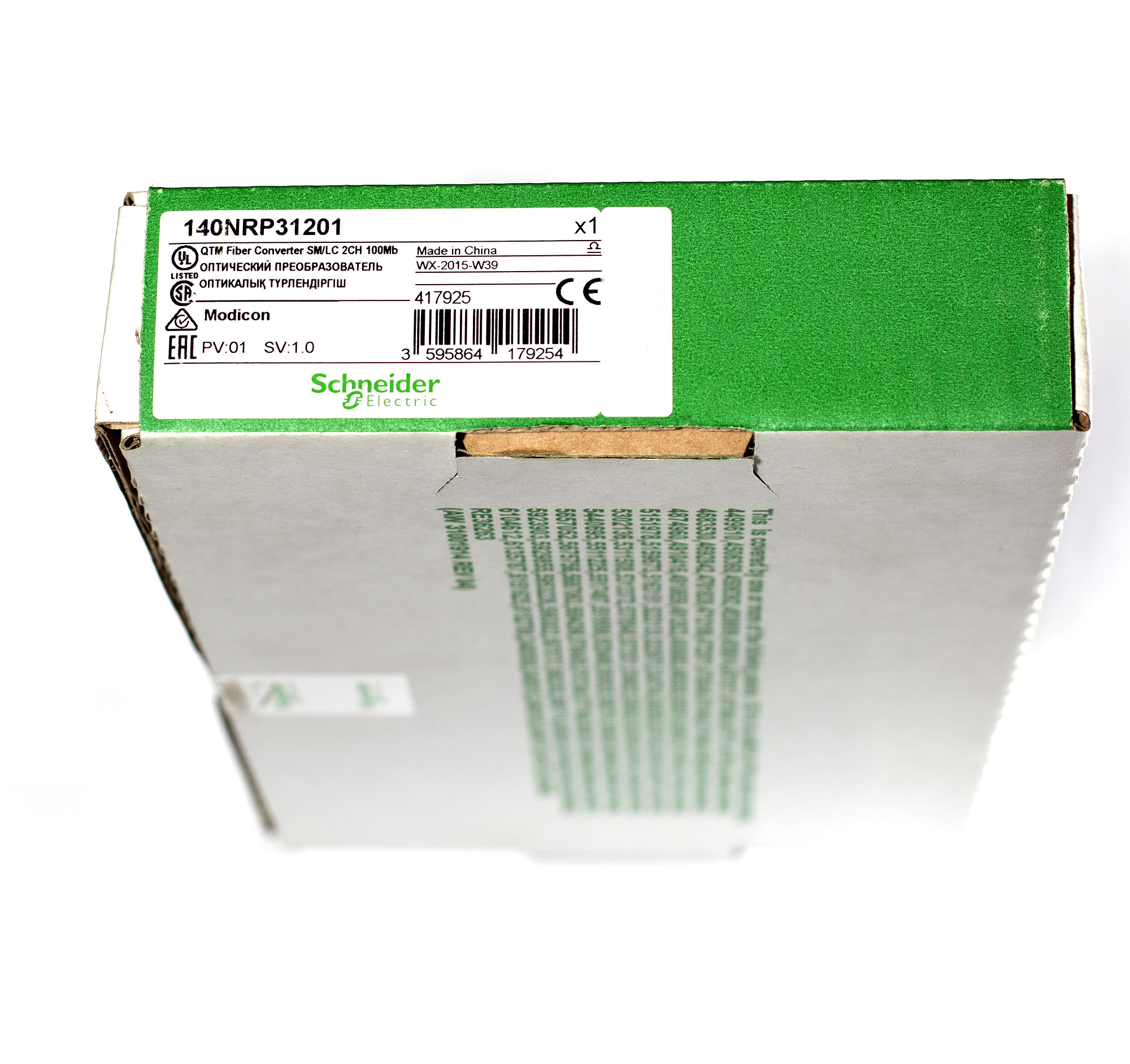

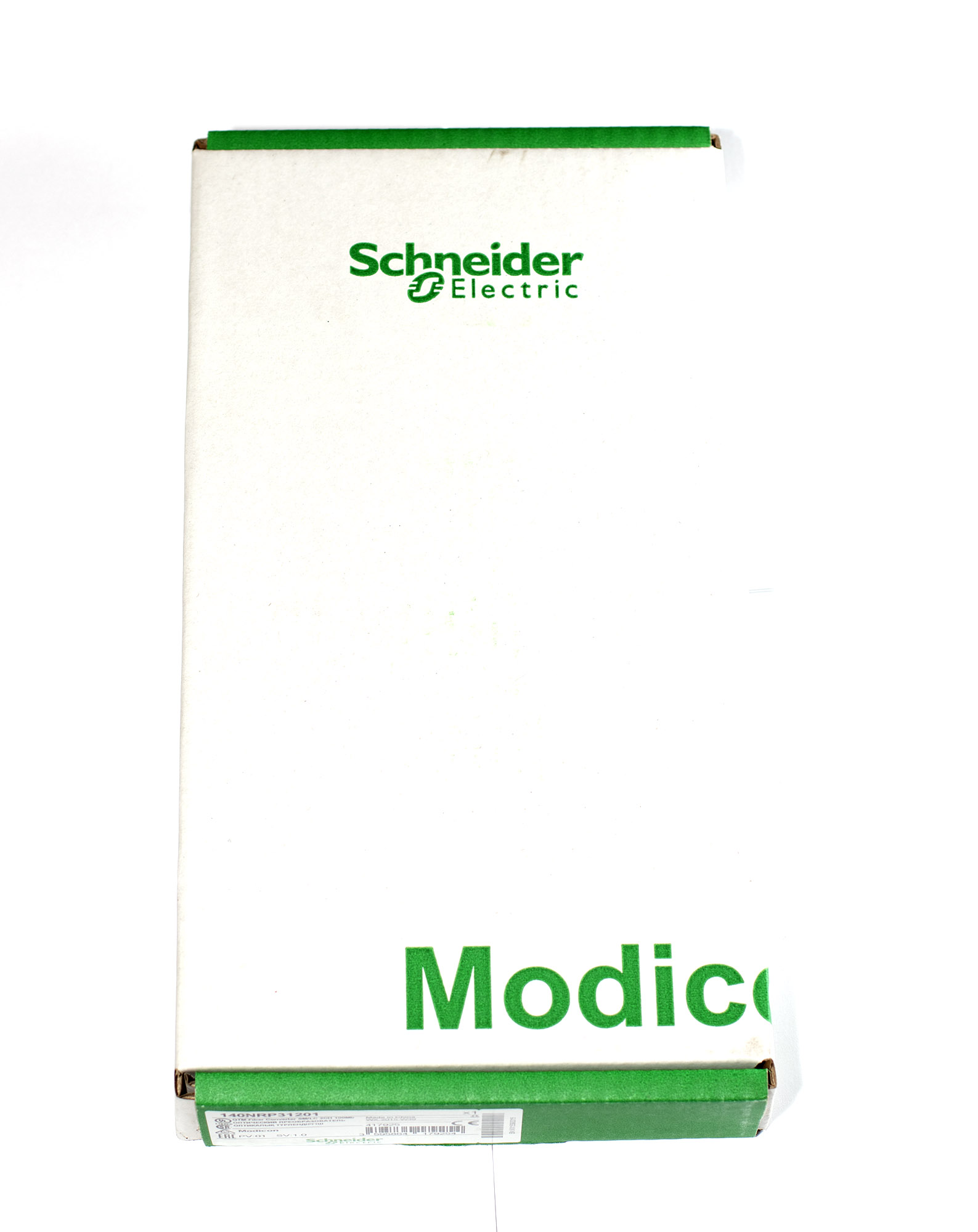

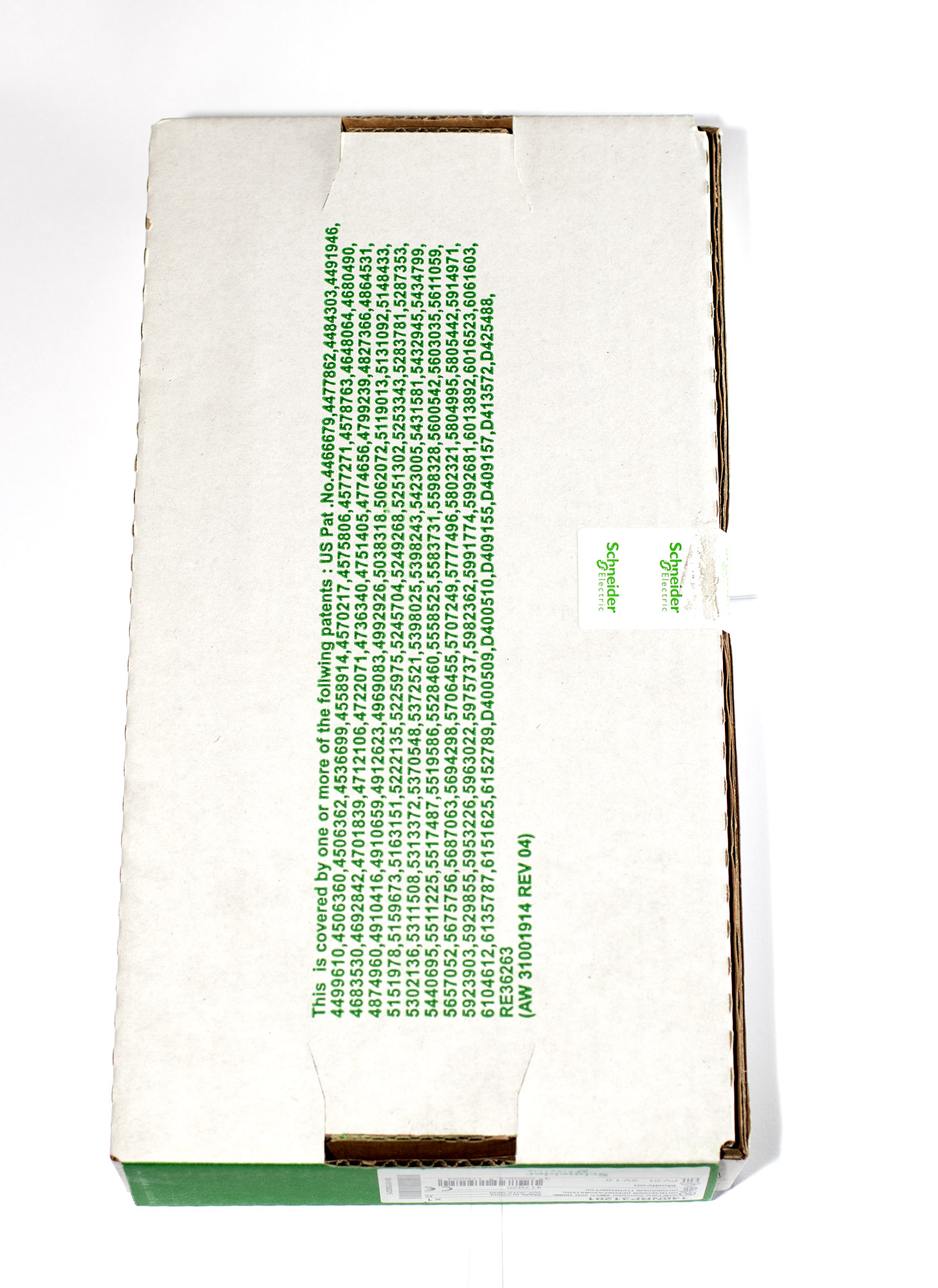

Schneider Electric 140NRP31201 конвертер Ethernet/оптика

1. Как расшифровать состояние светодиодных индикаторов на передней панели?

Индикаторы дают полную картину состояния модуля и каналов:

• RDY (зелёный): горит — питание подано, модуль работает; не горит — питание отсутствует.
• ERR (красный): не горит — ошибок нет; горит — обнаружена внутренняя неисправность или сбой модуля.
• STS1 / STS2 (зелёные): мигает — на оптическом порту нет связи; горит — оптический линк установлен.
• FX1 ACT / FX2 ACT (красные): мигает — идёт обмен данными по оптическому каналу. Индикатор мигает с периодом 200 мс (200 мс включён, 200 мс выключен).

2. Можно ли подключить многомодовое оптоволокно к модели 140NRP31201?

Нет. Модуль 140NRP31201 рассчитан исключительно на одномодовое волокно (9/125 мкм). Для многомодового кабеля существует другая модель — 140NRP31200. Подключение одномодового конвертера к многомодовому (и наоборот) не допускается: это приводит к нестабильной связи или полному её отсутствию из-за несовпадения оптических параметров.

3. Поддерживает ли модуль горячую замену?

Модуль поддерживает hot-swap, но с оговорками. Schneider Electric рекомендует выполнять замену в окно планового обслуживания, чтобы избежать нарушений в активных контурах управления. Если модуль извлекается во время работы, связь по соответствующему каналу прерывается до установки нового модуля.

4. Как проверить и почистить оптические разъёмы LC перед подключением?

Перед подключением обязательно проверьте торцы волокон под микроскопом. Загрязнение или царапины на торце вызывают затухание сигнала. Протирайте разъёмы безворсовой салфеткой, смоченной изопропиловым спиртом. Соблюдайте минимальный радиус изгиба кабеля — резкие перегибы повреждают волокно и увеличивают потери.

5. Какое затухание считается допустимым для линии?

Для этого модуля оптическое затухание должно находиться в пределах от –15 до –8 дБ. Если затухание выходит за эти границы, связь может быть нестабильной или отсутствовать. Проверяйте уровень оптической мощности с помощью оптического тестера.

6. Что делать, если индикатор ERR горит постоянно?

Постоянное свечение ERR указывает на внутреннюю неисправность модуля. Попробуйте перезагрузить модуль, отключив и снова подав питание (если конфигурация позволяет). Если ошибка сохраняется — модуль подлежит замене. Перед заменой убедитесь, что причина не во внешних факторах: нестабильное питание шасси или перегрев.

7. Совместим ли модуль с другими платформами, кроме Modicon Quantum?

Нет. Модуль разработан специально для шасси Modicon Quantum. Он устанавливается в свободный слот и питается от внутренней шины шасси. Использование с другими платформами (M340, M580 и т.д.) невозможно без специальных адаптеров, которые для этой модели не предусмотрены.

8. Можно ли использовать модуль в системах Hot Standby?

Да. Модуль поддерживает работу в системах Hot Standby и может использоваться для связи между основным и резервным контроллерами, а также для подключения удалённых станций RIO. При этом важно обеспечить идентичность конфигурации на обоих контроллерах.

9. Какова максимальная длина линии и от чего она зависит?

Максимальная дальность — до 15 км по одномодовому волокну. Реальная длина зависит от качества кабеля, количества соединений и затухания. Приблизительно 1 км волокна вносит затухание около 0,35 дБ на длине волны 1310 нм. Рассчитывайте бюджет мощности с учётом всех разъёмов и сращиваний.

10. Что означает ошибка «No link» на оптическом порту?

Индикатор STS мигает, указывая на отсутствие оптического линка. Проверьте: правильность подключения передатчика к приёмнику (TX → RX); чистоту разъёмов; целостность волокна; уровень оптической мощности. Если на противоположном конце также нет линка, проверьте исправность второго модуля.

11. Нужно ли конфигурировать модуль после установки?

Нет. Модуль является прозрачным конвертером и не требует программной настройки. Он автоматически определяет скорость 100 Мбит/с. Конфигурация выполняется только на уровне сети (IP-адресация контроллеров и удалённых станций).

12. Какое оптоволокно предпочтительнее для расстояний 2–15 км?

Для расстояний от 2 до 15 км используйте одномодовое волокно 9/125 мкм с этим модулем. Для дистанций менее 2 км можно применять многомодовое волокно, но с моделью 140NRP31200. Не смешивайте типы волокон и модулей в одной линии.

13. Можно ли использовать модуль для связи двух RIO-станций напрямую?

Да. Модуль поддерживает топологию «точка-точка» между двумя удалёнными станциями RIO. Это позволяет увеличить расстояние между ними свыше 100 м, которые ограничивают медные соединения. Схема подключения описана в руководстве пользователя.

14. Какой разъём используется для оптических портов?

Оптические порты выполнены в формате LC. Это компактные разъёмы с фиксацией защёлкой. Для подключения используйте патч-корды с LC-коннекторами. Не прилагайте чрезмерных усилий при подключении — это может повредить разъём.

15. Что делать, если после замены модуля связь не восстанавливается?

Проверьте: правильно ли установлен модуль в слот; горят ли индикаторы RDY и STS; совпадает ли тип волокна (одномодовое) с типом модуля; нет ли загрязнения на разъёмах; соответствует ли длина линии бюджету мощности. Если все параметры в норме, попробуйте заменить патч-корды или проверить линию оптическим тестером.
