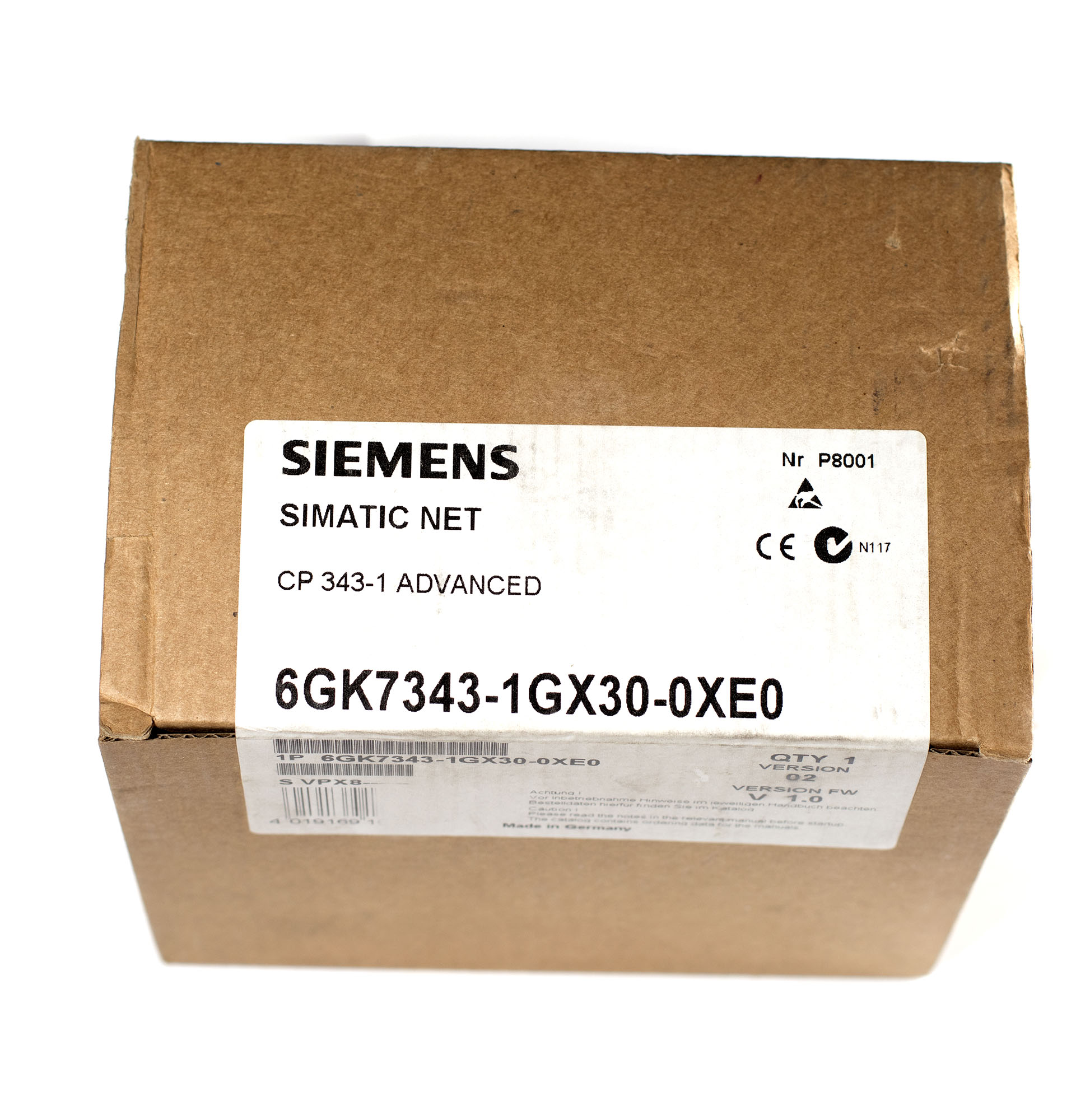

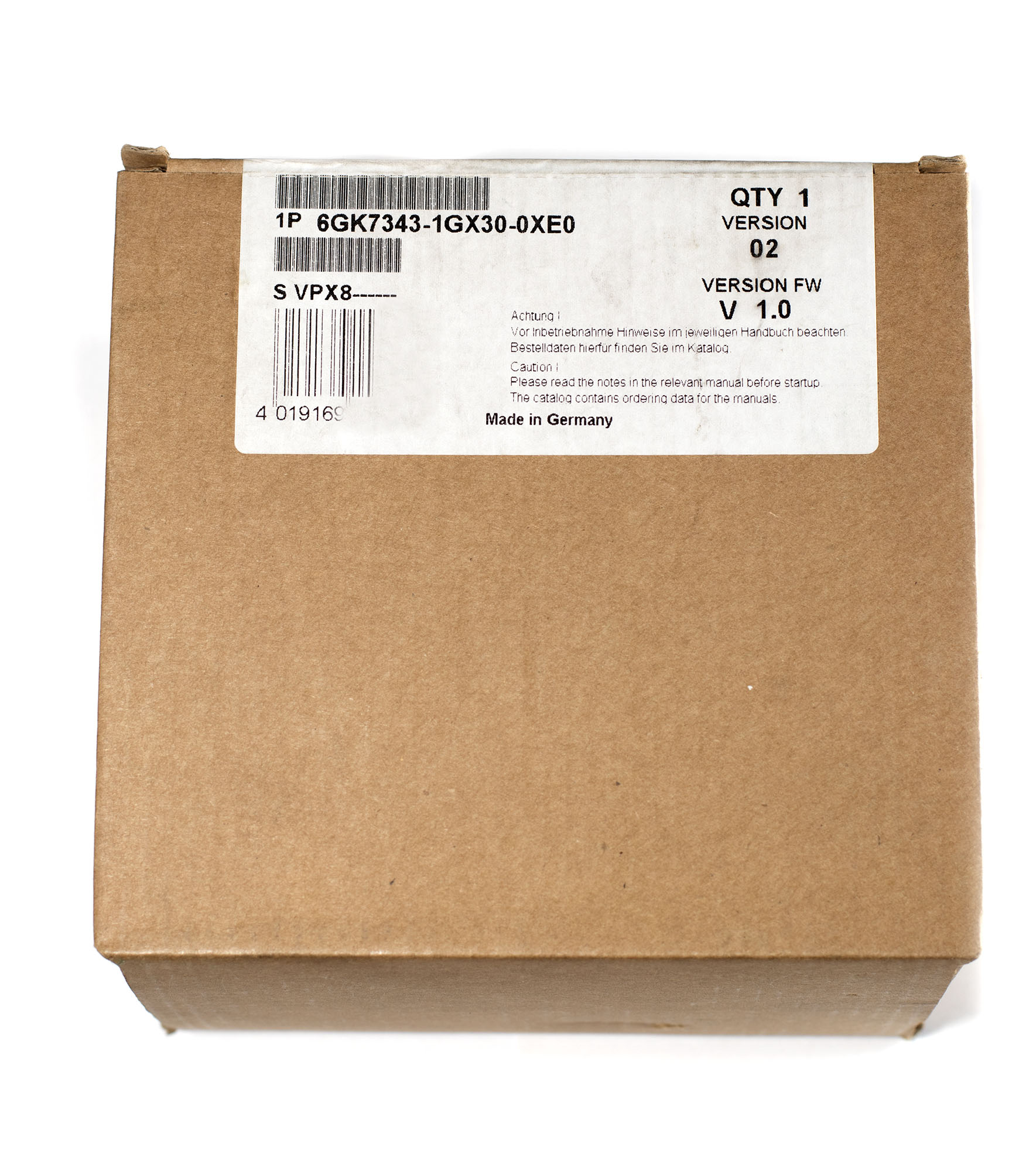

Siemens 6GK7343-1GX30-0XE0 CP 343-1 Advanced

Цена по запросу

Коммуникационный процессор Siemens 6GK7343-1GX30-0XE0 для S7-300, Industrial Ethernet, PROFINET IO, TCP/IP, 3 RJ45 порта, CP 343-1 Advanced.

Категория: Коммуникационные процессоры Бренд: S7-300, Siemens

Описание

Siemens 6GK7343-1GX30-0XE0 коммуникационный процессор для контроллеров серии SIMATIC S7-300, предназначенный для подключения PLC к промышленным Ethernet-сетям и организации обмена данными между различными устройствами автоматизации. Модуль используется в системах, где требуется сетевое взаимодействие контроллеров, операторских панелей, SCADA-систем, распределённых станций ввода-вывода и другого оборудования промышленной сети.

Модуль относится к линейке CP 343-1 Advanced и устанавливается непосредственно в стойку S7-300 рядом с центральным процессором. Устройство обеспечивает работу по Industrial Ethernet и поддерживает протокол PROFINET, позволяя использовать контроллер как в режиме IO Controller, так и IO Device.

Для сетевого обмена предусмотрены три встроенных Ethernet-порта RJ45. Поддерживается работа по стандартным промышленным протоколам TCP/IP, UDP, ISO-on-TCP, S7 Communication. Встроенные сетевые функции позволяют использовать удалённую диагностику, передачу данных между контроллерами, подключение верхнего уровня диспетчеризации и интеграцию оборудования в общую сетевую инфраструктуру предприятия.

Для хранения параметров используется съёмный модуль памяти C-PLUG. Конфигурирование выполняется через программную среду STEP 7.

Основные технические характеристики:

Параметр	Значение
Производитель	Siemens AG
Серия	SIMATIC NET / S7-300
Артикул	6GK7343-1GX30-0XE0
Тип устройства	Коммуникационный процессор
Модель	CP 343-1 Advanced
Совместимые контроллеры	SIMATIC S7-300
Интерфейс связи	Industrial Ethernet
Поддержка PROFINET	Да
Режим работы PROFINET	IO Controller / IO Device
Ethernet-порты	3 × RJ45
Скорость передачи	10/100/1000 Мбит/с
Поддерживаемые протоколы	TCP/IP, UDP, ISO-on-TCP, S7 Communication
DHCP	Поддерживается
SNMP	Поддерживается
FTP	Client / Server
Поддержка Email	Да
Хранение конфигурации	C-PLUG
Питание	Через внутреннюю шину PLC
Монтаж	Стандартная стойка S7-300
Степень защиты	IP20
Рабочая температура	0…+60 °C
Температура хранения	-40…+70 °C
Масса	420 г

Эксплуатация и монтаж:

Модуль устанавливается в стандартную монтажную стойку SIMATIC S7-300 и работает совместно с центральным процессором системы. Питание подаётся через внутреннюю системную шину контроллера.

Устройство рассчитано на эксплуатацию внутри шкафов автоматики. Степень защиты IP20 предусматривает установку в закрытом корпусе. При прокладке кабелей Ethernet рекомендуется отделять сигнальные линии от силовых цепей для снижения помех.

Настройка параметров связи выполняется в среде STEP 7 с последующей загрузкой конфигурации в модуль.

Схема подключения:

Подключение выполняется через встроенные сетевые разъёмы RJ45.

Интерфейсы:
Port 1 — Ethernet
Port 2 — Ethernet Switch
Port 3 — Ethernet Switch

Подключаемое оборудование:
контроллеры Siemens S7-300
панели оператора HMI
SCADA-системы
станции распределённого ввода-вывода ET200
сетевые коммутаторы Industrial Ethernet

Настройка:
конфигурация выполняется через STEP 7.

Применение:

Организация сетевого обмена между контроллерами S7-300.

Подключение PLC к Industrial Ethernet.

Интеграция оборудования в сети PROFINET.

Передача технологических данных на SCADA-серверы.

Подключение удалённых станций ET200.

Построение распределённых систем управления.

Связь между несколькими контроллерами Siemens.

Совместимое оборудование:

Артикул: 6GK7343-1GX30-0XE0.

Контроллеры Siemens SIMATIC S7-300.

Программное обеспечение STEP 7.

Станции удалённого ввода-вывода ET200.

Промышленные коммутаторы Industrial Ethernet.

Модули связи серии Siemens CP 343.

Детали

Состояние	Новый

FAQs

FAQ для Siemens 6GK7343-1GX30-0XE0 CP 343-1 Advanced

Зачем нужен Siemens 6GK7343-1GX30-0XE0?

Этот коммуникационный процессор отвечает за промышленный Ethernet-обмен в системах автоматизации, построенных на контроллерах Siemens S7-300. Благодаря модулю, контроллер подключается к производственной сети предприятия, обменивается данными с другими PLC, связывается с системами диспетчеризации и открывает удалённый доступ к оборудованию.

В чём разница между CP 343-1 Advanced и обычным CP 343-1?

Модификация Advanced умеет заметно больше базовых исполнений серии CP 343. В её арсенале расширенный набор сетевых функций: дополнительные сервисы диагностики, инструменты IT-интеграции, расширенные сценарии передачи данных между PLC, удалённый сервисный доступ, работа с промышленными сетями верхнего уровня и более гибкая настройка соединений.

Работает ли модуль в TIA Portal?

Разрабатывался процессор в первую очередь под классическую среду SIMATIC STEP 7 (SIMATIC Manager), которой настраивают контроллеры S7-300. В зависимости от версии проекта его можно перенести в более современные инженерные среды Siemens через совместимые инструменты миграции.

Подходит ли 6GK7343-1GX30-0XE0 для дистанционной диагностики оборудования?

Да. Через Ethernet-сеть предприятия модуль позволяет удалённо диагностировать контроллер и всю подключённую к нему систему. Это удобно при обслуживании распределённых объектов: удалённых насосных станций, производственных линий, технологических установок, где состояние оборудования нужно контролировать постоянно, без физического доступа к шкафу автоматики.

Нужно ли отдельно настраивать IP-адрес коммуникационного процессора?

Да. После установки модуля прописывают сетевые параметры: IP-адрес, маску подсети, шлюз, параметры обмена и назначение соединений. Настройка выполняется в инженерном программном обеспечении Siemens, после чего загружается в контроллер.

Какие проблемы чаще всего встречаются у Siemens CP 343-1 Advanced?

Чаще всего модуль теряет сетевое соединение, повреждается память C-PLUG, возникают ошибки конфигурации Industrial Ethernet или неверные настройки PROFINET. Также встречаются сгоревшие сетевые порты после скачков напряжения и отказы внутренних компонентов после долгой работы в перегретых шкафах управления.

Придётся ли перепрограммировать контроллер при замене модуля?

В большинстве случаев нет. Если конфигурация сохранена в памяти C-PLUG, исправный модуль после установки сам восстановит сетевые параметры. Когда сохранённой конфигурации нет, проект придётся загрузить заново через инженерную станцию.

Возможен ли обмен данными между несколькими PLC через Siemens 6GK7343-1GX30-0XE0?

Процессор спроектирован именно для обмена данными между несколькими контроллерами Siemens внутри промышленной сети. На его базе собирают распределённые системы автоматизации, объединяют отдельные производственные участки и синхронизируют работу контроллеров в единой архитектуре управления.

В каких сферах чаще всего применяется CP 343-1 Advanced?

Модуль встречается в машиностроении, пищевой промышленности, металлургии, энергетике, водоочистке, на нефтехимических предприятиях, в транспортной инфраструктуре и на производственных линиях, где требуется стабильная промышленная Ethernet-связь между несколькими устройствами автоматизации.

Подключается ли SCADA-система напрямую через этот модуль?

Да. Через устройство подключают операторские станции, серверы визуализации и SCADA-системы: передаются технологические параметры, отображается состояние оборудования, ведётся архив данных и осуществляется централизованное диспетчерское управление промышленными объектами.

Если CP 343-1 Advanced не выходит в сеть, с чего начать?

Сначала нужно проверить питание контроллера, состояние светодиодной индикации, целостность Ethernet-кабеля, правильность IP-конфигурации и корректность сетевого проекта в STEP 7. Если связь так и не появилась, стоит проверить исправность C-PLUG и просмотреть диагностику через Siemens Diagnostic Buffer.

Выполняете ли вы диагностику и ремонт Siemens 6GK7343-1GX30-0XE0?

Да. Мы занимаемся диагностикой, восстановлением и ремонтом промышленных коммуникационных модулей Siemens: устраняем неисправности Ethernet-портов, восстанавливаем модули после скачков напряжения, ремонтируем внутренние компоненты, диагностируем отказы Industrial Ethernet и тестируем устройство после восстановления.
