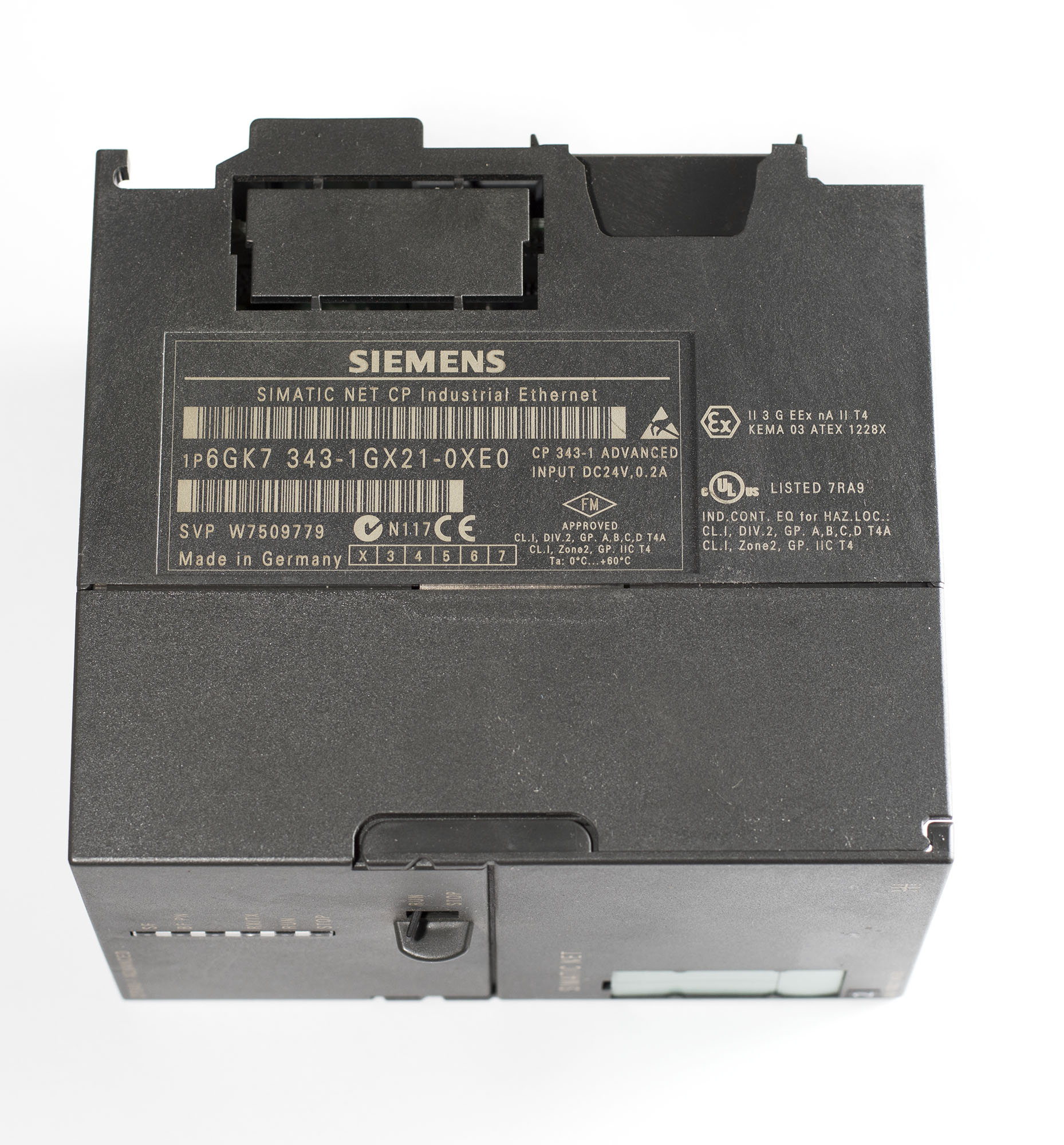

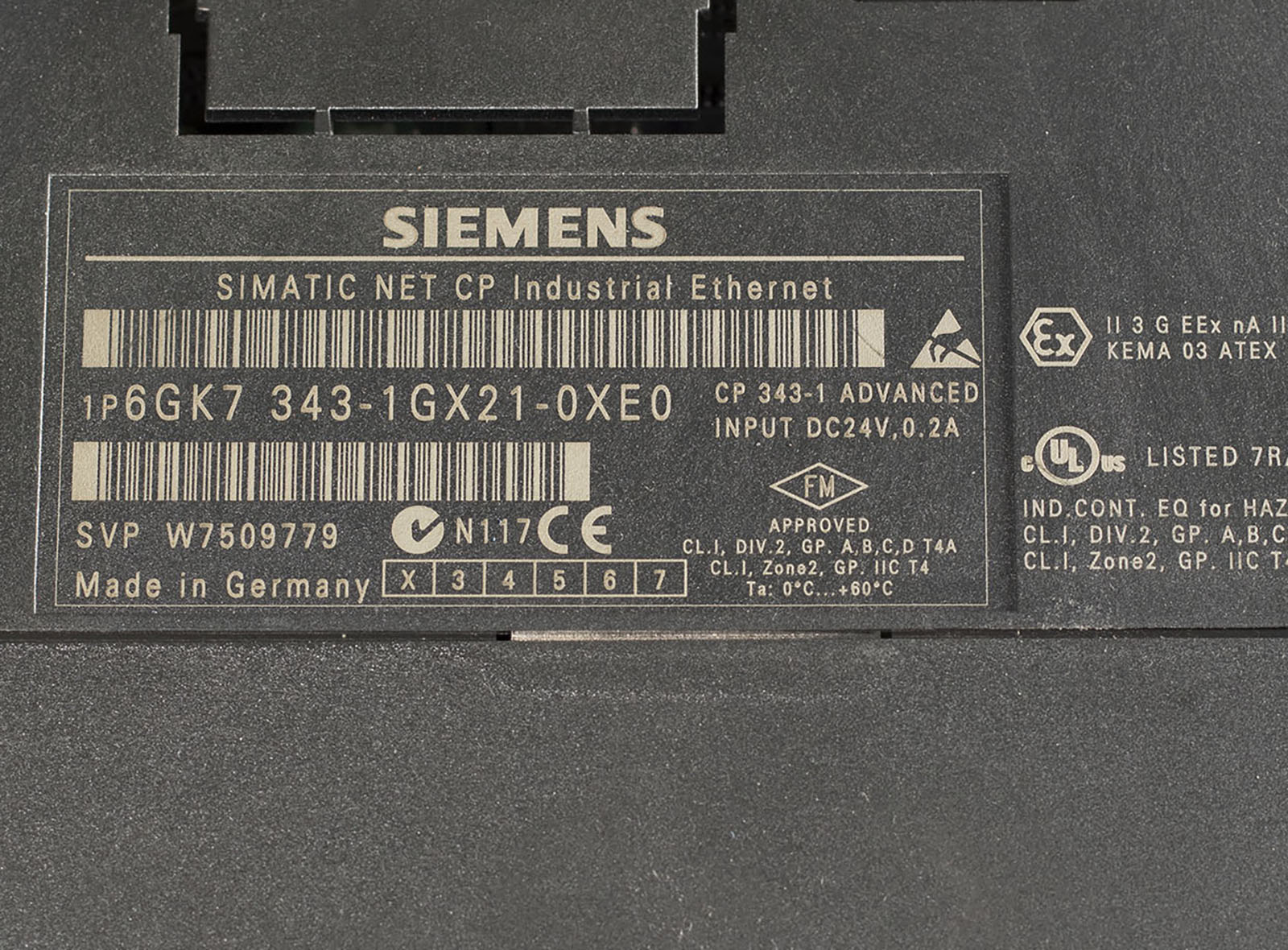

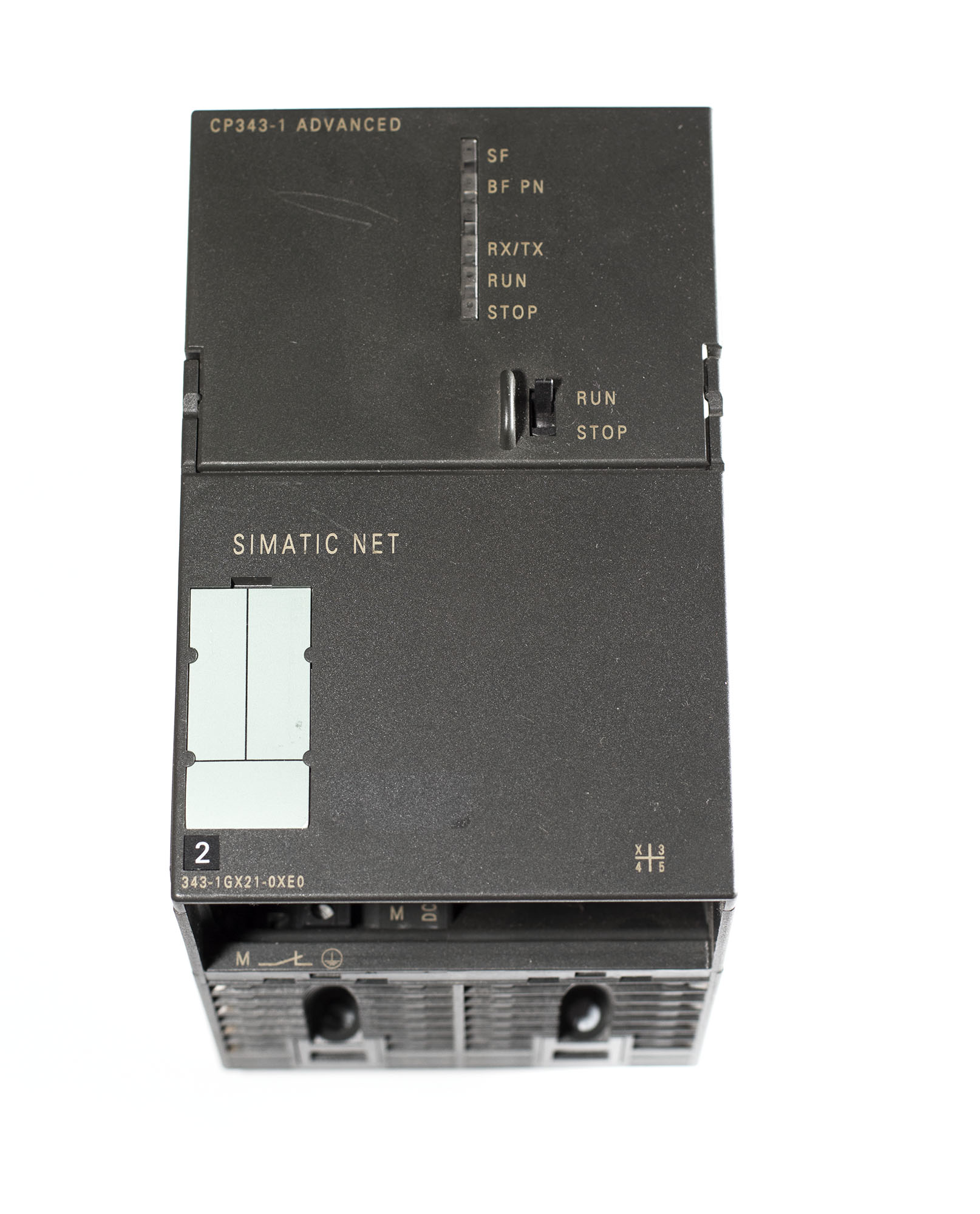

Siemens 6GK7 343-1GX21-0XE0 CP 343-1 Advanced S7-300

1. Можно ли заменить этот модуль на более новый CP 343-1 Advanced (GX31) без изменения проекта?

Да, замена возможна. Модуль GX31 обратно совместим с GX21. Если вы не используете новые функции GX31, изменения в проекте STEP 7 не требуются. Единственное ограничение — гигабитный порт, который есть в GX31, останется неактивным, так как предыдущий модуль его не поддерживал. Если конфигурация CP хранилась на CPU, она загрузится автоматически при старте. Если использовался C-PLUG, его можно просто переставить в новый модуль.

2. Что делать, если после замены модуля (без изменения проекта) связь не устанавливается?

Проверьте, была ли конфигурация сохранена на CPU или на C-PLUG. Если данные хранились на CPU, при старте CP автоматически загрузит их. Если на C-PLUG — переставьте его из старого модуля. Если ни то, ни другое не применялось, потребуется заново загрузить конфигурацию с программатора. Также убедитесь, что все используемые функции не выходят за пределы возможностей предыдущего модуля.

3. Как обновить прошивку модуля?

Обновление возможно двумя способами. Первый — через веб-диагностику CP: откройте страницу Update Center / Firmware, загрузите файл и нажмите Activate. После активации выключите и снова включите CP. Второй способ — через фирменный загрузчик STEP 7: установите интерфейс S7 ONLINE в режим ISO-Industrial Ethernet, выберите файл прошивки и загрузите его. После загрузки также требуется перезапуск CP. Если загрузка прервётся, индикаторы RUN и STOP начнут мигать поочерёдно. В этом случае повторно запустите загрузку по активному MAC-адресу. Если не получается, отключите и снова включите всю стойку.

4. Почему светодиод MAINT горит, хотя модуль работает в режиме RUN?

Индикатор MAINT загорается при появлении важных сообщений об ошибках или диагностических алармов. При этом CP продолжает работать в штатном режиме RUN. Проверьте диагностический буфер устройства через веб-диагностику или онлайн-функции STEP 7. Там будут указаны конкретные события, вызвавшие срабатывание индикатора.

5. Почему порт X1P1 (гигабитный) горит жёлтым даже при отключённом кабеле?

Это известная аппаратная проблема модулей GX21. Индикатор порта может постоянно гореть жёлтым независимо от наличия соединения. Перезагрузка и повторная загрузка конфигурации обычно не помогают. Если порт перестал работать после нескольких месяцев эксплуатации, вероятнее всего, причина в аппаратной деградации или нарушении контактов. Рекомендуется проверка кабельной трассы и заземления.

6. Какие функции поддерживаются при работе с PROFINET CBA?

CP 343-1 Advanced (GX21) поддерживает PROFINET CBA, но с ограничениями. Циклические взаимосвязи ограничены 250 байтами. Кроме того, для работы CBA требуется CPU S7-300 не ниже 315-2AG10. С более старыми процессорами (например, 315-2AF03) функция CBA не работает, и при загрузке проекта iMap возникает ошибка Load device: Problem. Замена CP или переустановка FB88 не поможет — проблема именно в версии CPU.

7. Модуль поддерживает работу с S7-1500 по PUT/GET?

Да, но с оговорками. Для обмена через FB14/FB15 необходимо на стороне S7-1500 отключить оптимизированный доступ к блоку данных и включить свойство «Разрешить доступ по PUT/GET». Без этого S7-300 будет получать статус 16#0008 — ошибка доступа к партнёрскому CPU. Модуль GX21 поддерживает до 16 ISO-on-TCP соединений.

8. Как сбросить CP к заводским настройкам?

Если модуль ранее использовался в другой системе или был в ремонте, перед установкой в новое место рекомендуется сбросить его к заводским настройкам. Это удалит все сохранённые данные, включая сконфигурированный MAC-адрес и параметры IP (если использовался DHCP). Сброс выполняется через веб-диагностику или средствами STEP 7.

9. Сколько соединений может поддерживать модуль?

CP 343-1 Advanced (GX21) поддерживает до 16 соединений для открытых коммуникационных сервисов (TCP/ISO-on-TCP), до 32 соединений для S7-коммуникации, до 16 соединений PG/OP и до 16 мультикаст-групп. Суммарное количество одновременно активных соединений — до 48.

10. Требуется ли C-PLUG для работы модуля?

Нет, модуль работает и без C-PLUG. Однако C-PLUG хранит конфигурацию CP, что позволяет быстро заменить модуль без программатора: достаточно переставить C-PLUG из старого устройства в новое. Без C-PLUG при замене потребуется заново загрузить конфигурацию с программатора.
