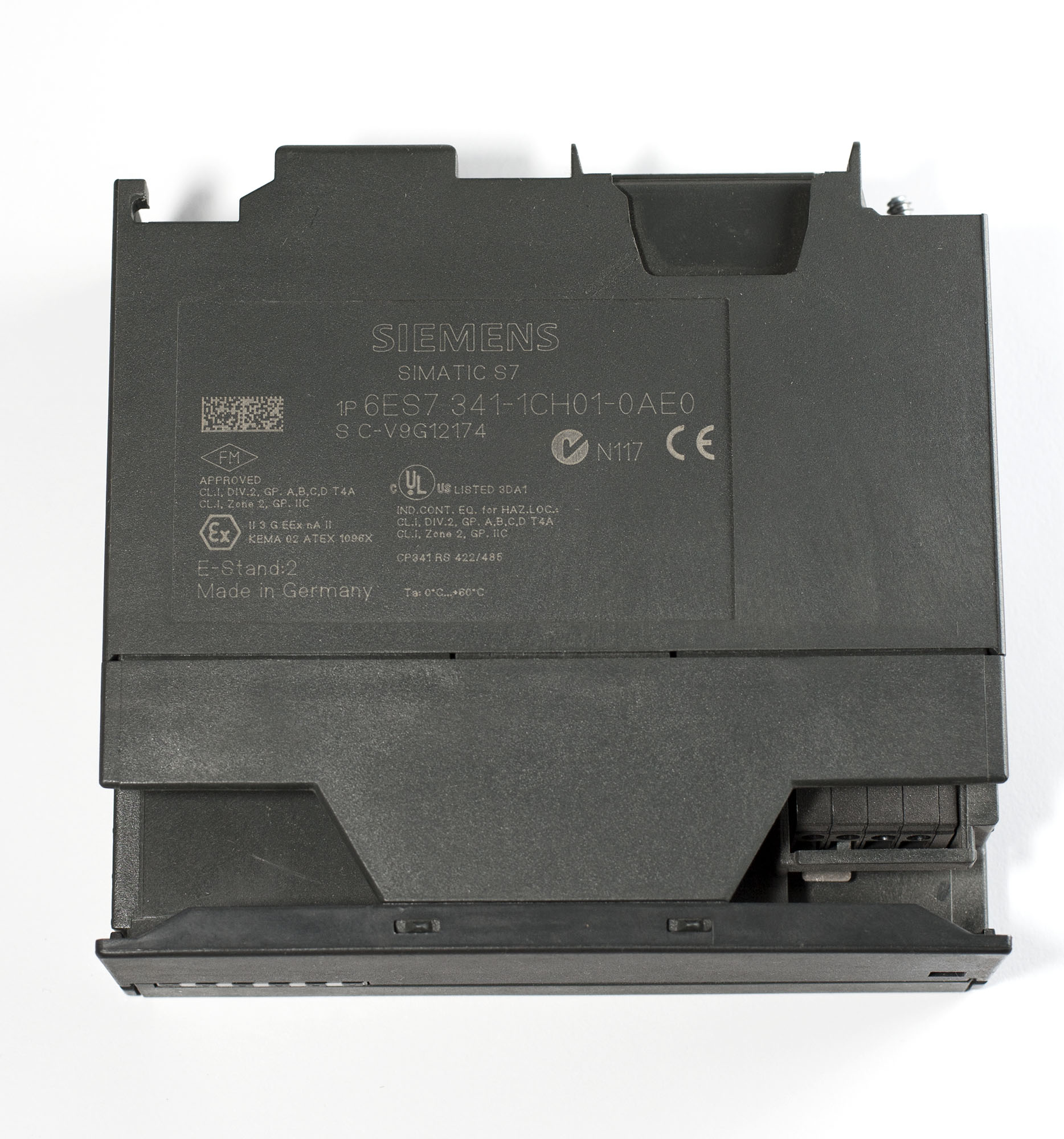

Siemens 6ES7341-1CH01-0AE0 S7-300 CP 341, RS422/485

Цена по запросу

Интерфейс RS422/485 (X.27), протоколы ASCII, 3964(R), RK512, загружаемые драйверы Modbus RTU Master/Slave и Data Highway, 15-pin Sub-D, 24В DC.

Категория: Коммуникационные процессоры Бренд: S7-300, Siemens

Описание

6ES7341-1CH01-0AE0 коммуникационный процессор (CP) из семейства SIMATIC S7-300, предназначенный для высокоскоростного обмена данными по последовательным каналам связи «точка-точка» (PtP) через интерфейс RS422/485 (X.27). Устройство может работать в составе контроллеров SIMATIC S7-300 и станций распределенного ввода-вывода ET 200M под управлением S7-300, S7-400 или WinAC.

Процессор оснащен одним электрически изолированным портом RS422/485 с 15-контактным разъемом Sub-D. Он поддерживает встроенные протоколы ASCII, 3964(R) и RK 512, а также загружаемые драйверы: Master и Slave протокола MODBUS RTU, а также драйвер Data Highway (DF1) для связи с контроллерами Allen Bradley. Скорость передачи данных составляет от 0.3 до 76.8 кбит/с, максимальная длина линии связи — 1200 м. Программирование и диагностика осуществляются в среде STEP 7 V5.2 и выше, конфигурационный пакет включен в комплект поставки на CD.

Модуль выполнен в пластиковом корпусе формата S7-300 шириной 40 мм и занимает один слот в монтажной стойке. Питание 24 В DC подается от внешнего источника, а обмен с CPU идет по внутренней шине S7-300.

Расшифровка артикула 6ES7341-1CH01-0AE0:

6ES7 — код системы автоматизации SIMATIC.
341 — семейство коммуникационных процессоров CP 341.
1CH01 — исполнение с интерфейсом RS422/485 (X.27), версия 01.
0AE0 — стандартное исполнение.

Основные технические характеристики:

Параметр	Значение
Производитель	Siemens AG
Серия / Платформа	SIMATIC S7-300 / CP 341
Артикул (Part Number)	6ES7341-1CH01-0AE0
Тип устройства	Коммуникационный процессор с интерфейсом RS422/485
Количество интерфейсов	1 × RS422/485 (X.27), электрически изолированный
Разъем	15-контактный Sub-D («мама»)
Скорость передачи	0.3…76.8 кбит/с, настраиваемая
Максимальная длина кабеля	1200 м
Протоколы (встроенные)	ASCII, 3964(R), RK 512 (RK 512 и 3964(R) не поддерживаются для RS485)
Протоколы (загружаемые драйверы)	Modbus RTU Master, Modbus RTU Slave, Data Highway (DF1)
Максимальная длина сообщения	1024 байта (для ASCII, 3964(R), RK 512)
Напряжение питания (L+)	24 В DC (от внешнего источника)
Потребляемый ток (от шины 5 В DC)	≤ 70 мА
Потребляемый ток (от L+)	≤ 240 мА
Потери мощности	≤ 5.8 Вт
Память	8 кБ EEPROM, 2 кБ RAM
Диагностические светодиоды	SF (групповая ошибка), TX (передача), RX (прием)
Степень защиты	IP20
Габаритные размеры (Ш × В × Г)	40 × 125 × 120 мм
Масса (нетто)	ок. 0.3 кг
Монтаж	В монтажную стойку S7-300 (занимает 1 слот)
Программное обеспечение	STEP 7 V5.2 и выше, конфигурационный пакет на CD в комплекте
Совместимость	SIMATIC S7-300, ET 200M (под управлением S7-300/S7-400/WinAC)
Диапазон рабочих температур	−25…+60 °C (для SIPLUS версии), для стандартной: 0…+60 °C
Сертификация	CE, UL, CSA
Страна происхождения	Германия
SIPLUS исполнение	6AG1341-1CH01-2AE0

Схема подключения:

Модуль CP 341 подключается к устройствам с последовательным интерфейсом (RS422 или RS485) через 15-контактный разъем Sub-D.

Питание:

Внешнее напряжение питания 24 В DC подается на клеммы L+, M и GND через винтовые зажимы.

Последовательный интерфейс RS422/485 (X.27):

Подключение выполняется через 15-контактный разъем Sub-D (розетка) на передней панели.
Режим RS422: Полнодуплексная связь с использованием четырех сигнальных линий (Rx+, Rx-, Tx+, Tx-). Скорость передачи до 76.8 кбит/с.
Режим RS485: Полудуплексная связь по двум сигнальным линиям в многоточечной шине. Встроенные протоколы RK 512 и 3964(R) в этом режиме не поддерживаются.

Индикация:

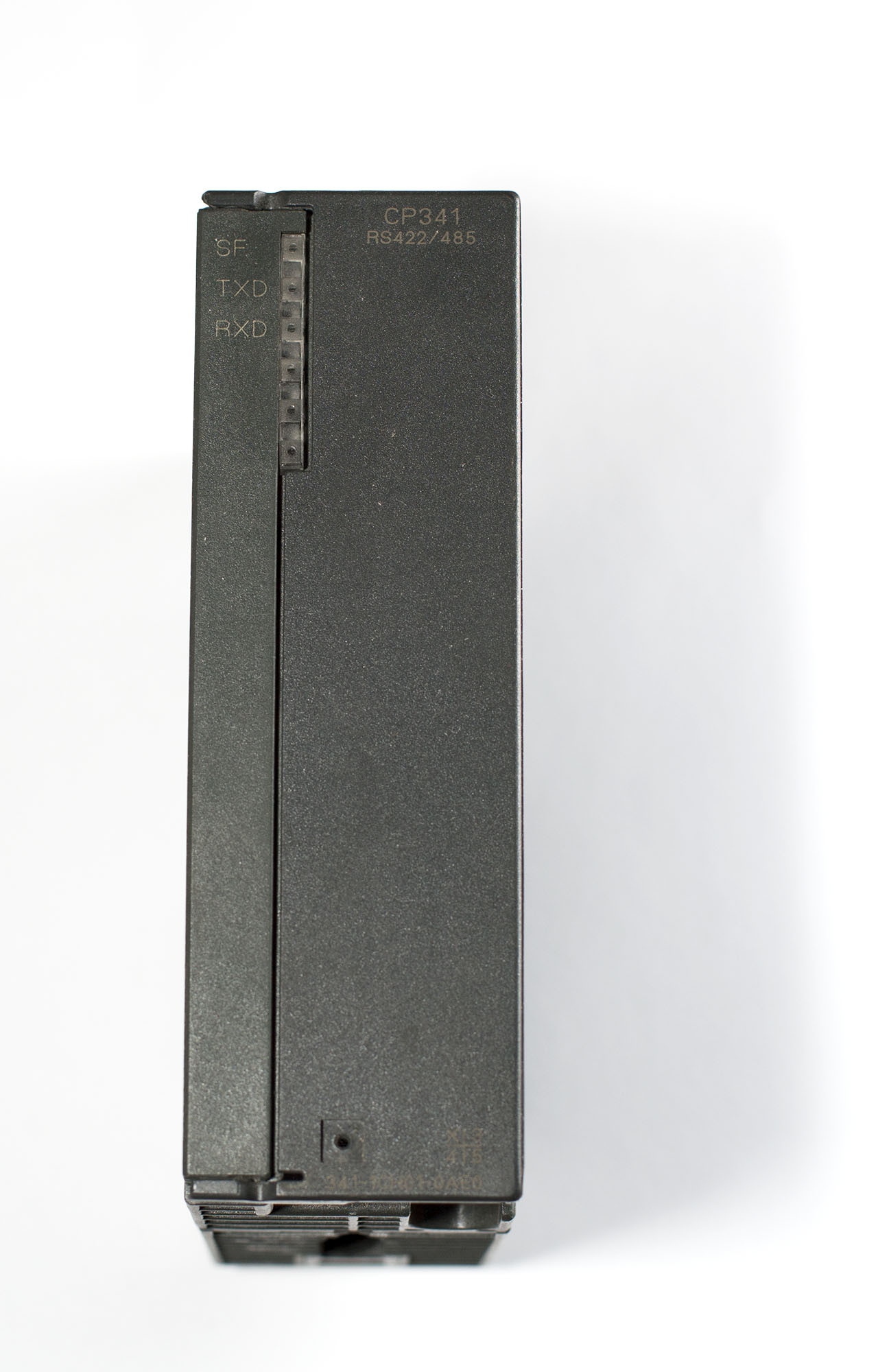

На лицевой панели модуля расположены светодиоды:
- SF (System Fault): горит при групповой ошибке или аппаратном сбое.
- TX (Transmit): мигает при передаче данных.
- RX (Receive): мигает при приеме данных.

Загрузка драйверов:

Для работы по протоколам Modbus RTU или Data Highway необходимо приобрести и установить соответствующий загружаемый драйвер.

Типовые применения:

Коммуникационный процессор CP 341 RS422/485 используется для подключения разнообразных устройств к контроллерам SIMATIC S7-300:

Связь с системами управления роботами.
Подключение модемов, сканеров штрих-кодов и принтеров.
Организация промышленных сетей Modbus RTU (ведущий/ведомый).
Интеграция с контроллерами Allen Bradley (Data Highway).
Связь с компьютерами и операторскими панелями по протоколу RK 512.

Детали

Состояние	Б/у

FAQs

Раздел часто задаваемых вопросов по коммуникационному процессору CP 341 RS422/485 (6ES7341-1CH01-0AE0)

Как активировать загружаемый драйвер Modbus RTU Master после его установки?

После приобретения и установки драйвера необходимо выполнить следующие шаги:

В HW Config выберите CP 341 и в свойствах модуля перейдите на вкладку «Parameters».
В поле «Protocol» выберите «MODBUS RTU Master». Если драйвер не отображается, проверьте, что он корректно установлен (через утилиту установки драйверов Siemens) и соответствует версии STEP 7.
Настройте скорость, чётность, тайм‑ауты и количество попыток повтора на вкладке «Interface».
В программе пользователя используйте специальные блоки FB 180 (MODB_MSTR) для отправки запросов и приёма ответов. Вызывайте их циклически.

Чем отличается версия 6ES7341-1CH02-0AE0 и можно ли просто заменить на неё старый модуль?

Аппаратно модули идентичны по разъёмам и установочным размерам. Различие заключается в версии прошивки и поддерживаемых драйверах. Для замены в проекте в HW Config удалите старый CP 341 и добавьте новый (CH02), затем перекомпилируйте и загрузите конфигурацию в CPU. Возможно, потребуется обновить драйверы (Modbus, DF1) до версий, совместимых с CH02. Настройки параметров переносятся вручную.

Как правильно терминировать линию RS485 при построении многоточечной сети?

Модуль CP 341 не имеет встроенного терминатора. Необходимо установить внешние резисторы 120 Ом на обоих концах сегмента шины. Обычно также подключают резисторы смещения (pull‑up к +5 В через 680 Ом и pull‑down к GND через 680 Ом) в одной точке, обычно со стороны ведущего устройства. Модуль CP 341 требует, чтобы сигнальная земля (GND) была соединена со всеми устройствами для выравнивания потенциалов.

Почему светодиод SF горит постоянно, хотя обмен данными выполняется?

SF (System Fault) может гореть, если в конфигурации CP 341 активирована диагностика и обнаружено предупреждение, например, временная потеря связи или тайм‑аут. Проверьте диагностический буфер CPU. В параметрах CP 341 можно отключить групповую диагностику (если это допустимо для вашего процесса), чтобы SF реагировал только на серьёзные аппаратные сбои. Также SF загорается при отсутствии внешнего питания 24 В DC на клеммах L+/M.

Можно ли использовать CP 341 в станции ET 200M и как его конфигурировать?

Да, CP 341 может работать в ET 200M под управлением S7‑300, S7‑400 или WinAC. Конфигурация выполняется так же, как в центральной стойке S7‑300: добавьте модуль в конфигурацию ET 200M в HW Config, задайте параметры протокола и загрузите проект. Убедитесь, что длина кабеля от CP 341 до ответного устройства находится в допустимых пределах (обычно до 1200 м при низкой скорости).

Как обновить прошивку модуля?

Обновление прошивки выполняется через STEP 7. Подключитесь к CPU, выберите CP 341 в доступных узлах, затем «PLC» → «Update Firmware». Укажите файл прошивки (.upd), полученный с портала Siemens. Во время обновления модуль должен находиться в состоянии STOP (питание не отключать). После перезагрузки версия обновится.

Что делать, если модуль не передаёт данные (светодиод TX не мигает), но запросы отправляются программой?

Проверьте следующие моменты:

Убедитесь, что блок FB 180 (или соответствующий) вызывается без ошибок; выходной параметр ERROR должен быть в нуле.
Проверьте настройку режима RS485/RS422: для полудуплексного RS485 важно, чтобы направление передачи управлялось сигналом RTS, что CP 341 делает автоматически. Иногда помогает замена кабеля.
Измерьте напряжение питания 24 В DC на клеммах модуля.
Если используется драйвер MODBUS, проверьте, что адрес ведомого устройства задан верно и само устройство отвечает.
Попробуйте временно перевести модуль в режим ASCII (без драйвера) и отправить тестовую строку – если TX не мигает, возможна аппаратная неисправность.

Как перенести конфигурацию и драйверы при замене модуля на новый (такого же типа)?

Замена модуля не требует никаких действий в программе. Физически снимите старый модуль, установите новый. После подачи питания CPU автоматически загрузит конфигурацию и драйвер (при условии, что они хранятся в загрузочной памяти CPU). Драйверы загружаются в CP 341 из CPU, поэтому предварительно сохраните проект.

Можно ли использовать CP 341 для связи с панелью оператора по Modbus RTU?

Технически да, CP 341 может быть настроен как Modbus Slave (ведомый). Панель будет выступать в роли мастера. Настройте драйвер MODBUS Slave, задайте адрес и настройки порта. В переменных панели укажите адреса Modbus-регистров, совпадающие с картой отображения данных в CP 341. Этот способ удобен для интеграции сторонних HMI.

Как проверить исправность интерфейса RS422/485 без подключения к реальному устройству?

Выполните петлевой тест (loopback). Соедините контакты Tx+ с Rx+ и Tx− с Rx− (для RS422) или подключите к линии только один модуль и настройте его на приём собственных запросов (в ASCII режиме). Через программу отправьте тестовую строку и проверьте, что она принимается обратно. Также можно использовать программатор/преобразователь USB‑RS485, подключив его к CP 341, и мониторить данные через терминальную программу.

Какой кабель использовать для подключения к ПК через USB?

Вам потребуется пассивный преобразователь USB‑RS485 (или USB‑RS422) с поддержкой нужного режима. Рекомендуется использовать промышленный адаптер с гальванической изоляцией (например, Siemens PC Adapter USB/PPI). Подключите его к 15‑контактному разъёму Sub‑D согласно распиновке в руководстве. Для работы через стандартный COM-порт можно применять нуль‑модемный кабель с уровнями RS232, но только при использовании внешнего конвертера RS232↔RS485.

Где найти драйверы для протоколов MODBUS и DF1?

Они заказываются отдельно: MODBUS RTU Master (6ES7 870-1AA01-0YA0), MODBUS RTU Slave (6ES7 870-1AB01-0YA0), DF1 (6ES7 870-1AC01-0YA0). После получения файла лицензии и установочного пакета драйвер интегрируется в STEP 7 и появляется в списке протоколов при конфигурации CP 341.
