Главная » Schneider Electric » Zelio » Schneider SR2B201FU Zelio Logic 20 I/O 100–240V AC

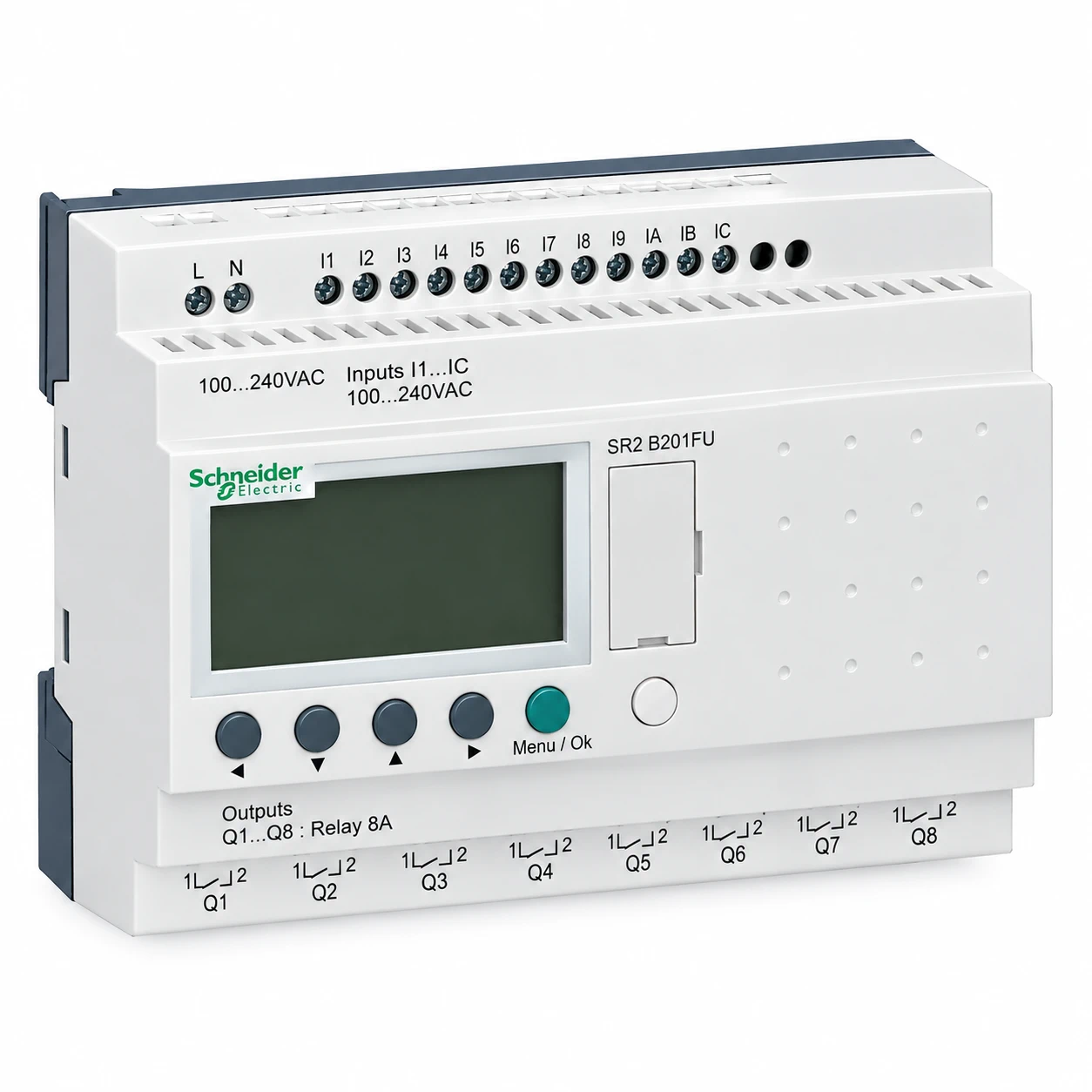

Schneider SR2B201FU Zelio Logic 20 I/O 100–240V AC

14 250 ₽

Schneider SR2B201FU компактное программируемое реле Zelio Logic. 12 входов, 8 релейных выходов, 100–240 В AC, часы, дисплей, EEPROM.

Категория: Бренд:

Описание

Schneider Electric SR2B201FU — компактное программируемое реле (smart relay) из серии Zelio Logic. Устройство предназначено для автоматизации простых логических задач: управления освещением, насосами, вентиляцией, воротами, компрессорами и другим оборудованием с дискретными сигналами. Реле применяется в системах автоматизации зданий, на малых производственных установках и в коммунальном хозяйстве.

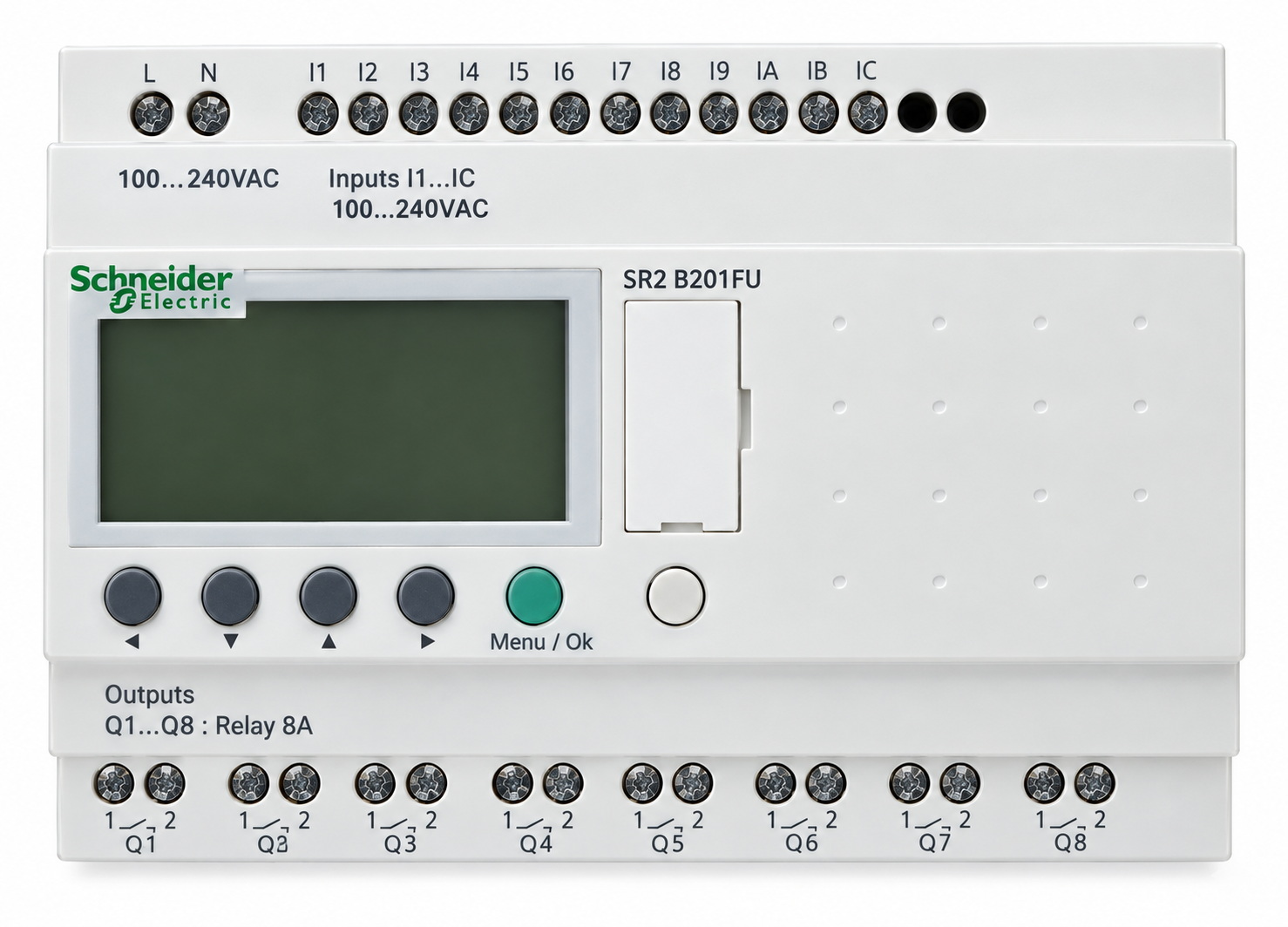

Корпус выполнен в компактном исполнении шириной 124,6 мм для монтажа на DIN-рейку. На передней панели расположены дисплей и кнопки для программирования и настройки. Реле оснащено встроенными часами реального времени и энергонезависимой памятью EEPROM, сохраняющей программу и данные до 10 лет без питания.

Основные технические характеристики:

Параметр Значение
Производитель Schneider Electric
Серия / Семейство Zelio Logic
Артикул (Part Number) SR2B201FU
Тип устройства Компактное программируемое реле
Напряжение питания 100…240 В AC
Допустимый диапазон питания 85…264 В
Частота питающей сети 50/60 Гц
Потребляемый ток (без расширения) 100 мА при 100 В / 50 мА при 240 В
Потребляемая мощность 11 ВА
Количество дискретных входов 12
Напряжение дискретных входов 100…240 В AC
Входной ток (состояние «1») ≥ 0,17 мА
Входной ток (состояние «0») ≤ 0,5 мА
Гарантированное напряжение «1» ≥ 79 В
Гарантированное напряжение «0» ≤ 40 В
Количество релейных выходов 8
Тип выходных контактов NO (нормально разомкнутые)
Тепловой ток выходов 8 А на все 8 выходов
Диапазон коммутируемого напряжения 24…250 В AC / 5…30 В DC
Время цикла 6…90 мс
Количество строк программы (лестничная логика) до 240
Количество строк программы (FBD) до 500
Память программы Энергонезависимая EEPROM
Срок хранения данных до 10 лет при +25 °C
Точность хода часов ± 12 мин/год при 0…+55 °C
Дисплей ЖК, встроенный
Языки программирования Ladder (лестничная логика), FBD
Программное обеспечение Zelio Soft
Степень защиты IP20 (клеммы), IP40 (передняя панель)
Монтаж DIN-рейка
Габаритные размеры (Ш × В × Г) 124,6 × 90 × 59,5 мм
Масса ≈ 0,38 кг
Рабочая температура −20…+55 °C (для отдельных моделей −20…+40 °C)
Стандарты IEC 61000-4-2, IEC 60068-2-27, IEC 60529, IEC 60068-2-6, IEC 61000-4-5, IEC 61000-4-4, IEC 61000-4-6, IEC 61000-4-11, IEC 61000-4-3
Соответствие RoHS Да

Эксплуатационные параметры и условия монтажа:

Реле рассчитано на эксплуатацию в диапазоне температур от −20 до +55 °C. Степень защиты IP20 (клеммы) и IP40 (передняя панель) предполагает установку в закрытый распределительный шкаф. Монтаж осуществляется на стандартную 35-мм DIN-рейку. Подключение внешних цепей выполняется через винтовые клеммы.

Для программирования используется среда Zelio Soft, поставляемая на компакт-диске. Программирование возможно как с ПК, так и непосредственно с кнопок на лицевой панели реле.

Схема подключения:

Подключение внешних цепей осуществляется через винтовые клеммы на передней панели модуля. Реле имеет 12 дискретных входов и 8 релейных выходов. Питание подаётся на клеммы 100…240 В AC. Схема подключения приведена в документации производителя.

Рекомендации по подключению:

  • Для питания используйте сеть 100…240 В AC (диапазон 85…264 В).
  • Для защиты цепей управления используйте предохранители согласно документации.
  • Силовые кабели прокладывайте отдельно от сигнальных линий.
  • При использовании индуктивных нагрузок предусмотрите защитные элементы (RC-цепь или варистор).

Типовые применения:

  • Автоматизация зданий — управление освещением, отоплением, вентиляцией, насосами.
  • Управление воротами и жалюзи — автоматическое открывание/закрывание.
  • Системы полива и орошения — управление насосами по расписанию или датчикам.
  • Малые производственные установки — управление станками, конвейерами, упаковочным оборудованием.
  • Коммунальное хозяйство — управление насосными станциями, освещением территорий.

Информация для заказа и связанные компоненты:

Наименование Артикул / Описание
Программируемое реле Zelio Logic SR2B201FU SR2B201FU
Программное обеспечение Zelio Soft
Кабель программирования USB SR2USB01
Кабель программирования RS-232 SR2CBL01
Модуль расширения SR2XT141BD и другие
Коммуникационный модуль SR2COM01
Модуль памяти SR2MEM02
