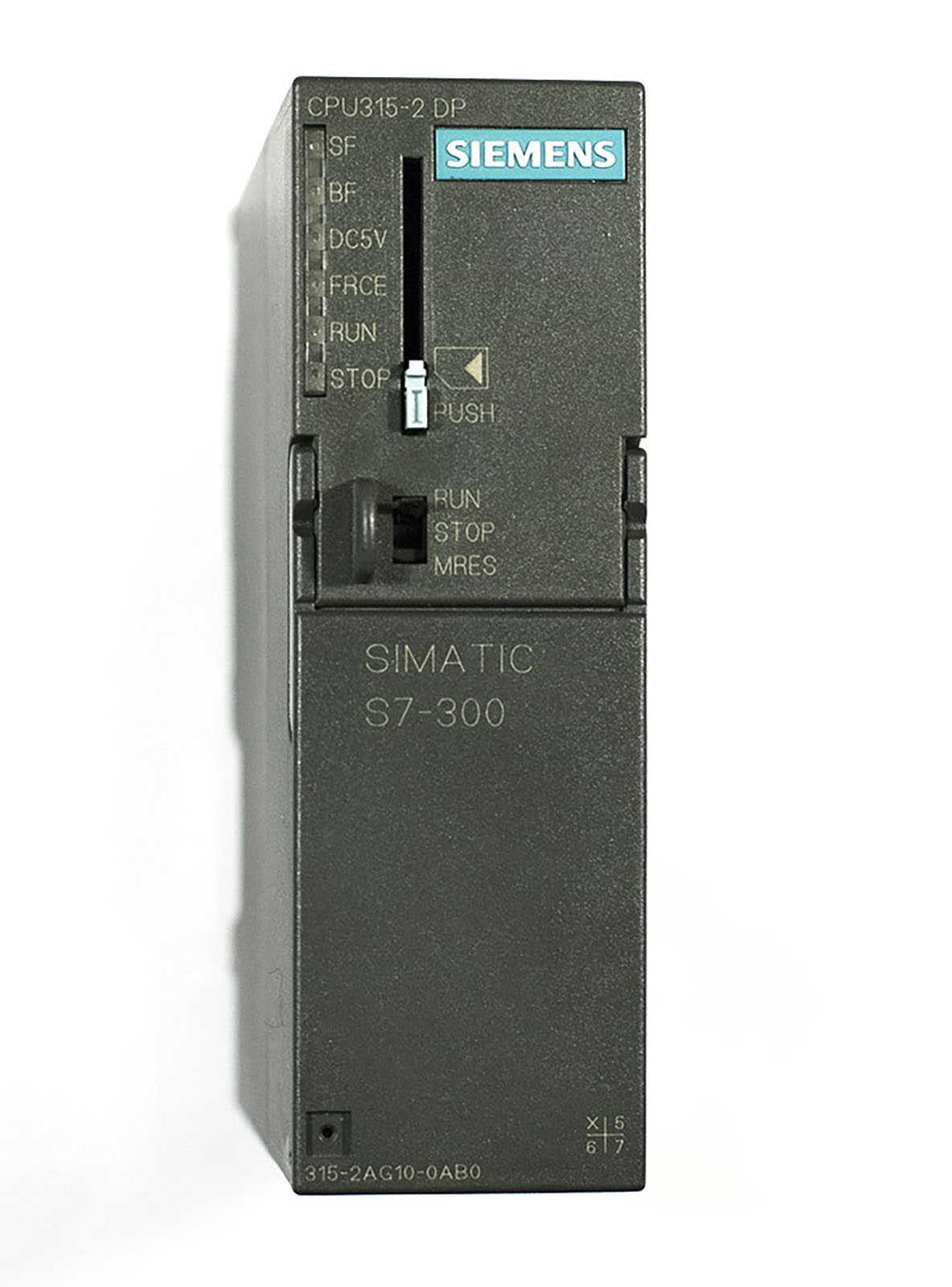

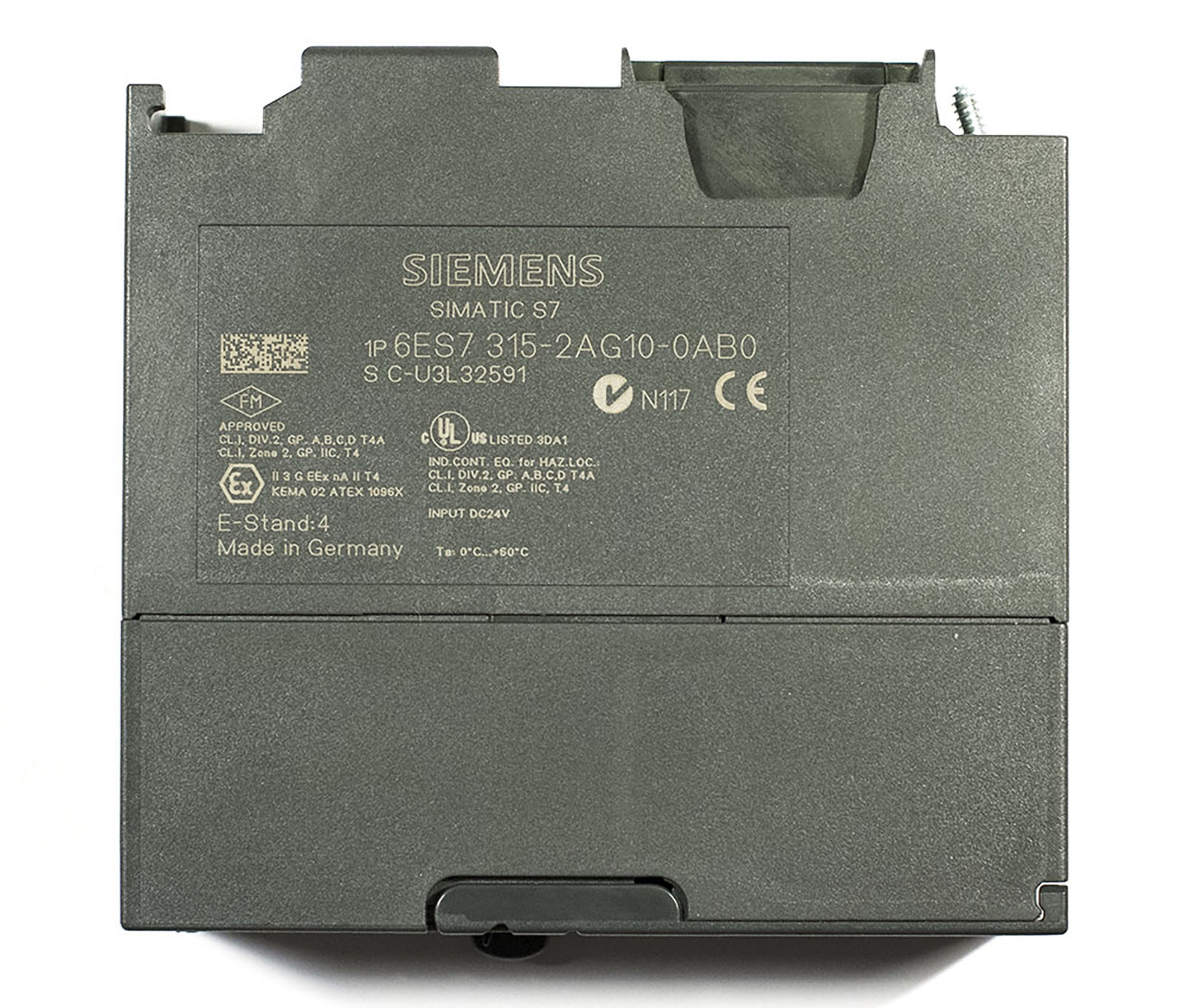

Siemens Simatic S7-300 CPU 6ES7 315-2AG10-0AB0

Как загрузить программу в CPU, если нет прямого подключения к программатору?

Используйте микрокарту памяти MMC. Скомпилируйте проект в STEP 7, выберите пункт «Записать на карту памяти» (PLC → Save to Memory Card). Вставьте MMC-карту в выключенный CPU, подайте питание. Процессор автоматически перенесёт программу и конфигурацию во внутреннюю память. Этот способ особенно удобен при замене процессора или при отсутствии полевого программатора.

Можно ли запрограммировать этот процессор в TIA Portal?

Да, начиная с TIA Portal V11 поддерживается конфигурирование и программирование CPU 315‑2DP (используйте HSP, если необходимо). Проекты, созданные в классическом STEP 7, могут быть мигрированы. Однако глубокая диагностика некоторых устаревших модулей расширения может требовать установки дополнительных пакетов.

Как обновить встроенное программное обеспечение (прошивку)?

Прошивка обновляется через STEP 7. Скачайте файл прошивки (.upd) с сайта Siemens. Подключитесь к CPU через MPI или PROFIBUS, перейдите в «PLC» → «Update Firmware». Укажите файл и запустите обновление. CPU должен находиться в состоянии STOP. После перезагрузки версия прошивки изменится. Текущая версия для данной модели обычно V2.6, но могут быть более новые корректирующие выпуски.

Что делать, если процессор переходит в состояние STOP с мигающим индикатором?

Медленное мигание STOP (примерно 1 Гц) означает запрос на общий сброс (Memory Reset). Быстрое мигание (около 2 Гц) – ошибка. В обоих случаях необходимо прочитать диагностический буфер через STEP 7. Частые причины: ошибка программирования (доступ к несуществующему адресу), отсутствие или неисправность MMC-карты, несовместимость конфигурации. Выполните общий сброс (MRES) с помощью переключателя, затем загрузите корректный проект.

Как выполнить полный сброс процессора (Memory Reset)?

Поверните ключ-переключатель на передней панели в положение MRES и удерживайте примерно 3 секунды. Светодиод STOP начнёт медленно мигать. Затем переведите переключатель в RUN и снова в MRES. Процессор выполнит сброс пользовательской программы из рабочей памяти, но не удалит её с MMC-карты (если она там есть). Для полной очистки MMC-карты используйте функцию в STEP 7.

Могу ли я одновременно использовать MPI и PROFIBUS DP интерфейсы?

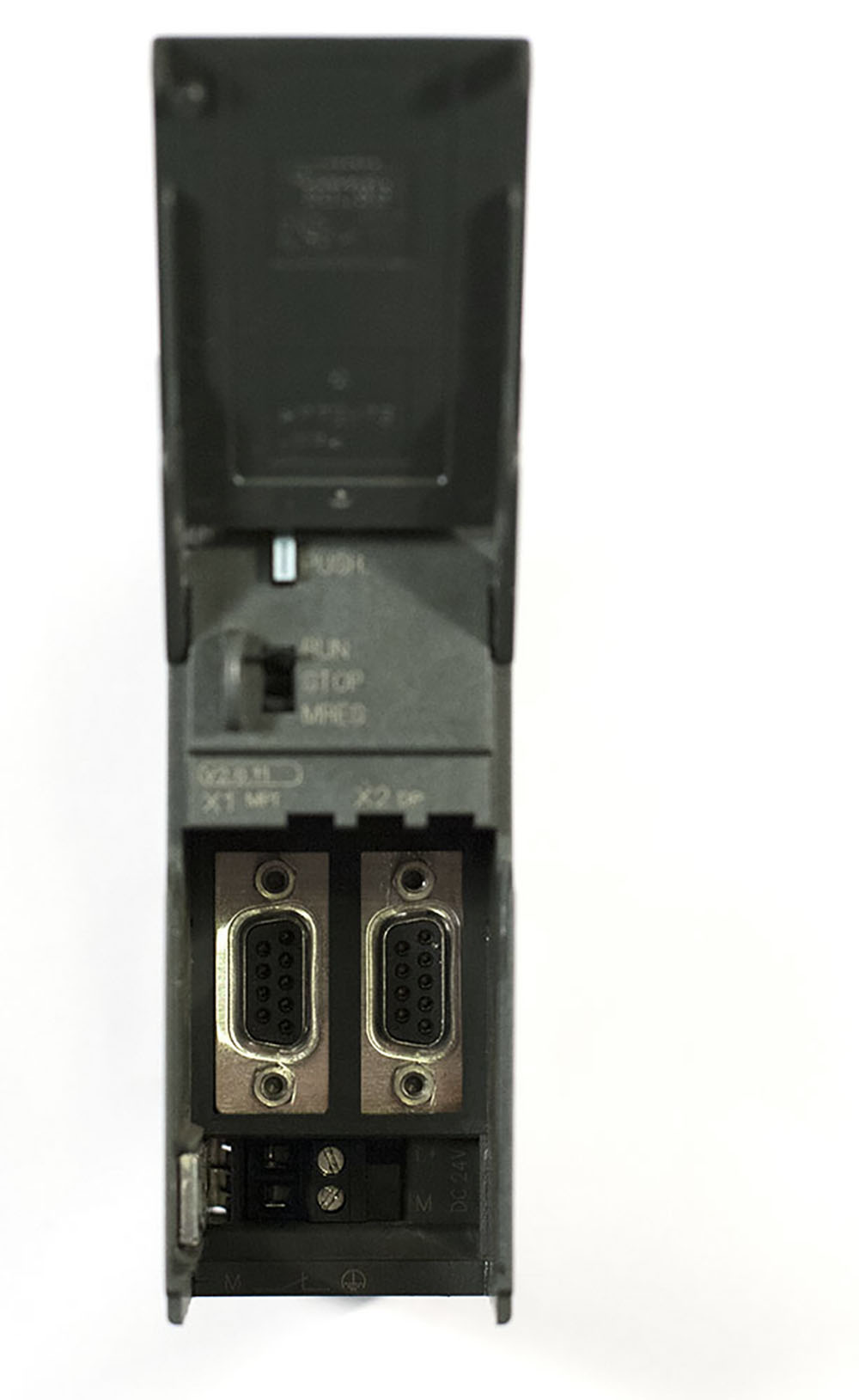

Да. Интерфейс X1 (MPI) используется для связи с панелями оператора, программаторами и другими MPI-узлами. Интерфейс X2 (PROFIBUS DP) можно сконфигурировать как ведущий для управления распределённой периферией ET 200, или как ведомый для связи с вышестоящим контроллером. Оба интерфейса электрически не изолированы, поэтому при соединении устройств, разнесённых на большие расстояния, используйте рекомендованные кабели и соблюдайте правила прокладки.

Какой тип MMC-карты требуется и можно ли использовать карту больше 8 МБ?

Необходима карта Micro Memory Card (MMC) производства Siemens. Максимальный поддерживаемый объём для данной модели CPU — 8 МБ. Использование карт большего объёма (например, 16 МБ) не гарантирует работу: процессор может не распознать карту или не загрузиться. Приобретайте оригинальные карты Siemens, форматирование выполняйте только в самом CPU.

Как продиагностировать неисправность по светодиодам?

• SF (красный): общая ошибка (программа, конфигурация). Читайте диагностический буфер.
• BUSF (красный): ошибка шины PROFIBUS. Постоянно горит – неисправен кабель, терминатор или нет связи ни с одним устройством; мигает – одно или несколько устройств не отвечают.
• DC5V (зелёный): наличие внутреннего питания 5 В. Если не горит, проверьте питание 24 В и сам CPU.
• RUN/STOP: стандартная индикация режима. Медленное мигание STOP – запрос на сброс, быстрое – ошибка.

Нужна ли батарея резервного питания для этого процессора?

Нет. CPU 315‑2DP не имеет батареи и не требует её. Все данные программы и конфигурации хранятся на MMC-карте (энергонезависимая память). При отключении питания сохраняются только блоки данных, явно записанные в MMC, и текущие значения таймеров/счётчиков/меркеров, если была активирована функция сохранения при переходе в STOP.

Как перенести проект с одного CPU на другой без программатора?

Если на исходном CPU программа загружена и MMC-карта не защищена от записи, можно просто извлечь карту и вставить в целевой CPU. При включении питания программа автоматически скопируется в рабочую память. Учтите, что адреса станций PROFIBUS и MPI должны быть одинаковыми. Если проект защищён, без STEP 7 перенести его не получится.

Какие максимальные длины линий связи по MPI и PROFIBUS?

Для MPI на скорости 187.5 кбит/с максимальная длина без повторителей — 50 метров (с учётом всех ответвлений). Для PROFIBUS при скорости до 1.5 Мбит/с — 200 метров, при 12 Мбит/с — 100 метров. При необходимости больших расстояний используйте повторители RS‑485.

Поддерживает ли CPU 315-2DP прямую связь с панелями оператора через Ethernet?

Нет, встроенного Ethernet-порта нет. Для связи с панелями по Ethernet необходимо установить коммуникационный процессор CP 343-1 в ту же стойку. Через MPI или PROFIBUS панель можно подключить напрямую.

Можно ли расширить рабочую память 128 КБ?

Нет, рабочая память интегрирована и не расширяется. Если проект не помещается, необходимо оптимизировать код (удалить неиспользуемые блоки, использовать косвенную адресацию) или перейти на старшую модель CPU (например, CPU 317). MMC-карта служит только для загрузки и хранения, но не увеличивает рабочую память.

Как сохранить актуальные данные (рецепты) при пропадании питания?

Используйте системные блоки SFC 82, 83, 84 (запись/чтение данных в MMC-карту). Эти данные сохраняются на карте энергонезависимо. Вызывайте блоки записи только при изменении данных, так как количество циклов записи на MMC ограничено (примерно 100 000 раз).
