AutomationDirect D2-32ND3 модуль ввода DL205 32×24VDC
15 750 ₽
AutomationDirect D2-32ND3 32-канальный модуль дискретного ввода DL205. 24 В DC, sink/source, 4 изолированные группы по 8, ток 8 мА, светодиоды.
Описание

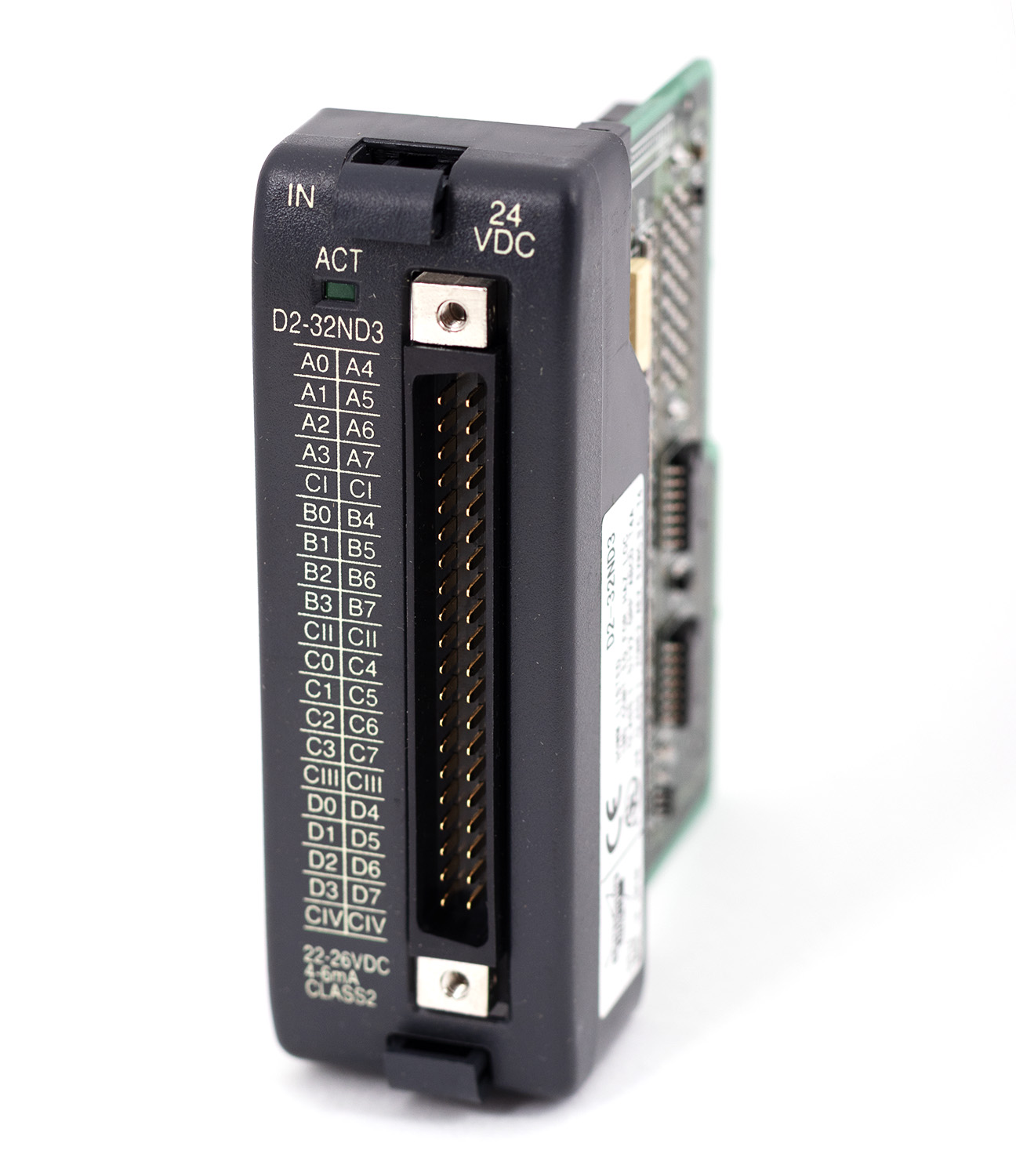

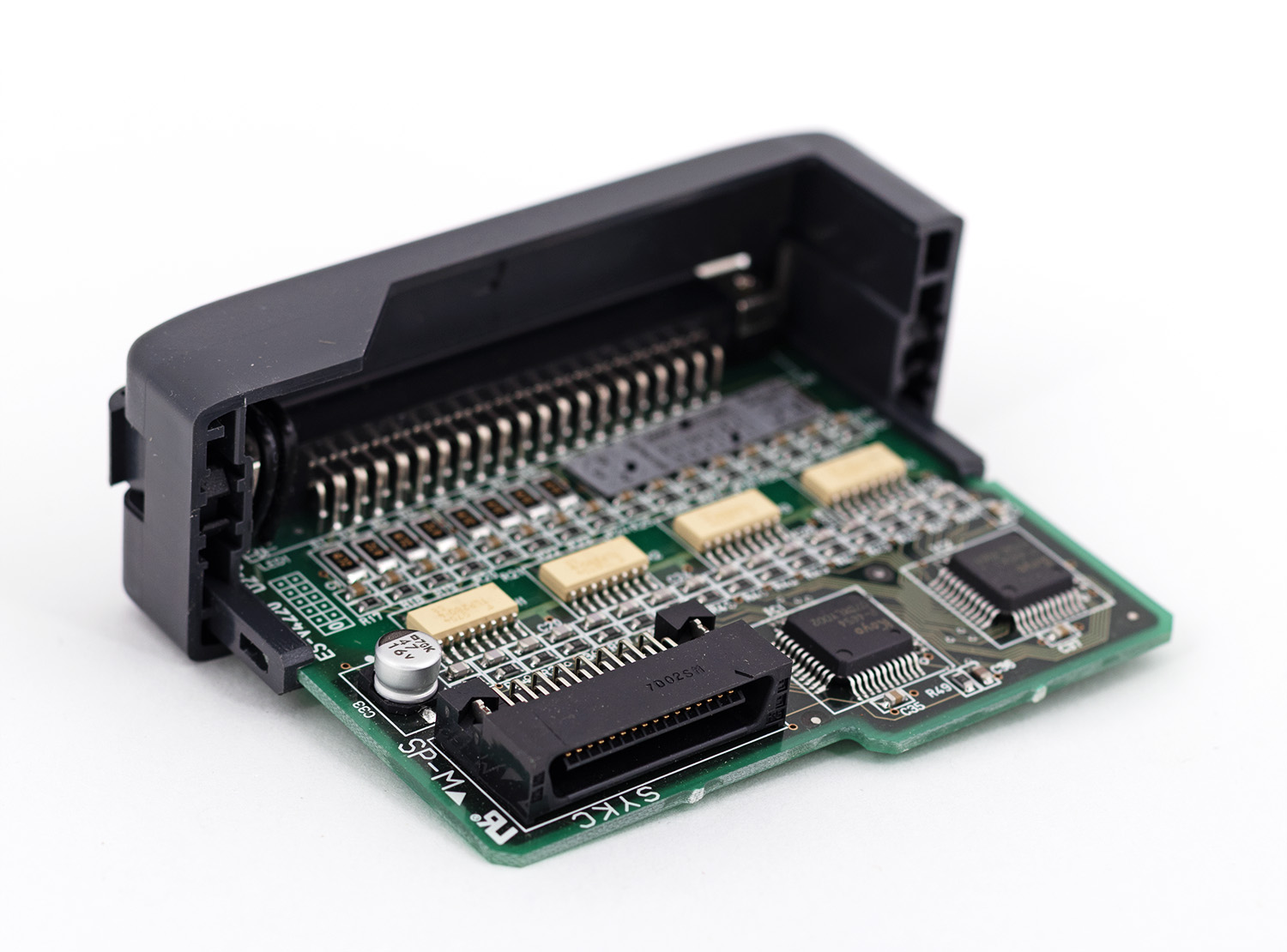

AutomationDirect D2-32ND3 32-канальный модуль дискретного ввода постоянного тока для систем на базе контроллеров DirectLOGIC серии DL205. Предназначен для приема сигналов 24 В постоянного тока от кнопок, концевых выключателей, датчиков приближения и другого оборудования.
Модуль выполнен в корпусе для установки в стойку DL205. Каналы сгруппированы в четыре изолированные группы по 8 входов, каждая группа имеет отдельный общий вывод. На передней панели расположены светодиоды для индикации состояния каждого канала. Подключение осуществляется через 40-контактный съемный разъем (заказывается отдельно).
Основные технические характеристики:
| Параметр | Значение |
|---|---|
| Производитель | AutomationDirect |
| Серия / Платформа | DirectLOGIC DL205 |
| Артикул (Part Number) | D2-32ND3 |
| Тип устройства | Модуль дискретного ввода (DC Input Module) |
| Количество каналов | 32 |
| Группировка каналов | 4 изолированные группы по 8 входов |
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 20…28 В DC |
| Тип входа | Sink/Source (программируемый) |
| Входной ток (при 24 В) | 8 мА |
| Входной импеданс | 3.9 кОм |
| Уровень включения (ON) | ≥ 19 В |
| Уровень выключения (OFF) | ≤ 7 В |
| Минимальный ток включения | 3.5 мА |
| Максимальный ток выключения | 1.5 мА |
| Время отклика (OFF→ON / ON→OFF) | 3…9 мс |
| Потребление от шины 5 В | 25 мА |
| Разъем | 40-контактный (заказывается отдельно) |
| Вес | 0.16 lb (≈0.07 кг) |
| Страна происхождения | Япония |
| Рабочая температура | 0…+60 °C |
| Относительная влажность | 5…95% (без конденсации) |
| Сертификация | Class I, Division 2, Groups A, B, C, D |
| Программное обеспечение | DirectSOFT v4.0 или выше |
Эксплуатационные параметры и условия монтажа:
Модуль рассчитан на эксплуатацию в диапазоне температур от 0 до +60 °C. Устанавливается в любой слот стойки DL205. При установке необходимо соблюдать правила защиты от электростатических разрядов (ESD).
Разъем для подключения полевых проводов заказывается отдельно. Рекомендуется использовать предварительно обжатые кабели ZIPLink: ZL-D24-CBL40# (где # — длина 0.5, 1 или 2 м) с ответной частью ZL-RTB40 или ZL-LTB32-24. Для самостоятельного изготовления кабеля доступны компоненты ZL-D24-CON-R, ZL-D24-CON-X, ZL-D24-CON.
Для защиты модуля рекомендуется устанавливать предохранитель на 4 А быстродействующий последовательно с источником питания.
Схема подключения:
Подключение внешних цепей осуществляется через 40-контактный разъем. Входы сгруппированы в четыре изолированные группы по 8 каналов:
| Группа | Каналы | Общий вывод |
|---|---|---|
| Группа 1 | Входы 0…7 | Общий 1 (COM1) |
| Группа 2 | Входы 8…15 | Общий 2 (COM2) |
| Группа 3 | Входы 16…23 | Общий 3 (COM3) |
| Группа 4 | Входы 24…31 | Общий 4 (COM4) |
Рекомендации по подключению:
- Для подключения используйте провод сечением согласно документации.
- Силовые кабели прокладывайте отдельно от сигнальных линий.
- Обеспечьте надежное заземление системы.
- При использовании датчиков с открытым коллектором учитывайте тип выхода (NPN/PNP) и соответствующую схему подключения.
- Модуль может одновременно использовать sink и source на разных группах.
Типовые применения:
Модуль D2-32ND3 используется в системах промышленной автоматизации на базе DirectLOGIC DL205 для сбора дискретных сигналов:
- Конвейерные системы — контроль конечных выключателей, датчиков положения.
- Станкостроение — мониторинг кнопок, блокировочных выключателей и защитных ограждений.
- Упаковочное оборудование — сбор сигналов с датчиков наличия продукта.
- Автоматизация зданий — мониторинг состояния дверей, окон, датчиков движения.
- Системы управления — сбор сигналов с реле, контакторов и электронных устройств.
Информация для заказа и связанные компоненты:
| Наименование | Артикул / Описание |
|---|---|
| Модуль дискретного ввода 32×24 В DC | D2-32ND3 |
| 40-контактный разъем | Заказывается отдельно |
| Кабель ZIPLink 0.5 м | ZL-D24-CBL40-0.5 |
| Кабель ZIPLink 1 м | ZL-D24-CBL40-1 |
| Кабель ZIPLink 2 м | ZL-D24-CBL40-2 |
| Ответная часть для кабеля | ZL-RTB40 или ZL-LTB32-24 |
| Совместимые стойки DL205 | D2-09B, D2-06B и другие |
| Совместимые контроллеры | DirectLOGIC DL205 |
| Программное обеспечение | DirectSOFT v4.0 или выше |
Примечание: существует модификация D2-32ND3-2 для входов 5…15 В постоянного тока.
Детали
| Состояние | Новый, упаковка вскрыта |
|---|
FAQs
Часто задаваемые вопросы о AutomationDirect D2-32ND3
1. Для каких систем предназначен модуль D2-32ND3?
Модуль предназначен для установки в системы на базе контроллеров DirectLOGIC серии DL205. Устанавливается в любой слот ввода-вывода основной стойки или стойки расширения.2. Сколько каналов имеет модуль и как они сгруппированы?
Модуль имеет 32 дискретных входа, сгруппированных в четыре изолированные группы по 8 входов. Каждая группа имеет отдельный общий вывод (COM1…COM4).3. Какое напряжение питания требуется для входов?
Номинальное напряжение — 24 В постоянного тока. Допустимый диапазон — от 20 до 28 В постоянного тока.4. Каковы уровни напряжения для логического «0» и «1»?
- Логическая «1» (вход включён): напряжение ≥ 19 В.
- Логический «0» (вход выключен): напряжение ≤ 7 В.
5. Можно ли подключать как PNP, так и NPN датчики?
Да. Входы являются программируемыми (sink/source). Режим работы каждой группы определяется способом подключения общего вывода (COM). Модуль может одновременно использовать sink и source на разных группах.6. Каковы параметры входного тока и время отклика?
- Входной ток — 8 мА при 24 В.
- Входной импеданс — 3,9 кОм.
- Время отклика (как при включении, так и при выключении) — от 3 до 9 мс.
7. Какое потребление по шине и какие разъёмы используются?
- Потребление по шине 5 В — 25 мА.
- Тип разъёма: 40-контактный (заказывается отдельно).
8. Как понять, что канал активен?
Состояние каждого входа отображается светодиодным индикатором на лицевой панели модуля.9. Как выполняется монтаж модуля?
Модуль устанавливается в любой слот стойки DL205. Монтаж на DIN-рейку.10. Каковы условия эксплуатации по температуре и влажности?
Рабочая температура — от 0 до +60 °C. Относительная влажность — от 5 до 95% без конденсации.11. В чём отличие D2-32ND3 от D2-32ND3-2?
D2-32ND3 — универсальный модуль с поддержкой sink/source и диапазоном входного напряжения 20…28 В DC. D2-32ND3-2 — модуль только для режима source с диапазоном входного напряжения 4,5…15,6 В DC (для TTL-сигналов).12. Как правильно подключить NPN и PNP датчики к разным группам?
- Для NPN-датчиков (sink): общий вывод группы (COM) подключается к +24 В DC.
- Для PNP-датчиков (source): общий вывод группы (COM) подключается к 0 В (DC−). Четыре группы изолированы друг от друга, поэтому на одном модуле можно одновременно использовать разные типы датчиков на разных группах.
