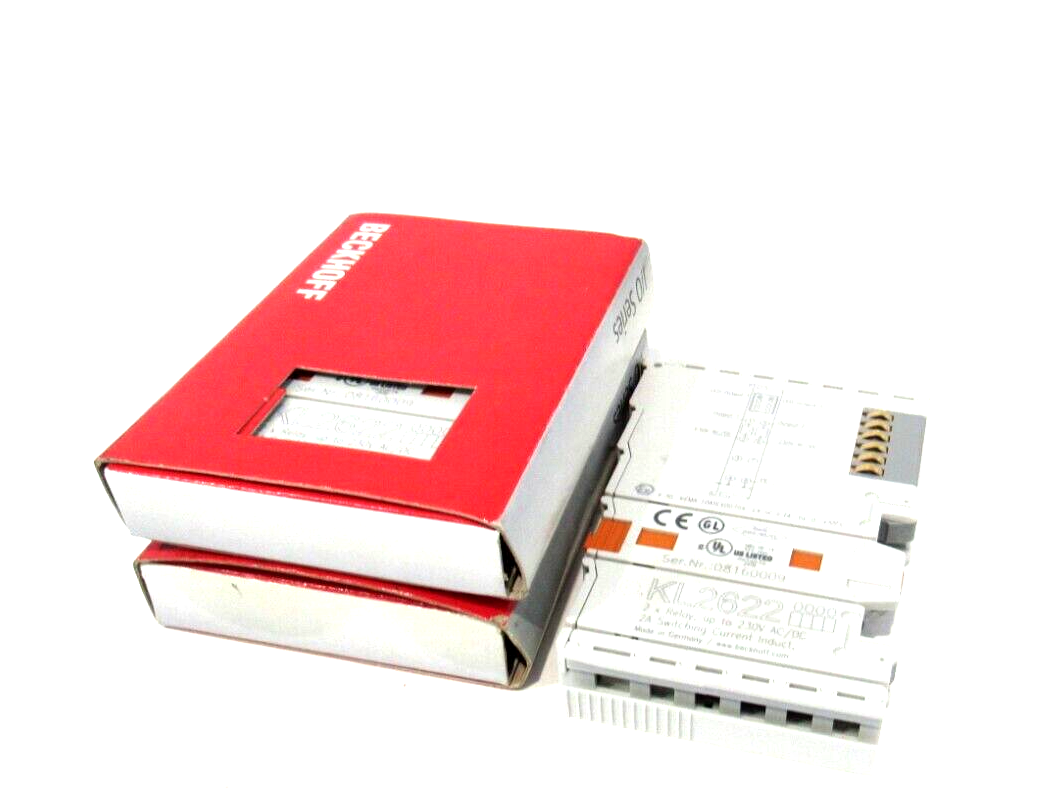

Beckhoff KL2622 Bus Terminal, 2 канала, 230В AC/5А
5 445 ₽
2-канальный модуль релейных выводов Bus Terminal. Коммутация до 230В AC, 5 А на канал, беспотенциальные контакты, без силовых контактов. K-bus, IP20, -25…+60°C.
Описание
KL2622 компактный 2-канальный модуль релейных выводов из семейства Beckhoff Bus Terminals (серия KL), предназначенный для коммутации сетевых нагрузок в системах промышленной автоматизации. Устройство оснащено двумя независимыми реле с нормально открытыми (НО) контактами и позволяет подключать исполнительные механизмы, работающие при напряжении до 230 В переменного тока. Контакты реле являются беспотенциальными и не связаны с внутренними силовыми контактами (Power Contacts) клеммы, что обеспечивает гальваническую развязку 500 В между полевой стороной и шиной K-bus.
Каждый канал способен коммутировать ток до 5 А при омической нагрузке (AC/DC) и до 2 А при индуктивной (AC/DC). Минимально допустимая нагрузка составляет 10 мА при 5 В DC, что позволяет использовать модуль для коммутации слаботочных сигнальных цепей. Модуль не имеет силовых контактов (Power Contacts), не пропускает их сквозь корпус и занимает ширину 12 мм на DIN-рейке.
Встроенный сторожевой таймер (Watchdog) отключает реле, если обмен данными по шине K-bus прерывается более чем на 100 мс. Два зеленых светодиода на передней панели отображают текущее состояние каждого канала. Модуль соответствует стандартам ЭМС и виброустойчивости, сертифицирован CE и UL.
Основные технические характеристики:
| Параметр | Значение |
|---|---|
| Производитель | Beckhoff Automation GmbH & Co. KG |
| Серия | KL (Bus Terminal) |
| Артикул (Part Number) | KL2622 |
| Тип устройства | Модуль дискретного вывода (релейный) |
| Количество выходов | 2 × нормально открытый контакт (НО), беспотенциальный |
| Номинальное коммутируемое напряжение | 230 В AC / 30 В DC |
| Максимальный выходной ток (омическая нагрузка) | 5 А AC/DC на канал |
| Максимальный выходной ток (индуктивная нагрузка) | 2 А AC/DC на канал |
| Минимально допустимая нагрузка | 10 мА при 5 В DC |
| Тип нагрузки | Омическая, индуктивная, лампа (с учетом пускового тока до 5 А для 4×58 Вт) |
| Электрическая изоляция | 500 В (K-bus / полевое напряжение) |
| Потребляемый ток от K-bus | тип. 85 мА |
| Потребление от силовых контактов | — (отсутствуют) |
| Конфигурирование | Не требуется (без адресации и настройки) |
| Разрядность образа процесса | 2 бита (2 выхода) |
| Ресурс механических переключений (мин.) | 2 × 10⁷ циклов |
| Ресурс электрических переключений (мин.) | 1 × 10⁵ циклов (5 А/30 В DC) |
| Тип подключения | Пружинные зажимы, активируемые отверткой; однорядная коммутация сборки двойным пазом и ключом |
| Сечение проводов (одножильный/многожильный/с наконечником) | 0.08…2.5 мм² / 0.08…2.5 мм² / 0.14…1.5 мм² |
| Сечение проводов AWG | AWG 28…14 |
| Длина снятия изоляции | 8…9 мм |
| Максимальный ток через силовые контакты | 10 А |
| Корпус | Компактное терминальное исполнение с сигнальными светодиодами |
| Материал корпуса | Поликарбонат |
| Степень защиты | IP20 |
| Монтаж | На 35-мм DIN-рейку (EN 60715) с защелкой |
| Ширина | 12 мм |
| Габаритные размеры (Ш × В × Г) | 12 × 100 × 68 мм |
| Масса | ок. 80 г |
| Рабочая температура | -25…+60 °C |
| Температура хранения | -40…+85 °C |
| Относительная влажность | 95 %, без конденсации |
| Вибро-/ударостойкость | По EN 60068-2-6 / EN 60068-2-27 |
| ЭМС (помехоустойчивость / излучение) | По EN 61000-6-2 / EN 61000-6-4 |
| Сертификация / Маркировка | CE, UL, DNV |
| Статус продукта | Серийная поставка (Regular Delivery) |
Эксплуатационные параметры и условия монтажа:
Модуль рассчитан на эксплуатацию в диапазоне температур от -25 до +60 °C при влажности до 95 % без конденсации. Степень защиты IP20 обязывает устанавливать его в распределительный шкаф. Монтаж выполняется на стандартную 35-миллиметровую DIN-рейку согласно EN 60715 защелкиванием. Ширина корпуса 12 мм позволяет размещать модули вплотную, фиксируя их через двойной паз и ключ. Позиционирование произвольное.
Схема подключения:
Модуль не имеет сквозных силовых контактов (Power Contacts). Питание полевых цепей подается непосредственно на клеммы реле.
- Каналы реле: Каждое из двух реле имеет по одному нормально открытому контакту с маркировкой 1-2 (канал 1) и 3-4 (канал 2). Контакты беспотенциальные и гальванически изолированы от шины K-bus.
- Шина K-bus: Обмен данными с coupler’ом и питание управляющей электроники (тип. 85 мА) осуществляется через боковые контакты шины K-bus. Дополнительное питание не требуется.
- Подключение проводников: Провода сечением 0.08–2.5 мм² зачищаются на 8–9 мм и вставляются в пружинные зажимы, активируемые отверткой.
Органы управления и индикация:
Модуль не требует конфигурирования (нет адресных переключателей). Два зеленых светодиода на передней панели отображают состояние каждого канала.
Типовые применения:
KL2622 используется в промышленной автоматизации для коммутации нагрузок до 230 В AC/5 А:
- Управление электромагнитными клапанами и задвижками.
- Включение световой и звуковой сигнализации.
- Управление маломощными электродвигателями и насосами (с промежуточными реле или пускателями).
- Коммутация нагревательных элементов и ламп освещения.
- Построение распределенных систем управления технологическими процессами.
