Emerson KJ3201X1-BA1 VE4001S2T2B3 модуль ввода DeltaV

Цена по запросу

Emerson VE4001S2T2B3 (KJ3201X1-BA1+KJ4001X1-CE1) модуль дискретного ввода DeltaV Series 2, 8/32 канала 24В DC, сухой контакт, оптоизоляция, -40…+70°C.

Категория: Бренд:

Описание

Emerson VE4001S2T2B3 модуль дискретного ввода (Discrete Input Module) серии 2 для распределённой системы управления DeltaV. Устройство предназначено для приёма сигналов от бинарных полевых устройств — кнопок, концевых выключателей, бесконтактных датчиков, сухих контактов и реле — с гальванической развязкой по каждому каналу.

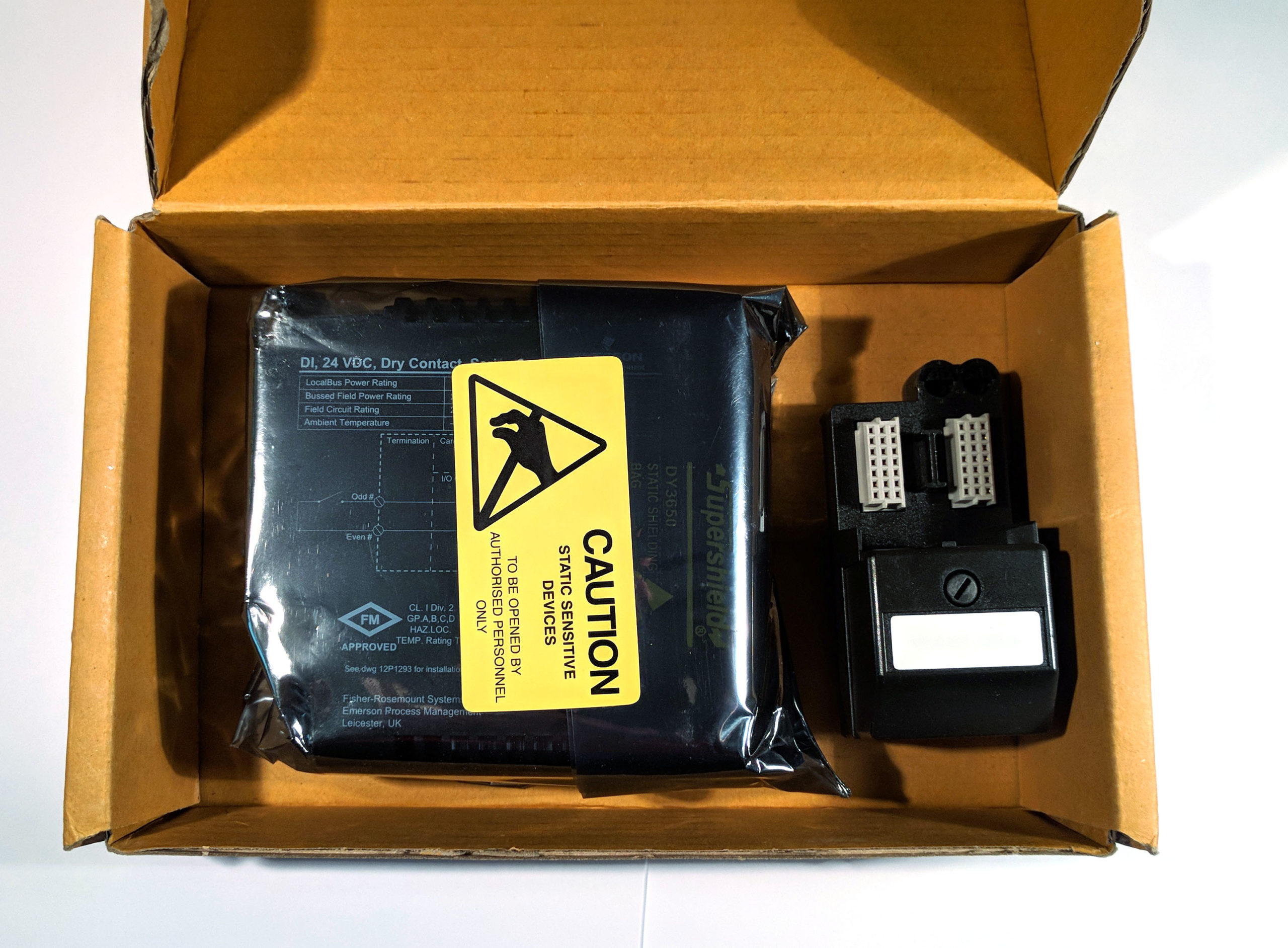

Модуль представляет собой комплект, состоящий из платы ввода KJ3201X1-BA1 и 16-контактного клеммного блока KJ4001X1-CE1. Покупка комплекта VE4001S2T2B3 гарантирует совместимость компонентов и исключает путаницу с артикулами.

Модуль поддерживает горячую замену (hot-swap) без отключения питания системы. Встроенная диагностика автоматически обнаруживает обрыв цепи, короткое замыкание и отказ модуля.

Основные технические характеристики:

Параметр Значение
Производитель Emerson (ранее Rosemount)
Система / Платформа DeltaV M-series Traditional I/O, Series 2

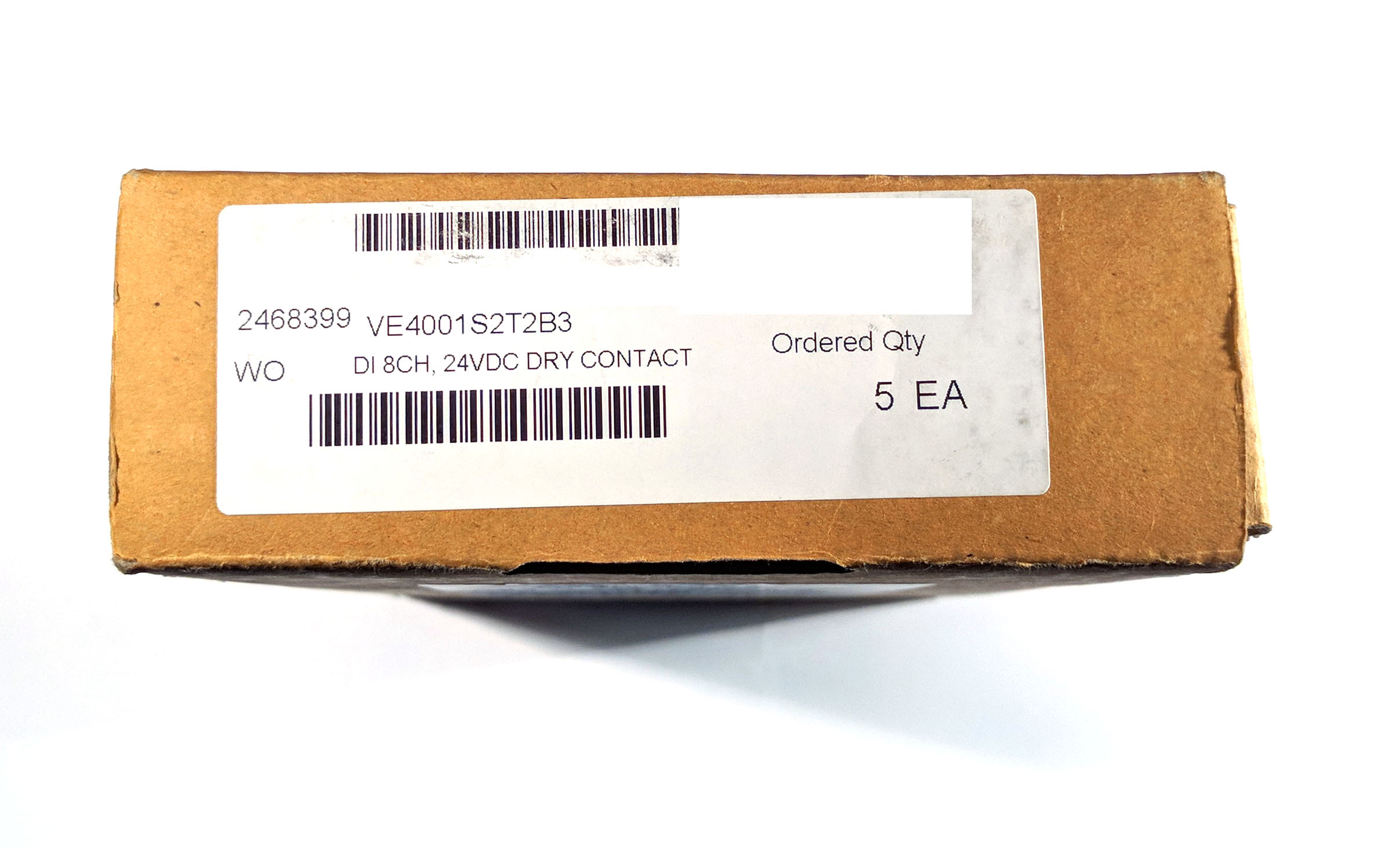

Артикул комплекта (Part Number) VE4001S2T2B3

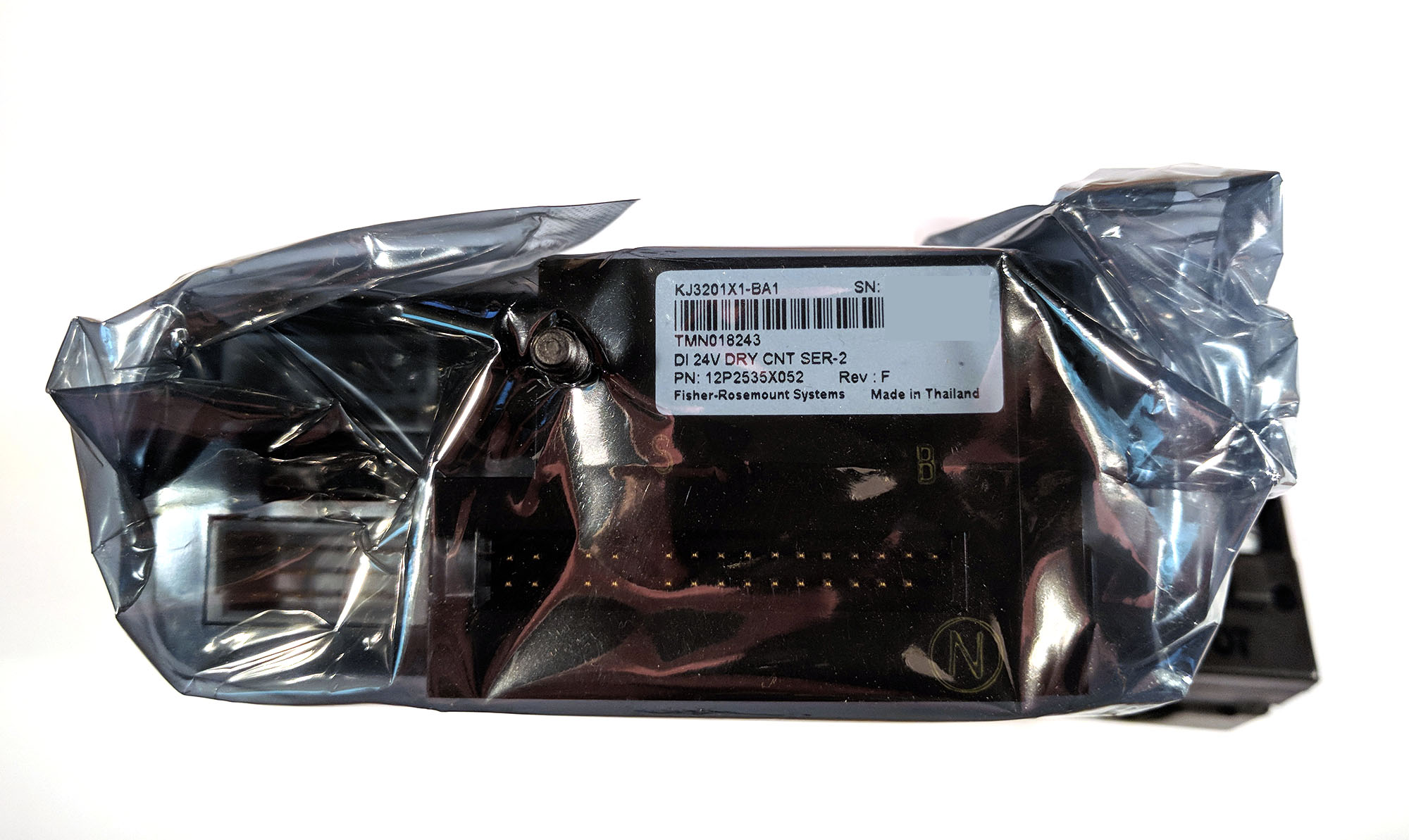

Плата ввода (Input Card) KJ3201X1-BA1
Клеммный блок (Terminal Block) KJ4001X1-CE1 (16-pin mass termination)
Тип устройства Модуль дискретного ввода (Discrete Input Module)
Количество каналов 8 (в некоторых источниках — 32)
Тип входа Сухой контакт (Dry contact), совместим с wet contact
Номинальное напряжение 24 В DC
Диапазон входного напряжения 11…30 В DC (24 В DC nominal)
Входной ток на канал 7 мА (тип.) при 24 В
Логический порог ON: >15 В DC, OFF: <5 В DC
Входное сопротивление 3,3 кОм на канал
Время отклика 5 мс (тип.), настраиваемое 1…100 мс
Изоляция каналов Оптическая, 1500 В AC (канал-шина)
Общий вывод Один общий для всех 8 каналов
Питание LocalBus 12 В DC, ~150 мА
Полевое питание (на карту) 24 В DC, ~100 мА / 3.2 А
Полевая цепь (на канал) 24 В DC, 5 мА
Потребляемая мощность 3 Вт (тип.)
Индикация 8 зелёных светодиодов (по одному на канал)
Тип клемм Винтовые, 12-24 AWG
Ключевание терминального блока Позиция B1
Степень защиты IP20
Монтаж В носитель (carrier) DeltaV Series 2
Габаритные размеры (Ш × В × Г) 107 × 41 × 105 мм
Масса (нетто) 0,18…0,23 кг (180…227 г)
Рабочая температура −40…+70 °C
Температура хранения −40…+85 °C
Относительная влажность 5…95% (без конденсации)
Устойчивость к ударам 10 g, полусинусоида, 11 мс
Устойчивость к вибрации 1 мм (2–13,2 Гц), 0,7 g (13,2–150 Гц)
Стойкость к загрязнениям ISA-S71.04 Class G3
Сертификация ATEX II 3G Ex nA IIC Gc, IECEx FMG, FM, UL/CSA Class I Div 2
Страна происхождения США



Эксплуатационные параметры и условия монтажа:

Модуль рассчитан на эксплуатацию в расширенном диапазоне температур от −40 до +70 °C при относительной влажности до 95% без конденсации, что допускает установку в полевых шкафах без климатического контроля. Степень защиты IP20 предполагает установку в закрытый распределительный шкаф или корпус.

Монтаж осуществляется в носитель (I/O interface carrier) DeltaV Series 2; карта вставляется в соответствующий слот. Конструкция с защитными ключами (позиция B1) предотвращает ошибочную установку несовместимых карт в соответствующий терминальный блок.

Схема подключения:

Подключение полевых цепей осуществляется через 16-контактный клеммный блок KJ4001X1-CE1.

Компонент Назначение
KJ3201X1-BA1 Плата дискретного ввода
KJ4001X1-CE1 16-контактный клеммный блок массового оконцевания
Носитель (Carrier) Монтажная плата DeltaV Series 2 для установки модуля
Защитные ключи (позиция B1) Предотвращают установку несовместимой I/O карты



Рекомендации по подключению:

  • Для подключения используйте кабели, соответствующие спецификации DeltaV M-series.
  • Модуль поддерживает горячую замену (hot-swap) без отключения питания системы.
  • При резервировании замыкание контактов перед отключением обеспечивает питание полевого прибора и непрерывность процесса.
  • Для подключения полевых устройств используйте экранированные кабели.
  • Перед установкой или заменой карты убедитесь, что система обесточена.

Программное обеспечение и конфигурация:

Модуль полностью совместим с системой автоматизации DeltaV и конфигурируется в среде DeltaV Explorer. Модули управления DeltaV ссылаются на simplex и резервированные каналы I/O одинаково, и для использования резервирования не требуется специальной конфигурации. При добавлении нового оборудования DeltaV Explorer автоматически распознаёт его и назначает базовую конфигурацию.

Типовые применения:

  • Нефтегазовая промышленность: мониторинг состояния клапанов, задвижек, насосов, систем безопасности.
  • Химическая промышленность: сбор дискретных сигналов с полевого оборудования.
  • Энергетика: контроль состояния коммутационных аппаратов, турбин, генераторов.
  • Производство и промышленность: мониторинг кнопок, концевых выключателей, датчиков приближения.
  • Системы с высокими требованиями к надёжности: резервированные конфигурации для критически важных процессов.

Информация для заказа и связанные компоненты:

Наименование Артикул / Модель
Модуль дискретного ввода (комплект) VE4001S2T2B3 (KJ3201X1-BA1 + KJ4001X1-CE1)
Плата дискретного ввода KJ3201X1-BA1
Клеммный блок KJ4001X1-CE1
Носитель DeltaV Series 2 Заказывается отдельно
Модуль дискретного ввода (8 каналов, с предохранителями) VE4001S2T2B2
Модуль дискретного вывода VE4002S1T2B6
Аналоговый модуль ввода VE4001S2T2B4, VE4001S2T2B5
Статус продукта Активный, поддерживается в системах DeltaV

Детали

Состояние

Новый

FAQs

Часто задаваемые вопросы о Emerson VE4001S2T2B3 (KJ3201X1-BA1 + KJ4001X1-CE1)


Для какой системы предназначен данный модуль?

VE4001S2T2B3 разработан специально для платформы: Emerson DeltaV M-Series Traditional I/O, Series 2. Модуль устанавливается в стандартные I/O Carrier системы DeltaV.

Сколько каналов имеет модуль?

Стандартная конфигурация KJ3201X1-BA1 предусматривает: 8 дискретных входных каналов. В некоторых источниках встречается упоминание 32 каналов, однако для данного исполнения VE4001S2T2B3 используется именно 8-канальная версия.

Какие типы сигналов поддерживаются?

Модуль работает с:
  • сухими контактами (Dry Contact);
  • сигналами 24 VDC (Wet Contact);
  • концевыми выключателями;
  • кнопками управления;
  • релейными контактами;
  • индуктивными и магнитными датчиками.

Какое входное напряжение поддерживается?

Номинальное напряжение: 24 В DC Допустимый диапазон: 11…30 В DC

Каковы логические пороги переключения?

Сигнал считается:
  • включенным (ON) при напряжении выше 15 В DC;
  • выключенным (OFF) при напряжении ниже 5 В DC.

Какой ток потребляет один канал?

Типовое потребление составляет: около 7 мА на канал при 24 В DC.

Имеется ли гальваническая развязка?

Да. Модуль оснащен: оптической изоляцией 1500 В AC между каналами и системной шиной. Это повышает помехоустойчивость и защищает систему управления от перенапряжений.

Поддерживает ли модуль горячую замену?

Да. Одной из ключевых особенностей DeltaV является возможность: Hot Swap (горячей замены) без остановки процесса и отключения питания системы.

Какие диагностические функции предусмотрены?

Встроенная диагностика позволяет автоматически обнаруживать:
  • обрыв цепи;
  • короткое замыкание;
  • отказ карты;
  • ошибки связи;
  • неисправности питания.
Диагностическая информация автоматически отображается в DeltaV.

Можно ли использовать модуль в резервированных системах?

Да. VE4001S2T2B3 полностью поддерживает:
  • simplex-конфигурации;
  • резервированные (redundant) системы DeltaV.
При этом дополнительное программирование резервирования не требуется.

Как осуществляется конфигурирование?

Настройка выполняется через: DeltaV Explorer и стандартные инструменты инженерной станции DeltaV. После установки система автоматически обнаруживает модуль и предлагает базовую конфигурацию.

Какие светодиодные индикаторы имеются?

На модуле расположены:
  • 8 зеленых светодиодов состояния каналов;
  • диагностическая индикация состояния модуля.
Это значительно упрощает поиск неисправностей.

Какой диапазон рабочих температур?

Модуль рассчитан на тяжелые промышленные условия: −40…+70 °C Температура хранения: −40…+85 °C

Можно ли устанавливать модуль в неотапливаемых шкафах?

Да. Расширенный температурный диапазон позволяет применять VE4001S2T2B3:
  • на открытых площадках;
  • в северных регионах;
  • в шкафах без кондиционирования;
  • на удаленных объектах.

Имеются ли сертификаты для опасных зон?

Да. Модуль имеет сертификацию:
  • ATEX;
  • IECEx;
  • FM;
  • UL;
  • CSA Class I Division 2.
Это позволяет использовать оборудование на:
  • нефтеперерабатывающих предприятиях;
  • химических производствах;
  • газовых компрессорных станциях;
  • объектах с потенциально взрывоопасной атмосферой.

Какие отрасли наиболее часто используют VE4001S2T2B3?

Модуль широко применяется в:
  • нефтегазовой промышленности;
  • химических предприятиях;
  • энергетике;
  • СПГ-терминалах;
  • морских платформах;
  • системах управления турбинами;
  • водоподготовке;
  • фармацевтических производствах.

Чем отличается VE4001S2T2B3 от VE4001S2T2B2?

Основное отличие заключается в типе исполнения и комплектации терминального блока. При подборе рекомендуется ориентироваться на:
  • конкретный Carrier;
  • требования проекта DeltaV;
  • тип используемых полевых сигналов.

Что входит в комплект поставки?

Комплект VE4001S2T2B3 включает:
  1. Плату дискретного ввода KJ3201X1-BA1;
  2. Клеммный блок KJ4001X1-CE1.
Носитель (Carrier) приобретается отдельно.

Почему рекомендуется покупать именно комплект VE4001S2T2B3?

Преимущества комплекта:
  • гарантированная совместимость компонентов;
  • отсутствие ошибок при заказе;
  • корректное ключевание (позиция B1);
  • упрощение обслуживания и замены.
