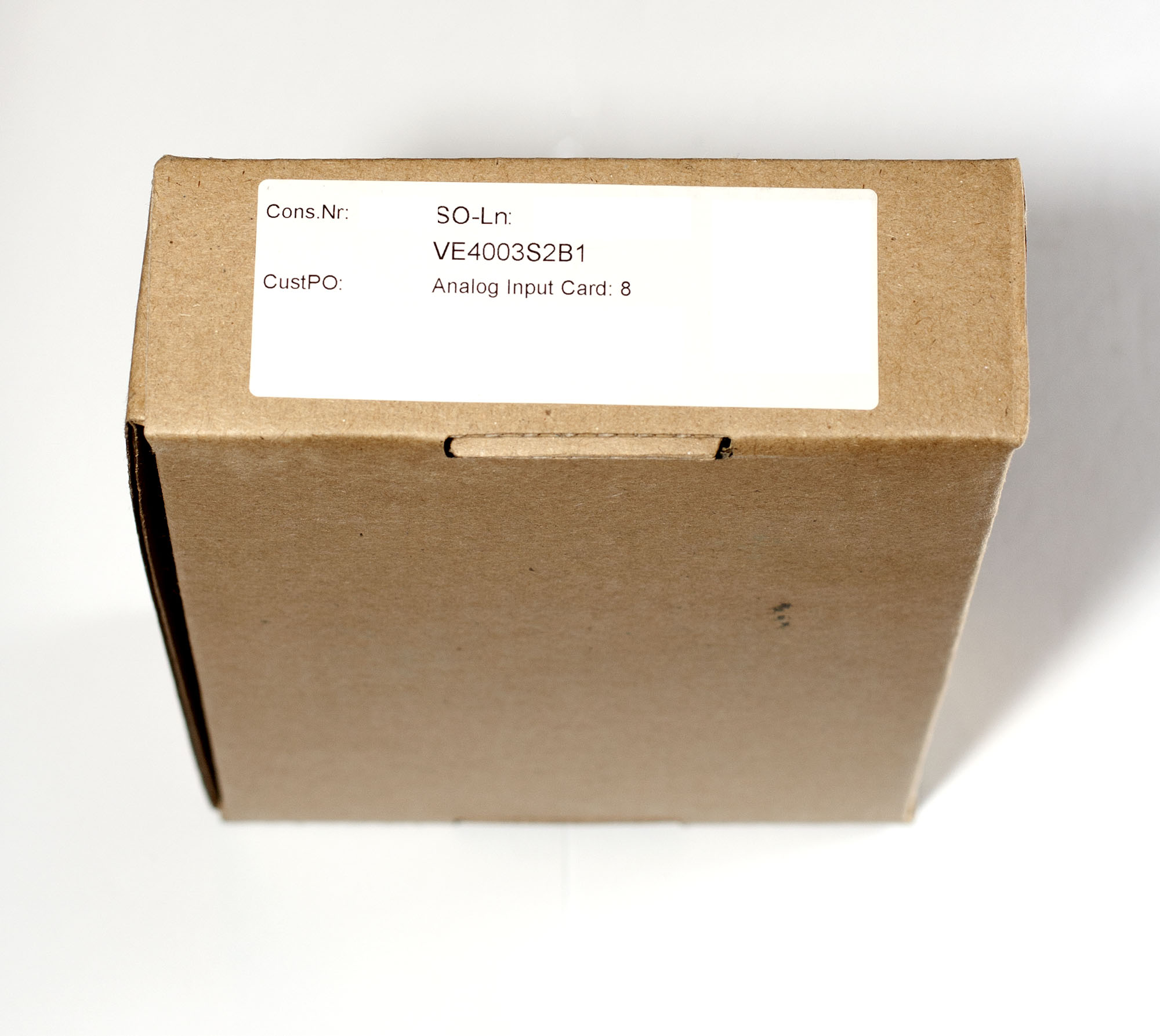

Emerson DeltaV VE4003S2B1 KJ222X1-BA1

Описание

Emerson DeltaV VE4003S2B1 (KJ3222X1-BA1) — это высокоплотный 8-канальный аналоговый модуль ввода (AI) из серии DeltaV M‑Series Traditional I/O, предназначенный для высокоточного сбора сигналов 4-20 мА от полевых датчиков давления, температуры, расхода и уровня в распределённых системах управления (DCS). Он является ключевым звеном между полевыми приборами и контроллером, преобразуя аналоговые сигналы в цифровые данные для системы DeltaV.

Модуль имеет 8 независимых каналов и входит в серию Series 2, что означает более высокую производительность, улучшенную помехозащищённость и поддержку актуальных версий HART по сравнению с предыдущим поколением. Устройство монтируется на DIN-рейку и поддерживает «горячую» замену, что позволяет заменять модуль без остановки технологического процесса.

Ключевые особенности и преимущества

• 8 высокоточных аналоговых каналов 4-20 мА с поддержкой HART – каждый канал способен принимать токовый сигнал 4-20 мА и одновременно передавать цифровые данные HART, обеспечивая двунаправленную связь с интеллектуальными датчиками для диагностики и конфигурации. Типовая точность составляет ±0,05% от диапазона, а разрешение обеспечивается 24-битным АЦП сигма-дельта типа.

• Интегрированный HART-модем для связи с полевыми приборами – встроенный HART-модем позволяет системе DeltaV считывать дополнительные переменные и диагностическую информацию напрямую с датчика, не прерывая аналоговый сигнал 4-20 мА. Поддерживаются версии HART 5, 6 и 7, что гарантирует совместимость со всеми современными HART-устройствами.

• Резервирование для критически важных применений – модуль может использоваться как в стандартных (simplex), так и в резервированных (redundant) конфигурациях. При установке двух карт на специальную резервированную клеммную колодку контроллер автоматически распознаёт пару и обеспечивает безударное переключение в случае отказа основного модуля.

• Всепогодное исполнение и работа в широком диапазоне температур – модуль сертифицирован для установки во взрывоопасных зонах по стандартам ATEX Zone 2 и Class I Division 2. Он сохраняет работоспособность при температурах от –40 до +70 °C, устойчив к вибрации и воздействию агрессивных газов класса G3 по ISA‑S71.04.

• «Горячая» замена (hot‑swap) для бесперебойной работы – модуль поддерживает замену без остановки системы, что критически важно для непрерывных производств. При этом одновременно можно заменять только один модуль, а сама карта оснащена ключами защиты, предотвращающими её неправильную установку.

• Высокая помехоустойчивость и гальваническая развязка – каждый канал имеет оптическую изоляцию от внутренней шины, протестированную при напряжении 1500 В DC, что защищает контроллер от импульсных помех и разности потенциалов. Входные цепи имеют встроенный резистор 250 Ом, необходимый для работы HART.

• Совместимость с экосистемой DeltaV M‑Series – модуль полностью совместим с несущими платами DeltaV (например, KJ1501X1) и клеммными колодками массового оконцевания, что упрощает интеграцию и ускоряет монтаж за счёт использования предварительно смонтированных кабельных сборок.

Технические характеристики

Расшифровка кода заказа

Код VE4003S2B1 расшифровывается следующим образом:

Применение

Модуль аналогового ввода VE4003S2B1 находит широкое применение в различных отраслях промышленности, где требуется высокоточный и надёжный сбор данных с полевых датчиков:

• нефтегазовая и нефтехимическая промышленность – мониторинг давления в трубопроводах, температуры в реакторах, расхода на установках подготовки газа, включая применение во взрывоопасных зонах (ATEX Zone 2);

• энергетика и электроэнергетика – контроль параметров пара и воды на тепловых электростанциях, мониторинг турбин и вспомогательного оборудования;

• химическая промышленность – измерение уровня в колоннах, расхода реагентов, температуры в реакторах с поддержкой HART-диагностики;

• водоподготовка и очистка сточных вод – сбор данных с расходомеров, pH-метров, мутномеров на станциях водоподготовки и водоотведения;

• фармацевтическая промышленность – контроль температуры и давления в биореакторах, мониторинг чистых помещений в соответствии с нормами GMP.

Важные примечания по установке и эксплуатации

• монтаж и установка – модуль устанавливается в стойку DeltaV. Карта KJ3222X1-BA1 вставляется в соответствующий слот на несущей плате (carrier), а клеммная колодка подключается к ней через ключевой разъём. Для обеспечения правильного монтажа используйте систему поворотных ключей (rotary key system).

• калибровка и обслуживание – модуль не требует периодической калибровки. Устройство не содержит компонентов, обслуживаемых пользователем; разборка модуля не рекомендуется.

• подключение полевых устройств – для обеспечения помехозащищённости рекомендуется использовать экранированные кабели, подключаемые к шине заземления. При работе в режиме HART необходимо учитывать, что встроенный резистор 250 Ом уже присутствует в модуле, и его не требуется добавлять внешне.

• взрывозащита и безопасность – модуль сертифицирован для установки во взрывоопасных зонах (зона 2 / класс I, Division 2). При установке в таких зонах строго соблюдайте требования стандартов IEC 60079-14 и местных норм. Категорически запрещено подключать или отключать модуль под напряжением в опасной зоне.

• горячая замена (hot‑swap) – модуль может быть заменён без отключения питания системы, однако при работе во взрывоопасной зоне перед извлечением карты необходимо обесточить полевые цепи. Одновременно можно заменять только один модуль.

• резервирование (redundancy) – для создания отказоустойчивой конфигурации 1:1 используйте два модуля VE4003S2B1 и специальную резервированную клеммную колодку (например, KJ4001X1-CB1). Система DeltaV автоматически распознает резервирование, что упрощает настройку.

• совместимость – модуль полностью совместим с экосистемой DeltaV M-Series. Для работы модуля требуется совместимая версия программного обеспечения DeltaV (рекомендуется версия 11.3 или выше). Перед установкой убедитесь в совместимости с вашей системой.
