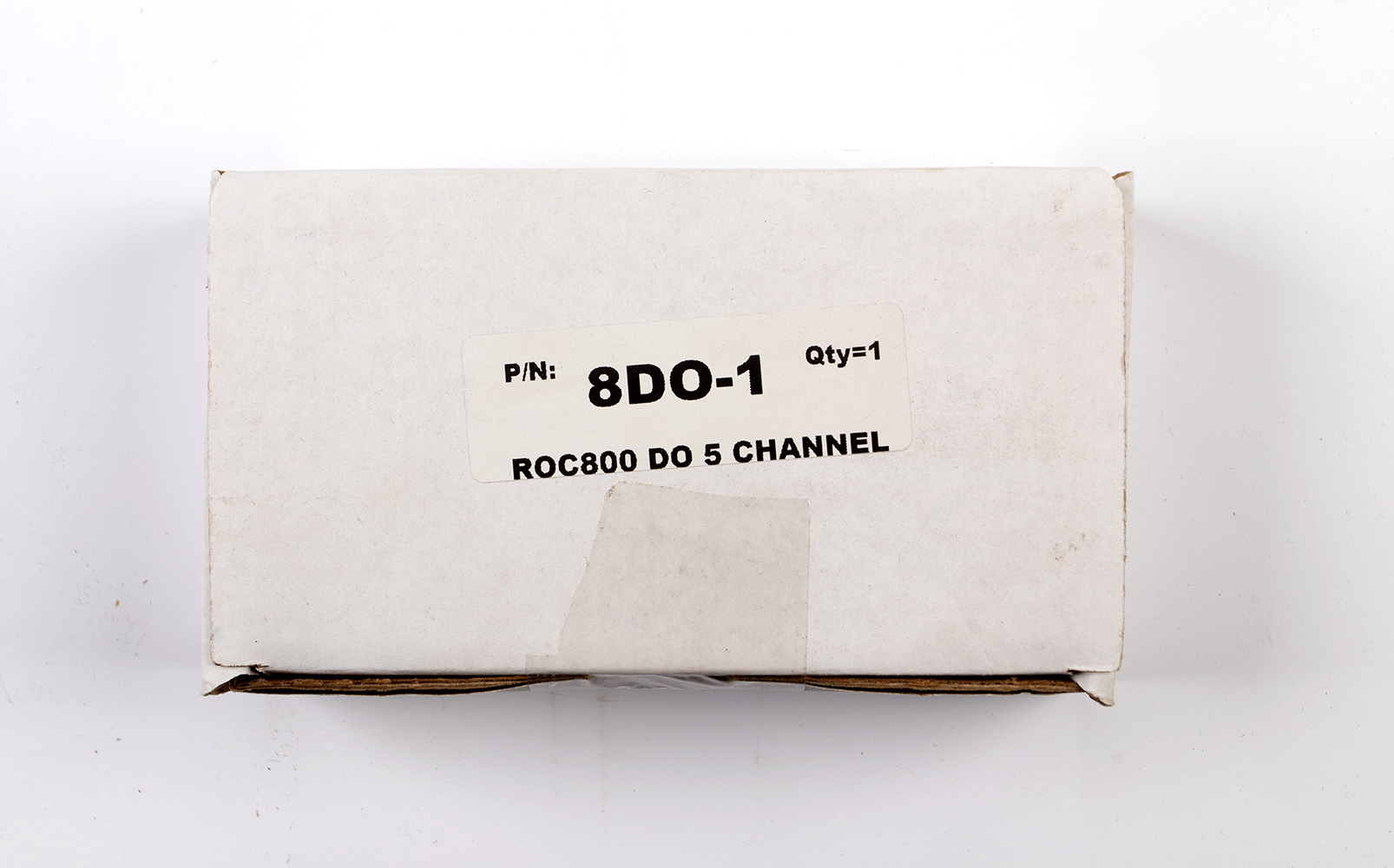

Emerson ROC800 8DO-1 (открытый сток)
Цена по запросу
Модуль дискретного вывода 8DO-1 (Discrete Output) для контроллеров серии ROC800. Выходы типа «открытый сток» (open-drain), 200мА, напряжение 12-24ВDC.
Описание
Emerson ROC800 8DO-1 — это пятиканальный модуль дискретного вывода (Discrete Output Module), предназначенный для контроллеров серии ROC800 (Remote Operations Controller) компании Emerson. Устройство разработано для управления двухпозиционными полевыми устройствами, такими как соленоидные клапаны, сигнальные лампы, твердотельные реле и небольшие электрические нагрузки, обеспечивая надежную передачу управляющих сигналов от системы автоматизации.
Модуль 8DO-1 устанавливается в любой свободный слот на передней панели контроллера ROC800 или в корпусе расширения EXP. Все I/O-модули серии ROC800 имеют съемные клеммные колодки, что значительно упрощает монтаж и последующее техническое обслуживание.
Устройство использует энергонезависимую память для хранения настроек каналов и поддерживает самоидентификацию в конфигурационном ПО ROCLINK™ 800, что упрощает настройку системы и автоматически минимизирует риск ошибок при инсталляции.
Ключевые особенности и преимущества:
- 5 каналов дискретного выхода типа «открытый сток» (open-drain): модуль обеспечивает пять отдельных дискретных выходов, которые представляют собой твердотельные нормально-разомкнутые (NO) ключи. Каждый выход рассчитан на ток 200 мА при номинальном напряжении 12-24 В DC, что позволяет управлять соленоидными клапанами, небольшими реле, сигнальными лампами и другими низковольтными нагрузками.
- поддержка программируемых режимов работы: каждый канал может быть индивидуально сконфигурирован в программном обеспечении для работы в одном из следующих режимов: фиксированный (latched), переключаемый (toggled), моментный (momentary) или выход с предустановленной длительностью (Timed Duration Output, TDO). Это обеспечивает гибкость для различных сценариев применения, таких как управление импульсными клапанами.
- настраиваемое поведение при сбросе/перезапуске (Fail-Safe): каждый канал может быть сконфигурирован на сохранение последнего значения при сбросе питания или на переход в предварительно заданное безопасное состояние (пользовательское значение). Это повышает надежность системы и предотвращает аварийные ситуации.
- высокая скорость реакции и работа в реальном времени: запрос на изменение состояния дискретного вывода выполняется мгновенно и не привязано к циклу сканирования контроллера. В нормальных условиях изменение регистрируется на канале в течение 2 миллисекунд.
- настраиваемая минимальная длительность импульса: для режимов «моментный» (momentary) и «переключаемый» (toggled) можно задать минимальное время включения канала (не менее 4 миллисекунд), что позволяет формировать короткие управляющие импульсы, например, для пневматических или гидравлических устройств.
- светодиодная индикация для локальной диагностики: каждый из 5 каналов оснащен собственным светодиодным индикатором (LED), который загорается при активации выхода. Это позволяет оператору быстро и наглядно оценить состояние всех каналов непосредственно на модуле.
- защита от перегрузки и короткого замыкания: модуль не содержит плавких предохранителей, требующих замены. Защита от короткого замыкания и перегрузок реализована с помощью электронных схем ограничения тока, которые автоматически восстанавливаются после устранения неисправности. Питание модуля осуществляется через бэкплейн контроллера и ограничено по току для защиты внутренних цепей.
- поддержка индуктивных нагрузок (опционально): при управлении индуктивными нагрузками, такими как катушки реле или соленоидные клапаны, рекомендуется устанавливать внешний супрессионный диод (обратный диод) параллельно нагрузке для подавления обратного выброса напряжения (обратной ЭДС).
- горячая замена (Hot-Swap) и простота обслуживания: модуль поддерживает «горячую» замену, что позволяет извлекать и устанавливать его под напряжением без остановки работы контроллера, что критически важно для обеспечения непрерывности технологического процесса. Модуль можно установить в любой свободный слот ROC800, так как он автоматически идентифицируется программным обеспечением.
Технические характеристики:
| Параметр | Значение |
|---|---|
| каталожный номер (модель) | 8DO-1 |
| серия / семейство | ROC800 |
| тип устройства | модуль дискретного вывода (Discrete Output Module) |
| количество каналов | 5 |
| тип выхода | твердотельный ключ, нормально-разомкнутый (NO), тип «открытый сток» (open-drain) |
| выходная характеристика | ключ (два состояния) |
| максимальный коммутируемый ток | 200 мА (на канал) |
| номинальное напряжение коммутации | 12-24 В DC |
| изоляция | отсутствует гальваническая развязка; защита от перегрузки реализована ограничением тока |
| конфигурация каналов (программная) | фиксированный (latched), переключаемый (toggled), моментный (momentary), выход с предустановленной длительностью (TDO) |
| режим Fail-Safe | последнее значение / заданное пользователем безопасное значение |
| типовая задержка активации выхода | < 2 мс |
| минимальная длительность импульса (momentary/toggled) | 4 мс |
| защита | электронное ограничение тока, самовосстанавливающаяся (без плавких предохранителей) |
| индикация | светодиод (LED) на каждый канал |
| поддержка горячей замены (hot‑swap) | да |
| монтаж | в любой свободный слот ROC800 или корпуса расширения EXP |
| клеммная колодка | съемная, сечение провода 12-22 AWG |
| рабочая температура | в соответствии со спецификацией ROC800 (типовой диапазон -40…+70 °C) |
| гарантия | 1 год |
| сертификаты | CE, UL, CSA, ATEX, IECEx, FM Class I Div. 2 (уточняется по спецификации) |
Применение:
5-канальный модуль дискретного вывода Emerson ROC800 8DO-1 находит широкое применение в различных отраслях промышленности для построения распределенных систем управления:
- нефтегазовая и нефтехимическая промышленность: управление соленоидными клапанами на буровых платформах, компрессорных станциях, установках первичной переработки нефти и газа, газораспределительных пунктах и хранилищах. Подача дискретных сигналов на системы сигнализации и блокировки.
- управление технологическими процессами и дозирование: используется для управления форсунками впрыска химических реагентов (метанола, ингибиторов гидратообразования), импульсными клапанами систем пылеулавливания и управления циклами очистки фильтров.
- автоматизация насосных станций и систем водоподготовки: модуль может использоваться для управления насосами, задвижками и системами сигнализации на станциях водоподготовки и водоотведения, формируя управляющие импульсы для запуска/останова оборудования.
- автоматизация производственных линий: управление позиционерами, сигнальными лампами и другими исполнительными устройствами в составе систем промышленной автоматизации на базе ROC800.
- нефтепереработка и нефтехимия: управление вспомогательным оборудованием на установках крекинга, гидроочистки, риформинга, изомеризации и алкилирования.
- модернизация и замена устаревших систем: модуль может использоваться для модернизации устаревших систем управления с сохранением существующей полевой проводки, обеспечивая совместимость и повышая производительность.
Важные примечания по установке и эксплуатации:
- монтаж и установка: модуль устанавливается в любой свободный слот на передней панели контроллера ROC800 или в корпусе расширения EXP. Для фиксации модуля используются два винта, доступных с передней панели.
- горячая замена (Hot-Swap): модуль поддерживает «горячую» замену, что позволяет извлекать и устанавливать его под напряжением. Однако, для обеспечения безопасности и целостности данных, рекомендуется перед этим ознакомиться с актуальной технической спецификацией модуля.
- подключение полевых устройств: модуль оснащен съемными клеммными колодками, рассчитанными на провод сечением 12-22 AWG. Внимание: модуль 8DO-1 является выходом типа «открытый сток» (open-drain). Он не может самостоятельно подавать напряжение или ток на нагрузку. Необходимо подключать внешний источник питания последовательно с нагрузкой, а вывод модуля будет замыкать цепь на «землю». Не подключайте источник питания непосредственно к клеммам модуля.
- подавление обратной ЭДС: при управлении индуктивными нагрузками (например, катушки реле или соленоидные клапаны) необходимо установить супрессионный диод (обратный диод) параллельно нагрузке. Это защитит выходной транзистор модуля от выброса обратного напряжения (обратной ЭДС), возникающего при отключении индуктивной нагрузки.
- настройка и конфигурация: модуль автоматически идентифицируется программным обеспечением ROCLINK™ 800 при подключении к работающему контроллеру, что упрощает его конфигурацию и не требует ручного ввода параметров.
- техническое обслуживание: модуль не требует периодической калибровки. Периодически проверяйте надежность крепления модуля и состояние соединительных разъемов.
- защита от электростатического разряда (ESD): при установке или извлечении модуля необходимо соблюдать меры предосторожности для защиты от статического электричества.
- условия эксплуатации: модуль рассчитан на работу в широком диапазоне температур, что позволяет использовать его в экстремальных климатических условиях. Корпус имеет степень защиты IP20 при установке в корпус ROC800.
- совместимость с кабелями Phoenix Contact: для облегчения подключения полевой проводки к модулям ROC800 доступны специализированные интерфейсные кабели и модули Phoenix Contact, такие как UM-FLK10-5RSC-24DC/DO/ROC800.
- Emerson ROC800 8DO-1 является активным компонентом в линейке Emerson и находится в активной продаже.
Детали
| Состояние | Новый |
|---|
FAQs
FAQ по модулю дискретного вывода Emerson ROC800 8DO-1
Как правильно подключить нагрузку к выходу типа «открытый сток» (open-drain) модуля 8DO-1?
Выход каждого из пяти каналов представляет собой нормально-разомкнутый твердотельный ключ, замыкающий цепь нагрузки на «землю» (общий провод). Сам модуль не выдаёт напряжение на клеммы. Для управления клапаном, реле или лампой необходимо последовательно соединить внешний источник питания 12–24 В постоянного тока, нагрузку и клеммы модуля. Схема: плюс источника → нагрузка → клемма DOx, а минус источника → клемма GND модуля. При замыкании ключа через нагрузку начинает протекать ток. Никогда не подключайте источник питания напрямую к выходным клеммам 8DO-1 без нагрузки — это вызовет мгновенное срабатывание электронной защиты и может повредить модуль.
Какие режимы работы выходного канала доступны, и в каких случаях их применять?
Каждый канал конфигурируется в среде ROCLINK™ 800 на один из четырёх режимов:
Проверьте по порядку:
Обязательно ли устанавливать супрессионный диод при управлении соленоидным клапаном или реле?
Да, настоятельно рекомендуется. Катушка любого электромагнитного устройства накапливает энергию, и при выключении транзистора модуля возникает кратковременный всплеск обратного напряжения (обратная ЭДС), способный вывести выходной каскад из строя. Установите диод (например, 1N4007 или аналогичный) непосредственно параллельно катушке нагрузки, соблюдая полярность: анод к минусу источника, катод к плюсу. Это обеспечит безопасный путь для самоиндукционного тока и многократно продлит ресурс выходных ключей 8DO-1.
Как модуль защищает себя от короткого замыкания, и нужно ли заменять предохранители?
Модуль 8DO-1 не содержит плавких предохранителей. Вместо этого каждый канал оснащён схемой электронного ограничения тока, которая при превышении порога (вызванного коротким замыканием или перегрузкой) быстро запирает выходной транзистор. После устранения причины перегрузки выход автоматически восстанавливается, обычно в течение нескольких миллисекунд. Если же короткое замыкание сохраняется, канал будет периодически пытаться включиться и снова отключаться, о чём просигнализирует мигание или полное отсутствие свечения светодиода при действующей команде.
Как настроить поведение канала при пропадании и восстановлении питания контроллера (Fail‑Safe)?
В ROCLINK™ 800 для каждого канала можно выбрать один из двух вариантов:
Можно ли использовать модуль 8DO-1 для коммутации цепей 220 В переменного тока или нагрузок свыше 24 В?
Нет, категорически нельзя. Твердотельные ключи модуля рассчитаны исключительно на низковольтные цепи постоянного тока с максимальным напряжением 24 В и током до 200 мА. Подача переменного напряжения или постоянного напряжения выше 24 В приведёт к мгновенному выходу модуля из строя и создаст риск пожара. Для управления высоковольтными нагрузками необходимо использовать промежуточное реле с катушкой 12–24 В DC, которое будет управляться модулем 8DO-1, а силовые контакты реле — коммутировать цепь 220 В.
Как оперативно проверить исправность канала без отключения полевого устройства?
В условиях эксплуатации быстрый тест можно выполнить, комбинируя программные и визуальные средства:
Какие меры предосторожности необходимо соблюдать при «горячей» замене модуля?
Модуль поддерживает извлечение и установку без снятия питания с контроллера ROC800, но для предотвращения сбоев и травм следует:
Что означают мигания светодиодов на модуле, и как интерпретировать их поведение?
Каждый из пяти каналов оснащён отдельным зелёным светодиодом. В нормальном режиме он загорается ровным светом, когда выход активен (замкнут), и гаснет при выключении. Частые мигания или приглушённое свечение при отсутствии команды могут указывать на периодическое срабатывание электронной защиты из-за кратковременных перегрузок или пробоя нагрузки. Если же светодиод постоянно тускло светится даже в отключённом состоянии, вероятна утечка тока через загрязнённую клеммную колодку или повреждение выходного транзистора. В случае полного отсутствия свечения при поданном питании на контроллер и отсутствии команды на выход, следует проверить питание самой платы модуля через диагностику в ROCLINK™ 800.
Как правильно выбрать сечение провода и затянуть клеммы съёмной колодки?
Используйте медный многопроволочный провод сечением от 0,5 мм² (22 AWG) до 2,5 мм² (12 AWG). Для надёжности на промышленных объектах оптимальным является 1,0–1,5 мм². Зачищать изоляцию следует на длину 6–7 мм, чтобы оголённая часть полностью входила в клемму и не выступала наружу. Затяжку винтов клемм выполняйте отвёрткой с соответствующим шлицем, момент — примерно 0,5–0,6 Н·м. Слишком слабая затяжка приводит к нагреву и окислению контакта; чрезмерное усилие может разрушить клемму. Перед подачей питания обязательно подёргайте каждый провод рукой, чтобы убедиться в механической фиксации.
В чём разница между режимами Momentary и Timed Duration Output (TDO), и как точно задать время импульса?
Оба режима формируют кратковременный выходной импульс, но принципиально отличаются логикой управления длительностью:
Выход каждого из пяти каналов представляет собой нормально-разомкнутый твердотельный ключ, замыкающий цепь нагрузки на «землю» (общий провод). Сам модуль не выдаёт напряжение на клеммы. Для управления клапаном, реле или лампой необходимо последовательно соединить внешний источник питания 12–24 В постоянного тока, нагрузку и клеммы модуля. Схема: плюс источника → нагрузка → клемма DOx, а минус источника → клемма GND модуля. При замыкании ключа через нагрузку начинает протекать ток. Никогда не подключайте источник питания напрямую к выходным клеммам 8DO-1 без нагрузки — это вызовет мгновенное срабатывание электронной защиты и может повредить модуль.
Какие режимы работы выходного канала доступны, и в каких случаях их применять?
Каждый канал конфигурируется в среде ROCLINK™ 800 на один из четырёх режимов:
- Фиксированный (Latched) — классический дискретный выход, состояние меняется строго по команде и сохраняется до следующей команды. Применяется для управления задвижками, освещением, постоянной сигнализацией.
- Переключаемый (Toggled) — каждый импульс управления меняет состояние выхода на противоположное. Удобен для кнопочных алгоритмов пуска/останова насоса с одного сигнала.
- Моментный (Momentary) — выход включается на минимально настраиваемое время (от 4 мс) при поступлении команды, затем автоматически выключается. Используется для импульсного управления клапанами, звуковыми сигналами, сбросом триггерных схем.
- Выход с предустановленной длительностью (Timed Duration Output, TDO) — выход активируется на точно заданное время (длительность настраивается в миллисекундах), после чего выключается даже при сохраняющейся команде. Это гарантирует дозированные по времени импульсы для механизмов, требующих строго определённого времени воздействия (например, форсунки впрыска реагентов).
Проверьте по порядку:
- Убедитесь, что в конфигурации ROCLINK™ 800 канал активирован и не находится в режиме Fail‑Safe с выключенным состоянием.
- Проверьте правильность подключения внешнего источника питания и нагрузки. На неиспользуемых каналах напряжение на клемме относительно GND при включённом состоянии должно падать почти до нуля (замкнутый ключ); в выключенном — оставаться высоким (определяется нагрузкой и источником).
- Измерьте сопротивление нагрузки и ток через неё — они не должны превышать 200 мА. При срабатывании электронной защиты выход временно запирается до устранения перегрузки.
- Если канал остаётся выключенным даже после корректного снятия нагрузки, выполните рестарт модуля через ROCLINK™ или временно извлеките и вставьте модуль (с поддержкой «горячей» замены). Повторяющийся отказ после этого указывает на внутреннее повреждение, требующее замены модуля.
Обязательно ли устанавливать супрессионный диод при управлении соленоидным клапаном или реле?
Да, настоятельно рекомендуется. Катушка любого электромагнитного устройства накапливает энергию, и при выключении транзистора модуля возникает кратковременный всплеск обратного напряжения (обратная ЭДС), способный вывести выходной каскад из строя. Установите диод (например, 1N4007 или аналогичный) непосредственно параллельно катушке нагрузки, соблюдая полярность: анод к минусу источника, катод к плюсу. Это обеспечит безопасный путь для самоиндукционного тока и многократно продлит ресурс выходных ключей 8DO-1.
Как модуль защищает себя от короткого замыкания, и нужно ли заменять предохранители?
Модуль 8DO-1 не содержит плавких предохранителей. Вместо этого каждый канал оснащён схемой электронного ограничения тока, которая при превышении порога (вызванного коротким замыканием или перегрузкой) быстро запирает выходной транзистор. После устранения причины перегрузки выход автоматически восстанавливается, обычно в течение нескольких миллисекунд. Если же короткое замыкание сохраняется, канал будет периодически пытаться включиться и снова отключаться, о чём просигнализирует мигание или полное отсутствие свечения светодиода при действующей команде.
Как настроить поведение канала при пропадании и восстановлении питания контроллера (Fail‑Safe)?
В ROCLINK™ 800 для каждого канала можно выбрать один из двух вариантов:
- Сохранить последнее значение — после сброса выход останется в том же состоянии, которое имел до отключения. Это критически важно для механизмов, которые должны продолжать работу без изменений (например, непрерывное освещение или удерживающие клапаны).
- Перейти в заданное пользователем безопасное состояние — выход принудительно переключается в предварительно сконфигурированное положение (включён или выключен) независимо от предыдущего. Это типовое решение для систем безопасности, где при потере связи клапан должен быть гарантированно закрыт, а сигнализация — отключена. Настройка выполняется на вкладке конфигурации конкретного канала; после записи параметров модуль немедленно начинает использовать выбранную стратегию при любых рестартах.
Можно ли использовать модуль 8DO-1 для коммутации цепей 220 В переменного тока или нагрузок свыше 24 В?
Нет, категорически нельзя. Твердотельные ключи модуля рассчитаны исключительно на низковольтные цепи постоянного тока с максимальным напряжением 24 В и током до 200 мА. Подача переменного напряжения или постоянного напряжения выше 24 В приведёт к мгновенному выходу модуля из строя и создаст риск пожара. Для управления высоковольтными нагрузками необходимо использовать промежуточное реле с катушкой 12–24 В DC, которое будет управляться модулем 8DO-1, а силовые контакты реле — коммутировать цепь 220 В.
Как оперативно проверить исправность канала без отключения полевого устройства?
В условиях эксплуатации быстрый тест можно выполнить, комбинируя программные и визуальные средства:
- Убедитесь, что в ROCLINK™ 800 канал сконфигурирован, и подайте кратковременную команду на включение. Светодиод канала на передней панели должен загореться синхронно.
- С помощью мультиметра в режиме постоянного напряжения измерьте падение на нагрузке. При включённом выходе оно должно быть близко к напряжению источника питания, при выключенном — почти нулю.
- Для режима импульсного управления удобно использовать функцию диагностики в ROCLINK™ 800, которая позволяет отслеживать количество переключений и состояние выходного драйвера. Если светодиод горит, а нагрузка не реагирует — вероятнее всего, проблема во внешней цепи (обрыв провода, неисправность клапана). Если светодиод не горит, а команда подана — неисправен либо сам канал, либо нарушен контакт в съёмной клеммной колодке.
Какие меры предосторожности необходимо соблюдать при «горячей» замене модуля?
Модуль поддерживает извлечение и установку без снятия питания с контроллера ROC800, но для предотвращения сбоев и травм следует:
- Перед извлечением ознакомиться с текущим состоянием каналов и, если требуется, перевести критические выходы в безопасное состояние через ROCLINK™ (например, отключить их вручную).
- Использовать антистатический браслет, заземлённый на шину шкафа, так как внутренние компоненты чувствительны к разрядам.
- Извлекать и вставлять модуль плавно, без перекосов, удерживая за лицевую панель, чтобы не повредить контакты бэкплейна.
- После установки убедиться, что в ROCLINK™ 800 отобразилось подключение модуля, и выполнить принудительную повторную загрузку конфигурации, если система не сделала это автоматически. Категорически не касайтесь печатных плат и контактов разъёма пальцами.
Что означают мигания светодиодов на модуле, и как интерпретировать их поведение?
Каждый из пяти каналов оснащён отдельным зелёным светодиодом. В нормальном режиме он загорается ровным светом, когда выход активен (замкнут), и гаснет при выключении. Частые мигания или приглушённое свечение при отсутствии команды могут указывать на периодическое срабатывание электронной защиты из-за кратковременных перегрузок или пробоя нагрузки. Если же светодиод постоянно тускло светится даже в отключённом состоянии, вероятна утечка тока через загрязнённую клеммную колодку или повреждение выходного транзистора. В случае полного отсутствия свечения при поданном питании на контроллер и отсутствии команды на выход, следует проверить питание самой платы модуля через диагностику в ROCLINK™ 800.
Как правильно выбрать сечение провода и затянуть клеммы съёмной колодки?
Используйте медный многопроволочный провод сечением от 0,5 мм² (22 AWG) до 2,5 мм² (12 AWG). Для надёжности на промышленных объектах оптимальным является 1,0–1,5 мм². Зачищать изоляцию следует на длину 6–7 мм, чтобы оголённая часть полностью входила в клемму и не выступала наружу. Затяжку винтов клемм выполняйте отвёрткой с соответствующим шлицем, момент — примерно 0,5–0,6 Н·м. Слишком слабая затяжка приводит к нагреву и окислению контакта; чрезмерное усилие может разрушить клемму. Перед подачей питания обязательно подёргайте каждый провод рукой, чтобы убедиться в механической фиксации.
В чём разница между режимами Momentary и Timed Duration Output (TDO), и как точно задать время импульса?
Оба режима формируют кратковременный выходной импульс, но принципиально отличаются логикой управления длительностью:
- Momentary — длительность определяется аппаратно-программным минимумом, который можно задать в настройках (но не менее 4 мс). Такой импульс формируется сразу при поступлении команды и не зависит от того, как долго удерживается команда в логике контроллера.
- TDO — длительность импульса жёстко задаётся пользователем в миллисекундах (например, 100 мс). Выход включится ровно на это время, даже если управляющая команда от контроллера будет удерживаться дольше. При этом повторный импульс возможен только после снятия и повторной подачи команды. Настройка выполняется через окно конфигурации канала в ROCLINK™ 800. Точность выдержки времени составляет ±1 мс, что достаточно для большинства задач дозирования и синхронизации.
