Schneider Electric Zelio 6 I O 24VDC SR3XT61BD
Цена по запросу
Модуль расширения Zelio Logic SR3XT61BD с 4 дискретными входами 24 В DC и 2 релейными выходами 8 А. Монтаж на DIN-рейку, ширина 35.5 мм.
Описание

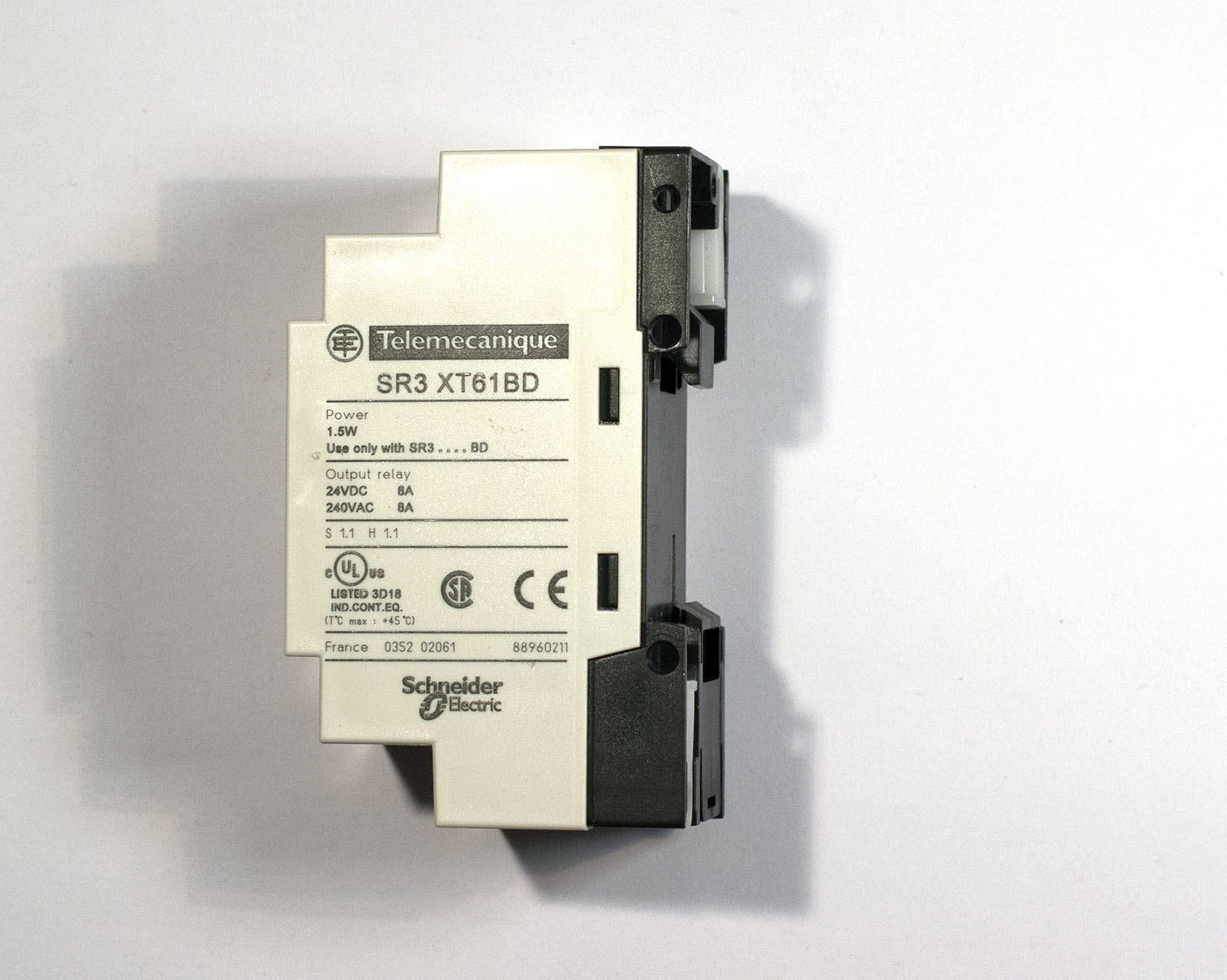

Schneider Electric SR3XT61BD — это модуль расширения дискретного ввода-вывода из семейства Zelio Logic, предназначенный для увеличения количества точек ввода-вывода базовых интеллектуальных реле серии SR3 с питанием 24 В DC. Модель обеспечивает подключение дополнительных 4 дискретных входов и 2 релейных выходов, что позволяет расширять систему автоматизации в соответствии с требованиями технологического процесса.
Модуль устанавливается на DIN-рейку, подключается к базовому модулю или предыдущему расширению сбоку через шинный соединитель и занимает 2 модульных единицы (35.5 мм). Устройство имеет степень защиты IP20 на клеммниках и IP40 на лицевой панели. Питание подается от базового модуля через внутреннюю шину, что упрощает монтаж и снижает количество соединительных проводов.
SR3XT61BD предназначен для использования в системах малой автоматизации в промышленности и бытовой сфере: управление насосами, вентиляторами, освещением, рольставнями и другим оборудованием. Модуль совместим с интеллектуальными реле Zelio Logic SR3 с питанием 24 В DC.
Ключевые особенности и преимущества
4 дискретных входа 24 В DC: входы соответствуют стандарту IEC 61131-2 тип 1. Номинальное напряжение — 24 В DC (диапазон 19.2…30 В), входной ток — 4 мА. Входы могут использоваться для подключения трехпроводных PNP-датчиков приближения, концевых выключателей, кнопок и других дискретных устройств.
2 мощных релейных выхода 8 А: выходы выполнены в виде нормально разомкнутых (NO) механических реле. Коммутационная способность составляет 8 А при напряжении 24…250 В AC и 5…30 В DC. Электрическая долговечность — 500 000 циклов (AC-15, 230 В, 0.9 А), механическая — 10 000 000 циклов. Выходы могут коммутировать индуктивные и резистивные нагрузки.
Высокая частота счета по входам: входы модуля поддерживают частоту счета до 1 кГц, что позволяет подключать импульсные датчики, счетчики и энкодеры для измерения скорости, количества оборотов или подсчета продукции.
Защита и надежность: модуль имеет защиту от обратной полярности по питанию. Встроенная EEPROM-память обеспечивает резервное копирование данных до 10 лет при 25 °C. Предусмотрен контроль памяти программы при каждом включении питания.
Компактная конструкция и простой монтаж: ширина модуля составляет всего 35.5 мм, что позволяет экономить место в шкафах управления. Модуль монтируется на 35-мм DIN-рейку и подключается к базовому модулю сбоку через встроенный шинный соединитель.
Промышленная надежность и сертификация: модуль имеет сертификаты UL, CSA, GL (морское одобрение), C-Tick, GOST. Рабочая температура составляет от -20 до +55 °C. Устройство соответствует стандартам EMC (EN 61000-6-2, EN 61000-6-3, EN 61000-6-4) и имеет классе помех B по EN 55022-11.
Экологичность: продукт имеет статус Green Premium от Schneider Electric, не содержит ртути, не содержит ПВХ и соответствует требованиям RoHS.
Технические характеристики
Входные характеристики
| Параметр | Значение |
|---|---|
| Количество дискретных входов | 4 |
| Номинальное напряжение | 24 В DC |
| Диапазон напряжения | 19.2…30 В DC |
| Номинальный входной ток | 4 мА |
| Входной импеданс | 7.4 кОм |
| Гарантированное напряжение «1» | ≥ 15 В |
| Гарантированное напряжение «0» | ≤ 5 В |
| Гарантированный ток «1» | ≥ 2.2 мА |
| Гарантированный ток «0» | ≤ 0.75 мА |
| Частота счета (макс.) | 1 кГц |
| Совместимость с датчиками | 3-проводные PNP датчики |
Выходные характеристики
| Параметр | Значение |
|---|---|
| Количество выходов | 2 |
| Тип выходов | Релейные, нормально разомкнутые (NO) |
| Коммутационная способность (AC) | 24…250 В AC, 8 А |
| Коммутационная способность (DC) | 5…30 В DC, 8 А |
| Минимальная коммутируемая мощность | 10 мА при 12 В |
| Электрическая долговечность (AC-15) | 500 000 циклов (230 В, 0.9 А) |
| Электрическая долговечность (DC-13) | 500 000 циклов (24 В, 0.6 А) |
| Механическая долговечность | 10 000 000 циклов |
| Время отклика (0→1) | 10 мс |
| Время отклика (1→0) | 5 мс |
| Максимальная частота переключения | 0.1 Гц (при номинальной нагрузке), 10 Гц (без нагрузки) |
Питание и общие параметры
| Параметр | Значение |
|---|---|
| Напряжение питания (Us) | 24 В DC (от базового модуля) |
| Диапазон питания | 19.2…30 В DC |
| Защита от обратной полярности | Да |
| Время резервного копирования | 10 лет при 25 °C |
| Время цикла | 6…90 мс |
| Дрейф часов | 12 минут/год |
| Номинальное импульсное напряжение | 4 кВ |
Физические характеристики и условия эксплуатации
| Параметр | Значение |
|---|---|
| Ширина корпуса | 35.5 мм |
| Высота | 90 мм |
| Глубина | 59.5 мм |
| Вес | 0.1…0.125 кг |
| Степень защиты (клеммы) | IP20 |
| Степень защиты (лицевая панель) | IP40 |
| Монтаж | На DIN-рейку 35 мм (EN 60715) |
| Подключение проводников | Винтовые клеммы (0.2…2.5 мм²) |
| Момент затяжки | 0.5 Н·м |
| Рабочая температура | -20…+55 °C |
| Температура хранения | -40…+70 °C |
| Относительная влажность | 95% (без конденсации) |
| Максимальная высота установки | 2000 м |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
Сертификаты и стандарты
| Параметр | Значение |
|---|---|
| Сертификаты | CE, UL, CSA, GL (морское одобрение), C-Tick, GOST |
| Стандарты EMC | EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 |
| Испытания на помехоустойчивость | IEC 61000-4-2 уровень 3, IEC 61000-4-3, IEC 61000-4-4 уровень 3, IEC 61000-4-5, IEC 61000-4-6 уровень 3, IEC 61000-4-11, IEC 61000-4-12 |
| Вибрация и удар | IEC 60068-2-6 Fc, IEC 60068-2-27 Ea |
| Категория выбросов | Класс B по EN 55022-11, группа 1 |
| Директива низкого напряжения | IEC 61131-2 |
| Экологический статус | Green Premium (без ртути, без ПВХ, RoHS) |
Подключение и совместимость
Совместимость с базовыми модулями
Модуль SR3XT61BD совместим с интеллектуальными реле Zelio Logic SR3 с питанием 24 В DC (модели SR3 BxxxBD). Модуль подключается к базовому модулю или предыдущему расширению сбоку через встроенный шинный соединитель.

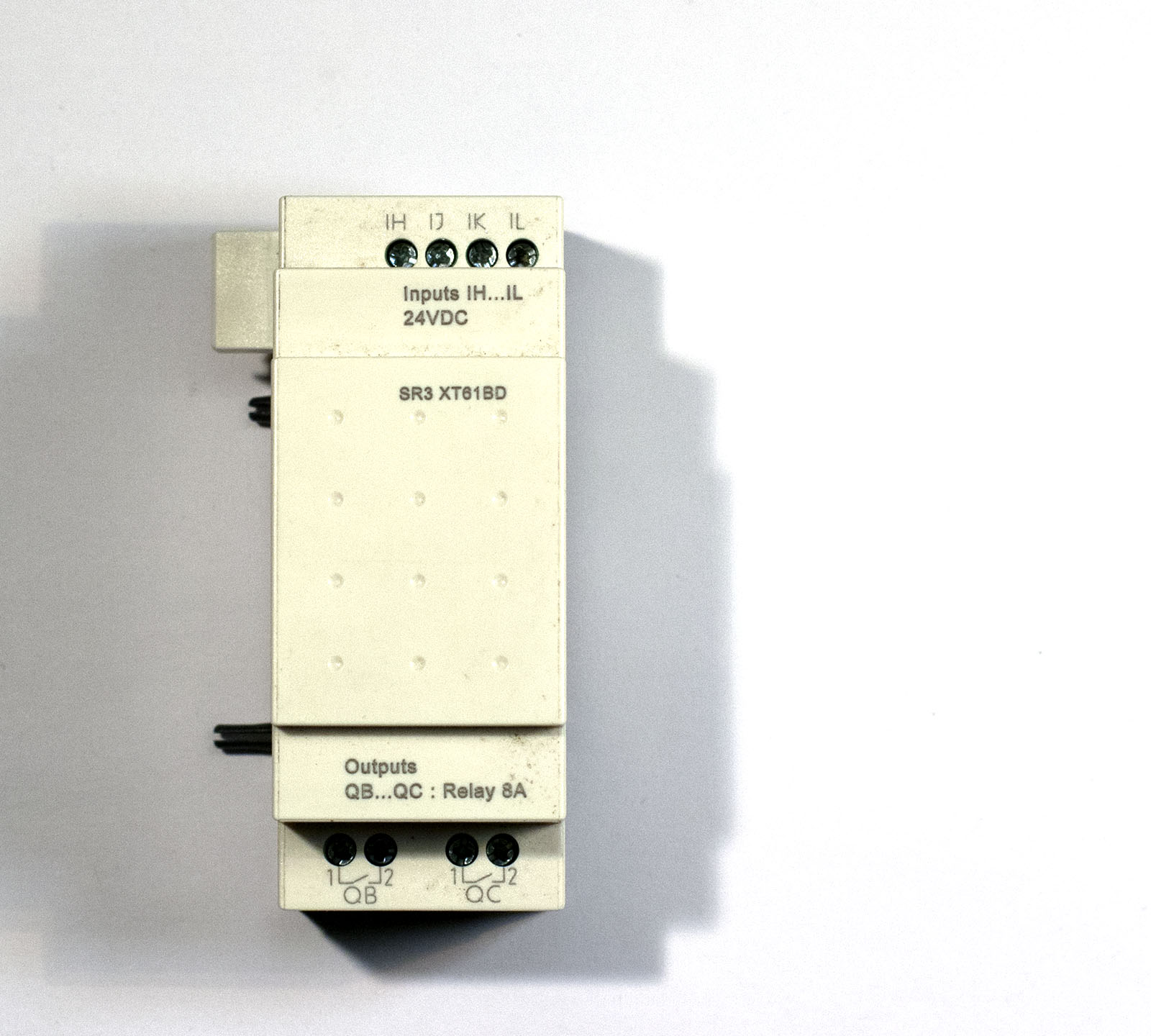

Назначение клемм
Подключение полевой проводки выполняется через винтовые клеммные колодки:
| Клемма | Назначение |
|---|---|
| I1…I4 | Дискретные входы (24 В DC) |
| Q1…Q2 | Релейные выходы (NO) |
| COM | Общий для входов |
Важное примечание: выходные реле не имеют встроенной защиты от короткого замыкания. При подключении индуктивных нагрузок (катушки контакторов, соленоиды, клапаны) необходимо использовать внешние защитные цепи (варисторы, диоды) для подавления выбросов обратного напряжения и продления срока службы контактов реле.
Применение
Модуль расширения SR3XT61BD находит широкое применение в различных отраслях промышленности и в системах автоматизации зданий:
Управление насосами: автоматическое включение/отключение насосов по уровню жидкости, давлению или времени.
Вентиляция и кондиционирование (HVAC): управление приточными и вытяжными вентиляторами, клапанами и заслонками.
Управление освещением: включение и выключение освещения по расписанию, датчикам движения или командам от системы диспетчеризации.
Рольставни и жалюзи: автоматическое управление механизмами открытия/закрытия.
Малые технологические установки: автоматизация дозаторов, смесителей, конвейеров и упаковочного оборудования.
Важное примечание: Модуль SR3XT61BD совместим только с интеллектуальными реле серии SR3 BxxxBD (питание 24 В DC). Для реле SR2 предназначены другие модели модулей расширения. Модуль является активным продуктом в линейке Schneider Electric, находится в активной продаже и имеет стабильную поддержку.
Детали
| Состояние | Б/у |
|---|
