Siemens 6ED1055-1MB00-0BA1 LOGO! DM8 12/24R 4 DI/4 DO

6 750 ₽

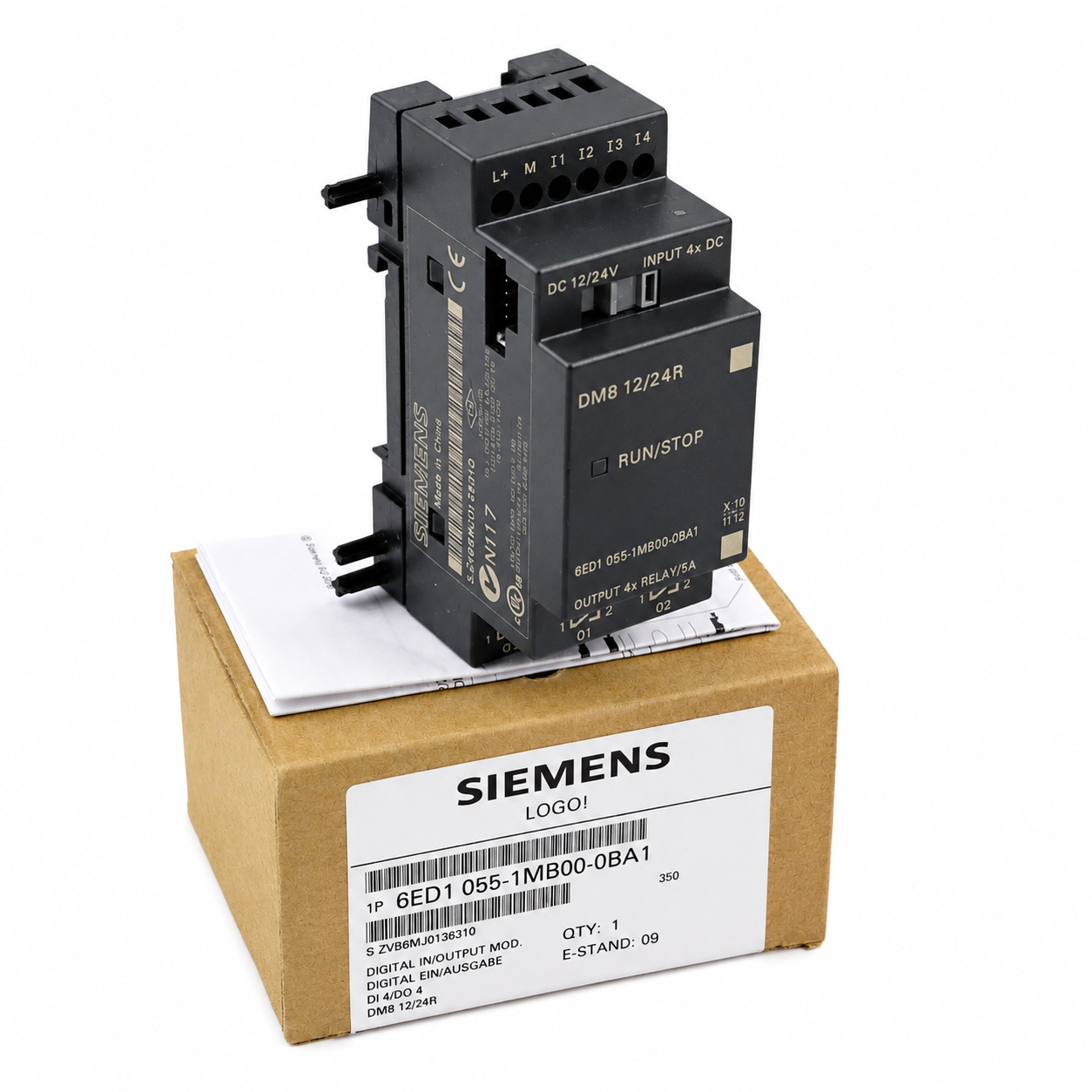

Модуль расширения LOGO! DM8 12/24R: питание 12/24 В DC, 4 DI, 4 релейных выхода (5 А), монтаж на DIN-рейку, IP20.

Категория: Бренд: ,

Описание

Siemens 6ED1055-1MB00-0BA1 модуль расширения дискретного ввода-вывода из серии LOGO! DM8 12/24R. Устройство предназначено для увеличения количества каналов ввода-вывода базового логического модуля LOGO! и подходит для простых задач автоматизации, где требуется подключение дополнительных датчиков и исполнительных механизмов.

Модуль оснащён 4 дискретными входами постоянного тока и 4 релейными выходами. Коммутационная способность реле составляет до 5 А при резистивной нагрузке и до 3 А при индуктивной. Питание модуля осуществляется от источника 12 В DC или 24 В DC с допустимым диапазоном 10,8…28,8 В. Модуль занимает ширину 2 модуля (около 36 мм) и монтируется на стандартную DIN-рейку 35 мм.

Основные технические характеристики:

Параметр Значение
Производитель Siemens AG
Серия / Семейство LOGO! / DM8 12/24R
Артикул (Part Number) 6ED1055-1MB00-0BA1
Тип устройства Модуль расширения дискретного ввода-вывода
Количество дискретных входов (DI) 4
Количество дискретных выходов (DO) 4 релейных
Номинальное напряжение питания 12 В DC / 24 В DC
Допустимый диапазон питания 10,8…28,8 В DC
Входное напряжение сигнала «0» < 5 В DC
Входное напряжение сигнала «1» > 8,5 В DC
Максимальный ток резистивной нагрузки 5 А
Максимальный ток индуктивной нагрузки 3 А
Максимальная частота коммутации реле 2 Гц (резистивная), 0,5 Гц (индуктивная)
Защита от короткого замыкания Отсутствует (требуется внешняя)
Степень защиты IP20
Рабочая температура 0…+55 °C
Монтаж DIN-рейка 35 мм, ширина 2 ТЕ (≈36 мм)
Габаритные размеры (Ш × В × Г) 36 × 90 × 55 мм
Масса ≈ 0,20 кг
Сертификация CSA, UL, FM, IEC 61131, морское одобрение (ABS, BV, DNV, LR)
Страна происхождения Китай

Эксплуатационные параметры и условия монтажа:

Модуль рассчитан на эксплуатацию в диапазоне температур от 0 до +55 °C при относительной влажности без конденсации. Степень защиты IP20 предполагает установку в закрытый распределительный шкаф или корпус. Монтаж выполняется на стандартную 35-мм DIN-рейку. Модуль сертифицирован по стандартам CSA, UL, FM и IEC 61131, а также имеет одобрение для применения на морских объектах.

Схема подключения:

Подключение внешних цепей осуществляется через винтовые клеммы на передней панели модуля.

Элемент Назначение
I1…I4 4 дискретных входа (12/24 В DC)
Q1…Q4 4 релейных выхода (сухие контакты)
L+ / M Питание модуля 12/24 В DC

Рекомендации по подключению:

  • Для питания используйте источник 12 В DC или 24 В DC (диапазон 10,8…28,8 В).
  • При индуктивной нагрузке на релейные выходы установите внешние защитные элементы (диод или RC-цепочку).
  • Модуль не имеет встроенной защиты от короткого замыкания — предусмотрите внешние предохранители.
  • Сигнальные кабели прокладывайте отдельно от силовых линий.

Совместимость:

Модуль 6ED1055-1MB00-0BA1 предназначен для базовых логических модулей LOGO! более ранних серий (0BA6 / 0BA7). Он несовместим с LOGO! 8 (0BA8) — для этой серии используется версия с окончанием артикула …0BA2.

Связанные компоненты:

Компонент Заказной номер Краткое описание
Модуль расширения LOGO! DM8 12/24R (для LOGO! 8) 6ED1055-1MB00-0BA2 4 DI / 4 релейных DO, 12/24 В DC, совместим с LOGO! 8
Модуль расширения LOGO! DM8 230R (для LOGO! 8) 6ED1055-1FB00-0BA2 4 DI (115–240 В AC/DC) / 4 релейных DO, для LOGO! 8 и более ранних
Модуль расширения LOGO! AM2 (PT100/PT1000) 6ED1055-1MD00-0BA0 2 аналоговых входа для термодатчиков PT100/PT1000
Модуль расширения LOGO! AM2 RTD 6ED1055-1MD00-0BA1 2 аналоговых входа для PT100/PT1000
Базовый блок LOGO! 12/24RCO 6ED1052-2MD00-0BA6 8 DI (4 AI) / 4 релейных DO, без дисплея, 12/24 В DC
Базовый блок LOGO! 230RCE 6ED1052-1FB00-0BA8 8 DI (4 AI) / 4 релейных DO, дисплей, Ethernet
Базовый блок LOGO! 24CE 6ED1052-1CC08-0BA1 8 DI (4 AI) / 4 транзисторных DO, дисплей, Ethernet
Блок питания LOGO! Power 24 В / 2,5 А 6EP1332-1SH43 Вход 100–240 В AC, выход 24 В DC / 2,5 А
Блок питания LOGO! Power 5 В / 6,3 А 6EP1311-1SH12 Вход 100–240 В AC, выход 5 В DC / 6,3 А
Блок питания LOGO! Power 5 В / 3 А 6EP3310-6SB00-0AY0 Вход 100–240 В AC, выход 5 В DC / 3 А

Информация для заказа:

Параметр Значение
Артикул 6ED1055-1MB00-0BA1
Производитель Siemens AG
Комплект поставки Модуль расширения (клеммные колодки в комплекте)

Детали

Состояние

Новый, упаковка вскрыта

FAQs

FAQ title
1. Как физически подключить модуль расширения к базовому модулю LOGO!? Модуль DM8 устанавливается на DIN-рейкусправаот базового модуля LOGO! или предыдущего модуля расширения. Соединение происходит через встроенный ползунковый интерфейсный контакт на боковой панели — никаких дополнительных кабелей не требуется. При установке сдвиньте модуль вплотную до защёлкивания механической блокировки. Механическая блокировка предотвращает некорректное соединение модулей с разным уровнем напряжения питания. 2. Можно ли запитать модуль от того же источника, что и базовый LOGO!? Да, модуль DM8 12/24R питается от источника12 В DC или 24 В DC(диапазон 10.8…28.8 В DC). Его можно подключить к тому же источнику питания, что и базовый модуль LOGO!, при условии, что суммарный ток нагрузки не превышает номинальной мощности блока питания. Подключение питания производится на отдельные клеммы «L+» и «M» модуля расширения. 3. Как подключить нагрузку к релейным выходам и нужна ли внешняя защита? Релейные выходы модуля — этосухие замыкающие контакты(НО). Схема подключения:
  • Один провод нагрузки подключите к общему контакту реле (клемма выхода).
  • Второй провод нагрузки и второй контакт реле подключите последовательно с источником питания нагрузки.
Внутренняя защита от короткого замыкания отсутствует.Обязательно установите внешние предохранители:
  • 5 Ана каждый выход при резистивной нагрузке.
  • 3 Апри индуктивной нагрузке.
Для индуктивной нагрузки (контакторы, клапаны) обязательно установите:
  • Обратный диод(1N4007) параллельно нагрузке при коммутации постоянного тока.
  • RC-цепочку(снаббер) параллельно нагрузке при коммутации переменного тока.
4. Какая максимальная частота переключения релейных выходов?
  • Резистивная нагрузка: до2 Гц(2 переключения в секунду).
  • Индуктивная нагрузка: до0.5 Гц(1 переключение в 2 секунды).
  • Механическая (без нагрузки): до10 Гц.
Превышение рекомендуемой частоты коммутации приводит к ускоренному износу контактов и сокращению срока службы реле. 5. Сколько модулей расширения можно подключить к одному базовому модулю LOGO!? Максимальное количество модулей расширения зависит от модели базового модуля LOGO!. Для LOGO! 12/24RCE/RCo можно подключить до24 модулей расширенияв любой комбинации (DM8, DM16, аналоговые, коммуникационные). Для более старых версий LOGO! количество может быть ограничено до 8 модулей. Точное число уточняйте в документации на базовый модуль. 6. Как задать адреса входов и выходов модуля в программе LOGO! Soft Comfort? Адресация происходит автоматически при добавлении модуля в конфигурацию оборудования в LOGO! Soft Comfort:
  • Входы модуля получают адресаI5…I8(для первого модуля расширения),I9…I12(для второго) и т.д.
  • Выходы модуля получают адресаQ5…Q8(для первого модуля),Q9…Q12(для второго) и т.д.
Точные адреса зависят от количества и типа установленных модулей расширения и отображаются в окне конфигурации оборудования. 7. Что делать, если модуль не определяется базовым LOGO! после подключения?
  • Проверьте плотность соединения: модуль должен быть сдвинут вплотную до щелчка механической блокировки.
  • Проверьте подачу питания 12/24 В DC на клеммы L+ и M модуля.
  • Убедитесь, что в LOGO! Soft Comfort в конфигурации оборудования добавлен соответствующий модуль DM8 12/24R.
  • Проверьте совместимость версий: модули LOGO! 5-го и 6-го поколений совместимы с данным DM8, но очень старые версии базовых модулей могут не поддерживать некоторые новые модули расширения.
  • После добавления модуля в конфигурацию выполните загрузку программы в базовый модуль.
8. Можно ли использовать модуль DM8 12/24R с базовым модулем LOGO!, питающимся от 230 В AC? Да, модуль DM8 12/24R совместим с базовыми модулями LOGO! с питанием 230 В AC (например, LOGO! 230RCE). Однако сам модуль расширения требует питания12/24 В DCна свои клеммы L+ и M. Для этого потребуется отдельный источник питания 24 В DC. Механическая блокировка допускает такое соединение, если уровни напряжения корректно согласованы на уровне проекта. 9. Как диагностировать неисправность релейного выхода? Признаки неисправности:
  • Выход не включается (светодиод на модуле горит, но нагрузка не запитывается) — подгорание или обрыв контактов реле.
  • Выход не выключается (светодиод не горит, но нагрузка под напряжением) — «заваривание» контактов из-за коммутации индуктивной нагрузки без защитной цепочки.
  • Светодиод не горит и выход не включается — отсутствует питание модуля или неисправен драйвер реле.
Для проверки используйте мультиметр в режиме прозвонки: при активированном выходе сопротивление между клеммами должно быть близко к нулю. 10. Какой ресурс релейных выходов и когда требуется замена модуля?
  • Механический ресурс: 10 000 000 циклов.
  • Электрический ресурс: 100 000 циклов при номинальной нагрузке.
Приближение к концу срока службы может проявляться в нестабильной коммутации, дребезге контактов, перегреве. Реле не подлежат замене по отдельности — при выходе из строя заменяется модуль целиком.
