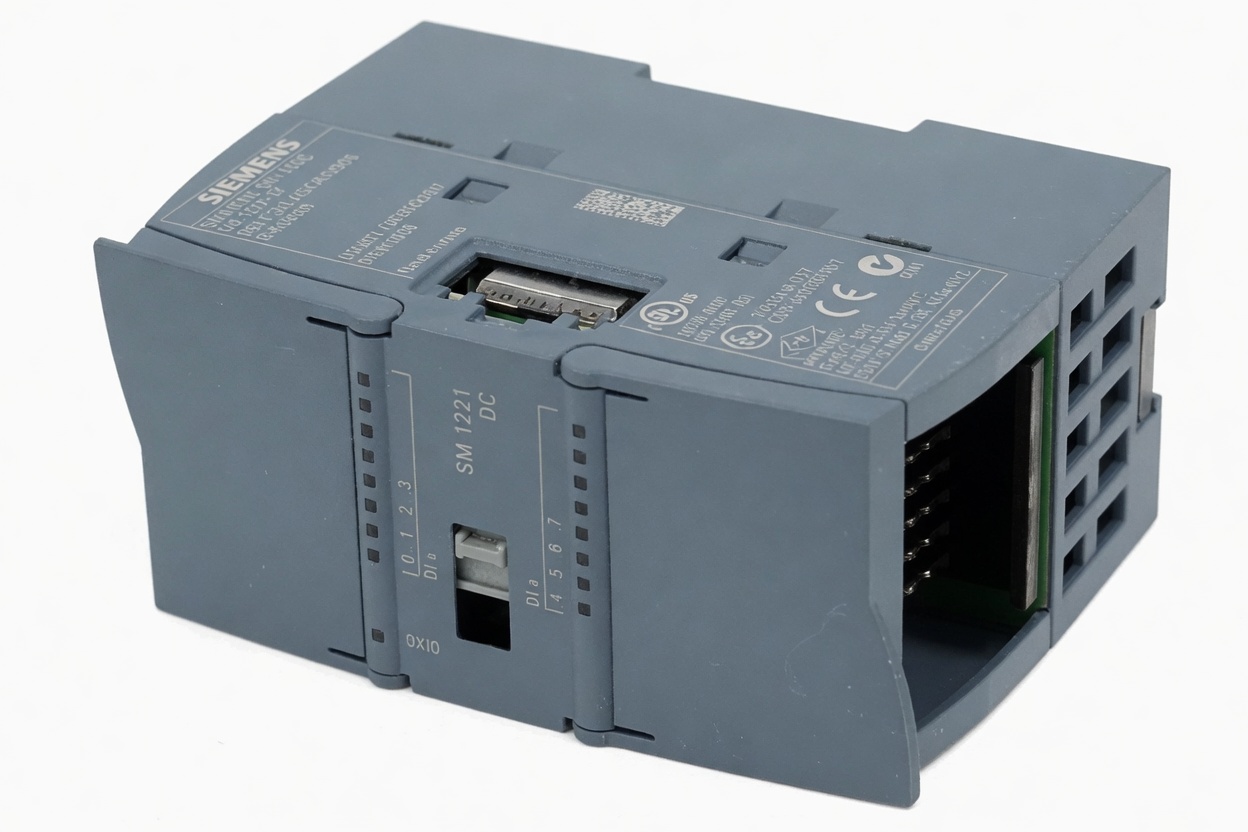

Siemens 6ES7221-1BF30-0XB0, SIMATIC S7-1200, 8 DI

Цена по запросу

Модуль дискретного ввода SM 1221 для SIMATIC S7-1200. Характеристики: 8 DI (24 В DC, Sink/Source), питание 24 В DC, IP20.

Категория: Бренд: ,

Описание

6ES7221-1BF30-0XB0 сигнальный модуль дискретного ввода SM 1221 из серии SIMATIC S7-1200 от Siemens, предназначенный для расширения возможностей центрального процессора путем добавления дискретных входов. Модуль обеспечивает прием сигналов от датчиков и коммутационных устройств в системах промышленной автоматизации малого и среднего уровня сложности.

Устройство оснащено 8 дискретными входами 24 В DC с поддержкой режимов Sink и Source, что позволяет подключать датчики как с PNP, так и с NPN выходами без дополнительных преобразователей. Компактный корпус шириной 45 мм и возможность монтажа на стандартную DIN-рейку позволяют экономить место в распределительном шкафу.

Основные технические характеристики 6ES7221-1BF30-0XB0:

Параметр Значение
Производитель / Серия Siemens / SIMATIC S7-1200 SM 1221
Артикул (Part Number) 6ES7221-1BF30-0XB0
Тип модуля модуль дискретного ввода
Количество входных каналов 8
Тип входов дискретные, 24 В DC, Sink/Source
Напряжение питания 24 В DC (номинальное)
Степень защиты IP20
Диапазон рабочих температур -20…+60 °C (горизонтальный монтаж) / -20…+50 °C (вертикальный монтаж)
Габаритные размеры (Ш x В x Г) 45 x 100 x 75 мм
Масса приблизительно 180 г
Страна происхождения Китай

Условия эксплуатации и монтаж:

Модуль предназначен для установки в распределительный шкаф со степенью защиты не ниже IP20. Допустимый диапазон температур эксплуатации зависит от ориентации при монтаже: от -20 до +60 °C при горизонтальной установке и до +50 °C при вертикальной.

Монтаж модуля выполняется на стандартную 35 мм DIN-рейку справа от центрального процессора S7-1200. Для подключения внешних цепей используется фронтальный съемный коннектор, который заказывается отдельно.

Электрическое подключение:

Подключение датчиков производится через фронтальный съемный коннектор. Модуль поддерживает универсальную конфигурацию входов Sink/Source, что обеспечивает гибкость при выборе подключаемых устройств.

Цепи входа:

  • Каналы 0-7:8 дискретных входов с номинальным напряжением 24 В DC. Каждый канал может быть сконфигурирован в режиме Sink или Source.
  • Уровни сигнала:логический «0» — 5 В DC при 1 мА; логический «1» — 15 В DC при 2.5 мА.
  • Защита от перенапряжения:да.
  • Диагностика:светодиодные индикаторы на лицевой панели отображают состояние каждого канала.

Программная настройка:

Конфигурация модуля выполняется в среде разработки Siemens TIA Portal. Настраиваемые параметры включают задержку входного сигнала для фильтрации дребезга контактов.

Типовые применения:

Модуль 6ES7221-1BF30-0XB0 используется в составе контроллеров S7-1200 для решения задач дискретного ввода в различных отраслях промышленности:

  • подключение датчиков положения и конечных выключателей;
  • контроль состояния оборудования и механизмов;
  • прием сигналов от кнопок и переключателей;
  • системы охранной и аварийной сигнализации;
  • мониторинг состояния конвейерных линий и упаковочного оборудования.

Детали

Состояние

Новый, упаковка вскрыта

FAQs

FAQ для модуля дискретного ввода Siemens 6ES7221-1BF30-0XB0, SIMATIC S7-1200, 8 DI
1. Как физически сгруппированы входы модуля и как это влияет на подключение датчиков? 8 входов разделены наодну группус общей точкой1M. Все входы I0.0–I0.7 используют общий провод 1M. Режим работы (Sink/Source) задаётся подключением 1M:
  • Для датчиковPNP (Source): общий провод 1M подключается к0 Висточника питания.
  • Для датчиковNPN (Sink): общий провод 1M подключается к+24 Висточника питания.
Все 8 входов модуля работают в одном режиме. Одновременное подключение PNP- и NPN-датчиков к одному модулю невозможно. Для смешанного подключения используйте отдельные модули.
2. Как настроить фильтрацию дребезга на дискретных входах? В свойствах модуля в TIA Portal в разделе«Входы»для каждой группы входов задаётся«Задержка входного сигнала» (Input delay). Доступные значения:0.2 мс, 0.4 мс, 0.8 мс, 1.6 мс, 3.2 мс, 6.4 мс, 12.8 мс. Настройка применяется ко всей группе из четырёх каналов одновременно. Для механических контактов рекомендуется не менее3.2 мс, для электронных датчиков — 0.2–0.4 мс.
3. Как диагностировать неисправность входного канала? Встроенная диагностика модуля обнаруживает:
  • Обрыв провода(если активировано в конфигурации).
  • Выход сигнала за допустимый диапазон.
Для чтения диагностической информации в программе ПЛК используйте:
  • ИнструкциюRDRECдля чтенияData Set 1— запись содержит битовые поля ошибок по каждому входу.
  • Активациюдиагностических прерыванийв конфигурации модуля — при ошибке CPU вызываетOB82, где инструкцияRALRMвозвращает номер канала и тип ошибки.
Светодиодная индикация на лицевой панели показывает текущее состояние каждого входа (горит = «1», не горит = «0»).
4. Какая максимальная длина кабеля от датчика до модуля?
  • Экранированный кабель: до500 м.
  • Неэкранированный кабель: до300 м.
При больших расстояниях используйте экранированную витую пару. Экран заземляйте только со стороны шкафа управления на общую шину заземления.
5. Нужен ли внешний источник питания для датчиков? Модульне предоставляетпитание для датчиков. Питание датчиков должно подаваться от внешнего источника 24 В DC. Схема подключения:
  • «+» источника 24 В подаётся на «+» датчика (PNP) или на общую точку 1M (NPN).
  • «-» источника 24 В подаётся на общую точку 1M (PNP) или на «-» датчика (NPN).

6. Как интерпретировать мигание светодиодов на лицевой панели?
  • Зелёный DIAG горит постоянно: модуль запитан, сконфигурирован и работает без ошибок.
  • Зелёный DIAG мигает (≈1 Гц): модуль не сконфигурирован в проекте или конфигурация не загружена.
  • Красный ERROR горит: общая ошибка модуля (отсутствие питания 24 В, внутренняя неисправность).
  • Красный ERROR мигает: ошибка на одном или нескольких каналах (обрыв провода, короткое замыкание).

7. Какой фронтальный коннектор нужен и заказывается ли он отдельно? Фронтальный коннекторзаказывается отдельно. Для модуля требуется40-полюсный коннектор:
  • 6ES7292-1AM30-0XA0(винтовые клеммы).
  • 6ES7292-1BL30-0XA0(пружинные клеммы).
Допустимое сечение проводов: 0,25–1,5 мм².
8. Совместим ли модуль со всеми CPU серии S7-1200? Модуль совместим с CPU, поддерживающими расширение сигнальными модулями:CPU 1212C, 1214C, 1215C, 1217C.CPU 1211Cне имеет шины расширения справа и не поддерживает подключение сигнальных модулей. Для конфигурации требуется TIA Portal версии не нижеV11 SP2.
9. Как деактивировать неиспользуемый канал? В свойствах модуля в TIA Portal для неиспользуемого канала выберитеMeasurement type = «Disabled». Если канал не деактивирован и никуда не подключен, модуль может фиксировать состояние «0», но диагностических ошибок для дискретных входов не генерируется.
10. Можно ли заменить модуль без остановки CPU (hot swapping)? Нет, модульне поддерживаетгорячую замену. При отсоединении коннектора или извлечении модуля из активной шины CPU перейдёт в STOP, если не загруженOB83. Плановая замена выполняется только при отключённом питании всей станции.
