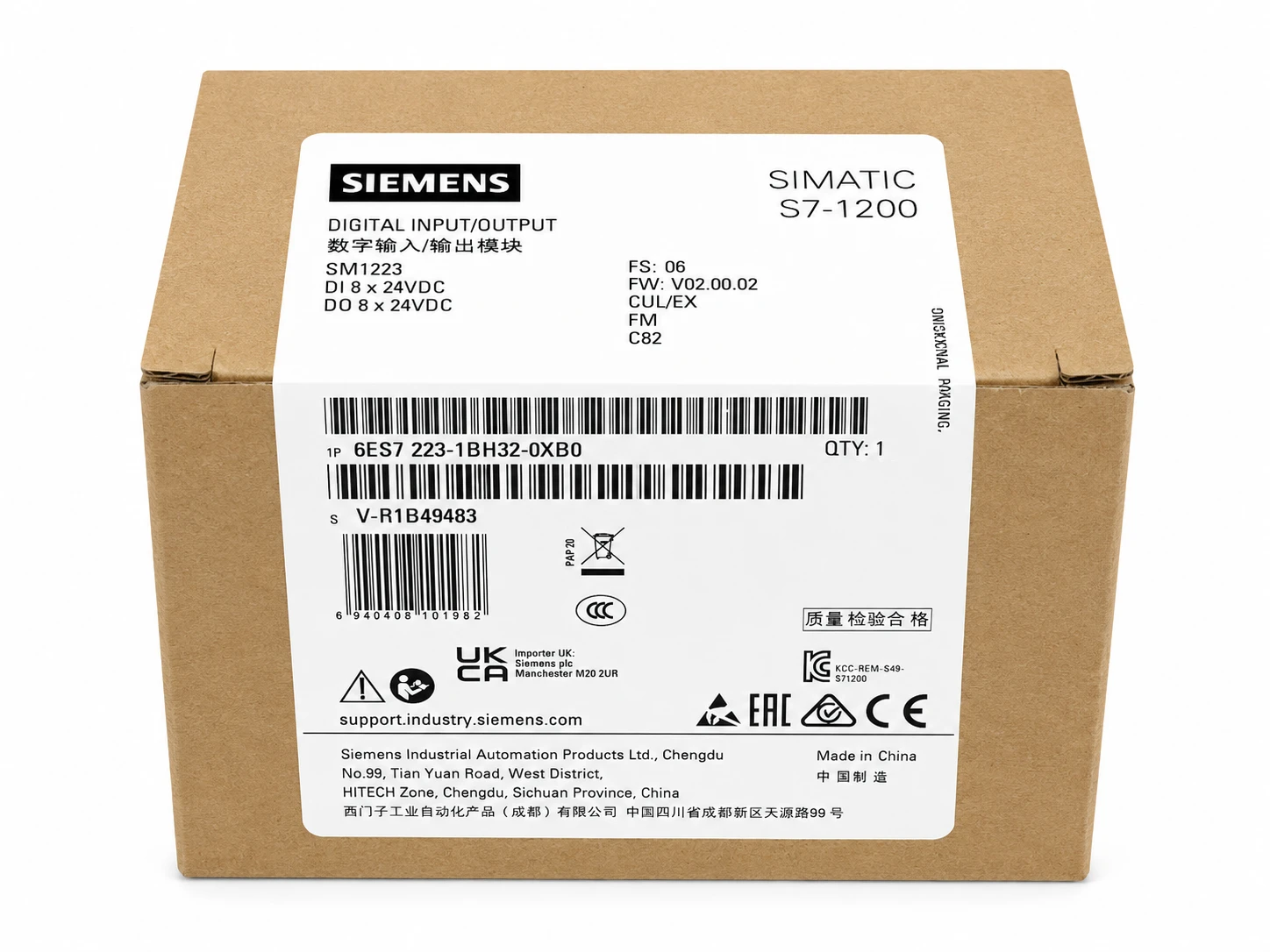

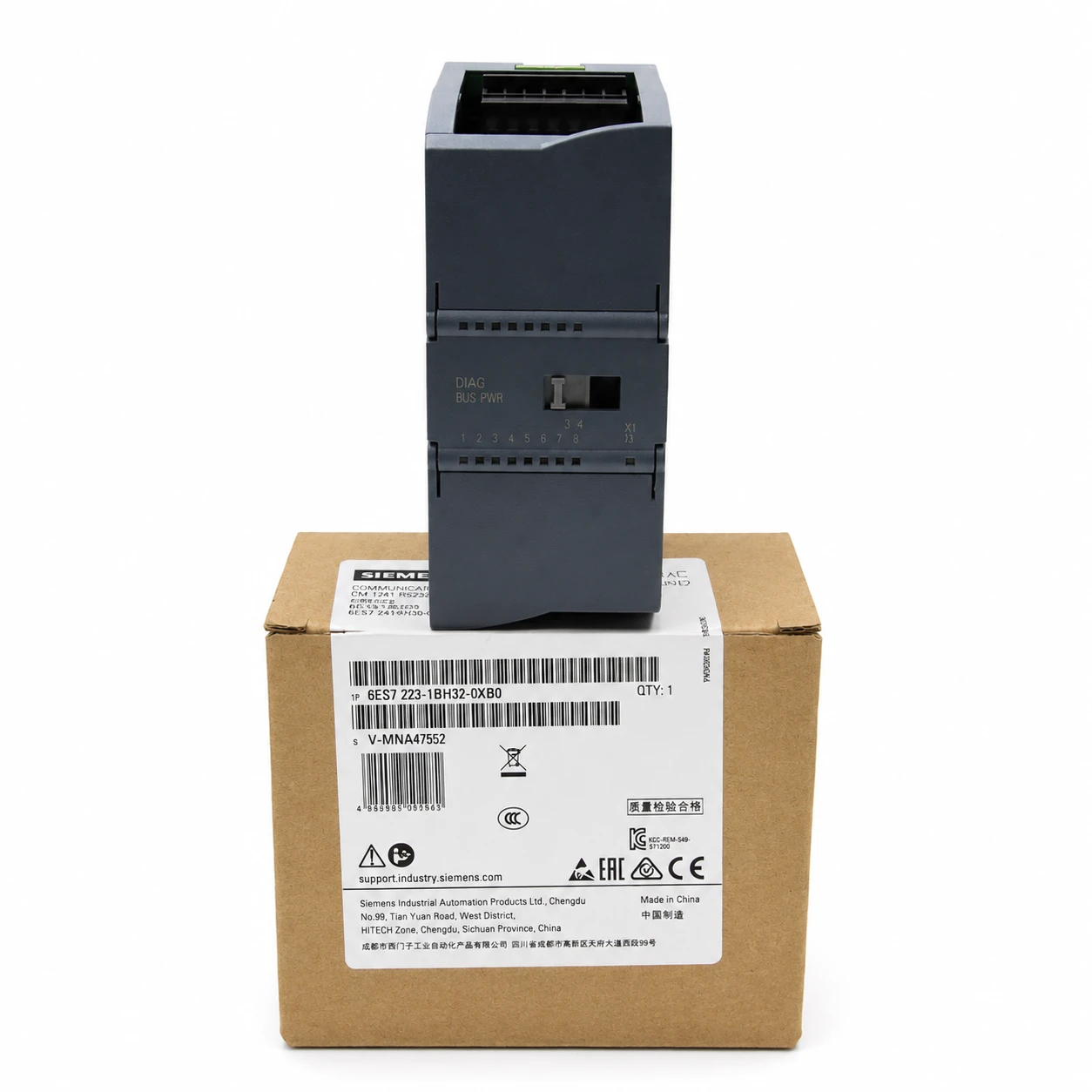

Siemens 6ES7223-1BH32-0XB0, SIMATIC S7-1200 8 DI/8 DO

Цена по запросу

6ES7223-1BH32-0XB0 Siemens. Модуль SM 1223 для SIMATIC S7-1200: 8 DI (24 В DC), 8 DO (транзистор, 0.5 А), питание 24 В DC, IP20.

Категория: Бренд: ,

Описание

6ES7223-1BH32-0XB0 — это комбинированный модуль дискретного ввода-вывода SM 1223 из серии SIMATIC S7-1200 от Siemens, предназначенный для одновременного приема сигналов от датчиков и управления исполнительными механизмами в системах промышленной автоматизации. Устройство расширяет возможности центрального процессора, добавляя необходимое количество каналов в компактном исполнении.

Модуль оснащен 8 встроенными дискретными входами 24 В DC с поддержкой режимов Sink/Source и 8 транзисторными выходами с номинальным током нагрузки до 0.5 А на канал. Транзисторные выходы обеспечивают высокое быстродействие и износостойкость, что делает их предпочтительным вариантом для задач с частыми переключениями. Монтаж модуля производится на стандартную 35 мм DIN-рейку, а корпус шириной 45 мм позволяет эффективно использовать пространство внутри шкафа управления.

Основные технические характеристики 6ES7223-1BH32-0XB0:

Параметр Значение
Производитель / Серия Siemens / SIMATIC S7-1200 SM 1223
Артикул (Part Number) 6ES7223-1BH32-0XB0
Тип модуля модуль дискретного ввода-вывода
Количество входов (DI) 8
Тип входов дискретные, 24 В DC, Sink/Source (IEC 61131, тип 1)
Количество выходов (DO) 8
Тип выходов транзисторные, 24 В DC, 0.5 А
Напряжение питания 24 В DC (номинальное)
Степень защиты IP20
Диапазон рабочих температур -20…+60 °C
Габаритные размеры (Ш x В x Г) 45 x 100 x 75 мм
Масса 0.200 кг
Страна происхождения Китай

Условия эксплуатации и монтаж:

Модуль предназначен для установки в распределительный шкаф со степенью защиты не ниже IP20. Допустимый диапазон рабочих температур: от -20 до +60 °C.

Монтаж модуля выполняется на стандартную 35 мм DIN-рейку справа от центрального процессора S7-1200. Благодаря размерам 45 x 100 x 75 мм устройство занимает минимальное пространство в шкафу управления. Подключение внешних цепей производится через фронтальный съемный коннектор. Для отвода тепла, выделяемого при работе, необходимо обеспечить достаточные зазоры для вентиляции.

Электрическое подключение

Питание модуля осуществляется от внутренней шины контроллера и внешнего источника 24 В DC.

Цепи входа (8 DI):

  • Каналы 0-7:8 дискретных входов с номинальным напряжением 24 В DC, поддержка режимов Sink и Source.
  • Уровни сигнала:логический «1» — 15 В DC при 2.5 мА; логический «0» — 5 В DC при 1 мА.
  • Входная задержка:параметрируемая, в диапазоне от 0.2 до 12.8 мс, настраивается группами по 4 канала.

Цепи выхода (8 DO):

  • Каналы 0-7:8 транзисторных выходов с номинальным напряжением 24 В DC и током нагрузки до 0.5 А на каждый канал.
  • Суммарный ток:допустимый суммарный ток нагрузки на группу выходов уточняется в полной спецификации.
  • Быстродействие:транзисторные ключи обеспечивают малое время переключения без механического износа.

Диагностика и индикация:

Модуль оснащен светодиодными индикаторами состояния входов и выходов на лицевой панели, что упрощает диагностику и поиск неисправностей.

Программная настройка:

Конфигурация модуля выполняется в среде разработки Siemens TIA Portal. Настраиваемые параметры включают задержку входного сигнала для фильтрации дребезга контактов и поведение выходов при переходе CPU из состояния RUN в STOP. Модуль осуществляет высокоскоростной обмен данными с центральным процессором через внутреннюю шину.

Типовые применения:

Модуль 6ES7223-1BH32-0XB0 используется в составе контроллеров S7-1200 для решения задач дискретного управления в различных отраслях промышленности:

  • автоматизация конвейерных линий и упаковочного оборудования;
  • управление электромагнитными клапанами и задвижками;
  • коммутация сигнальных ламп и световой индикации;
  • системы управления небольшими исполнительными механизмами;
  • построение распределенных систем сбора данных и управления.

Детали

Состояние

Новый, упаковка вскрыта

FAQs

FAQ title
1. Как сгруппированы выходы модуля и как это влияет на подключение нагрузок? 8 транзисторных выходов разделены на2 группыпо 4 канала с отдельным общим плюсом для каждой группы:
  • Группа 1: выходы Q0.0–Q0.3, общий плюс1L+.
  • Группа 2: выходы Q0.4–Q0.7, общий плюс2L+.
На каждую группу можно подать отдельный источник 24 В DC. Это позволяет отключать питание для части выходов независимо, новнутри одной группывсе четыре выхода используют общий плюс. Максимальный суммарный ток на одну группу —2 А(4 канала × 0.5 А). Не допускается превышение этого суммарного тока на общую точку L+. 2. Как подключить нагрузку к транзисторному выходу? Транзисторные выходы модуля работают в режимеSource(коммутация плюса). Схема подключения:
  • Общий плюс группы (например, 1L+) подключите к+24 Висточника питания.
  • Один провод нагрузки подключите к выходу (например, Q0.0).
  • Второй провод нагрузки подключите к0 В(минусу) источника питания.
При активации выхода модуль подаёт +24 В на нагрузку через внутренний транзистор. Для индуктивной нагрузки (реле, клапаны) обязательно установитеобратный диодпараллельно нагрузке (катод к плюсу) для защиты транзистора от ЭДС самоиндукции. 3. Нужна ли внешняя защита для транзисторных выходов? Да,внутренняя защита от короткого замыкания и перегрузки у транзисторных выходов отсутствует. Необходимо:
  • Установить внешние предохранители на каждый канал (0.5 А быстродействующие) или один предохранитель 2 А на общую точку группы L+.
  • Индуктивные нагрузки обязательно шунтировать обратным диодом (1N4007) непосредственно у нагрузки.
  • Для ёмкостных нагрузок (длинные кабели, входы других устройств) ток заряда может превысить 0.5 А и вызвать перегрузку. Рекомендуется токоограничивающий резистор последовательно с нагрузкой.
4. Можно ли программно настроить поведение выходов при переходе CPU в STOP? В свойствах модуля в TIA Portal для каждого канала или группы задаётся«Реакция на переход CPU в STOP»:
  • Выключить (Turn off)— выход обесточивается (заводская настройка).
  • Сохранить последнее состояние (Keep last value)— выход остаётся в том состоянии, в котором был.
  • Подстановочное значение (Substitute value)— выход переключается в заданное состояние.
Для безопасности оборудования обычно оставляют значение «Выключить». 5. Как настроить входной фильтр для подавления дребезга контактов? В свойствах модуля в TIA Portal для каждой группы из четырёх входов задаётся«Задержка входного сигнала» (Input delay). Доступные значения:0.2 мс, 0.4 мс, 0.8 мс, 1.6 мс, 3.2 мс, 6.4 мс, 12.8 мс. Для механических контактов рекомендуется не менее3.2 мс, для электронных датчиков — 0.2–0.4 мс. 6. Как диагностировать неисправность транзисторного выхода? Признаки неисправного выхода:
  • Выход постоянно включён или постоянно выключен независимо от программы.
  • Светодиод горит, но напряжение на нагрузке отсутствует (обрыв внутреннего транзистора).
  • Светодиод не горит, но напряжение на нагрузке присутствует (пробой транзистора).
Типичная причина — коммутация индуктивной нагрузки без обратного диода. Всегда устанавливайте диод непосредственно у нагрузки. 7. Как прочитать диагностическую информацию о модуле в программе ПЛК? Используйте инструкциюRDRECдля чтенияData Set 1из модуля. Запись содержит битовые поля ошибок по каждому каналу (перегрузка выхода, отсутствие питания L+). Альтернативно активируйтедиагностические прерывания— при ошибке CPU вызываетOB82, где инструкцияRALRMвозвращает детали события. 8. Можно ли одновременно использовать входы с PNP- и NPN-датчиками? Нет. Все 8 входов сгруппированы водну группус общим проводом1M. Для PNP-датчиков 1M подключается к 0 В, для NPN — к +24 В. Все входы модуля работают в одном режиме. Для смешанного подключения используйте отдельные модули с несколькими группами входов. 9. Какой фронтальный коннектор нужен и заказывается ли он отдельно? Коннекторзаказывается отдельно. Для модуля требуется40-полюсный коннектор:
  • 6ES7292-1AM30-0XA0(винтовые клеммы).
  • 6ES7292-1BL30-0XA0(пружинные клеммы).
Допустимое сечение проводов: 0,25–1,5 мм². 10. Можно ли заменить модуль без остановки CPU (hot swapping)? Нет, модульне поддерживаетгорячую замену. При отсоединении коннектора или извлечении модуля из активной шины CPU перейдёт в STOP, если не загруженOB83. Плановая замена выполняется только при отключённом питании всей станции.
