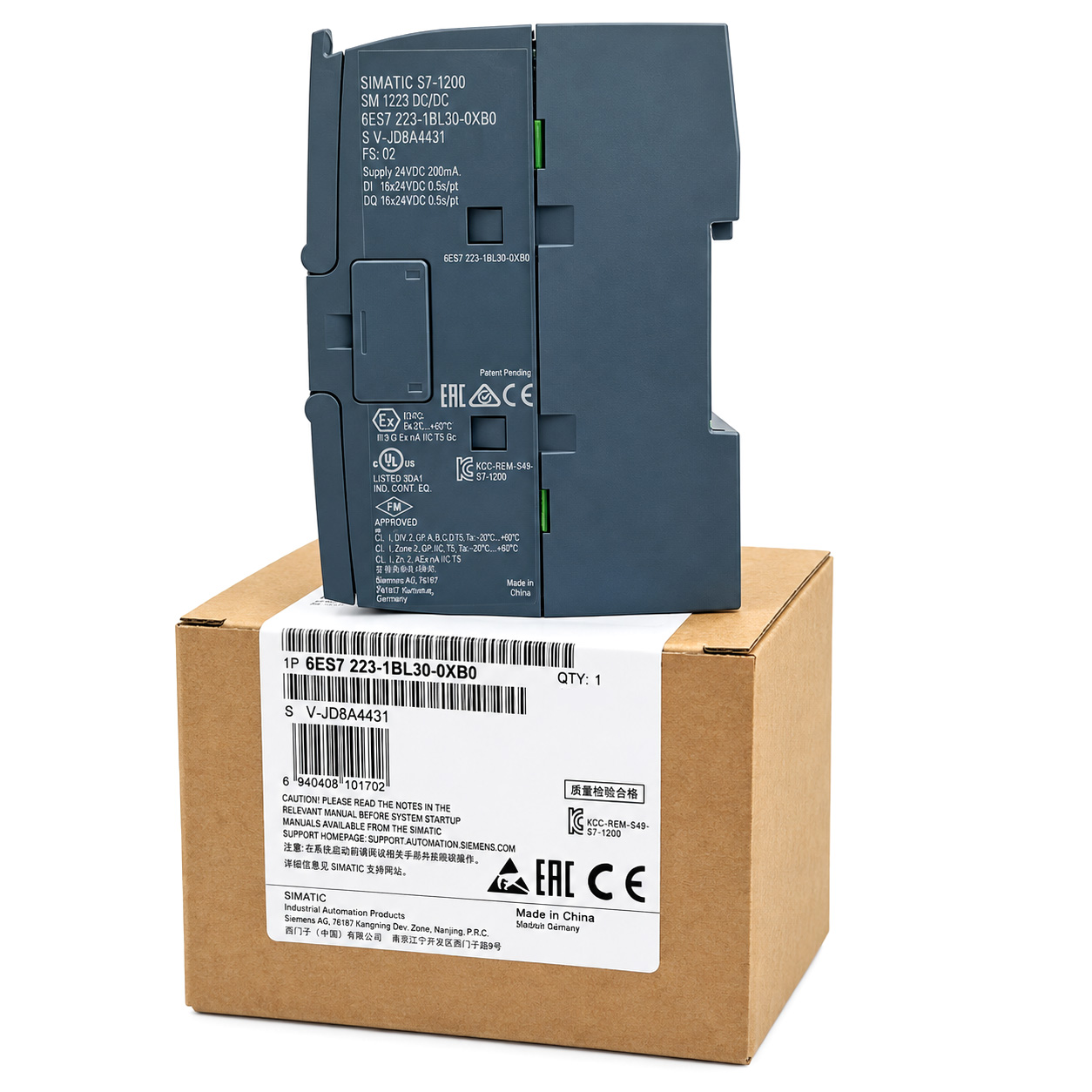

Siemens 6ES7223-1BL30-0XB0 16DI/16DO Transistor
Цена по запросу
Модуль дискретного ввода-вывода SM 1223. Характеристики: 16 DI (24 В DC), 16 DO (транзистор, 0.5 А), питание 24 В DC, IP20.
Описание
6ES7223-1BL30-0XB0 модуль дискретного ввода-вывода Siemens, предназначен для использования с программируемыми контроллерами серии SIMATIC S7-1200. Обеспечивает как прием сигналов от датчиков, так и управление исполнительными устройствами в системах промышленной автоматизации.
Устройство имеет 16 дискретных входов 24 В DC (Sink/Source) и 16 транзисторных выходов 24 В DC с током до 0.5 А на канал. Транзисторные выходы обеспечивают быстрое переключение, что делает модуль подходящим для задач, требующих частой коммутации. Монтаж осуществляется на DIN-рейку.
Основные технические характеристики 6ES7223-1BL30-0XB0:
| Параметр | Значение |
|---|---|
| Производитель / Серия | Siemens / SIMATIC S7-1200 (SM 1223) |
| Артикул (Part Number) | 6ES7223-1BL30-0XB0 |
| Тип модуля | модуль дискретного ввода-вывода |
| Количество входных каналов (DI) | 16 |
| Тип входов | дискретные, 24 В DC, Sink/Source |
| Количество выходных каналов (DO) | 16 |
| Тип выходов | транзисторные, 24 В DC |
| Максимальный ток нагрузки на выход | 0.5 А |
| Напряжение питания | 24 В DC (номинальное) |
| Потребляемый ток (от шины 5 В) | 185 мА (макс.) |
| Мощность потерь | 4.5 Вт (типовая) |
| Степень защиты | IP20 |
| Диапазон рабочих температур | 0…+60 °C |
| Габаритные размеры (Ш x В x Г) | 70 x 100 x 75 мм |
| Масса | приблизительно 310 г |
Условия эксплуатации и монтаж:
Модуль предназначен для установки в монтажный шкаф со степенью защиты не ниже IP20, рабочий диапазон температур составляет от 0 до +60 °C.
Монтаж модуля выполняется на стандартную DIN-рейку 35 мм. Подключение внешних цепей производится через фронтальный съемный коннектор. Модуль имеет пластиковый корпус и сертифицирован по стандартам CE и FM.
Электрическое подключение:
Питание модуля осуществляется от внутренней шины контроллера и внешнего источника 24 В DC.
Цепи входа (16 DI):
- Каналы:16 дискретных входов с характеристиками по IEC 61131, тип 1.
- Уровни сигнала:«0» — до 1 мА; «1» — от 2.5 мА.
- Максимальная длина кабеля:500 м (экранированный), 150 м (неэкранированный).
Цепи выхода (16 DO):
- Каналы:16 транзисторных выходов с номинальным напряжением 24 В DC.
- Нагрузка:максимальный ток резистивной нагрузки — 0.5 А на канал.
- Максимальная мощность на ламповую нагрузку:5 Вт.
- Защита от короткого замыкания:отсутствует (требуется внешняя).
Диагностика и индикация:
- светодиодная индикация состояния входов и выходов;
- поддержка диагностических прерываний;
- встроенные диагностические функции.
Настройка и программирование:
Модуль конфигурируется в среде разработки Siemens TIA Portal, входной фильтр являются настраиваемым, встроенные диагностические функции обеспечивают контроль состояния входов и выходов.
Типовые применения:
Модуль 6ES7223-1BL30-0XB0 используется в составе контроллеров S7-1200 для решения задач дискретного управления:
- конвейерные линии и системы транспортировки;
- управление электромагнитными клапанами и задвижками;
- коммутация сигнальных ламп и световой индикации;
- системы управления небольшими исполнительными механизмами;
- автоматизация упаковочного оборудования.
Детали
| Состояние | Новый |
|---|
FAQs
Часто задаваемые вопросы о Siemens Simatic S7-1200 6ES7223-1BL30-0XB0
1. Как физически сгруппированы выходы модуля и как это влияет на подключение нагрузок?
16 транзисторных выходов разделены на 4 группы по 4 канала с отдельным общим плюсом для каждой группы:- Группа 1: выходы Q0.0–Q0.3, общий плюс 1L+.
- Группа 2: выходы Q0.4–Q0.7, общий плюс 2L+.
- Группа 3: выходы Q1.0–Q1.3, общий плюс 3L+.
- Группа 4: выходы Q1.4–Q1.7, общий плюс 4L+.
2. Как подключить нагрузку к транзисторному выходу (Source/Sink)?
Транзисторные выходы модуля работают в режиме Source (коммутация плюса). Схема подключения:- Общий плюс группы (например, 1L+) подключите к +24 В источника питания.
- Один провод нагрузки подключите к выходу (например, Q0.0).
- Второй провод нагрузки подключите к 0 В (минусу) источника питания.
3. Нужна ли внешняя защита для транзисторных выходов и как её организовать?
Да, внутренняя защита от короткого замыкания и перегрузки у транзисторных выходов отсутствует. Для защиты выходов необходимо:- Установить внешние предохранители на каждый канал (0.5 А быстродействующие) или, как минимум, один предохранитель 2 А на общую точку группы L+.
- Индуктивные нагрузки (реле, контакторы, электромагнитные клапаны) обязательно шунтировать обратным диодом (1N4007 или аналогичным) непосредственно у нагрузки.
- Для ёмкостных нагрузок (длинные кабели, входы других устройств) ток заряда может кратковременно превысить 0.5 А и вызвать перегрузку выхода. В таких случаях рекомендуется токоограничивающий резистор последовательно с нагрузкой.
4. Можно ли программно настроить замену функции выхода при аварии (CPU в STOP)?
Да, в свойствах модуля в TIA Portal для каждого выхода или группы можно задать «Реакцию на переход CPU в STOP» (Reaction to CPU STOP):- Выключить (Turn off) — выход обесточивается.
- Сохранить последнее состояние (Keep last value) — выход остаётся в том состоянии, в котором был.
- Подстановочное значение (Substitute value) — выход переключается в заданное состояние (включён или выключен).
5. Как настроить входной фильтр для подавления дребезга контактов?
В свойствах модуля в TIA Portal перейдите в раздел «Входы». Для каждой группы из четырёх входов можно задать «Задержку входного сигнала» (Input delay). Доступные значения: 0.2 мс, 0.4 мс, 0.8 мс, 1.6 мс, 3.2 мс, 6.4 мс, 12.8 мс. Настройка применяется ко всем четырём каналам группы одновременно. Для механических контактов (кнопки, концевые выключатели) рекомендуется устанавливать задержку не менее 3.2 мс. Для электронных датчиков (индуктивных, оптических) можно оставить минимальное значение 0.2–0.4 мс.6. Как отличить, что транзисторный выход вышел из строя, и какова типичная причина отказа?
Признаки неисправного выхода:- Выход постоянно включён или постоянно выключен независимо от программы.
- Светодиод на модуле горит, но напряжение на нагрузке отсутствует (обрыв внутреннего транзистора).
- Светодиод не горит, но напряжение на нагрузке присутствует (пробой транзистора).
7. Как прочитать диагностическую информацию о модуле в программе ПЛК?
Используйте инструкцию RDREC (Read Data Record) для чтения Data Set 1. Запись DS1 содержит битовые поля, указывающие на:- Обрыв провода (для входов, если активирована диагностика).
- Короткое замыкание или перегрузку выхода (если поддерживается).
- Отсутствие питания L+ на группе выходов.
8. Можно ли использовать данный модуль для подключения датчиков с выходом PNP и NPN одновременно?
Да. Встроенные дискретные входы поддерживают оба типа подключения (Sink/Source). Группы входов имеют общие точки 1M и 2M (по 8 входов на общий провод). Для одновременной работы с разными датчиками:- Группу 1 (I0.0–I0.7) с общим проводом 1M сконфигурируйте для датчиков PNP, подключив 1M к 0 В.
- Группу 2 (I1.0–I1.7) с общим проводом 2M сконфигурируйте для датчиков NPN, подключив 2M к +24 В.
9. В чём разница между релейной и транзисторной версией модуля SM 1223 16DI/16DO и когда какую выбирать?
Ключевые различия:- Транзисторный выход (6ES7223-1BL30-0XB0): высокая скорость переключения (микросекунды), ресурс — миллиарды циклов, низкий ток (0.5 А), только постоянное напряжение до 30 В DC, требуется защита от индуктивных выбросов. Идеален для частого переключения, управления светодиодной индикацией, твердотельными реле, пневматическими клапанами с малым потреблением.
- Релейный выход: гальваническая развязка, коммутация переменного напряжения до 250 В AC и тока до 2 А, ограниченный механический ресурс (10 млн циклов), низкая скорость переключения. Предпочтительнее для коммутации силовых цепей, контакторов, ламп накаливания.
