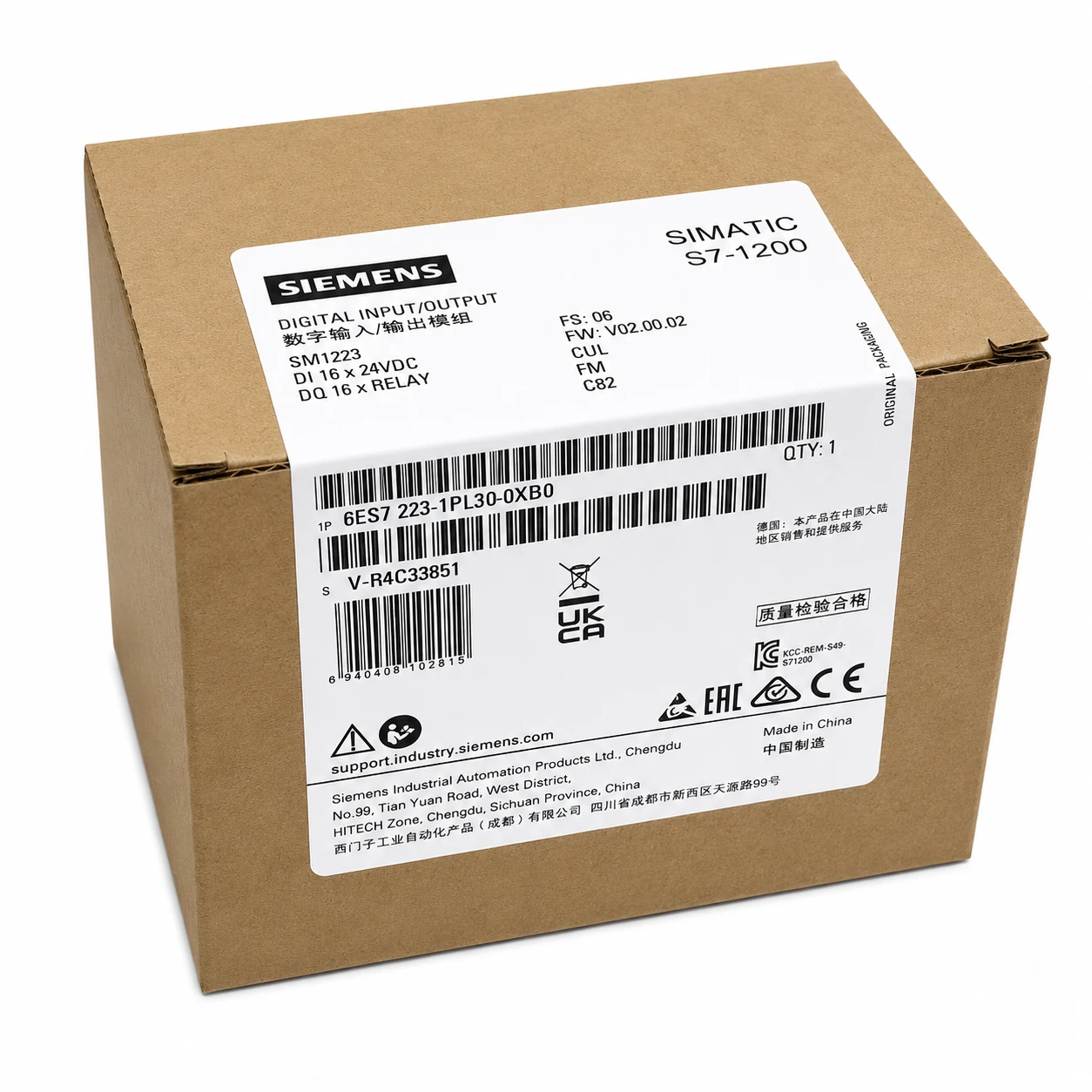

Siemens 6ES7223-1PL30-0XB0, 16 DI/16 DO Relay

6ES7223-1PL30-0XB0 комбинированный сигнальный модуль дискретного ввода-вывода SM 1223 из серии SIMATIC S7-1200 от Siemens, предназначенный для расширения возможностей центрального процессора. Модуль обеспечивает одновременный прием сигналов от датчиков и управление исполнительными устройствами, являясь решением для задач промышленной автоматизации, где требуется надежный интерфейс дискретных сигналов.

Устройство оснащено 16 дискретными входами 24 В DC (Sink/Source) и 16 релейными выходами с нагрузочной способностью 2 А на канал. Релейные выходы обеспечивают полную гальваническую развязку и возможность коммутации как постоянного, так и переменного напряжения. Монтаж осуществляется на стандартную 35 мм DIN-рейку.

Основные технические характеристики 6ES7223-1PL30-0XB0:

Условия эксплуатации и монтаж:

Модуль предназначен для установки в распределительный шкаф со степенью защиты не ниже IP20, что обеспечивает защиту от доступа к опасным частям и от твердых посторонних предметов диаметром более 12.5 мм. Допустимый диапазон температур эксплуатации зависит от ориентации при монтаже: от 0 до +55 °C при горизонтальной установке и от 0 до +45 °C при вертикальной.

Монтаж модуля выполняется на стандартную 35 мм DIN-рейку справа от центрального процессора S7-1200. Корпус модуля изготовлен из прочного пластика, что соответствует промышленным стандартам. Подключение внешних цепей осуществляется через фронтальные съемные коннекторы. При прокладке кабелей необходимо обеспечить расстояние между ними для вентиляции.

Электрическое подключение:

Питание модуля осуществляется от внутренней шины контроллера и внешнего источника 24 В DC. Рассеиваемая мощность составляет 10 Вт, что необходимо учитывать при проектировании системы охлаждения шкафа.

Цепи входа (16 DI):

• Каналы:16 дискретных входов с характеристиками по IEC 61131, тип 1.
• Уровни сигнала:логический «1» распознается при напряжении 15 В DC и токе 2.5 мА; логический «0» — при 5 В DC и токе 1 мА.
• Входная задержка:параметрируемая, выбирается в группах по четыре: 0.2 / 0.4 / 0.8 / 1.6 / 3.2 / 6.4 / 12.8 мс.
• Количество одновременно активированных входов:16.
• Максимальная длина кабеля:500 м (экранированный), 300 м (неэкранированный).

Цепи выхода (16 DO):

• Каналы:16 релейных выходов типа «сухой контакт», сгруппированных в 4 группы.
• Нагрузочная способность:2 А на канал при резистивной нагрузке; 30 Вт для ламп накаливания (DC), 200 Вт (AC).
• Время переключения:не более 10 мс.
• Защита от короткого замыкания:отсутствует (требуется внешняя защита).

Диагностика и индикация:

Модуль оснащен развитыми диагностическими функциями:

• светодиодные индикаторы состояния входов и выходов на лицевой панели;
• диагностические прерывания (alarms) для оперативного оповещения контроллера;
• гальваническая развязка между каналами и внутренней шиной: 1500 В AC в течение 1 минуты.

Программная настройка:

Конфигурация модуля выполняется в среде разработки Siemens TIA Portal. Настраиваемые параметры включают задержку входного сигнала в группах по четыре канала, а также поведение выходов при переходе CPU из состояния RUN в STOP.

Типовые применения:

Модуль 6ES7223-1PL30-0XB0 используется в составе контроллеров S7-1200 для решения задач дискретного управления в различных отраслях промышленности:

• управление электромагнитными клапанами и задвижками в системах водоснабжения;
• коммутация осветительных приборов, нагревательных элементов и сигнальных ламп;
• управление контакторами и пускателями электродвигателей;
• автоматизация конвейерных линий и упаковочного оборудования;
• металлургия и водоподготовка.
