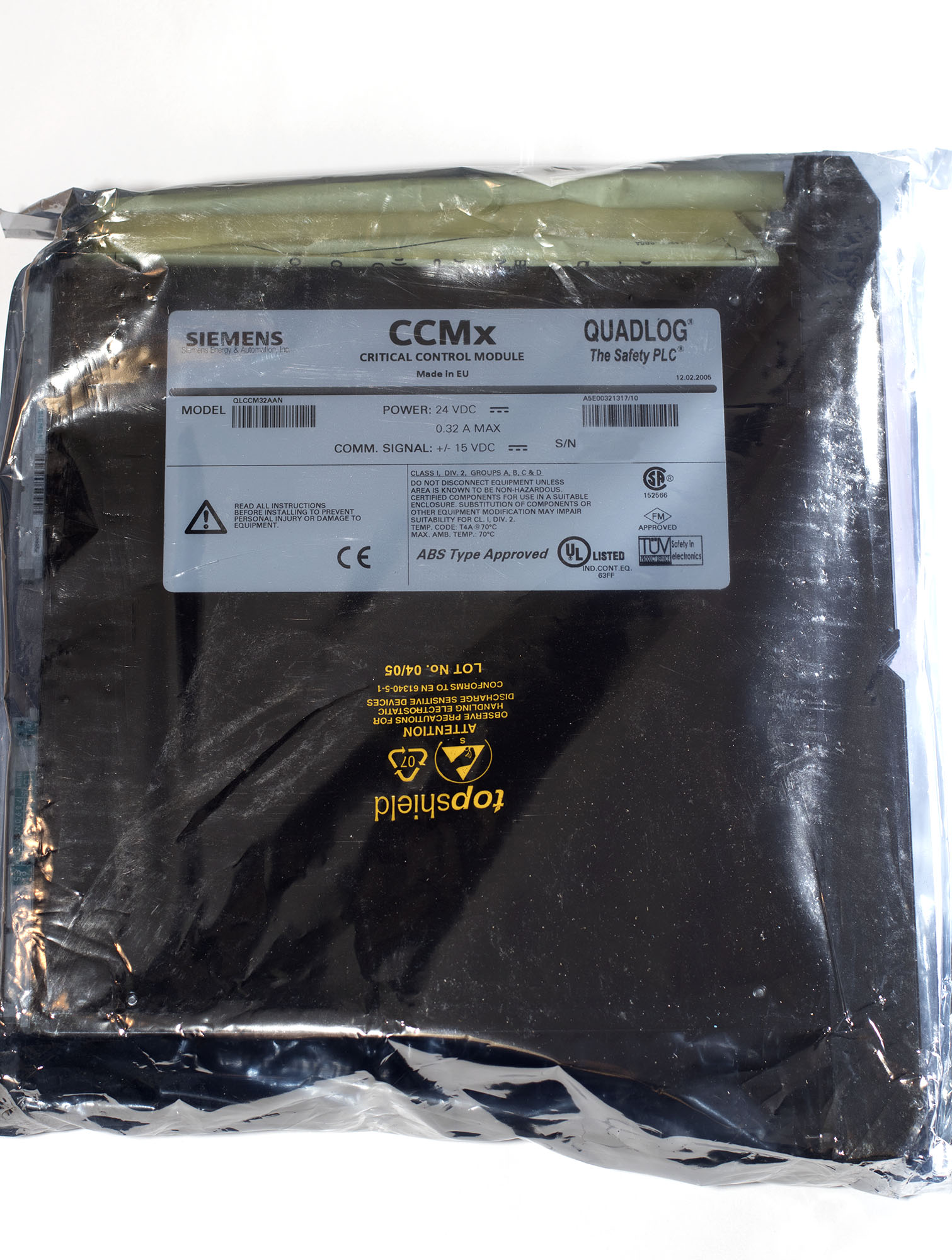

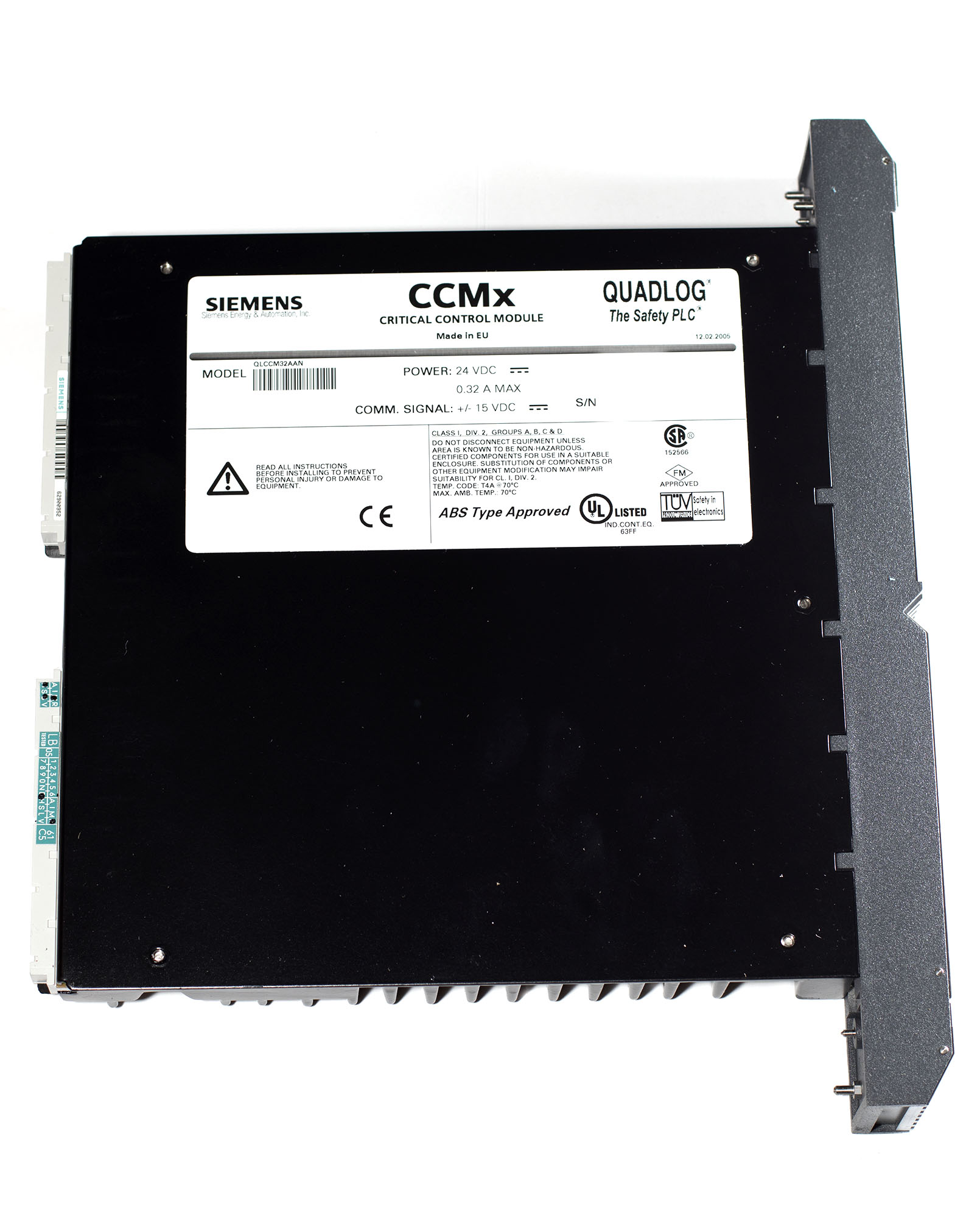

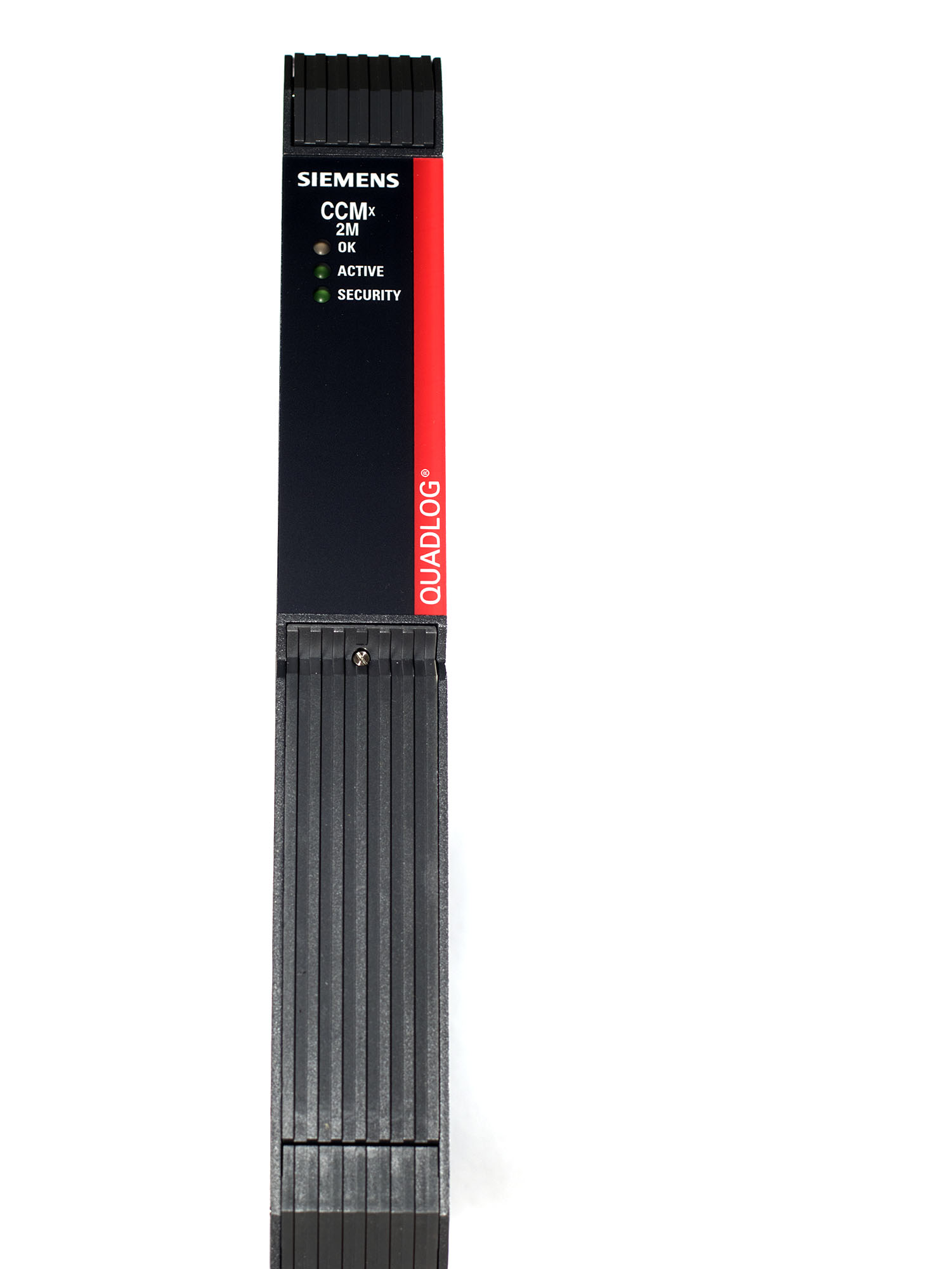

SIEMENS QLCCM32AAN QUADLOG CCMx 2МБ, 24В DC, TÜV SIL3

Описание

QLCCM32AAN (альтернативный номер A5E00321317/10) — это усовершенствованный модуль критического управления CCMx (eXcelerated Critical Control Module), разработанный для систем безопасности QUADLOG Safety PLC и распределенных систем управления APACS+. Модуль обеспечивает надежный контроль и противодействие опасным состояниям технологического процесса, сканируя и обрабатывая критически важные сигналы в реальном времени.

По сравнению с предыдущим поколением CCM+ модуль CCMx имеет расширенный объём памяти и выполняет сканирование программной логики в 2–4 раза быстрее благодаря современному 32-разрядному RISC-процессору. Сокращённое время реакции позволяет системе быстрее обнаруживать опасные условия и переводить процесс в безопасное состояние, одновременно высвобождая время для обмена данными с другими устройствами, включая операторские интерфейсы (HMI).

Модуль обеспечивает разрешение последовательности событий (SOE) на уровне 1 мс для дискретных сигналов ввода-вывода. CCMx сертифицирован немецкой организацией TÜV для классов требований AK1–AK6, пригоден для применения в контурах безопасности SIL 2 и SIL 3, а также одобрен Factory Mutual (FM) и Канадской ассоциацией стандартов (CSA) для использования во взрывоопасных зонах Класса 1, Раздела 2.

Расшифровка артикула:

Основные технические характеристики QLCCM32AAN:

Эксплуатационные параметры и условия монтажа:

Модуль CCMx предназначен для монтажа в стандартную 19-дюймовую стойку или каркас системы QUADLOG/APACS+. Степень защиты IP20 предполагает обязательную установку в закрытый шкаф управления. Устройство рассчитано на эксплуатацию при температуре окружающего воздуха от 0 °C до +60 °C. Поддерживаются конфигурации с горячим резервированием (с двумя модулями CCMx) для обеспечения бесперебойной работы критически важных систем.

Схема подключения:

Подключение модуля осуществляется через соответствующие разъёмы в каркасе системы QUADLOG/APACS+.

Питание

1. Питание 24 В постоянного тока подаётся на выделенный разъём питания через каркас системы. Максимальный потребляемый ток составляет 0.32 А.

Системная шина и связь

1. Системная шина IOBUS обеспечивает высокоскоростной обмен данными между CCMx и модулями ввода-вывода (CAI, CAM, CDI, CDO и другими компонентами QUADLOG/APACS+).
2. Коммуникационный интерфейс с уровнем сигнала ±15 В DC используется для связи с операторскими панелями (HMI) и инженерными станциями.
3. Для объединения в отказоустойчивые системы возможно использование резервированных конфигураций с двойным CCMx.

Органы управления и настройка:

Конфигурирование, программирование и диагностика модуля CCMx выполняются с помощью специализированного ПО с инженерной станции, подключаемой по коммуникационному интерфейсу. Модуль выполняет задачи логической обработки, коммуникации и расширенного управления, сохраняя при этом функции предшествующего модуля CCM+.

Типовые применения:

Модуль QLCCM32AAN (CCMx) является центральным элементом систем противоаварийной защиты (ПАЗ) и используется в следующих областях:

• Управление горелками (BMS)
• Системы аварийного останова (ESD)
• Системы обнаружения пожара и газа (F&G)
• Системы безопасности химических и нефтехимических производств
• Критически важные технологические процессы, требующие сертификации TÜV для классов требований AK1–AK6 и уровней полноты безопасности SIL 2/3
