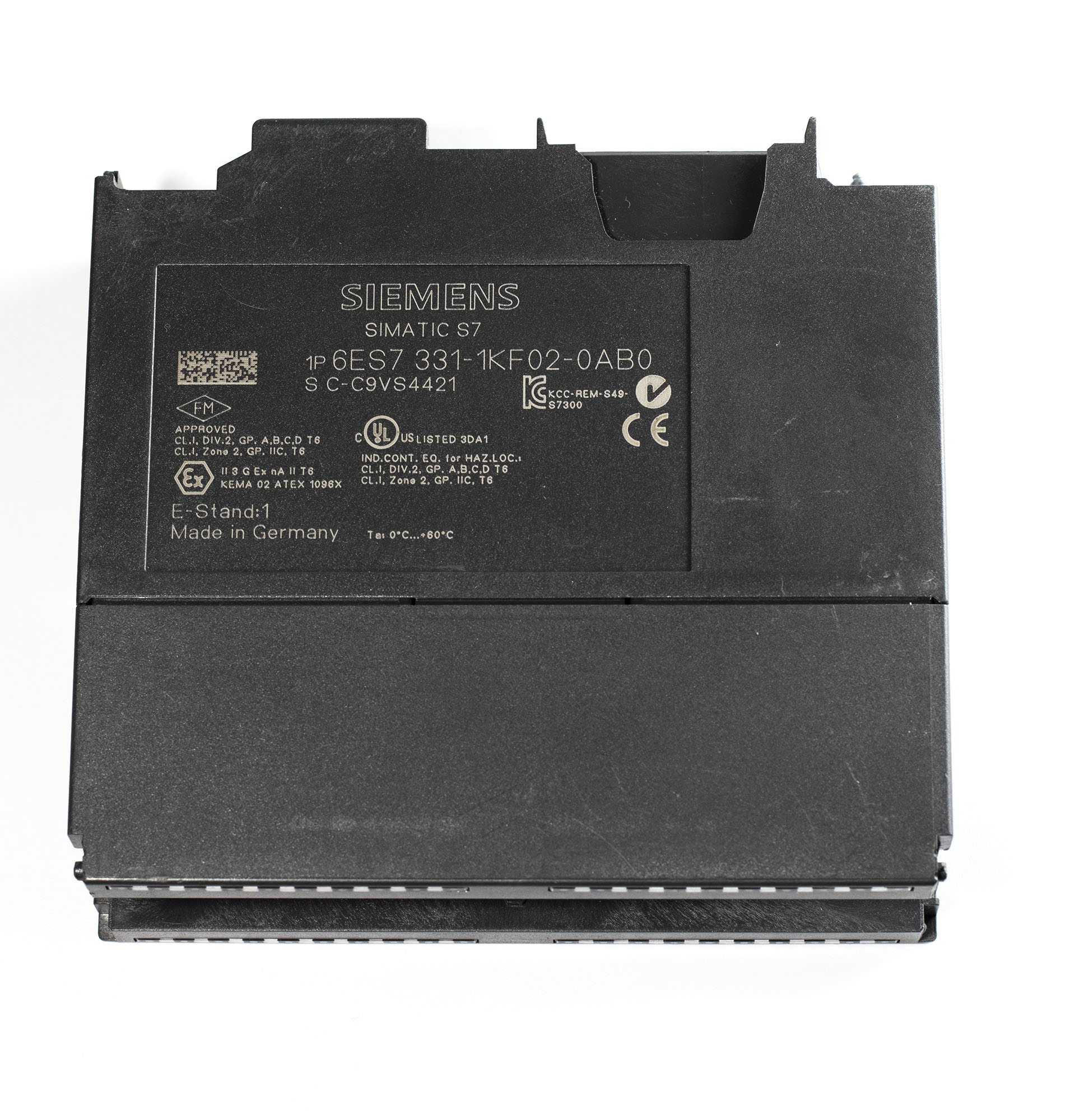

Siemens 6ES7331-1KF02-0AB0 SIMATIC S7-300 SM331

1. Поддерживает ли модуль подключение термопар?

Нет. Модуль 6ES7331-1KF02-0AB0 работает с сигналами напряжения, тока, сопротивления и термометрами сопротивления (Pt100, Ni100, Ni1000, LG-Ni1000, PTC/KTY). Для термопар используются другие модули, например, 6ES7331-7PF10-0AB0.

2. Можно ли заменить этот модуль на аналог от YASKAWA VIPA Controls?

Да, модель 331-1KF01 от YASKAWA VIPA Controls серии 300S является полным аналогом и совместима с шиной V-Bus. Она имеет такие же габариты и присоединительные размеры, что позволяет использовать её как альтернативу при замене в существующих системах.

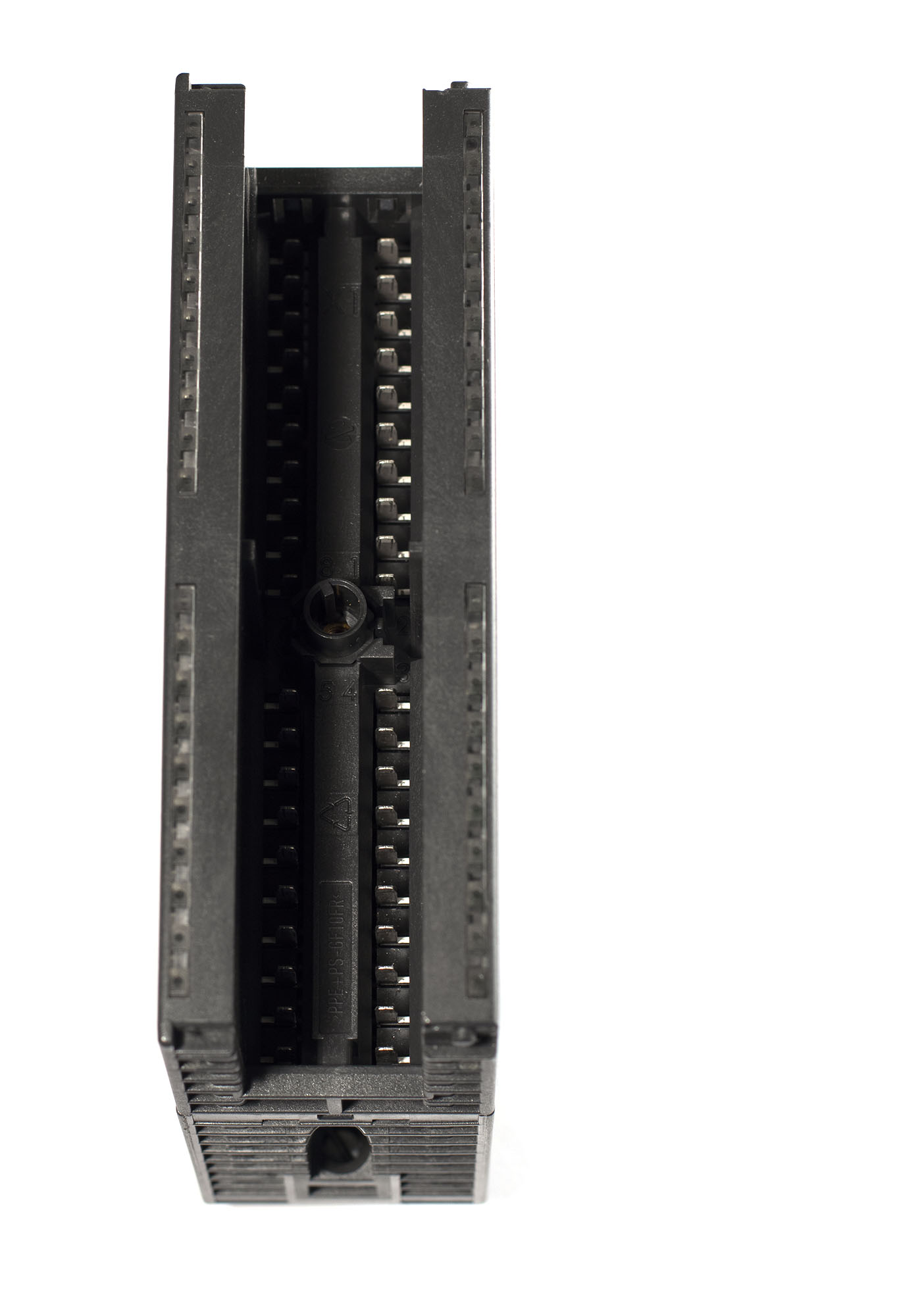

3. Какой фронтальный разъём нужен для подключения проводки?

Требуется 40-контактный фронтальный разъём. Подходят модели 6ES7392-1AM00-0AA0 (винтовые клеммы) или 6ES7392-1BM01-0AA0 (пружинные клеммы). Разъём приобретается отдельно.

4. Как настроить диапазон входного сигнала для каждого канала?

Настройка выполняется программно в STEP 7 (Classic или TIA Portal). В аппаратной конфигурации для каждого канала выбирается тип сигнала (напряжение, ток, сопротивление, RTD) и соответствующий диапазон. Модуль не имеет аппаратных переключателей.

5. Как подключить двухпроводной датчик тока 4–20 мА?

Двухпроводной датчик подключается к клеммам соответствующего канала. Питание датчика обычно обеспечивается внешним источником. Модуль измеряет ток, протекающий через вход. Важно соблюдать полярность и не превышать максимальный входной ток 40 мА.

6. Как подключить трёх- или четырёхпроводной датчик сопротивления (RTD)?

Для трёхпроводной схемы используются три клеммы: одна общая и две сигнальные. Для четырёхпроводной — четыре клеммы, что позволяет исключить погрешность от сопротивления соединительных проводов. Схема подключения приведена в руководстве на модуль.

7. Что произойдёт, если подать на вход напряжение выше допустимого?

Максимальное непрерывное входное напряжение — 12 В. Кратковременно (до 1 с) допускается 30 В. Превышение этих значений может повредить модуль.

8. Как модуль обнаруживает обрыв датчика?

Для RTD и некоторых диапазонов сопротивления модуль может диагностировать обрыв цепи. Диагностическое сообщение передаётся в контроллер и отображается в диагностическом буфере. Для токовых и voltage сигналов обрыв не диагностируется.

9. Нужно ли экранировать сигнальные кабели?

Да, для обеспечения помехозащищённости рекомендуется использовать экранированные кабели. Экран заземляется на одной стороне (обычно со стороны шкафа управления) или на обеих сторонах в зависимости от условий эксплуатации.

10. Можно ли устанавливать модуль во взрывоопасной зоне?

Стандартная версия не предназначена для взрывоопасных зон. Для работы в агрессивных средах и расширенном температурном диапазоне от –25 до +70 °C существует версия SIPLUS S7-300 SM 331 с артикулом 6AG1331-1KF02-7AB0.

11. Какое разрешение у модуля и как это влияет на точность?

Разрешение — 13 бит. Это обеспечивает достаточную точность для большинства задач промышленной автоматизации. При использовании RTD и малых диапазонов напряжения точность зависит от качества подключения и длины кабелей.

12. Можно ли заменить модуль без отключения питания стойки?

Нет. Модуль не поддерживает горячую замену. Перед установкой или извлечением необходимо обесточить стойку и соблюдать меры защиты от электростатических разрядов (ESD).

13. Как проверить работоспособность модуля без подключения датчиков?

Подайте питание на стойку. В диагностическом буфере не должно быть ошибок, связанных с модулем. Можно измерить напряжение на клеммах при подключении эталонного источника сигнала. Если модуль не определяется контроллером, проверьте установку в шасси и целостность фронтального разъёма.

14. Какие ошибки чаще всего возникают при работе с модулем?

Типичные ошибки: неправильная настройка диапазона, перепутанная полярность, обрыв или короткое замыкание в цепи датчика, недостаточное питание датчика, наводки от силовых кабелей. Большинство ошибок отображается в диагностическом буфере CPU.

15. Чем этот модуль отличается от 6ES7331-7KF02-0AB0?

6ES7331-7KF02-0AB0 — это модуль с 8 каналами, но с 16-битным разрешением и поддержкой термопар. 6ES7331-1KF02-0AB0 имеет 13-битное разрешение и не работает с термопарами. Выбор зависит от требуемой точности и типа датчиков.

16. Можно ли использовать модуль с неиспользуемыми каналами?

Да, неиспользуемые каналы можно оставить неподключёнными. Однако в конфигурации их лучше отключить, чтобы избежать ложных диагностических сообщений.

17. Требуется ли калибровка модуля после замены?

Заводская калибровка сохраняется. После замены модуля в существующей системе достаточно загрузить прежнюю конфигурацию. Если конфигурация изменялась, проверьте настройки каналов.

18. Можно ли заменить 6ES7331-1KF01-0AB0 на 6ES7331-1KF02-0AB0?

Да. Модуль 6ES7331-1KF02-0AB0 является официальной заменой снятого с производства 6ES7331-1KF01-0AB0. По данным Siemens, замена поддерживается автоматически в каталоге CA01. Оба модуля имеют одинаковый 40-контактный фронтальный разъём, и электромонтаж, скорее всего, совпадает 1 к 1.
