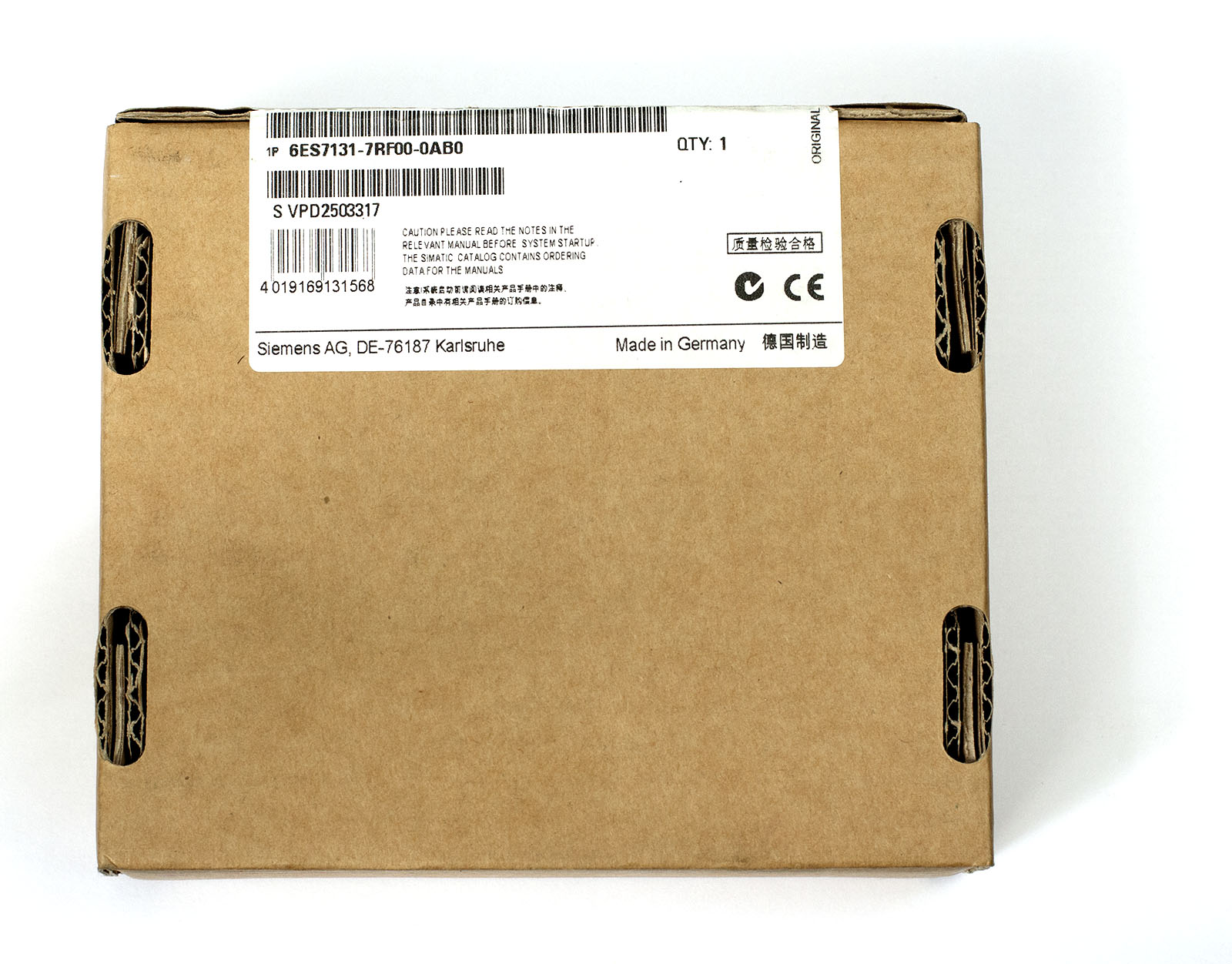

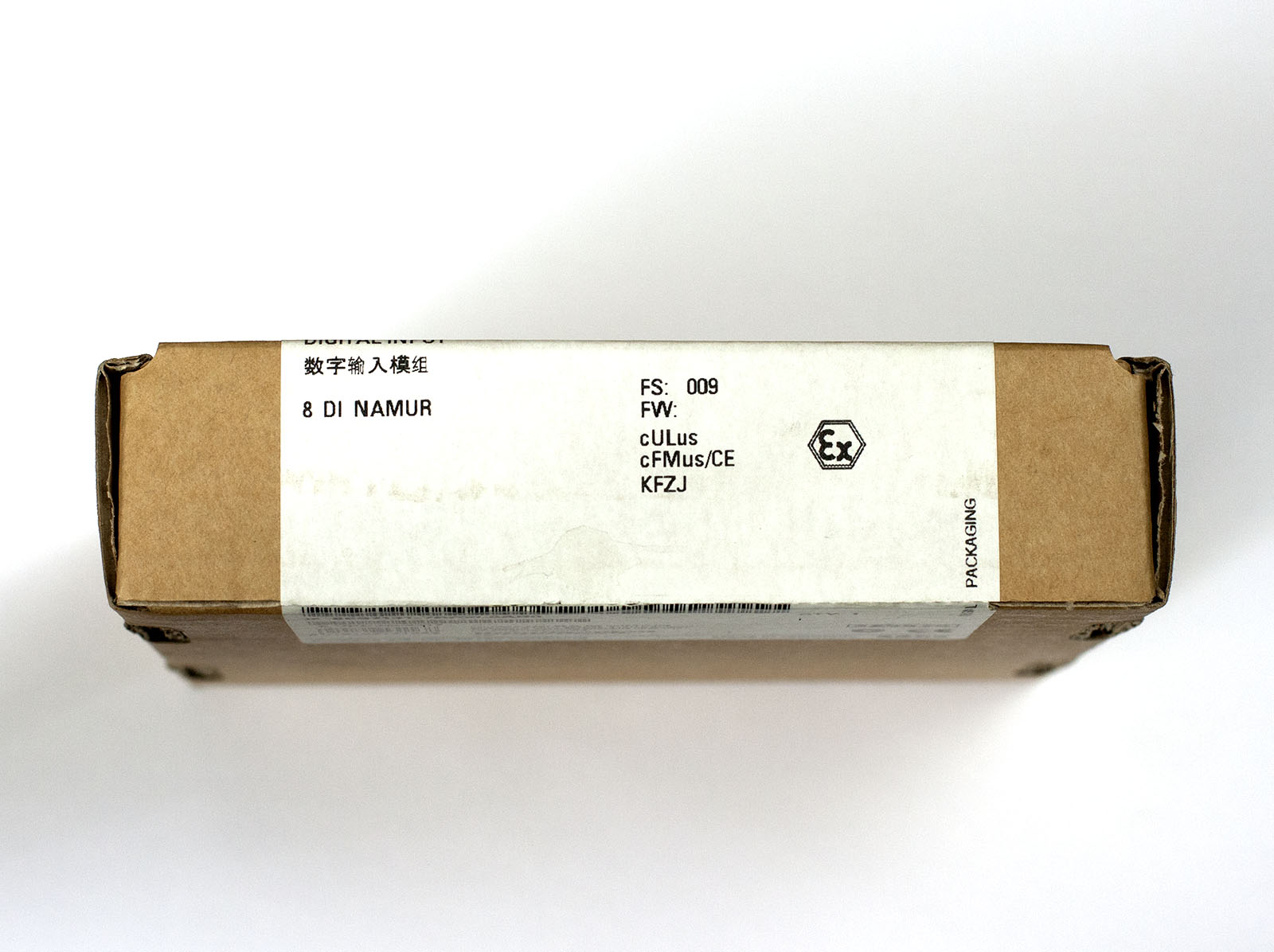

Siemens 6ES7131-7RF00-0AB0 SIMATIC ET200iSP 8DI NAMUR

Как сконфигурировать канал для работы с механическим контактом (кнопкой) вместо NAMUR‑датчика?

В аппаратной конфигурации STEP 7 или TIA Portal для нужного канала выберите тип датчика «Mechanical contact» (или аналогичный пункт). Модуль автоматически адаптирует пороги срабатывания и ток питания. Схема подключения остаётся двухпроводной: контакт подключается непосредственно к входным клеммам канала. Для исключения ложных срабатываний из‑за дребезга активируйте функцию подавления дребезга (debounce) и задайте время фильтрации (обычно 10–20 мс).

Почему счётный вход работает на частоте не выше 1 кГц, хотя заявлена максимальная частота 5 кГц?

Паспортная частота 5 кГц достигается только при длине экранированного кабеля не более 20 м. При увеличении длины максимальная частота снижается: при 100 м — до 1 кГц, при 200 м — до 500 Гц. Если ваш кабель длиннее 20 м, ограничьте время счёта (50 мс, 200 мс или 1 с) и убедитесь, что фронты импульсов чёткие. Также проверьте, что в свойствах канала выбран режим «Счётчик», и что датчик способен выдавать импульсы с крутыми фронтами при достаточном токе.

Как интерпретировать мигание красного светодиода SF и зелёных индикаторов каналов?

• SF (красный) горит постоянно: групповая ошибка модуля (потеря связи с CPU, аппаратный сбой).
• SF мигает: диагностическое событие (обрыв, короткое замыкание, выход за пределы параметров искробезопасности).
• Зелёный светодиод канала горит: на входе присутствует сигнал «1» (ток выше 2,1 мА для NAMUR или замкнутый механический контакт).
• Зелёный светодиод канала мигает: канал находится в диагностическом состоянии (например, обрыв провода) или настроен как счётчик и активен.
• Зелёный не горит: сигнал «0» или канал деактивирован. Точную причину ошибки всегда уточняйте через диагностический буфер CPU.

Можно ли использовать модуль для подключения датчиков, расположенных в зоне 0?

Да, искробезопасная цепь модуля имеет маркировку Ex ib [ia Ga] IIC, что допускает подключение датчиков, установленных в зоне 0 (с уровнем защиты «ia»). Сам модуль должен находиться в зоне 1 или 2, либо в безопасной зоне. При этом необходимо соблюдать допустимые ёмкость и индуктивность соединительной линии, чтобы не превысить параметры Co и Lo, указанные в сертификате.

Как выполнить замену модуля во время работы (CiR)?

Модуль поддерживает Configuration in RUN (CiR). Перед заменой убедитесь, что для данного слота в параметрах ET 200iSP активирована функция CiR. Извлеките неисправный модуль (контакты шины обесточатся автоматически). Установите новый модуль того же типа и дождитесь, пока интерфейсный модуль IM 152 автоматически распознает его и загрузит конфигурацию. Процесс занимает несколько секунд, при этом обмен данными по остальным модулям не прерывается.

Что делать, если диагностика постоянно сообщает об обрыве провода, но датчик исправен?

Проверьте, соответствует ли минимальный ток потребления датчика в состоянии «1» значению 2,1 мА. Для некоторых старых NAMUR‑датчиков или механических контактов с большим переходным сопротивлением ток может быть недостаточным. Увеличьте сечение кабеля, уменьшите его длину или установите параллельно контакту резистор (только с учётом искробезопасности!). Также убедитесь, что в настройках канала не включён контроль обрыва для механического контакта, если он не требуется.

Как настроить счётные каналы 0 и 1 для измерения расхода?

В свойствах соответствующего канала выберите режим «Frequency measurement» или «Counting». Задайте время счёта (50 мс, 200 мс или 1 с) в зависимости от требуемой частоты обновления и стабильности показаний. Привяжите аппаратный адрес счётчика к переменной в программе. При использовании стандартных функциональных блоков (например, SFB 47 для счёта) можно напрямую считывать текущее значение счётчика и пересчитывать его в расход. Не забудьте, что максимальная частота ограничена длиной кабеля.

Можно ли подключить 3‑проводной датчик?

Нет, модуль рассчитан исключительно на 2‑проводные NAMUR‑датчики или сухие контакты. Питание и сигнал передаются по одной паре проводов. Для подключения 3‑проводного датчика потребуется дополнительный барьер искрозащиты или преобразователь сигнала.

Как проверить искробезопасные параметры цепи при проектировании?

Суммарные ёмкость и индуктивность линии (кабель + датчик) не должны превышать допустимые значения Co и Lo, указанные в сертификате модуля для соответствующей группы взрывоопасной смеси (IIC, IIB, IIA). Для большинства стандартных кабелей длина до 500 м не приводит к превышению, но обязательно сверьтесь с документацией на датчик и кабель. Если расстояние превышает допустимое, можно использовать повторители с искробезопасными цепями, но это усложнит систему.

Какая максимальная длина кабеля для обычного дискретного входа (не счётного)?

Максимальная длина экранированного кабеля составляет 500 м при условии соблюдения искробезопасных параметров и стабильной работы NAMUR‑датчика. Для механических контактов длина обычно ограничена 200 м из‑за возможного дребезга и переходного сопротивления. При больших дистанциях используйте промежуточные реле или активные преобразователи, установленные ближе к контактам.

Как активировать диагностические прерывания при обрыве или коротком замыкании?

В свойствах модуля в TIA Portal или STEP 7 откройте вкладку «Параметры диагностики» и установите флажки «Обрыв провода» и «Короткое замыкание» для каждого нужного канала. При возникновении события модуль сгенерирует диагностическое прерывание, которое вызовет организационный блок OB82 в CPU. Внутри OB82 можно прочитать детальную информацию о неисправности (номер канала, тип ошибки) и сформировать соответствующую реакцию.

Поддерживается ли горячая замена терминального модуля TM‑IM/EM вместе с электронным модулем?

Горячая замена электронного модуля (6ES7131‑7RF00‑0AB0) разрешена. Однако замена терминального модуля (TM‑IM/EM или TM‑EM/EM) не является горячей, так как через него проходит питание полевых цепей и шины. Перед заменой терминального модуля необходимо полностью обесточить стойку ET 200iSP и убедиться в отсутствии напряжения. После замены подайте питание, и интерфейсный модуль автоматически переконфигурирует станцию.

Как сбросить счётчик канала?

Счётчики обнуляются либо программно — записью значения «0» в соответствующий аппаратный адрес, либо через квитирование диагностического прерывания (если счётчик настроен на сброс по фронту сигнала). Специальной кнопки сброса на модуле нет. В TIA Portal можно также использовать функцию ручного управления (Force) для обнуления, но это нештатный режим.

Чем отличаются версии терминальных модулей TM‑IM/EM и TM‑EM/EM применительно к данному модулю?

Оба терминальных модуля подходят для установки 6ES7131‑7RF00‑0AB0. TM‑IM/EM используется в составе станции с интерфейсным модулем и обеспечивает подключение к шине. TM‑EM/EM применяется в цепочке расширения, когда необходимо добавить модули после первой группы. Функционально электронный модуль работает одинаково на любом из них.
