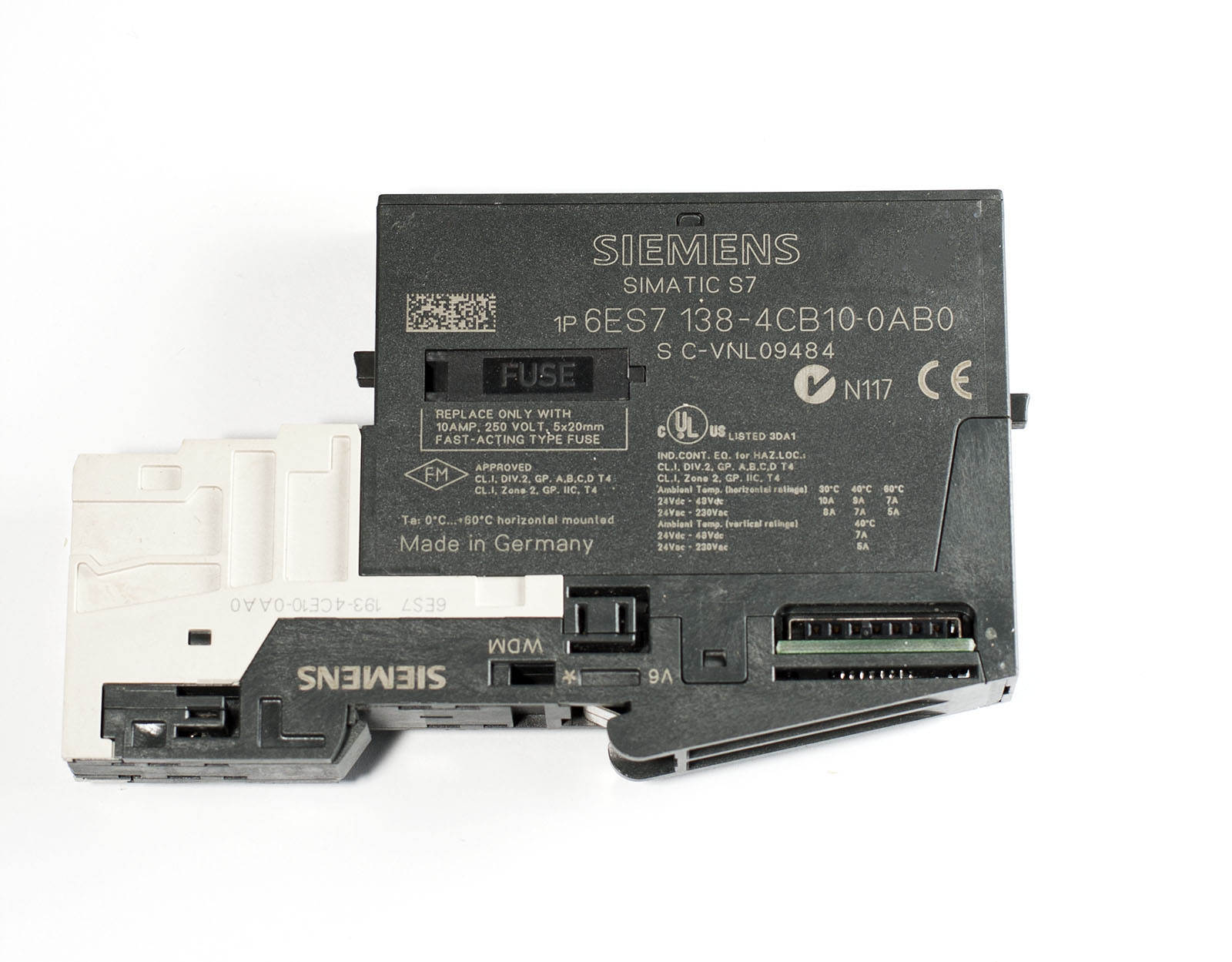

Siemens 6ES7138-4CB10-0AB0 PM-E 24-48В DC для ET 200S
Цена по запросу
Модуль питания PM-E для SIMATIC ET 200S, входное напряжение DC 24-48В AC 24-230В, встроенный предохранитель 10А, функции диагностики и резервирования.
Описание
6ES7138-4CB10-0AB0 силовой модуль питания (Power Module PM-E) из семейства SIMATIC ET 200S, предназначенный для мониторинга и подачи напряжения нагрузки на электронные модули в составе станций распределенного ввода-вывода. Устройство обеспечивает подключение внешнего источника питания и его распределение по группам напряжения в пределах одной стойки ET 200S.
Модуль отслеживает напряжение нагрузки для всех электронных модулей в группе напряжения, диагностирует перегорание предохранителя и отсутствие напряжения нагрузки, а также передает соответствующую диагностическую информацию в центральный процессор через шину PROFIBUS DP или PROFINET. Благодаря универсальному входу питания модуль может работать как от сети постоянного тока 24-48 В, так и от сети переменного тока 24-230 В, что делает его гибким решением для различных промышленных применений.
Модуль занимает ширину 15 мм (стандартный размер для терминалов ET 200S), масса составляет ~34 г. Питание модуля осуществляется от внутренней шины ET 200S и от внешнего источника напряжения нагрузки. Продукт имеет статус активного и доступен для заказа.
Основные технические характеристики:
| Параметр | Значение |
|---|---|
| Производитель | Siemens AG |
| Серия | SIMATIC DP / ET 200S |
| Артикул (Part Number) | 6ES7138-4CB10-0AB0 |
| Тип устройства | Силовой модуль питания (PM-E Power Module) для ET 200S |
| Номинальное входное напряжение (DC) | 24…48 В DC (до 56.7 В DC) |
| Номинальное входное напряжение (AC) | 24…230 В AC (24/48/120/230 В) |
| Максимальный входной ток | 9 мА (DC без нагрузки) / 9.5 мА (AC) |
| Токонесущая способность контактов | до 10 А (при 30 °C), до 7 А (при 60 °C) |
| Защита от короткого замыкания | Да, внутренний предохранитель 5×20 мм, 250 В / 10 А (быстродействующий, заменяемый) |
| Защита от обратной полярности | Да |
| Защита от перенапряжения | Да |
| Диагностические функции | Да |
| Диагностическая информация | Перегорание предохранителя (Fuse blown), отсутствие напряжения нагрузки (Missing load voltage) |
| Светодиодная индикация | PWR (зеленый) — наличие напряжения нагрузки; FSG (зеленый) — предохранитель исправен; SF (красный) — групповая ошибка |
| Параметрирование | 3 байта; отключение/включение диагностики перегорания предохранителя и отсутствия напряжения нагрузки |
| Тип напряжения нагрузки | DC или AC (настраивается) |
| Габаритные размеры (Ш × В × Г) | 15 × 81 × 52 мм |
| Масса | 34 г |
| Вес для транспортировки | 0.50 кг |
| Степень защиты | IP20 |
| Класс защиты | Класс I (с защитным заземлением) |
| Диапазон рабочих температур | -25…+60 °C |
| Температура хранения | -40…+70 °C |
| Совместимость | SIMATIC ET 200S (IM151-1, IM151-3, IM151-7, IM151-8 и др.) |
| Сертификация | CE, UL, CSA, FM, ATEX |
| Страна происхождения | Германия |
| Статус продукта | Активный |
Эксплуатационные параметры и условия монтажа:
Модуль рассчитан на эксплуатацию в диапазоне температур от -25 до +60 °C при относительной влажности до 95% без конденсации. Степень защиты IP20 предполагает обязательную установку в закрытый распределительный шкаф. Модуль устанавливается на терминальную шину ET 200S и занимает одно место шириной 15 мм. При монтаже необходимо соблюдать правила защиты от электростатических разрядов (ESD).
Схема подключения:
Модуль PM-E устанавливается в группу напряжения и подает питание на все последующие электронные модули в данной группе. Подключение внешнего источника питания осуществляется через клеммы на передней панели модуля.
- Входное напряжение: Напряжение нагрузки (DC 24-48 В или AC 24-230 В) подается на клеммы L+ и M модуля.
- Выходное напряжение: Напряжение нагрузки передается на все электронные модули в группе напряжения через внутренние силовые шины.
- Защитное заземление: Клемма защитного заземления (PE) должна быть надежно соединена с контуром заземления шкафа.
- Шина ET 200S: Питание внутренней электроники модуля (24 В DC) осуществляется от внутренней шины ET 200S.
Рекомендации по подключению:
- Прокладывайте силовые кабели отдельно от сигнальных линий.
- Соблюдайте моменты затяжки винтовых клемм согласно документации.
- Во взрывоопасных зонах соблюдайте требования ATEX и используйте сертифицированное оборудование.
Органы управления и индикация:

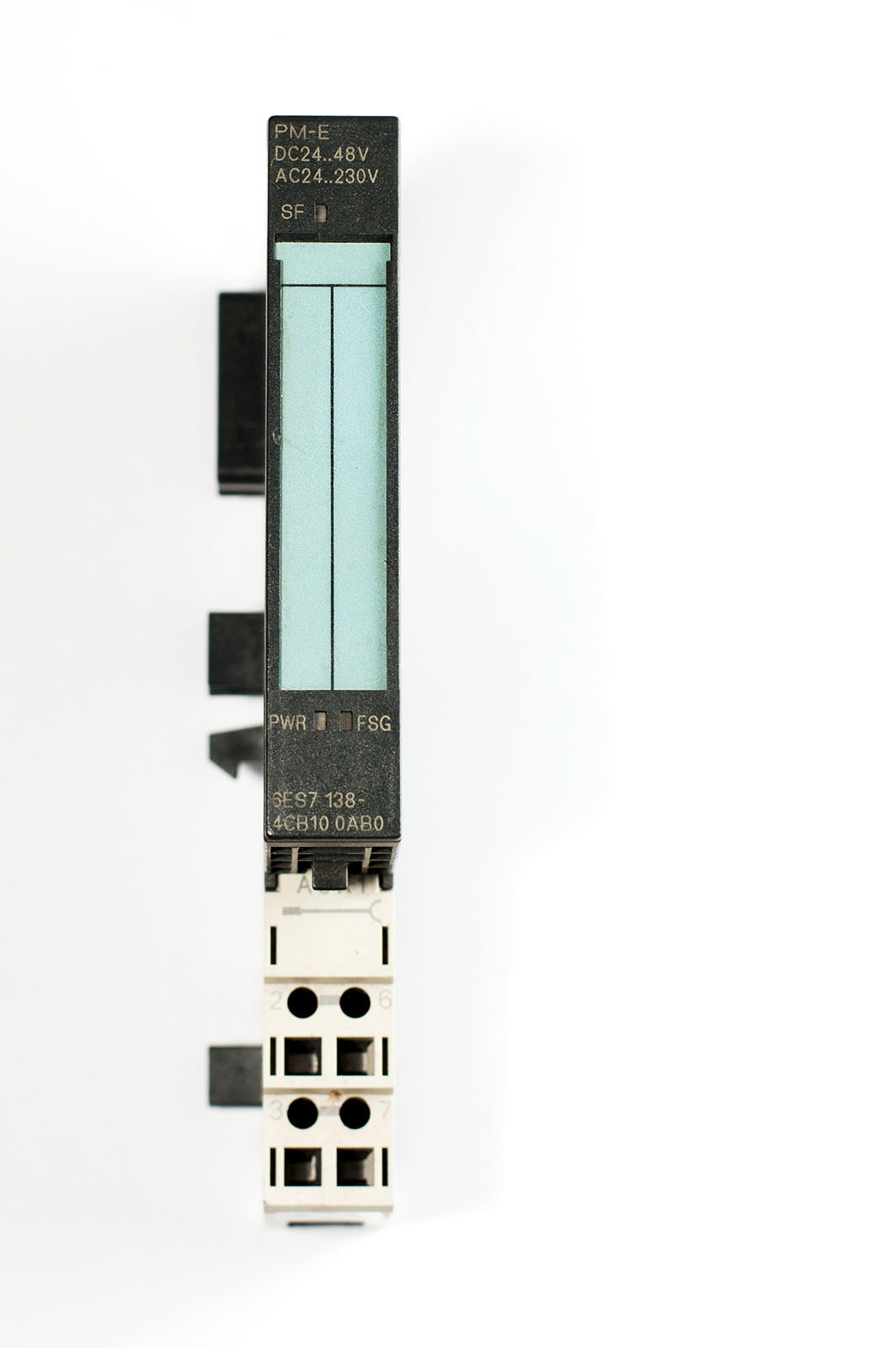

На передней панели модуля расположены три светодиодных индикатора, отображающих состояние модуля и наличие напряжения нагрузки:
- PWR (зеленый): Горит при наличии номинального напряжения нагрузки.
- FSG (зеленый): Горит, если предохранитель исправен.
- SF (красный): Горит при групповой ошибке (перегорание предохранителя, отсутствие напряжения нагрузки).
Диагностические функции могут быть включены или отключены через параметрирование (3 байта). Дополнительных органов управления модуль не имеет.
Типовые применения:
Модуль PM-E 6ES7138-4CB10-0AB0 используется в составе станций распределенного ввода-вывода SIMATIC ET 200S для решения следующих задач:
- Подача напряжения нагрузки на группы электронных модулей ввода-вывода.
- Мониторинг напряжения нагрузки и целостности предохранителя.
- Автоматическое обнаружение и сигнализация о неисправностях (перегорание предохранителя, отсутствие напряжения).
- Применение в системах промышленной автоматизации, где требуется гибкое распределение питания от различных источников (DC и AC).
- Интеграция в системы противоаварийной защиты (ESD) и управления технологическими процессами (PCS 7).
Детали
| Состояние | Б/у |
|---|
FAQs
Раздел часто задаваемых вопросов по силовому модулю PM-E (6ES7138-4CB10-0AB0) для ET 200S
Как правильно заменить предохранитель и какой тип использовать?
В модуле установлен трубчатый плавкий предохранитель 5×20 мм, 250 В / 10 А, быстродействующий (Fast‑Blow). Для замены обесточьте модуль, откройте прозрачную крышку на лицевой панели и извлеките держатель. Используйте только предохранители с такими же параметрами. Применение предохранителей большего номинала или медленного действия не допускается и лишает оборудование защиты.Можно ли подавать на модуль переменное напряжение 230 В для питания группы 24 В модулей?
Нет, напряжение нагрузки раздается на все электронные модули в группе напрямую без преобразования. Если подать 230 В AC, то все модули в этой группе также получат 230 В, что допустимо только для модулей, рассчитанных на такое напряжение (например, некоторые дискретные входы). Для питания 24 В DC модулей используйте вход 24 В DC. Универсальность входа означает лишь то, что сам PM‑E может мониторить любое из этих напряжений.Светодиод SF горит, но предохранитель визуально цел. В чем причина?
SF сигнализирует о групповой ошибке, которая может быть вызвана:- отсутствием напряжения нагрузки (проверьте питание на клеммах L+/M);
- срабатыванием внутреннего электронного контроля (даже если предохранитель цел, модуль фиксирует пропадание напряжения);
- отключением диагностики в параметрах (тогда SF не горит). Проверьте, подано ли питание, и замените предохранитель для надежности – иногда он выходит из строя без видимых следов.
