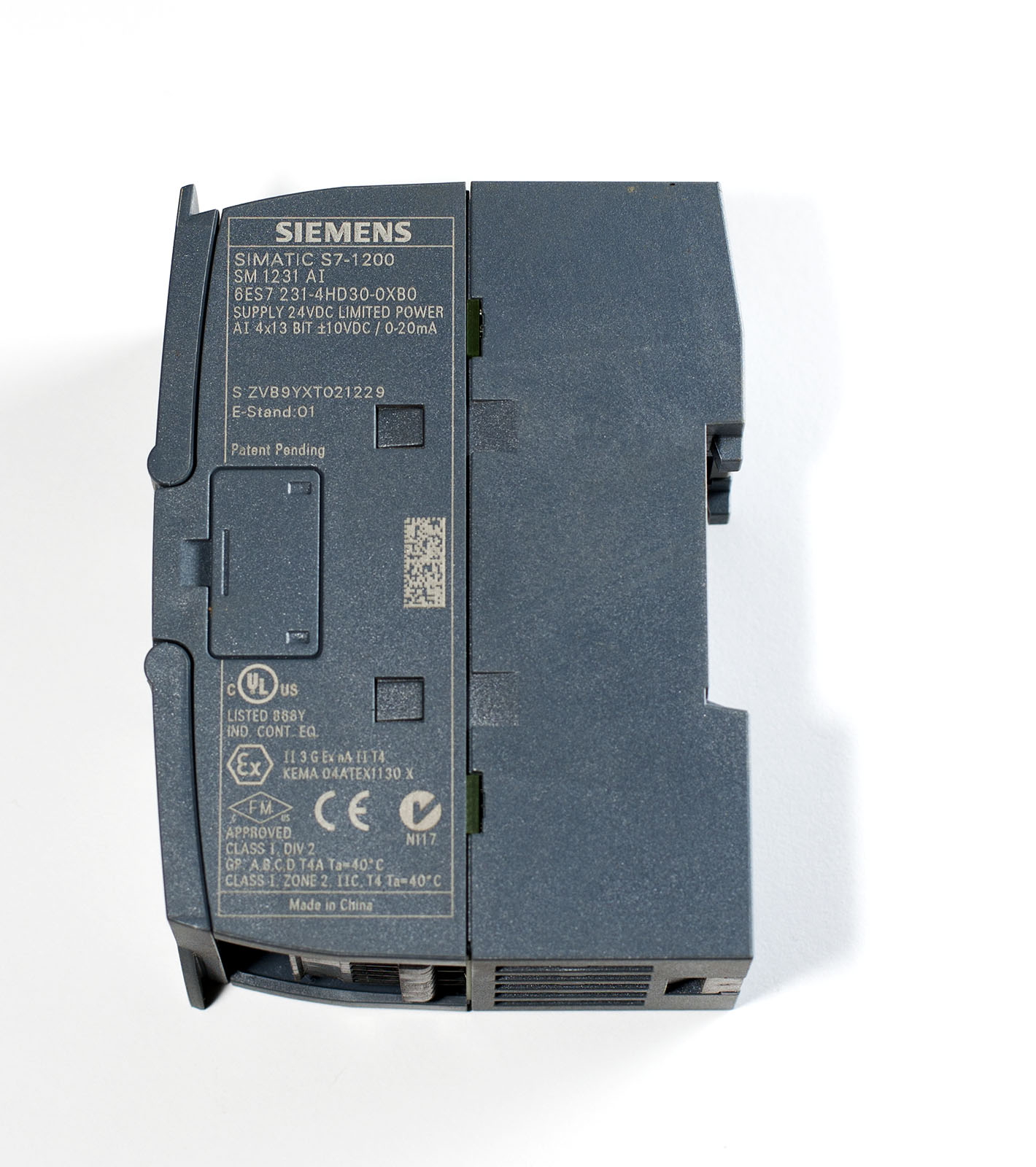

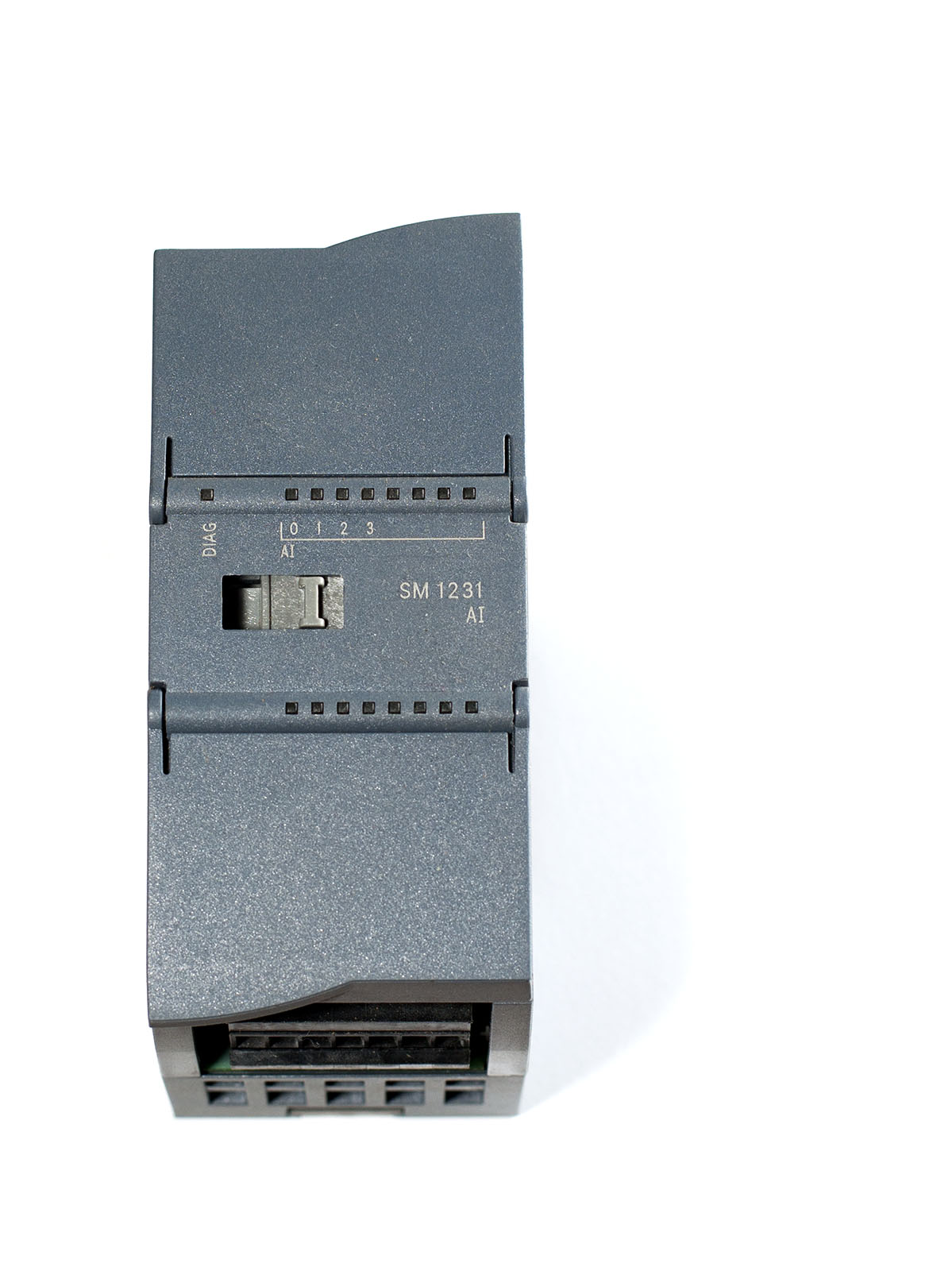

Siemens 6ES7231-4HD30-0XB0 SM 1231 4×13 бит
Цена по запросу
Siemens 6ES7231-4HD30-0XB0 модуль аналогового ввода S7-1200. 4 канала, 13 бит, ±10 В / 0–20 мА, 24 В DC, съёмные клеммы, IP20.
Описание
Siemens 6ES7 231-4HD30-0XB0 модуль аналогового ввода SM 1231 из семейства SIMATIC S7-1200. Устройство предназначено для приёма аналоговых сигналов от полевых датчиков — давления, температуры, уровня, расхода — и преобразования их в цифровые значения для обработки контроллером. Модуль устанавливается на DIN-рейку или монтажную панель и подключается к CPU S7-1200 через шину расширения.
Модуль имеет 4 дифференциальных входных канала с разрешением 13 бит. Каждый канал конфигурируется индивидуально как вход напряжения или тока. Поддерживается диагностика (обрыв провода, выход за пределы диапазона) и программируемое сглаживание измеренных значений. Подключение внешних цепей выполняется через съёмные клеммные колодки.
Основные технические характеристики:
| Параметр | Значение |
|---|---|
| Производитель | Siemens AG |
| Серия / Платформа | SIMATIC S7-1200 / SM 1231 |
| Артикул (Part Number) | 6ES7231-4HD30-0XB0 |
| Тип устройства | Модуль аналогового ввода (Analog Input Module) |
| Количество аналоговых входов | 4 (дифференциальных) |
| Разрешение | 13 бит (12 бит + знак) |
| Диапазоны входного напряжения | ±10 В, ±5 В, ±2.5 В |
| Диапазоны входного тока | 0…20 мА, 4…20 мА |
| Входное сопротивление (напряжение) | ≥ 9 МОм |
| Входное сопротивление (ток) | 280 Ом |
| Предельное входное напряжение | 35 В |
| Предельный входной ток | 40 мА |
| Время цикла (все каналы, макс.) | 625 мкс |
| Подавление помех 50/60 Гц | 40 дБ |
| Погрешность при 25 °C | ±0,1 % |
| Погрешность при 55 °C | ±0,2 % |
| Сглаживание | Программируемое (нет, низкое, среднее, высокое) |
| Диагностика | Обрыв провода, выход за пределы диапазона |
| Напряжение питания | 24 В DC |
| Потребляемый ток (24 В DC) | 45 мА (тип.) |
| Потребляемый ток (шина 5 В) | 80 мА (тип.) |
| Рассеиваемая мощность | 1,5 Вт (тип.) |
| Степень защиты | IP20 |
| Габаритные размеры (Ш × В × Г) | 45 × 100 × 75 мм |
| Масса | ≈ 180 г |
| Рабочая температура | 0…+55 °C |
| Сертификация | CE, UL, CSA, FM, RCM, KC |
Эксплуатационные параметры и условия монтажа:
Модуль рассчитан на эксплуатацию в диапазоне температур от 0 до +55 °C. Степень защиты IP20 предполагает установку в закрытый распределительный шкаф. Монтаж выполняется на DIN-рейку или монтажную панель. При установке необходимо соблюдать правила защиты от электростатических разрядов (ESD).
Схема подключения:
Подключение внешних цепей осуществляется через съёмные клеммные колодки. Каждый из 4 каналов подключается по дифференциальной схеме. Для питания модуля используются отдельные клеммы.
| Контакт | Назначение |
|---|---|
| 1 | L+ (24 В DC) |
| 2 | M (24 В DC) |
| 3 | Functional Earth |
| 4…7 | Каналы 0…3 (дифференциальные пары) |
Рекомендации по подключению:
- Для подключения используйте экранированный кабель.
- Силовые кабели прокладывайте отдельно от сигнальных линий.
- Каждый канал конфигурируется индивидуально как вход напряжения или тока.
- Для токовых входов (0…20 мА, 4…20 мА) входное сопротивление составляет 280 Ом.
- Для входов напряжения входное сопротивление составляет ≥ 9 МОм.
- Неиспользуемые каналы можно деактивировать программно.
Программное обеспечение и конфигурация:
Модуль конфигурируется в среде TIA Portal (STEP 7). Тип модуля определяется автоматически при добавлении в конфигурацию. Диапазон входного сигнала, сглаживание и диагностические параметры настраиваются в свойствах модуля.
Типовые применения:
- Системы отопления, вентиляции и кондиционирования (HVAC): измерение температуры, давления, влажности.
- Водоподготовка и насосные станции: контроль уровня, расхода, давления.
- Производственная автоматизация: мониторинг технологических параметров.
- Пищевая промышленность: контроль температуры и давления в технологических линиях.
- Станкостроение: мониторинг усилий, давлений, температур.
Информация для заказа:
| Параметр | Значение |
|---|---|
| Артикул | 6ES7231-4HD30-0XB0 |
| EAN | 4025515085560 |
| Производитель | Siemens AG |
| Комплект поставки | Модуль |
Примечание: SIPLUS-версия для расширенного температурного диапазона (−25…+60 °C) с конформным покрытием имеет артикул 6AG1231-4HD32-4XB0.
Детали
| Состояние | Б/у |
|---|
