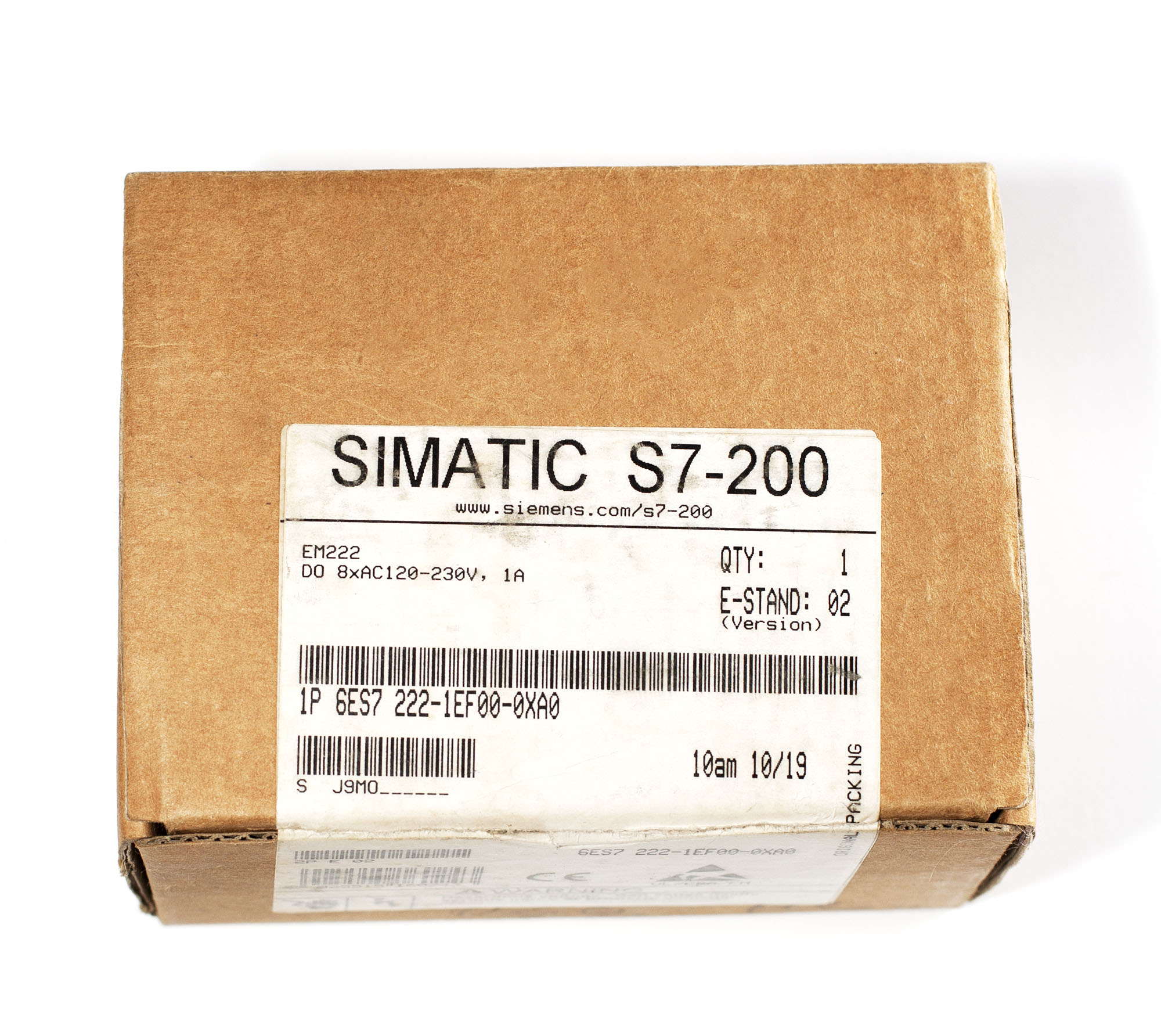

Siemens 6ES7222-1EF00-0XA0 EM 222 модуль вывода 8×AC

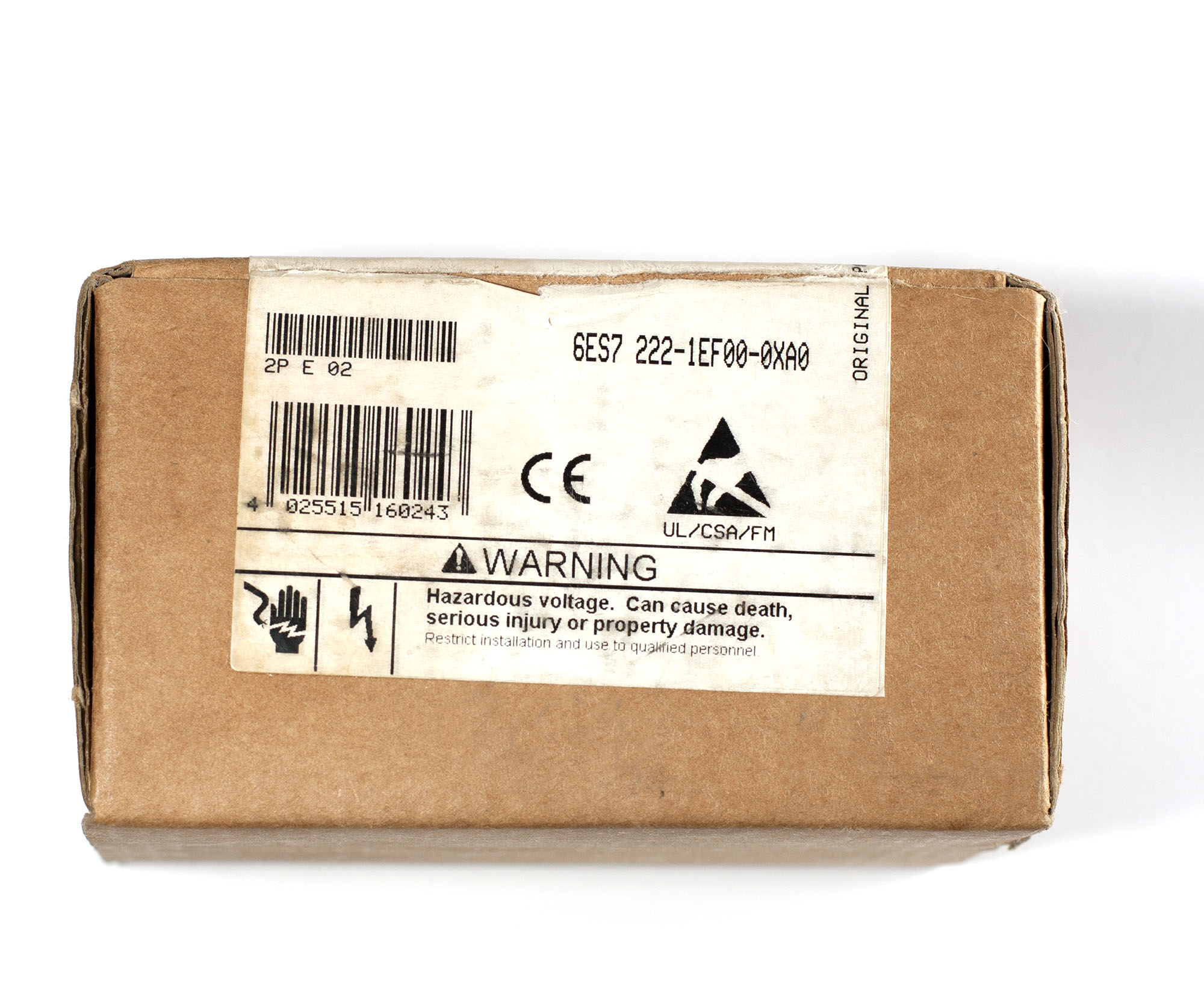

Siemens 6ES7222-1EF00-0XA0 EM 222 модуль вывода 8×AC — изображение 2
Главная » Siemens » S7-200 » Siemens 6ES7222-1EF00-0XA0 EM 222 модуль вывода 8×AC

Siemens 6ES7222-1EF00-0XA0 EM 222 модуль вывода 8×AC

Цена по запросу

Siemens 6ES7222-1EF00-0XA0 EM 222 модуль дискретного вывода S7-200. 8 каналов, 24–264 В AC, 1 А, оптическая изоляция, только для CPU S7-21x.

Категория: Бренд: ,

Описание

Siemens 6ES7222-1EF00-0XA0 — модуль расширения дискретного вывода EM 222 из семейства SIMATIC S7-200. Устройство предназначено для управления нагрузками, управляемыми переменным током: реле, соленоидными клапанами, сигнальными лампами, пускателями и другими исполнительными механизмами. Модуль стыкуется непосредственно с CPU S7-200.

Корпус выполнен в компактном формате для монтажа на DIN-рейку или на панель. Подключение внешних цепей — через съёмные винтовые клеммные колодки. На передней панели расположены светодиоды для индикации состояния каждого выходного канала.

Основные технические характеристики:

Параметр Значение
Производитель Siemens AG
Серия / Платформа SIMATIC S7-200 / EM 222
Артикул (Part Number) 6ES7222-1EF00-0XA0
Тип устройства Модуль дискретного вывода (Digital Output Module)
Количество выходов 8
Тип выхода Твердотельный (Triac)
Напряжение нагрузки 24…264 В AC
Частота нагрузки 47…63 Гц
Максимальный ток на канал 1 А
Ток утечки (выключенное состояние) ≤ 2 мА при 264 В AC
Падение напряжения (включенное состояние) ≤ 1,5 В при 1 А
Изоляция Оптическая (гальваническая)
Совместимость Только CPU S7-21x
Потребление от шины 5 В DC 160 мА (макс.)
Потребление от внешнего источника 0 мА (питание от нагрузки)
Время включения / выключения ≤ 1 мс / ≤ 1 мс
Частота переключения (макс.) 10 Гц (омическая нагрузка)
Индикация 8 светодиодов (состояние выхода)
Электрическое подключение Съёмные винтовые клеммные колодки
Габаритные размеры (Ш × В × Г) 90 × 80 × 62 мм
Масса (нетто) ≈ 273 г
Рабочая температура 0…+55 °C
Температура хранения −40…+70 °C
Степень защиты IP20
Сертификация UL 508, CSA C22.2 No 142, FM Class I Div 2
Страна происхождения США

Эксплуатационные параметры и условия монтажа:

Модуль рассчитан на эксплуатацию в диапазоне температур от 0 до +55 °C. Степень защиты IP20 предполагает установку в закрытый распределительный шкаф. Монтаж выполняется непосредственно на корпус CPU S7-200. При установке необходимо соблюдать правила защиты от электростатических разрядов (ESD). Модуль работает только с процессорами серии S7-21x и не совместим с CPU S7-22x.

Схема подключения:

Подключение внешних цепей осуществляется через съёмные винтовые клеммные колодки. Каждый из 8 выходных каналов имеет индивидуальные выводы. Нагрузка подключается между выходным каналом и фазой питающей сети переменного тока.

Клемма Назначение
Q0…Q7 Выходы 0…7 (управление нагрузкой)
L / N Подключение нагрузки к сети переменного тока

Рекомендации по подключению:

  • Для подключения используйте провод сечением согласно документации.
  • Нагрузка подключается последовательно с выходным каналом.
  • При использовании индуктивных нагрузок предусмотрите защитные элементы (RC-цепь или варистор).
  • Силовые кабели прокладывайте отдельно от сигнальных линий.
  • Максимальный ток на канал — 1 А, не превышайте это значение.

Программное обеспечение и конфигурация:

Модуль конфигурируется в среде STEP 7-Micro/WIN. Адресация выходов выполняется автоматически при добавлении модуля в проект. Количество подключаемых модулей расширения зависит от модели CPU S7-200.

Типовые применения:

  • Управление сигнальными лампами — индикация состояния оборудования.
  • Управление пускателями и реле — коммутация цепей управления.
  • Управление соленоидными клапанами — подача/сброс давления в пневмо- и гидросистемах.
  • Управление нагревательными элементами — регулирование мощности нагрева.
  • Промышленная автоматизация — управление исполнительными механизмами в станках, конвейерах и упаковочном оборудовании.

Информация для заказа:

Параметр Значение
Артикул 6ES7222-1EF00-0XA0
EAN 4025515160243
Производитель Siemens AG

Детали

Состояние

Новый, упаковка вскрыта
