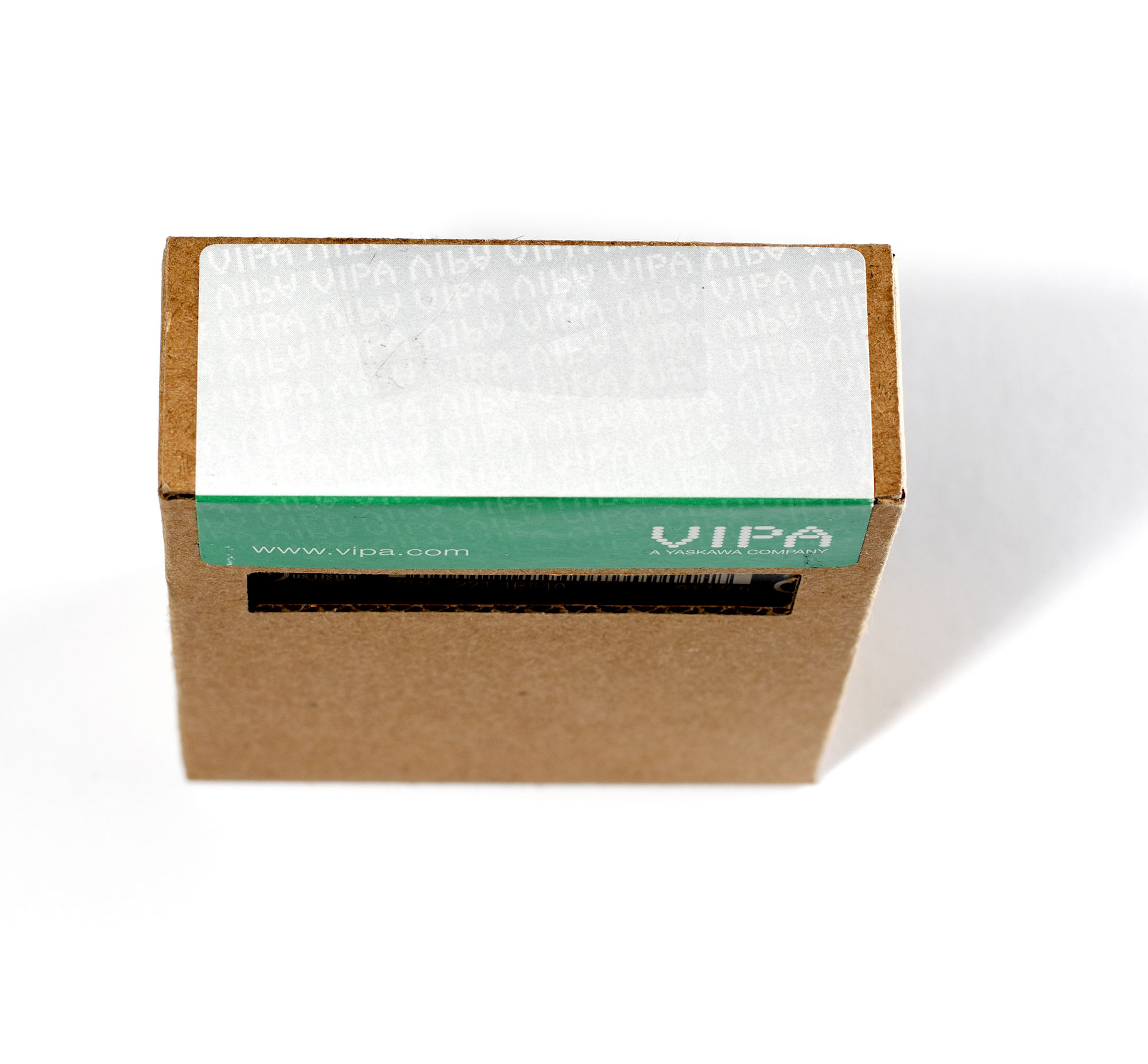

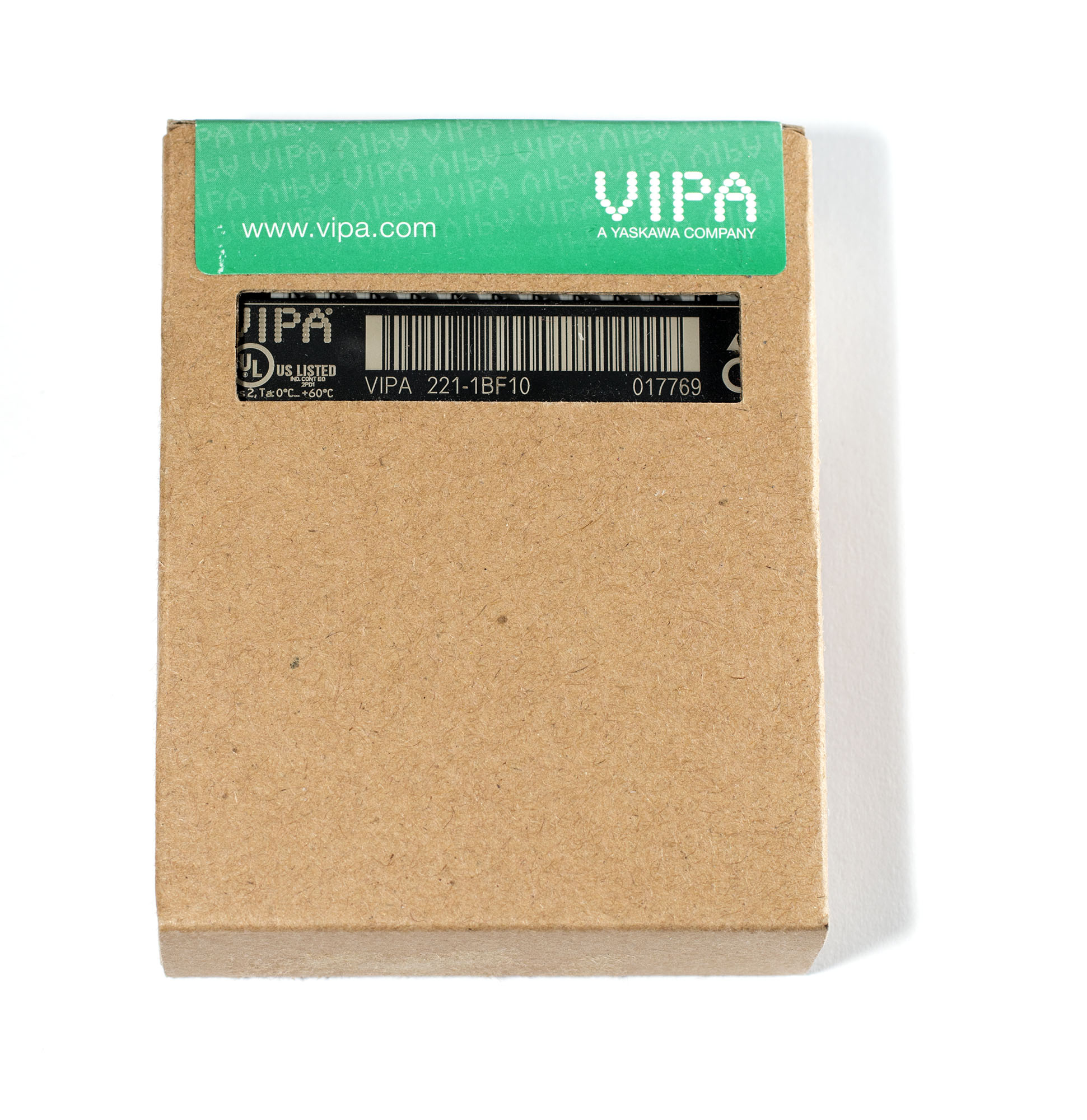

VIPA 221-1BF10 SM221 DIGITAL INPUT, 8DI, 24VDC, 0.2MS

Как отличить версию 221‑1BF10 от похожих модулей ввода (например, 221‑1BF00)?

Основное различие заключается во времени задержки: у модели 1BF10 оно составляет 0,2 мс, тогда как у 1BF00 типовое значение — около 3 мс. Маркировка нанесена на боковую сторону корпуса и на печатную плату. Также у версии 1BF10 слегка повышенное энергопотребление от шины (до ~25 мА против ~15 мА), что следует учитывать при расчёте бюджета питания стойки.

Как правильно подключить трёхпроводной датчик PNP к этому модулю?

Модуль оптимизирован для сигналов с положительным потенциалом. Подключите:

• Коричневый провод датчика (питание) к +24 В внешнего источника.
• Синий провод (0 В) к минусу того же источника.
• Чёрный провод (выход) к соответствующему входу модуля (контакты 2–9). Общий провод (контакт 10) модуля необходимо соединить с минусом источника питания датчиков. Без этого соединения вход не будет регистрировать сигнал, даже если светодиод на датчике загорится.

Можно ли подключить к модулю датчик с выходом NPN?

Прямое подключение не обеспечит надёжного распознавания. Модуль ожидает на входе сигнал 24 В относительно общего провода. Для датчиков NPN потребуется дополнительный подтягивающий резистор 2–3 кОм, включённый между входом и +24 В, но такой способ не является штатным и может привести к ложным срабатываниям. Лучше использовать промежуточное реле или модуль, специально рассчитанный на NPN.

Почему после замены модуля на новый все входы постоянно показывают «0»?

Скорее всего, не совпадает начальный адрес или конфигурация в программе. В System 200V адрес модуля определяется его позицией в монтажной линейке. Проверьте, что новый модуль вставлен в тот же слот и что в проекте (например, Speed7 Studio или WinPLC7) адресация соответствует физическому расположению. Также убедитесь, что общий провод (контакт 10) надёжно подключён к минусу источника питания датчиков.

Какова реальная максимальная частота сигнала, которую модуль способен зафиксировать?

Теоретически при времени задержки 0,2 мс и учёте времени цикла CPU можно надёжно регистрировать импульсы длительностью от 0,5 мс и частотой до 1 кГц. Однако практическая частота ограничена временем цикла контроллера (для стандартных CPU 21x это обычно 1–2 мс на килобайт программы). Для гарантированного подсчёта скоростных импульсов используйте специализированные счётные модули VIPA.

Чем обоснован выбор этого модуля вместо стандартного SM321 от Siemens?

Модуль 221‑1BF10 обеспечивает значительно меньшее время задержки (0,2 мс против 1,2–4,8 мс у аналогичного SM321 6ES7321‑1BL00‑0AA0). Это делает его предпочтительным в задачах, где важна максимальная скорость реакции, например, при контроле быстродействующих пневмоцилиндров или датчиков с короткими импульсами. Кроме того, он занимает вдвое меньше места (ширина 25,4 мм против 40 мм).

Можно ли использовать этот модуль в распределённой системе на базе ET 200S через профинтерфейс?

Прямая установка в стойку ET 200S невозможна, так как механически модуль предназначен для шины VIPA System 200V. Однако VIPA производит отдельные линейки модулей для системы SLIO, которые устанавливаются в ET 200S. Модуль 221‑1BF10 следует использовать только в стойках VIPA System 200V, при необходимости объединённых с CPU Siemens S7‑300 по PROFIBUS через встроенные интерфейсы.

Какие типовые ошибки возникают при неправильном заземлении или экранировании?

Хотя модуль имеет гальваническую развязку, при длинных линиях связи возможны ложные срабатывания из‑за уравнительных токов. Обязательно соединяйте точку 0 В источника питания датчиков с общей заземляющей шиной шкафа в одной точке. Экран сигнального кабеля заземляйте только со стороны модуля. Если используются два разных источника питания, их минусы также должны быть объединены.

Что делать, если светодиод канала не горит, но в программе сигнал есть (или наоборот)?

Светодиод управляется напряжением на клемме. Если он не светится, а в программе бит установлен, возможен сбой в адресации (ошибочно отображается другой модуль). Если светодиод горит, а бит не меняется, проверьте, не включён ли режим симуляции входов в контроллере, и не перекрыт ли адрес другим модулем. Рекомендуется выполнить мониторинг адреса напрямую через диагностический буфер CPU.

Подвержен ли модуль старению и требует ли периодической замены?

Твердотельные оптоэлектронные компоненты не имеют механического износа, поэтому срок службы практически не ограничен при соблюдении температурного режима (до 60 °C). Единственный расходный элемент — электролитические конденсаторы в цепи питания, которые могут потребовать замены через 10–12 лет непрерывной работы. Внешние проявления старения: увеличение энергопотребления, нестабильность показаний при нагреве. Профилактическая замена модуля не требуется.
